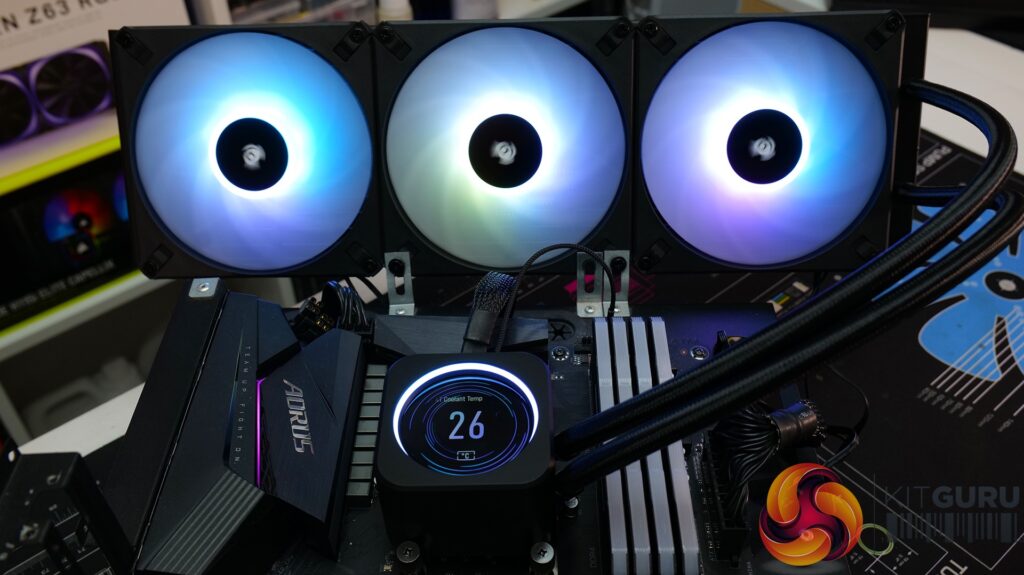

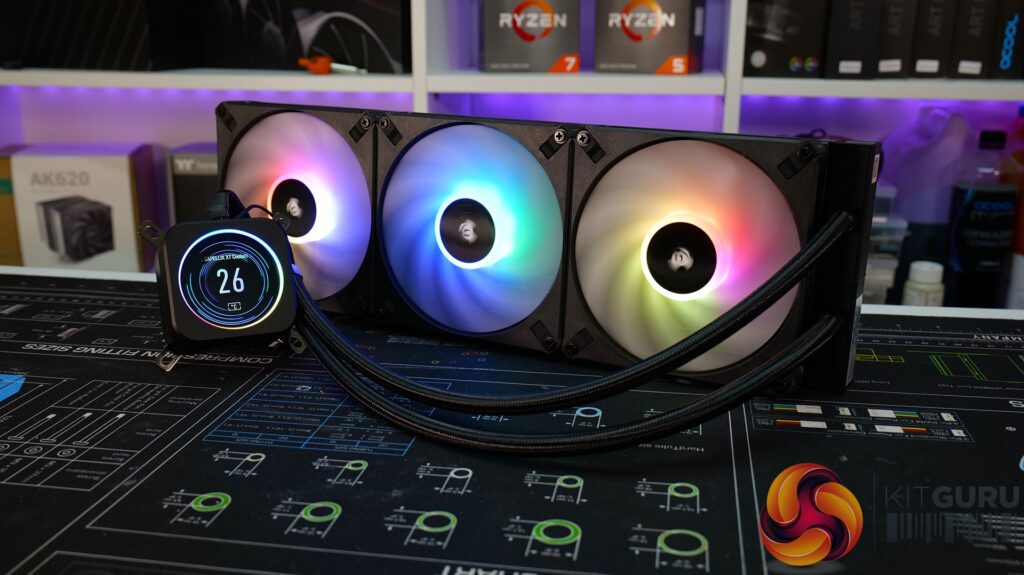

Corsair – один з небагатьох виробників, який пропонує 420-міліметрову версію своїх універсальних систем рідинного охолодження процесорів із замкнутим контуром. Сьогодні ми покажемо вам, як 420-мм кулер Corsair iCUE H170i Elite LCD XT показує себе на нашому тестовому стенді в порівнянні з конкурентами. Чи виправдає він свої сподівання? Давайте дізнаємося.

Плюси:

• Відмінна інтеграція з iCUE.
• РК-екран дозволяє налаштовувати.
• Ефекти RGB дуже хороші.
• Установка проста.

Мінуси:

• Дорогий.
• Багато кабелів для управління.
• Може не підійти вашому корпусу.
• Досі можна обертати лише зображення та GIF-файли у програмі.

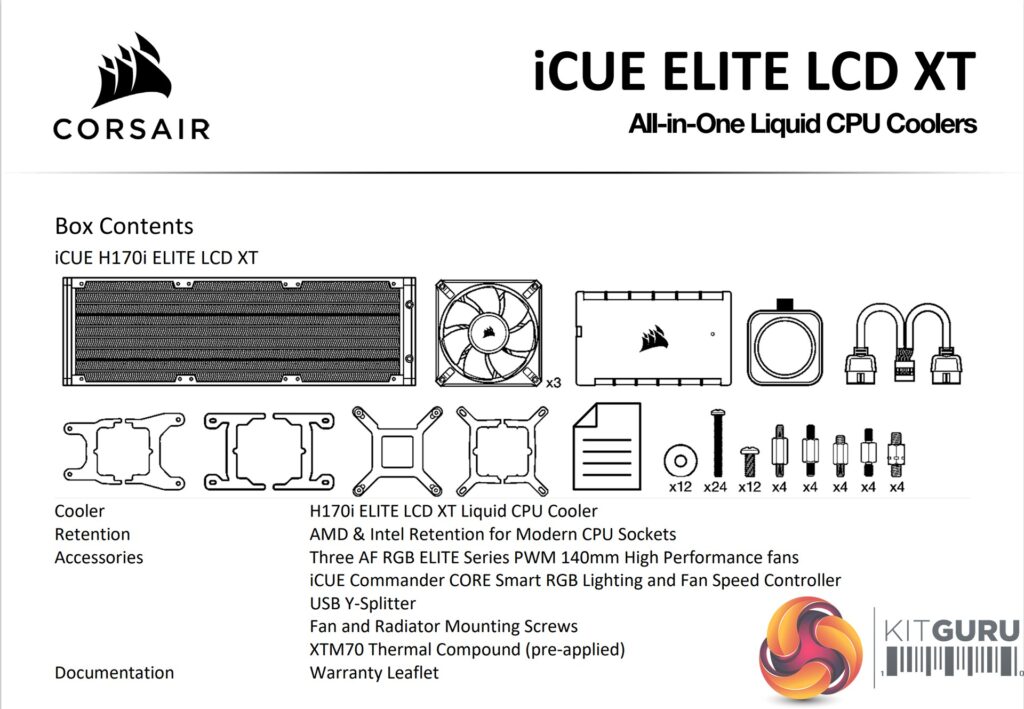

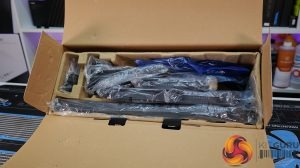

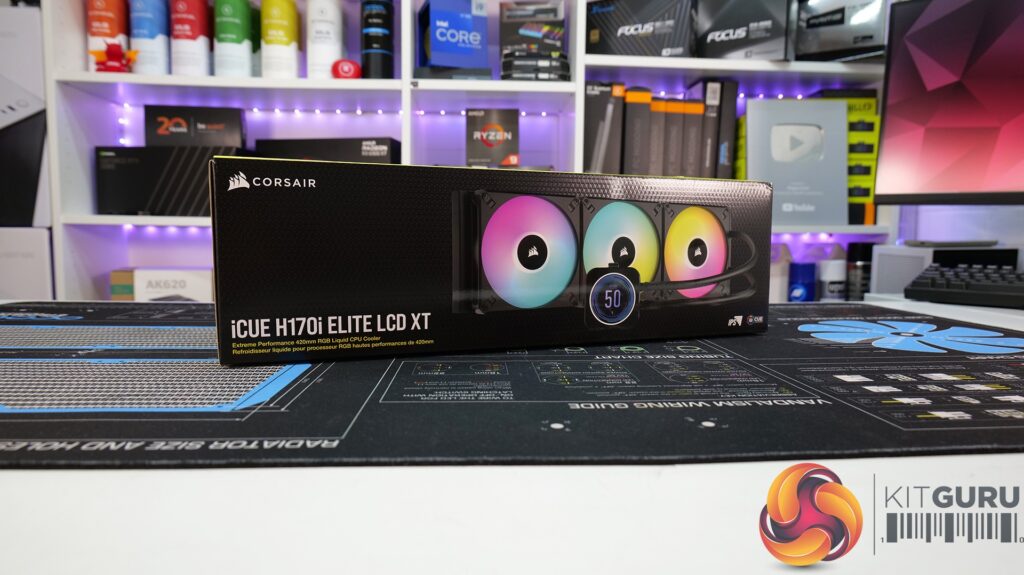

Тепер, подивімося, що ви отримуєте за свої гроші з цим Corsair AIO з РК-дисплеєм. Упаковка типова для звичайних AIO-кулерів, він упакований в картонну коробку, де все розділене всередині картонної коробки і загорнуте в поліетиленові пакети. Не зовсім преміальна упаковка, яку ми нещодавно бачили для EK-Nucleus AIO, але вона виконує свою роботу. Проте, за таку ціну, я думаю, Corsair могла б зробити краще.

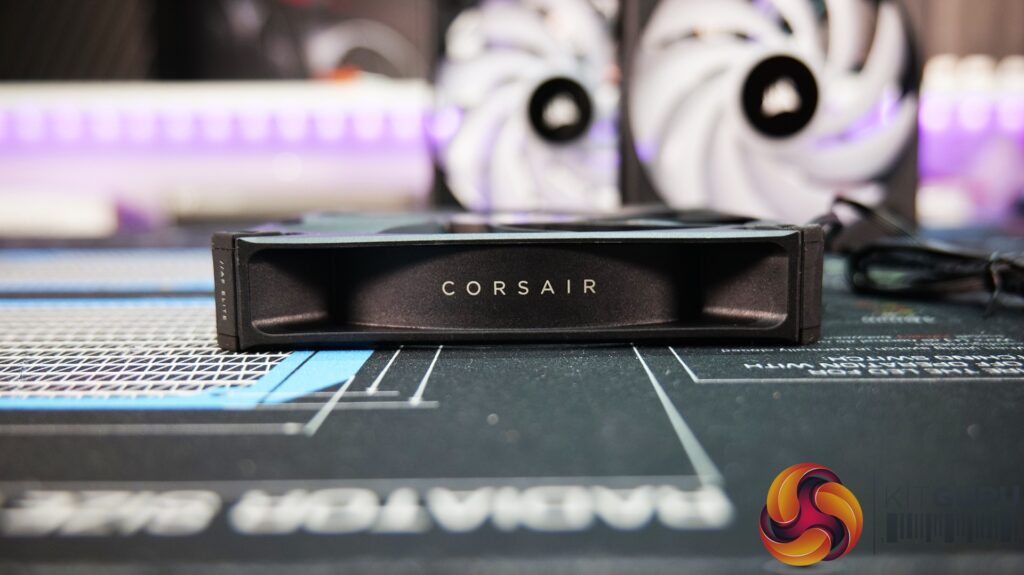

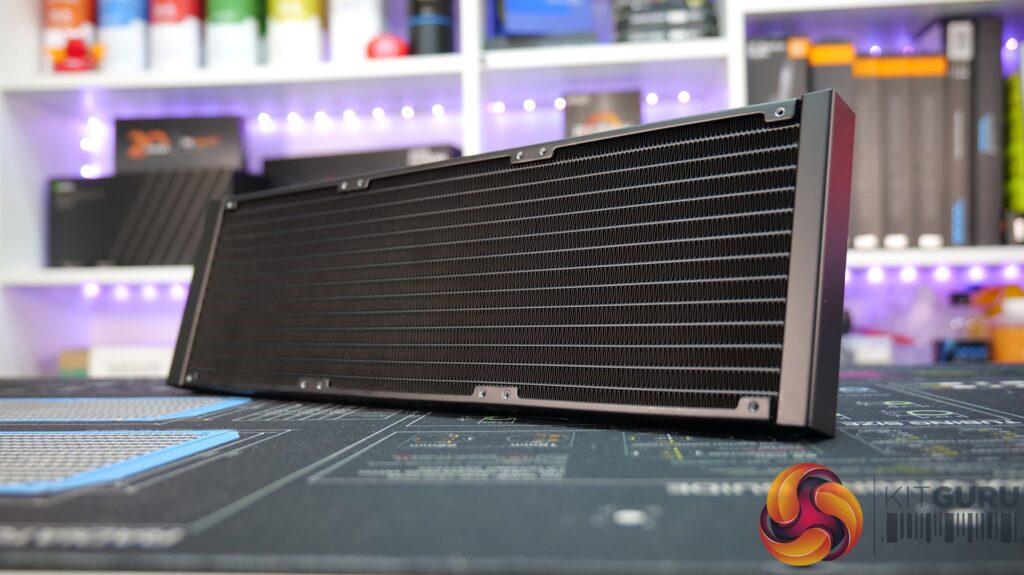

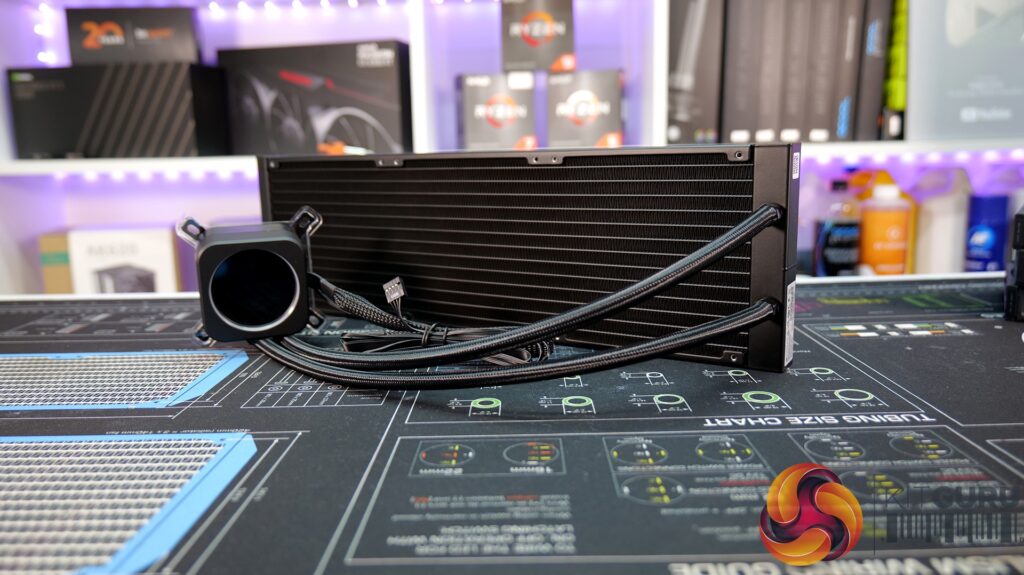

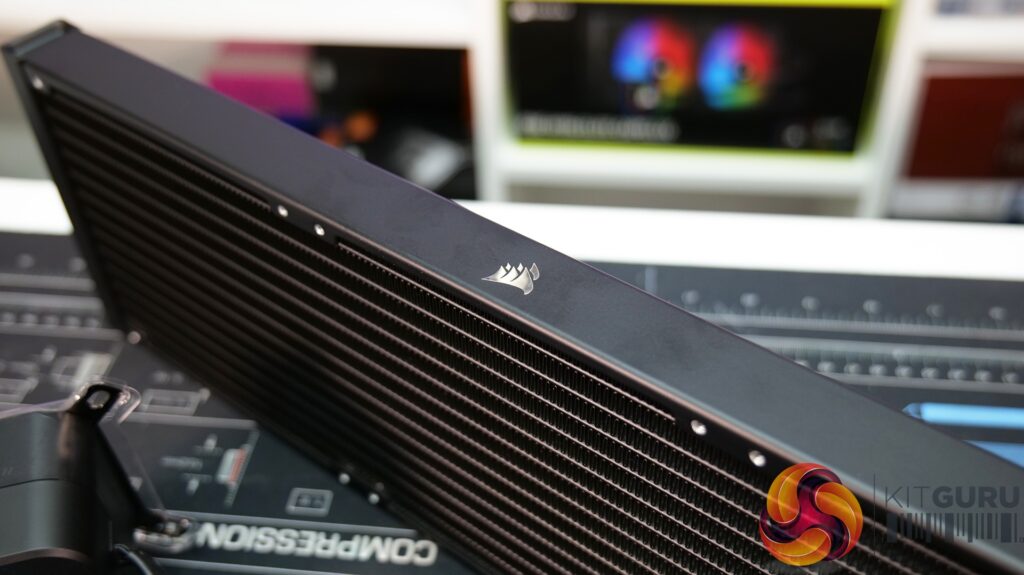

На щастя, якість збірки кулера виглядає на дуже високому рівні, все має міцну конструкцію. Радіатор виготовлено з алюмінію, що є типовим для кулерів AIO. Він має дуже гладке і рівномірне чорне покриття з сатиновою обробкою, тому він не глянцевий і не матовий, тому на ньому не дуже погано видно відбитки пальців і т.д. На обох довгих сторонах радіатора є хромовані логотипи Corsair, що є приємним штрихом.

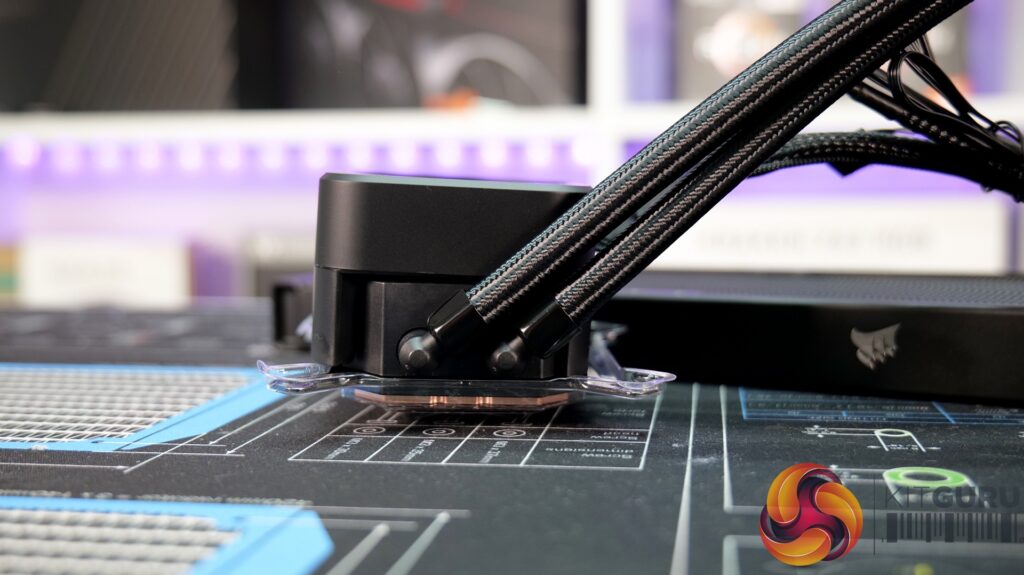

Порівняно з попередніми версіями серії Corsair Elite LCD XT має довшу трубку на 450 мм, виготовлену з гуми з низьким рівнем випаровування з нейлоновою обплетеною втулкою. Corsair стверджує, що були деякі незначні зміни насоса/блоку, але крім того, він дуже схожий на попередні кулери серії Elite .

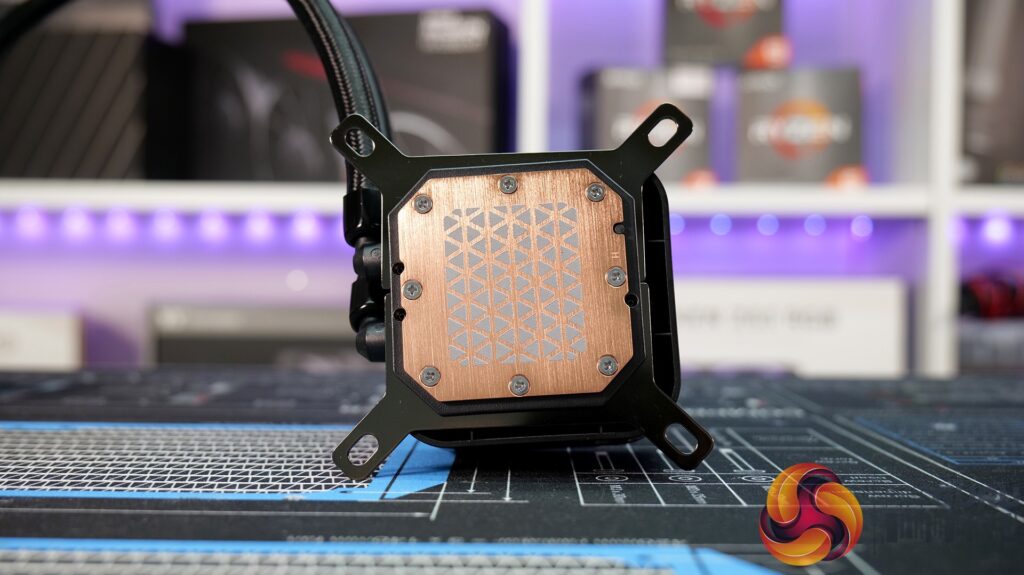

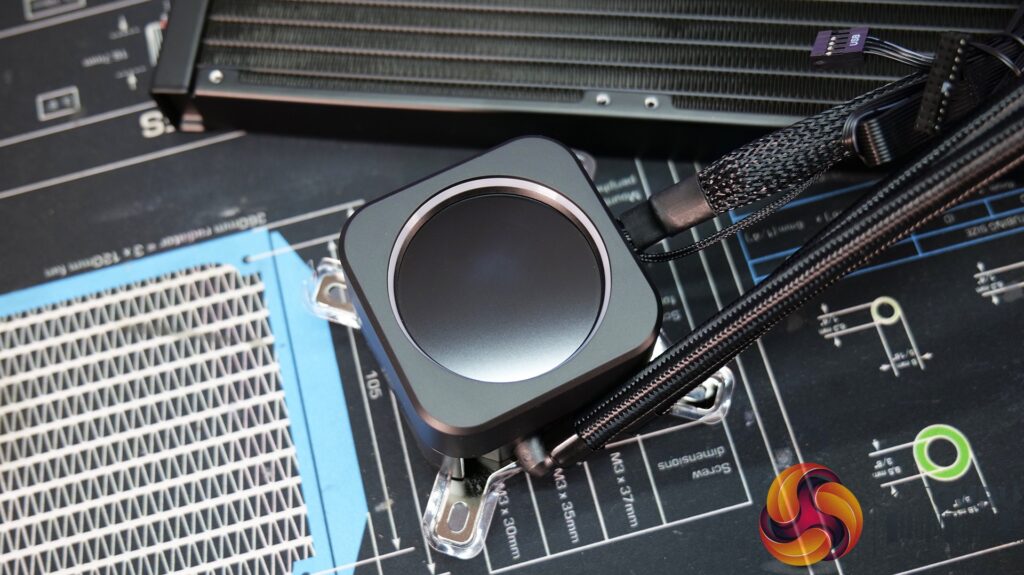

Корпус насосного блоку та знімна верхня кришка, на якій розміщено 2,1-дюймовий РК-екран IPS, виготовлені з формованого пластику ABS. У той час як в основі блоку знаходиться холодна мідна пластина зі 128 мікроканалами на дюйм. Основа кулера використовується для підключення монтажного обладнання, яке просто ковзає на місце, що зручно для встановлення, оскільки це скорочує час встановлення, оскільки немає непотрібних гвинтів.

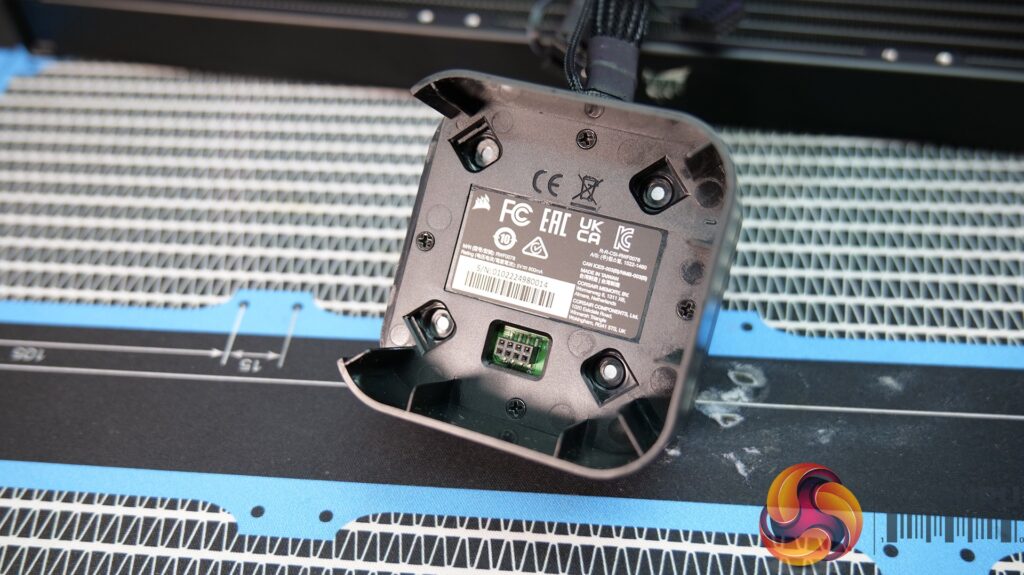

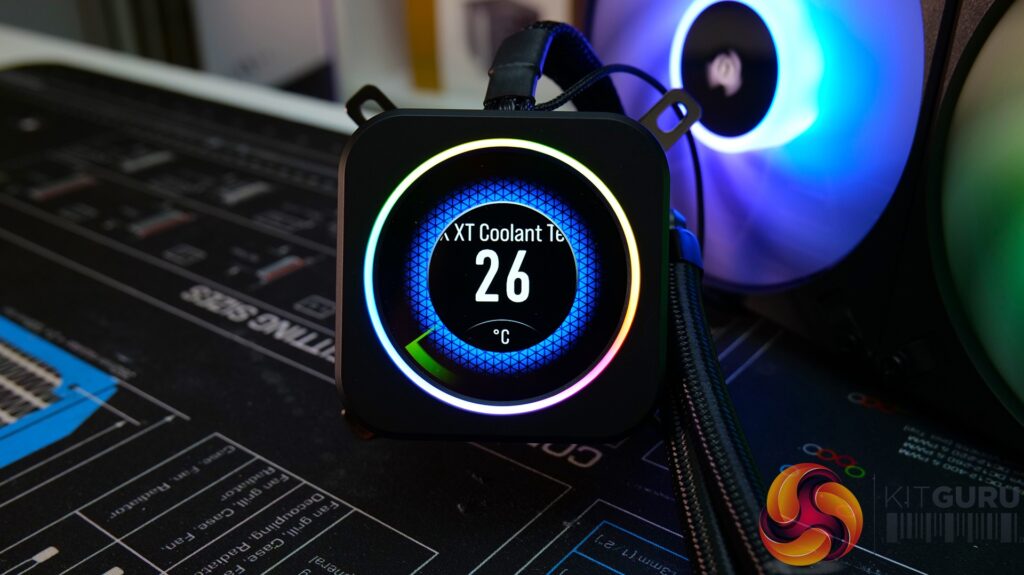

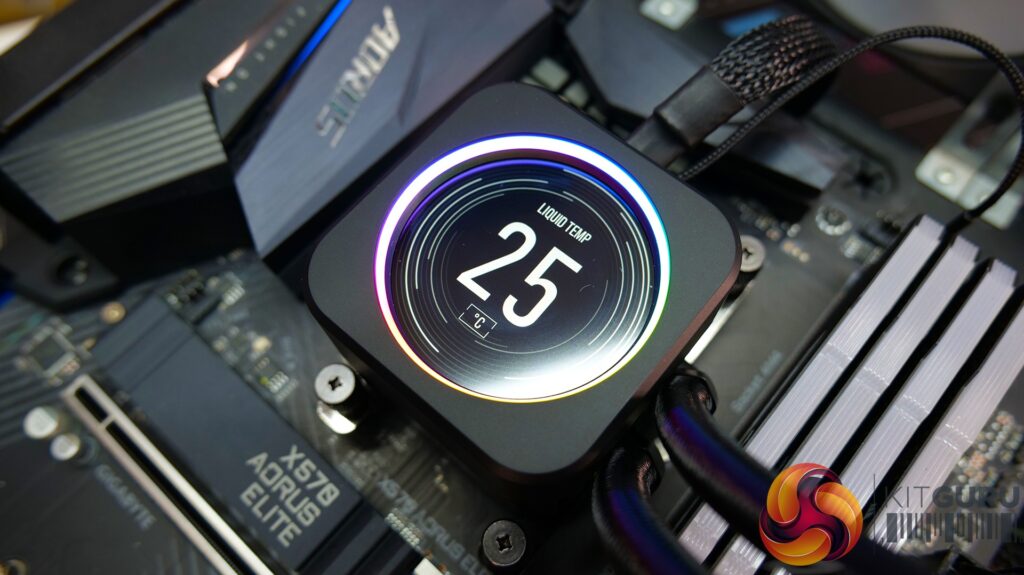

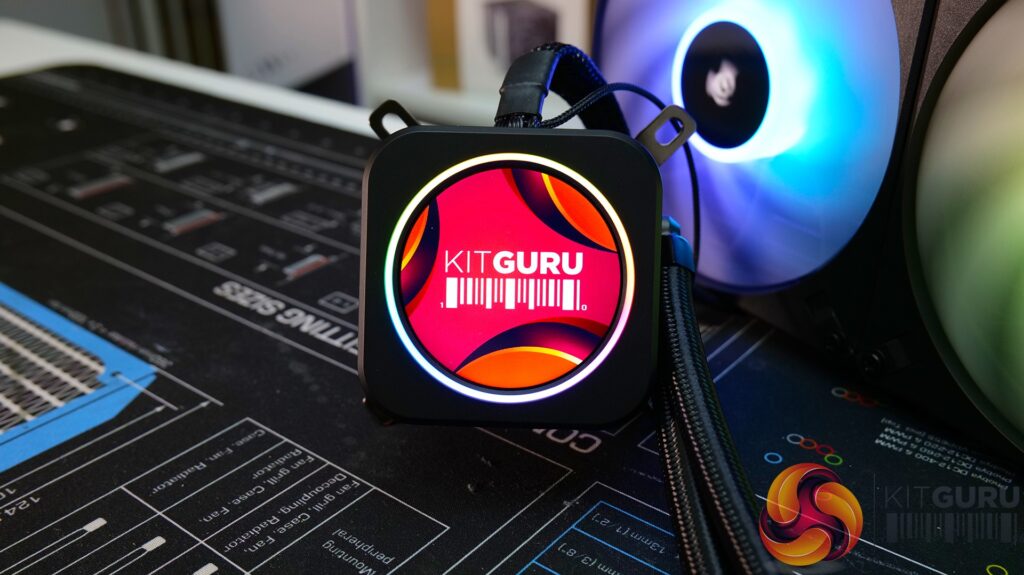

Як згадувалося, верхню кришку, що містить РК-панель, можна від’єднати від основи. Всередині кришки знаходяться електричні з’єднання для насоса. Дисплей являє собою панель IPS з роздільною здатністю 480×480 і частотою оновлення 30 Гц. Частоту оновлення можна регулювати в програмному забезпеченні iCUE, а також обертання дисплея, але лише під час відображення власного зображення чи gif, що дратує, оскільки Corsair сказав, що це дозволить програмному забезпеченню обертати дисплей за допомогою попередньо встановлених стилів, але все одно не реалізовано в останній версії iCUE.

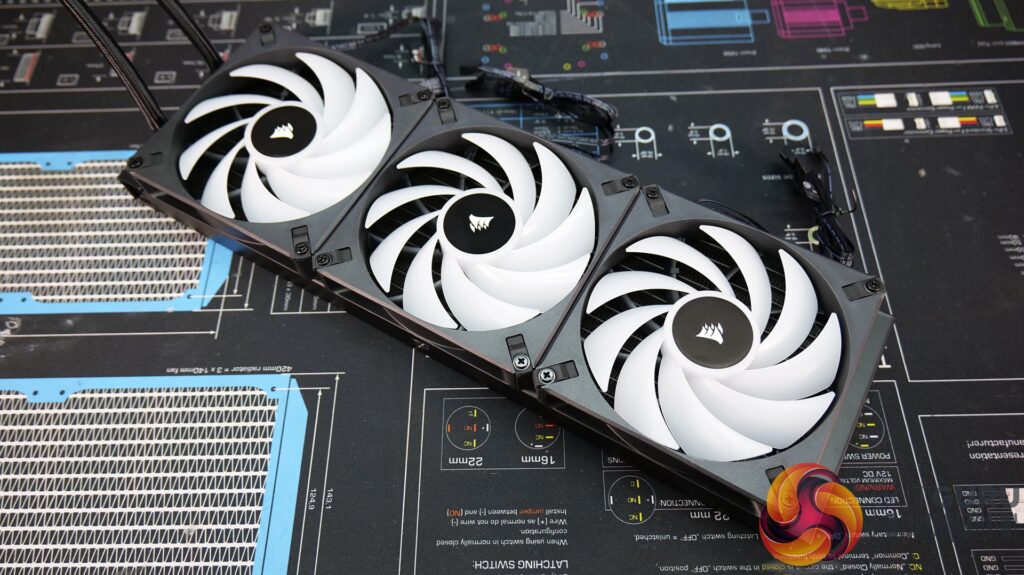

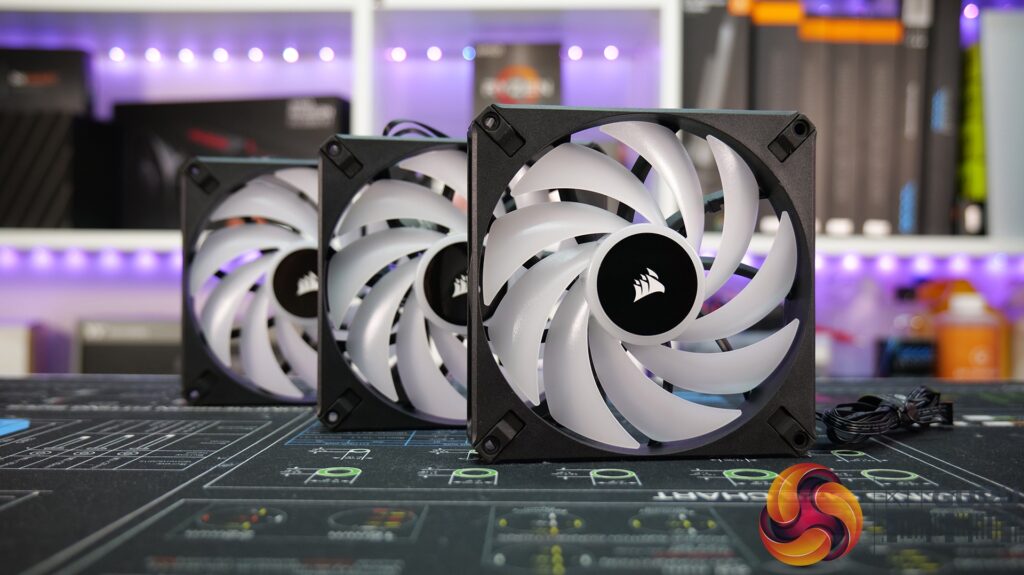

Ще одна суттєва зміна в порівнянні з попередніми кулерами Elite LCD — це вентилятори, які входять до серії Elite LCD XT. Компанія Corsair вибрала вентилятори AF Elite для серії Elite LCD XT, яка є заміною ML Elite, яка раніше постачалася з охолоджувачами LCD не XT Elite.

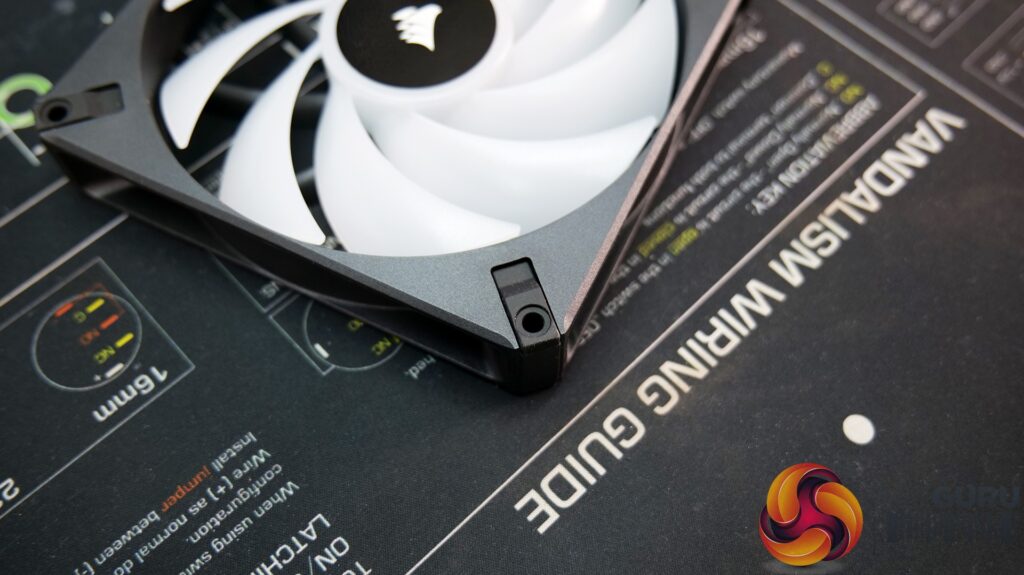

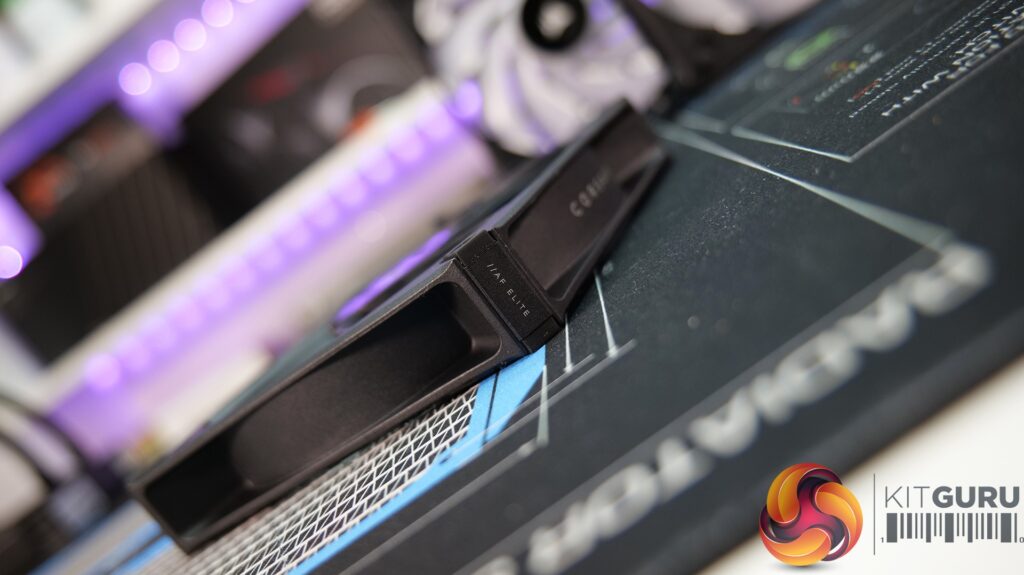

Вентилятори AF Elite виглядають подібно до вентиляторів ML Elite, але мають інший дизайн лопатей. Вентилятори AF Elite мають антивихрові лопатки на задній панелі, які Corsair називає технологією AirGuide, як і вентилятори ML Elite. Антивихрові лопатки призначені для концентрації повітряного потоку. AF Elite оснащений гідродинамічним підшипником і має діапазон швидкості ШІМ 500-1700 обертів за хвилину з режимом нульових обертів за хвилину.

Технічні характеристики:

• Шум насоса:   <20,0 дБа на 1 м
• Провід насоса: 24-контактний кабель Commander CORE COM Port, USB
• Функції RGB насоса: багатозонна головка насоса ARGB LED (24 світлодіоди та зони)
• Розміри РК-дисплея: Діаметр 2,1 дюйма
• Тип РК-панелі: IPS LCD
• Роздільна здатність РК-дисплея: 480 x 480 пікселів2
• Глибина кольору РК-дисплея: 24-бітний справжній колір (16,7 млн+ кольорів)
• Частота оновлення РК-дисплея: 30 Гц (регулюється)
• Яскравість LCD: 600 кд/м2
• Матеріал холодної пластини: мідь з мікрошкіром
• Розмір холодної плити: 65 мм
• Розміри радіатора: 457 мм x 140 мм x 27 мм
• Сумісність програмного забезпечення: CORSAIR iCUE Software Suite
• Серія вентиляторів: серія AF140 RGB ELITE
• Підшипник вентилятора: гідродинамічний підшипник
• Функції RGB вентилятора: 8 світлодіодів RGB з окремою адресацією на вентилятор
• Швидкість вентилятора: 500 – 1700 обертів за хвилину + режим нульових обертів за хвилину
• Статичний тиск вентилятора: 2,0 мм H20
• Максимальний рівень шуму вентилятора: 33,8 дБА
• Спосіб керування вентилятором: ШІМ-керування через iCUE Commander CORE
• Сумісність з розетками: AMD AM5, AM4, sTR4, sTRX4, Intel 1700, 1200, 115x, 20xx
• Гарантія: п’ять років

Процес встановлення AM4/AM5

Corsair включає інсталяційні комплекти для всіх поточних платформ Intel і AMD для настільних комп’ютерів, а також інсталяційне обладнання для деяких високоякісних настільних процесорів. Оскільки поточний тестовий стенд KitGuru використовує материнську плату AMD AM4, у цьому огляді показано процес встановлення AM4/AM5. Встановлення на Intel 115x/1200/1700 дуже схоже, але потрібна додаткова задня панель, яка входить у комплект.

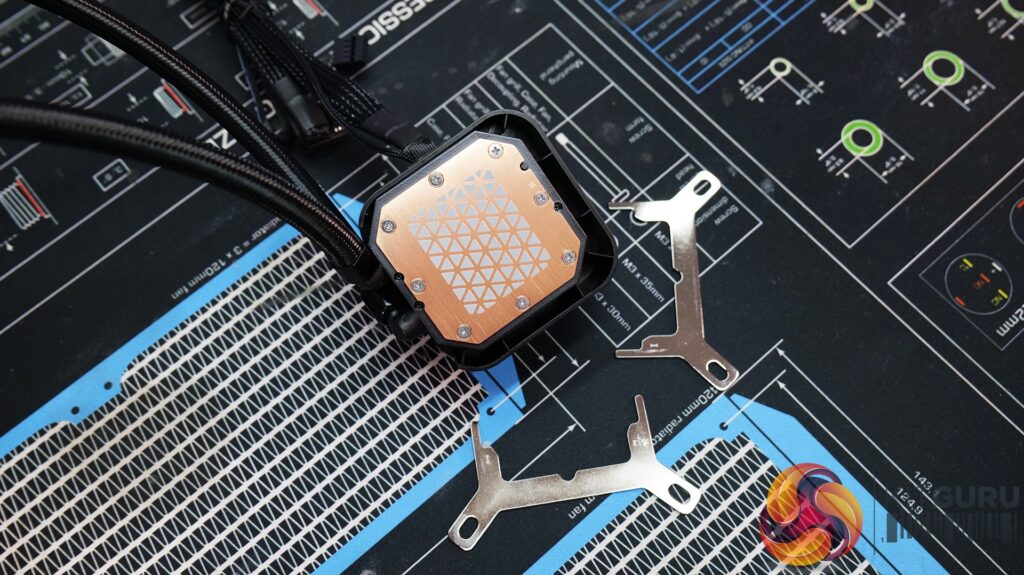

Почніть установку AMD, знявши верхні монтажні кронштейни Intel з основи блоку ЦП і посунувши кронштейни AMD на місце. Прикрутіть вентилятори до радіатора за допомогою довгих гвинтів і шайб, що входять у комплект. У комплект Corsair входить достатня кількість гвинтів для шести вентиляторів, тому, якщо ви вирішите використовувати конфігурацію вентилятора з двотактним вентилятором, вам не потрібно купувати додаткові гвинти.

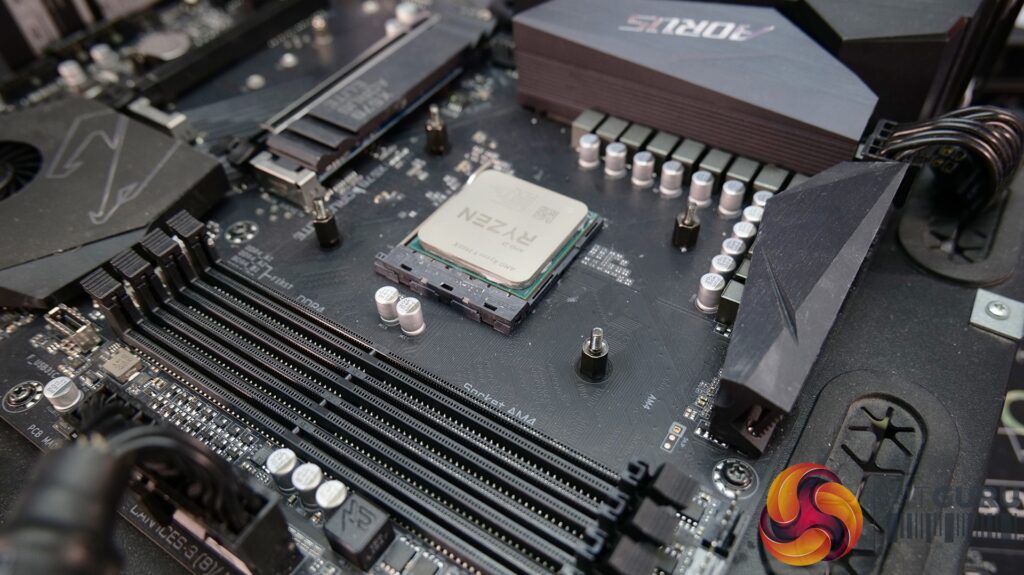

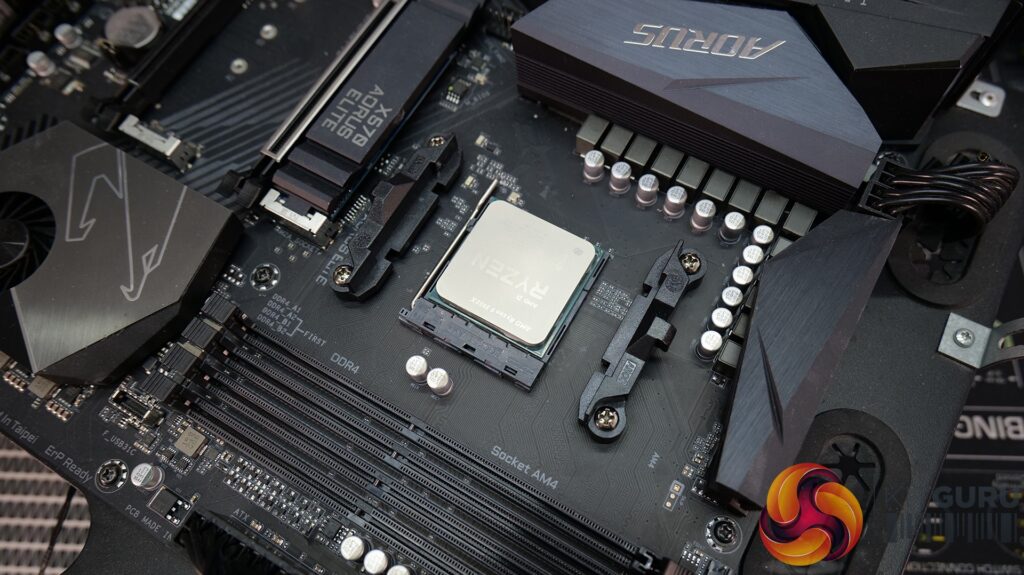

Щоб підготувати материнську плату AM4, зніміть стандартні верхні пластикові монтажні кронштейни та збережіть стандартну задню панель AM4, а потім прикрутіть стійки Corsair AM4/AM5 до оригінальної задньої панелі.

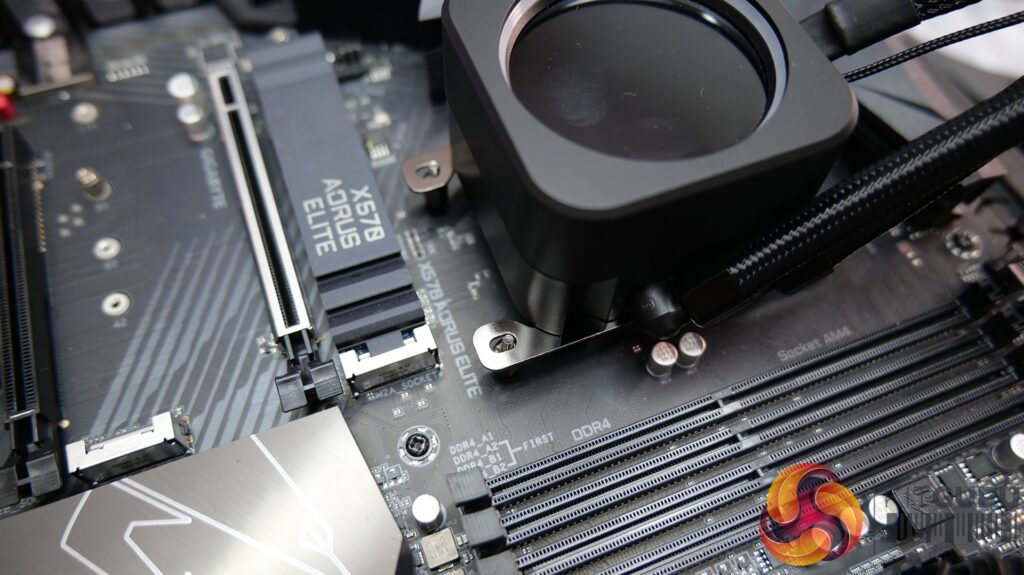

Кулер постачається з термічною сумішшю Corsair XTM70, попередньо нанесеною на основу холодної пластини. Потім опустіть блок кулера ЦП на ЦП, вирівнявши отвори верхнього монтажного кронштейна з різьбою.

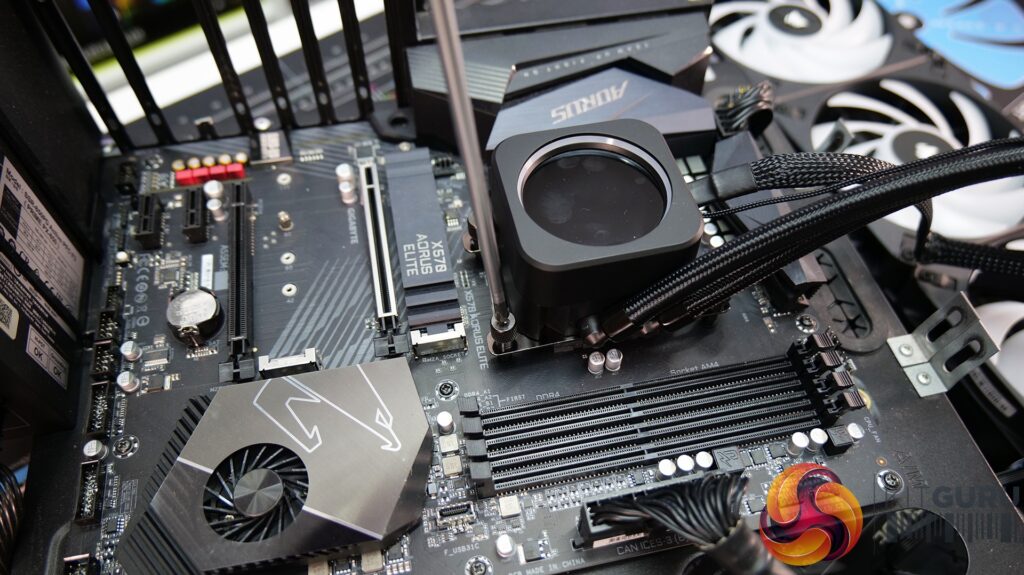

Тепер затягніть блок центрального процесора на місце за допомогою чотирьох гвинтів із накатанною головкою. Почніть закручувати гвинти вручну та завершіть затягування за допомогою викрутки. Пам’ятайте, що гвинти потрібно затягувати рівномірно та поступово за схемою Х, щоб забезпечити найкращий контакт процесора з холодною пластиною.

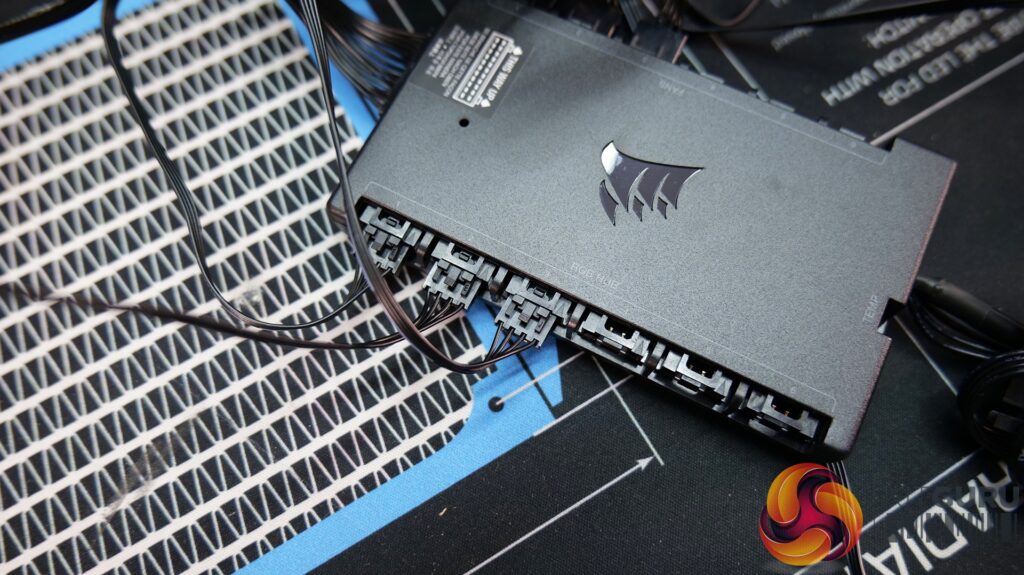

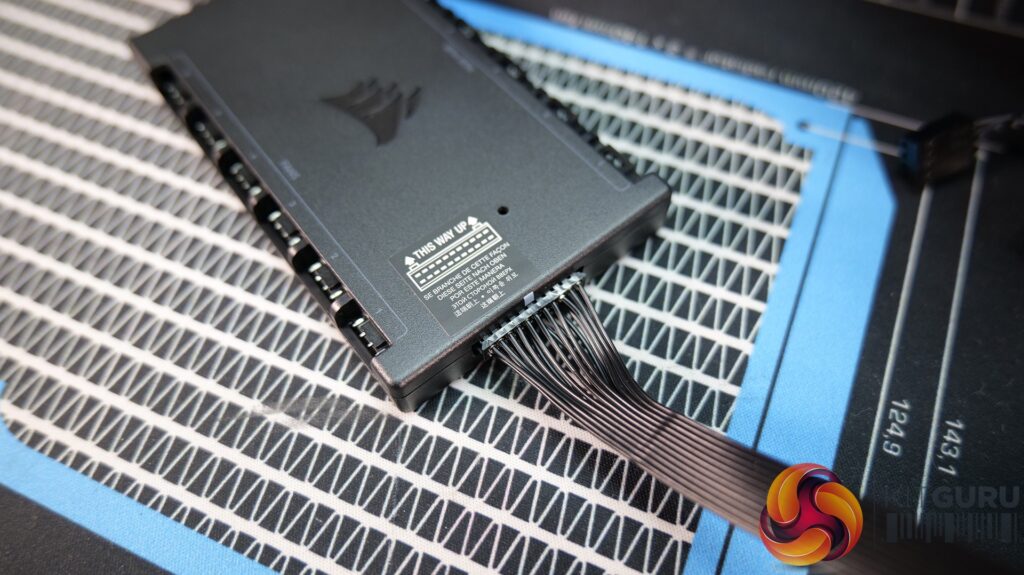

Далі вентилятори та насос потрібно підключити до блоку Corsair Commander Core. Почніть з першого вентилятора, підключеного до порту номер один, підключіть кабель ШІМ з одного боку та кабель RGB з протилежного. 24-контактний роз’єм від насоса під’єднується до кінця блоку Commander Core.

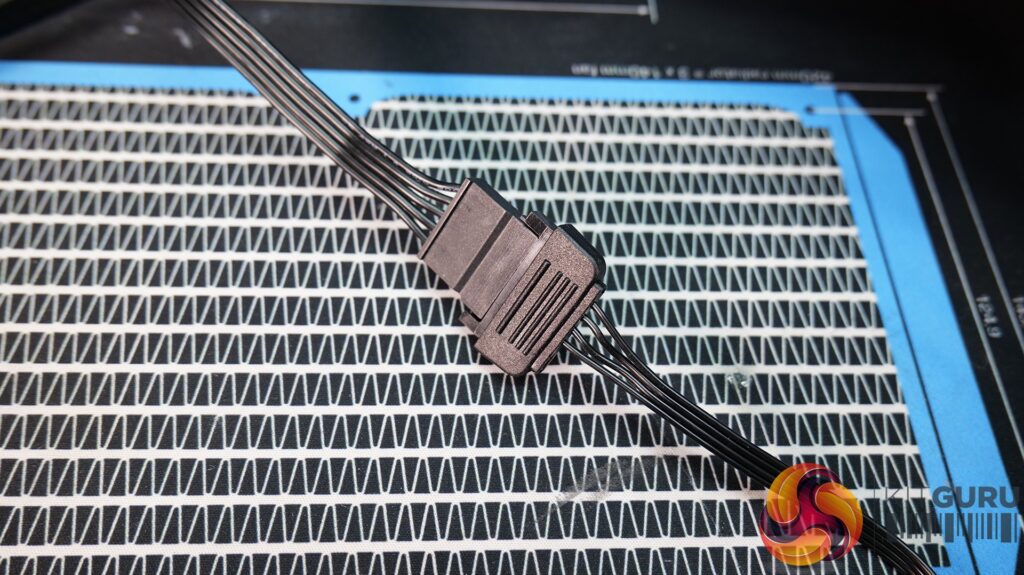

Пристрій Commander Core живиться від SATA, тому його потрібно підключити до запасного роз’єму живлення SATA від джерела живлення.

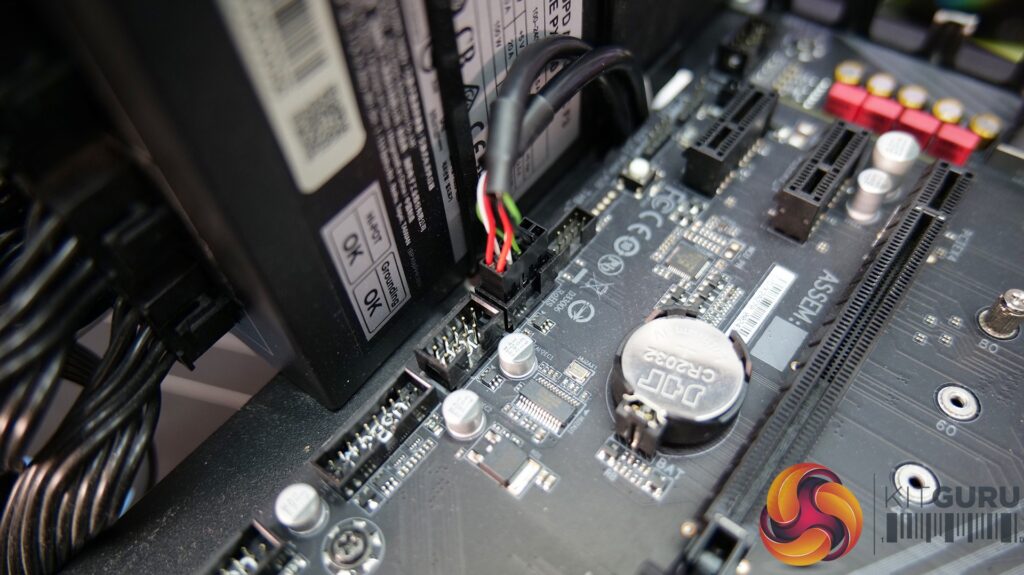

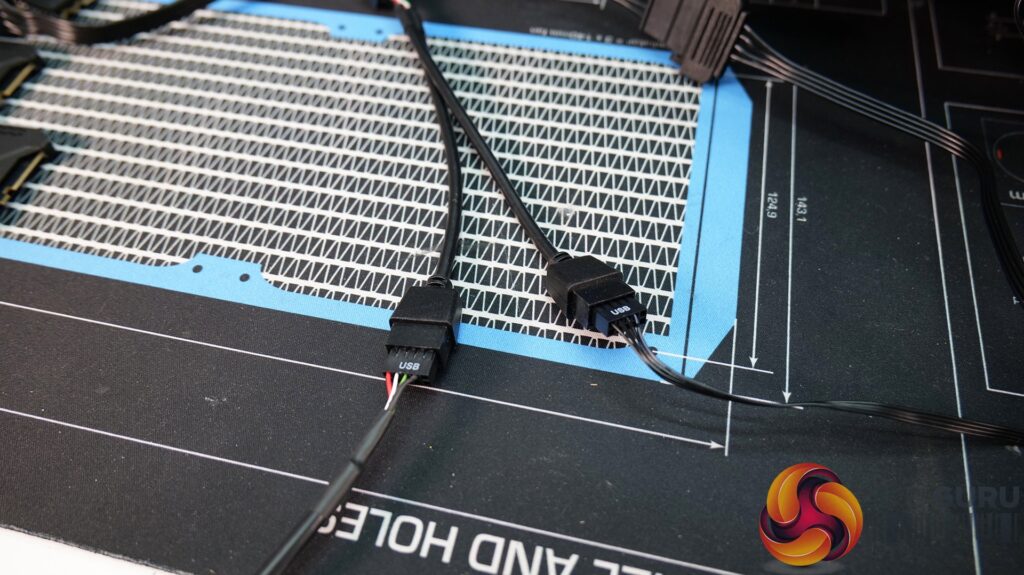

Під’єднайте кабель USB-розгалужувача до USB-кабелів, що йдуть від насоса та Commander Core, а потім підключіть кінець USB-розгалужувача до доступного роз’єму материнської плати USB 2.0.

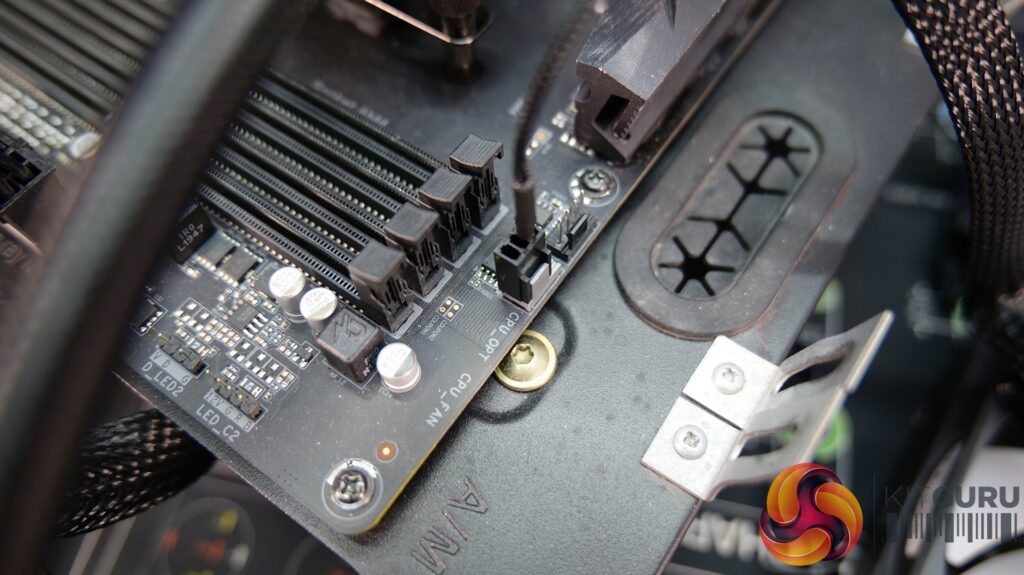

Нарешті, підключіть 3-контактний кабель від насоса до роз’єму CPU_FAN материнської плати. Це зупинить будь-яке попередження про збій вентилятора ЦП у BIOS материнської плати та надішле показник частоти обертання насоса, який можна побачити в BIOS та іншому програмному забезпеченні моніторингу.

З роками компанія Corsair переглянула процес встановлення AIO, що означає, що встановлення є максимально простим. Commander Core і пов’язана з ним проводка додають трохи часу для встановлення порівняно зі стандартними підключеннями до материнської плати, але загалом встановлення займає приблизно 15–20 хвилин.

Результати тестування

Система тестування:

• Процесор:  AMD Ryzen 9 5950X
• Розігнані налаштування:  4,45 ГГц, все ядро ​​@ 1,30 В LLC, рівень 5
• Материнська плата:  Gigabyte X570 Aorus Elite
• Пам’ять : 32 ГБ (4×8 ГБ) Corsair Vengeance RGB RPO SL 3600 МГц
• Відеокарта : MSI Radeon RX 6600XT Gaming X (режим нуль дБА)
• Шасі : відкритий випробувальний стенд
• Джерело живлення :  Seasonic Prime TX-850
• Операційна система : Windows 10 Pro 64-bit

Методика тестування:

• Для тестування ми використовуємо 30-хвилинну циклічну роботу Cinebench R23 і фіксуємо стабільну температуру ЦП наприкінці тесту. Це гарантує, що ЦП має достатньо часу, щоб розігрітися та вийти в стабільний стан під усіма кулерами.
• Температура повітря підтримується на рівні 19-21 градус. Там, де є коливання за межами цього діапазону температур, ми додаємо додаткові повторні тести, щоб забезпечити послідовність.
• Ми також перевіряємо кожен кулер принаймні двома новими інсталяціями (зазвичай трьома), щоб зменшити ймовірність того, що хитрий монтаж зіпсує результати.

Результати тесту:

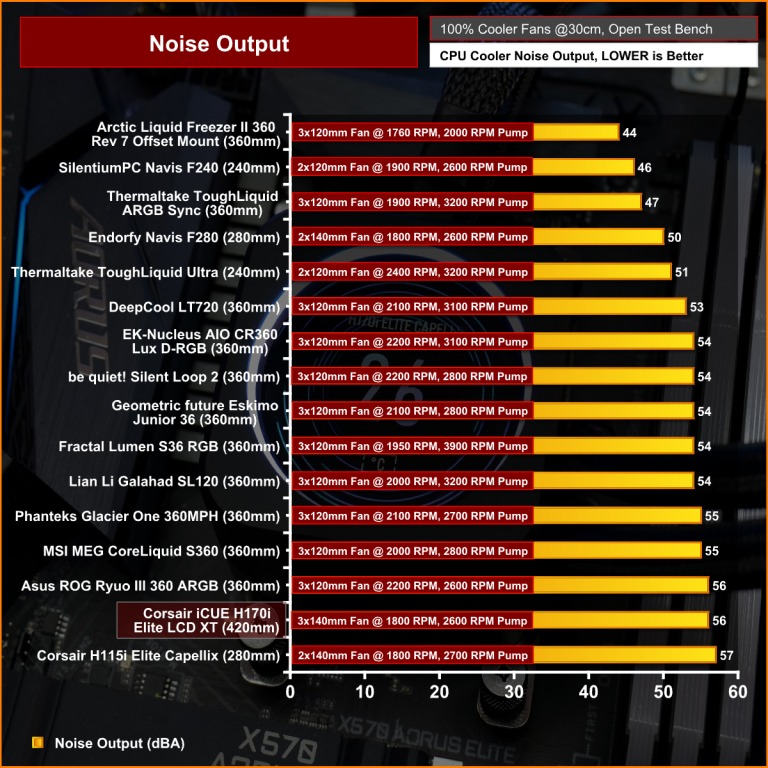

Вихід шуму

Почнемо з виведення шуму, оскільки це дасть нам гарне уявлення про те, чого очікувати від теплових характеристик на основі шуму.

H170i Elite LCD XT слідує тенденції Corsair бути гучним із вентиляторами на максимальних обертах. Але рівень шуму такий самий, як і в інших 360-мм кулерах AIO від Asus, MSI та Phanteks, тому нерідко кулер із трьома вентиляторами буде гучним із максимальною швидкістю вентилятора, здається, це покращення порівняно з з меншим 280-мм Elite Capellix.

Теплова продуктивність

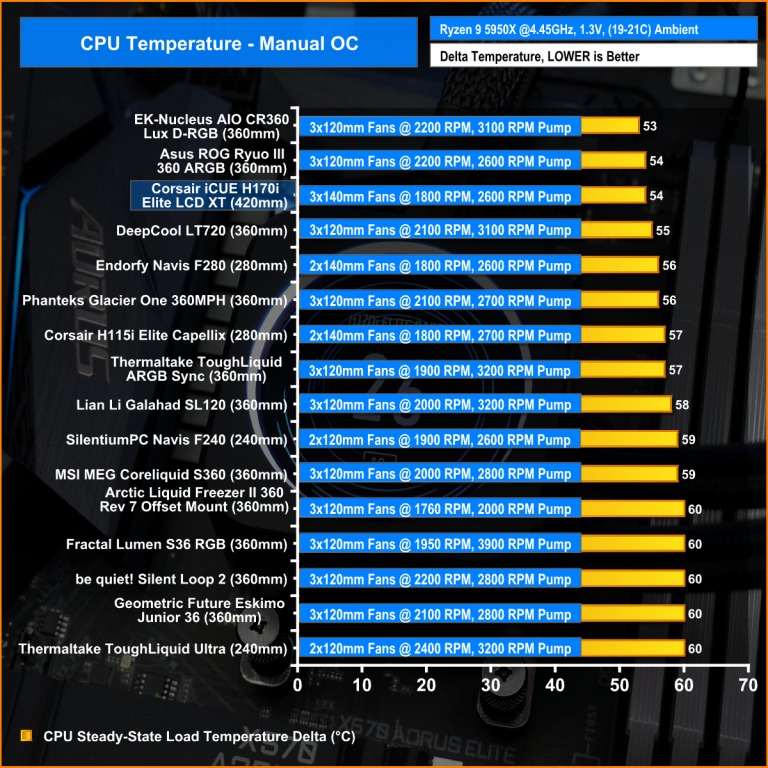

При максимальних обертах вентиляторів H170i фіксує середню температуру процесора 54C. Він має одні з найкращих кулерів, які ми тестували, але його перемагають деякі з найефективніших 360-міліметрових пристроїв від EK і Asus, що трохи розчаровує, оскільки H170i має більшу площу поверхні охолодження та більші вентилятори, але він все одно надійний. результат.

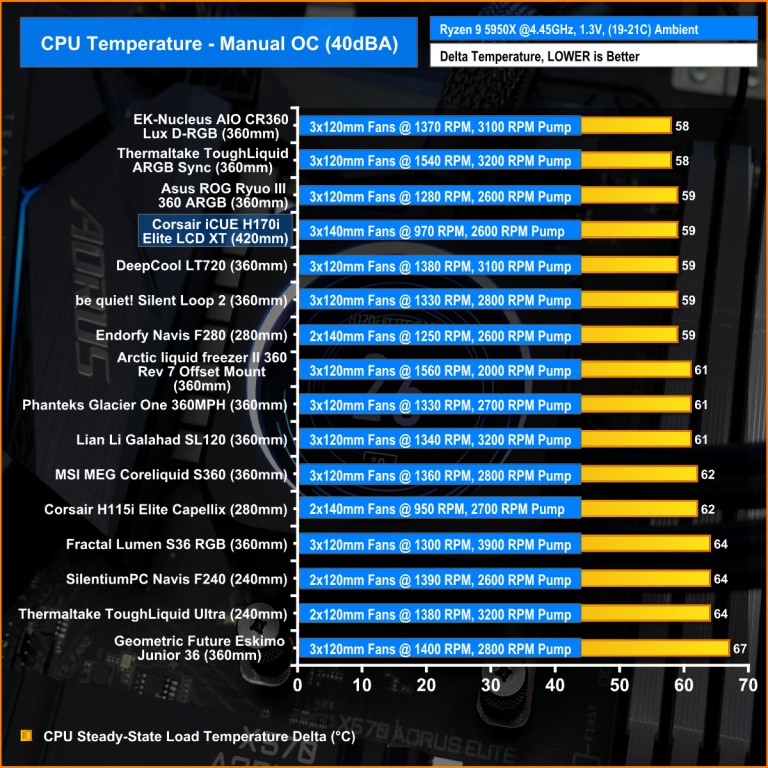

З нормалізованим шумом і обмеженням до 40 дБА H170i Elite LCD XT зберігає свої показники охолодження та все ще перебуває у верхній частині діаграми, але знову ж ми бачимо, що він працює лише на одному рівні з деякими з найкращих 360-міліметрових кулерів. Це знову ж таки хороший результат, але трохи розчаровує, враховуючи, що цей кулер має збільшену площу поверхні охолодження.

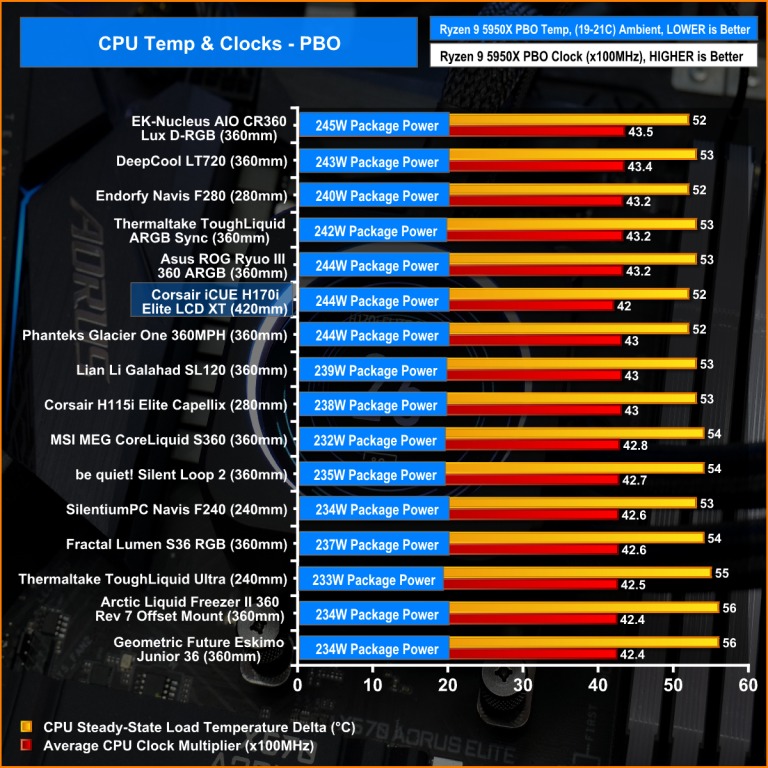

У тесті PBO найважливішими показниками є множник тактової частоти та потужність охолодження, оскільки різниця температур між охолоджувачами незначна. Пристрій Corsair здатний охолоджувати 244 Вт пакетної потужності та тримає 43-кратний середній множник під час тесту, що є хорошою продуктивністю, але знову ж таки його перемагають інші менші кулери, що трохи розчаровує, оскільки вищий множник тактової частоти означає більше ЦП. продуктивність.

Висновок

Загалом, компанія Corsair виконала гідну роботу з кулером iCUE H170i Elite LCD XT AIO. Якість збірки відповідає звичайному стандарту. На радіатор не потрібно було додавати додаткові панелі, оскільки заводське чорне покриття має високу якість, а хромовані логотипи надають йому унікального фірмового стилю Corsair.

Нові вентилятори AF140 Elite також добре зібрані, немає ніякого негативного вигину в рамі, і вони відчуваються міцними. Наскільки сильно впливають на продуктивність антивихрові лопаті Corsair AirGuide, залишається під питанням, але з точки зору рівня шуму вони, здається, покращилися порівняно з попередніми поколіннями. Проте вони все ще досить гучні на максимальних обертах порівняно з деякими конкурентами.

Інтеграція з iCUE та іншими продуктами Corsair через Commander Core є чудовою. iCUE – одна з небагатьох програм для роботи з RGB, яку я не проти використовувати, оскільки вона працює там, де аналогічне програмне забезпечення від конкуруючих виробників у кращому випадку не справляється. Проводка до і від Commander Core трохи заплутана і додає часу на встановлення. Я все ще відчуваю, що це можна було б поліпшити, і я хотів би побачити варіант Corsair AIO, який не вимагає iCUE для повноцінної роботи.

Компанія Corsair багато разів переглядала процес встановлення своїх кулерів AIO і зараз досягла того, що принаймні обладнання для воркування дуже легко встановлюється. Кронштейни легко надягаються та знімаються з корпусу насоса, а всі процесорні платформи використовують однаковий метод встановлення за допомогою ковзних кронштейнів, тому вам не доведеться возитися з безліччю гвинтів. Просто вставте кронштейни, встановіть підставки для материнської плати – і все готово.

Що стосується продуктивності H170i Elite LCD XT на нашому тестовому стенді, то він знаходиться на одному рівні з деякими з найкращих AIO, які ми встановлювали. Однак, враховуючи ціну, я очікував, що він буде явним переможцем за продуктивністю, випередивши 360-міліметрові конкуренти, але, на жаль, це не так.

В епоху, коли споживчі бюджети обмежені через зростання вартості життя, це, без сумніву, дуже дорого. Кілька років тому за таку ціну можна було купити пристойну відеокарту. Мені це здається надмірною ціною, але, без сумніву, знайдуться ентузіасти Corsair, які будуть готові заплатити таку ціну.

Одне можна сказати напевно – кулер виглядає чудово. Реалізація RGB-підсвічування в Corsair більш тонка порівняно з попередніми продуктами, оскільки компанія тепер використовує пастельну тему в стилі акварелі в якості світлового ефекту за замовчуванням. Мені подобається цей витончений вигляд, але його можна легко змінити та налаштувати за допомогою програмного забезпечення iCUE.

При встановленні в систему з іншими продуктами Corsair інтеграція з програмним забезпеченням є чудовою. В iCUE користувач може налаштувати світлові ефекти індивідуально або скористатися опцією Lighting Link, яка проектує однакові RGB-ефекти на всі встановлені пристрої Corsair для безперебійної синхронізації. Можливості налаштування рідкокристалічного екрану також дуже широкі: на ньому можна вибрати різну системну інформацію, попередньо встановлені та власні зображення або анімовані гіфки, які чудово виглядають на IPS-дисплеї.

Corsair iCUE H170i Elite LCD XT – це дуже дорогий AIO, який працює лише на рівні з найкращими 360-міліметровими пропозиціями інших виробників, тому мені важко бути надто захопленим ним, але якщо вам дійсно потрібен AIO від Corsair, інтеграція з iCUE та РК-дисплей, то його варто придбати. Якщо РК-екран не є обов’язковим, але вам все одно потрібні функції iCUE, можливо, варто придбати дешевший Elite Capellix.
