Плюси

+Повна потужність при 47 градусах за Цельсієм
+Висока якість збірки
+Ефективна платформа
+Потужний перетворювач APFC
+Безшумний
+Низький рівень пульсацій
+Тривалий час утримання
+Точний сигнал живлення в нормі
+Правильний OCP на 12В і OPP
+Програмне забезпечення iCUE
+Низький пусковий струм при вході 115В
+Мала потужність “”вампіра”
+Велика кількість кабелів і роз’ємів
+Якісний, FDB вентилятор
+10 років гарантії

Мінуси

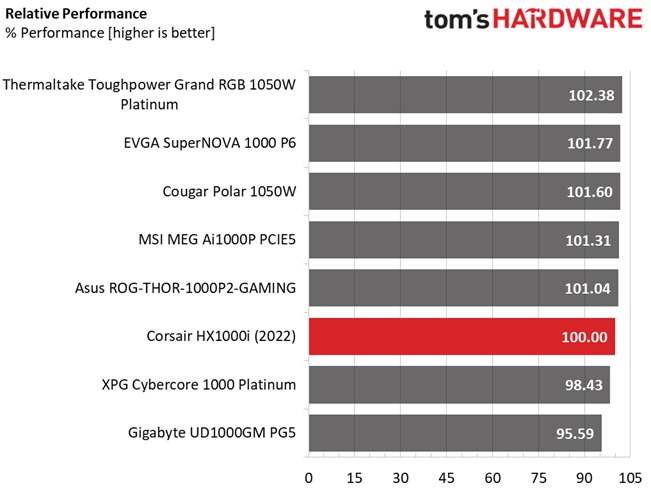

-Не дуже конкурентоспроможна продуктивність
-Високий пусковий струм при 230В
-Потребує тюнінгу ОЗП на другорядних рейках
-Мала відстань між усіма периферійними роз’ємами
-Відсутність роз’єму 12VHPWR
-Перехідна характеристика при 3.3В

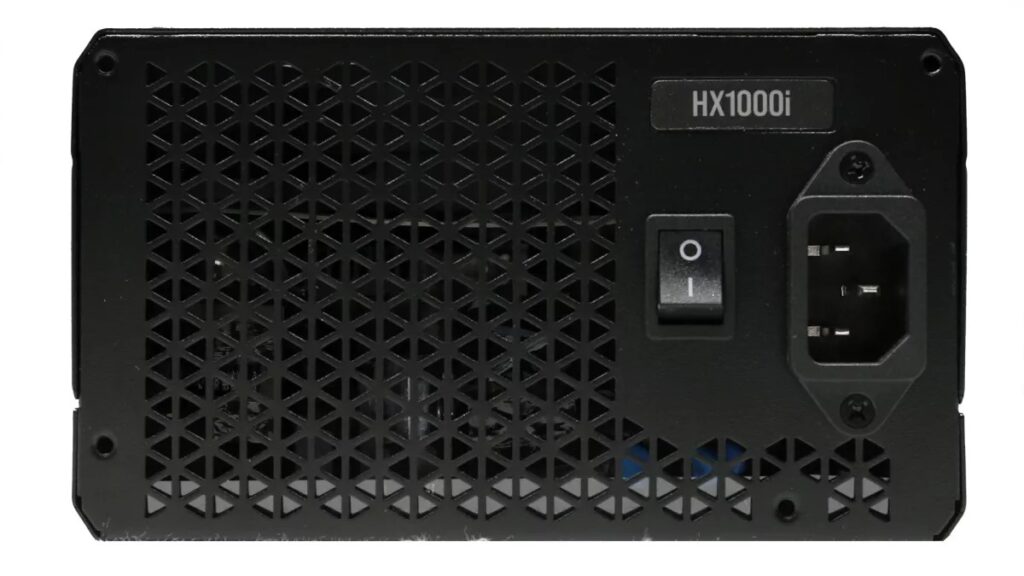

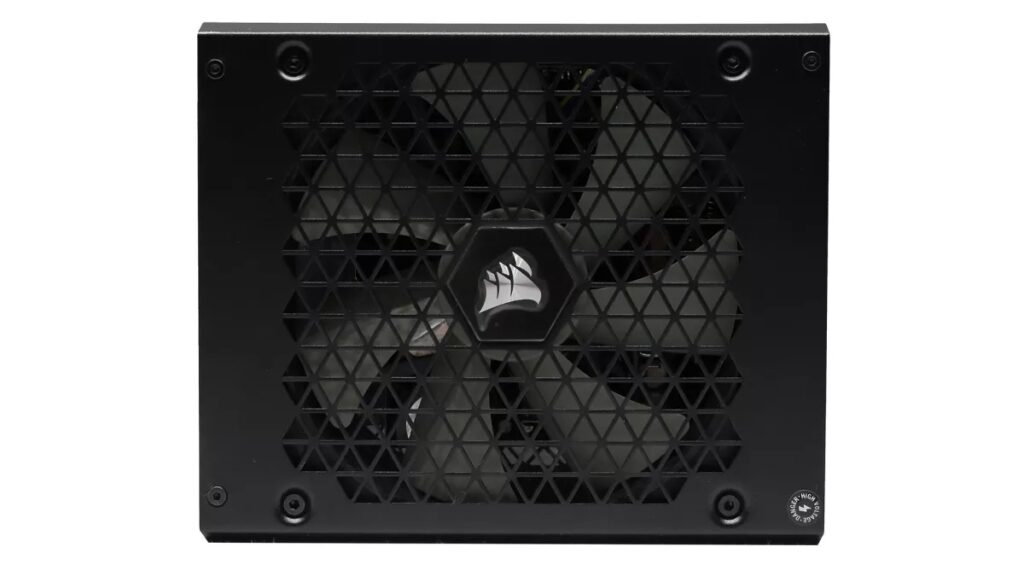

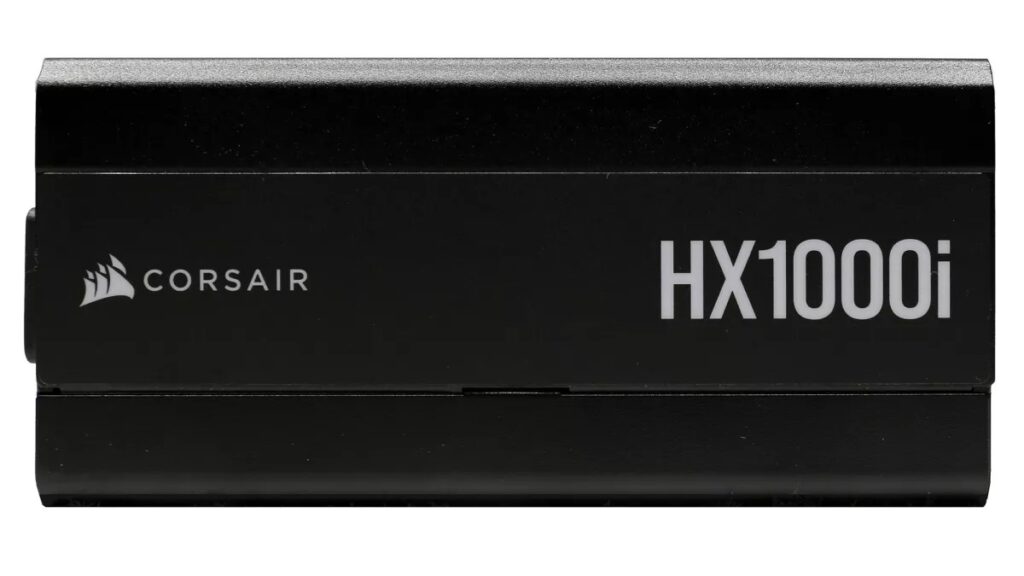

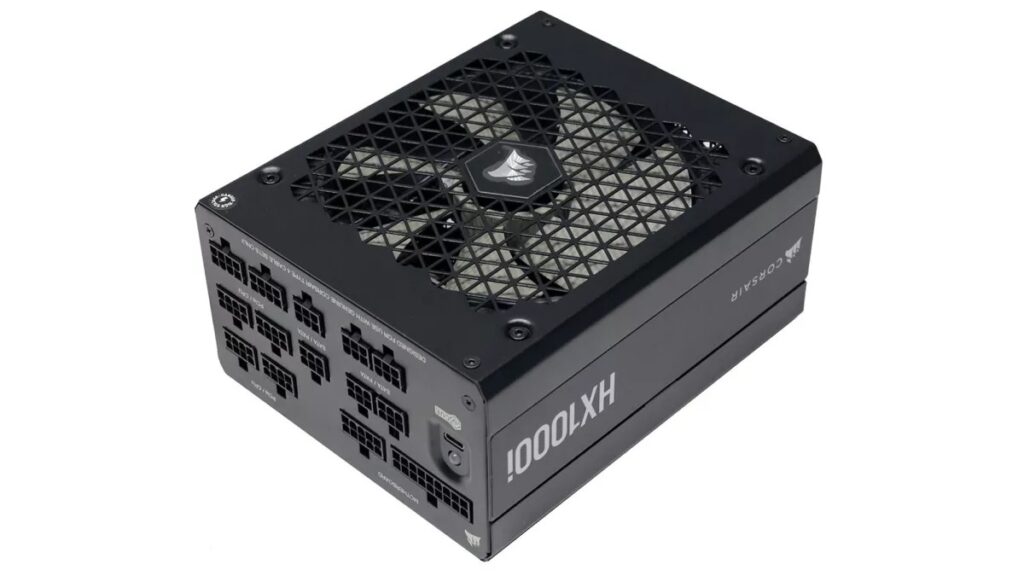

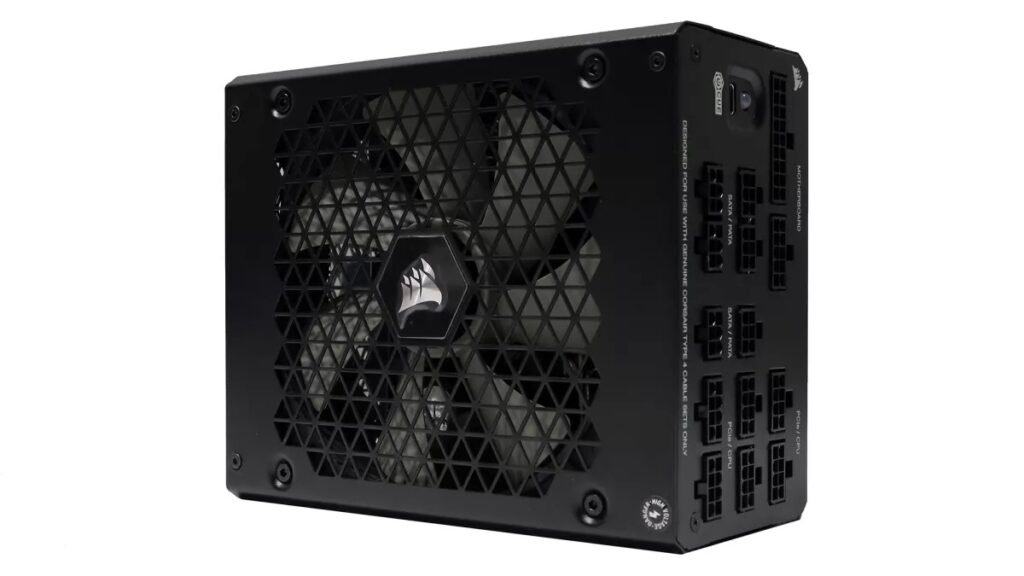

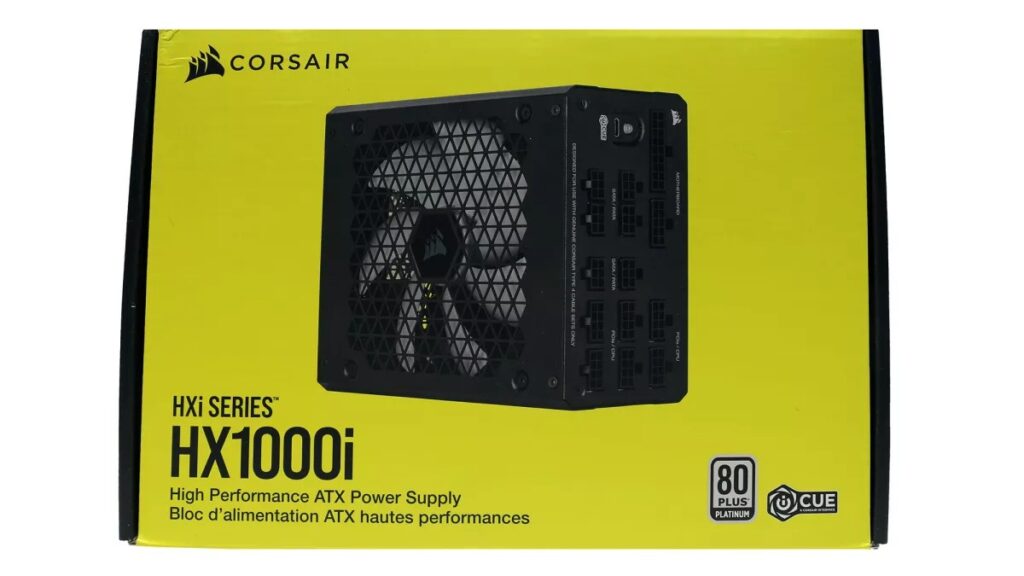

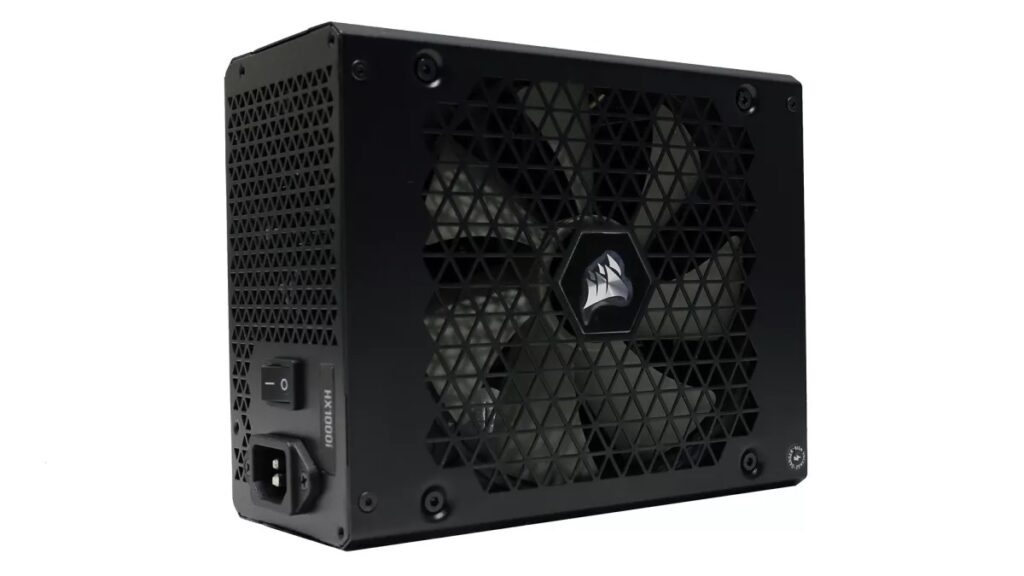

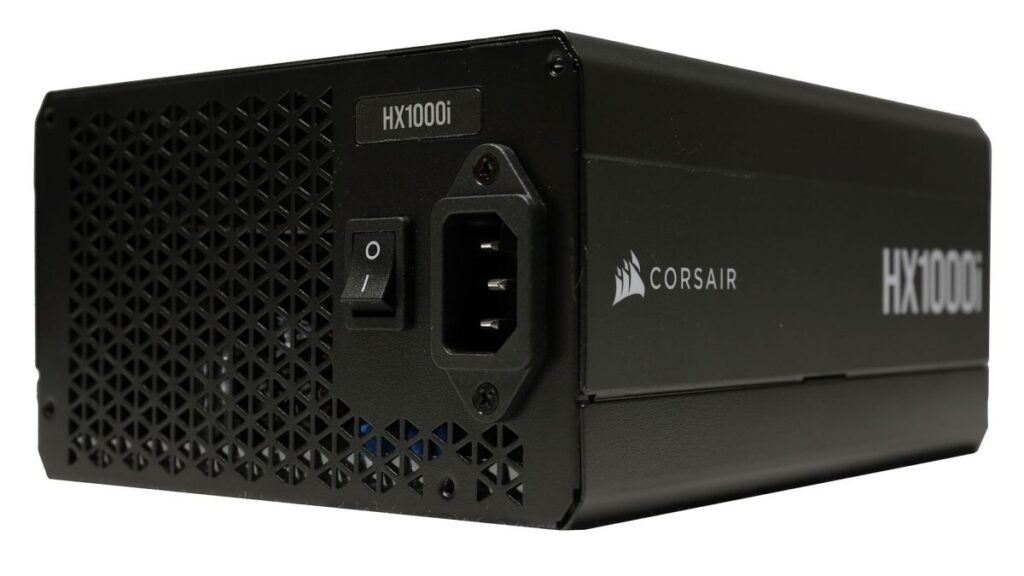

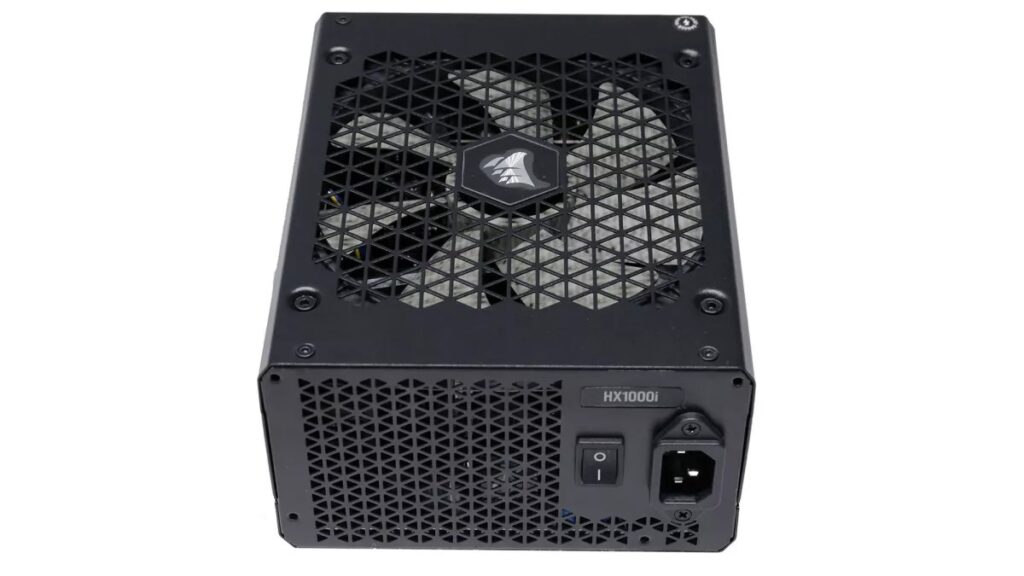

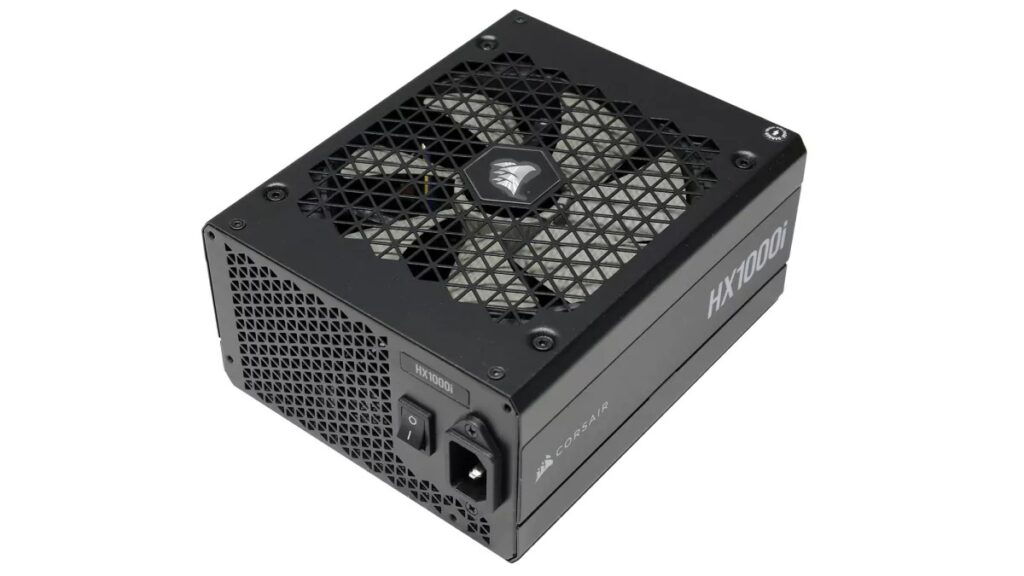

Corsair HX1000i добре працює, але стикається з сильною конкуренцією в цьому ціновому діапазоні, незважаючи на наші дисконтні коди Corsair, які роблять його більш конкурентоспроможним, тому він не може потрапити в нашу статтю про найкращі блоки живлення. Тим не менш, він відрізняється першокласною якістю збірки і тихою роботою. Підтримка iCUE – це вишенька на торті. У цій категорії варто відзначити MSI MEG Ai1000P з роз’ємом PCIe 5.0, EVGA 1000 P6 і Toughpower Grand RGB 1050W Platinum.

Через багато років компанія Corsair вирішила оновити свою лінійку HXi, випустивши два блоки: один потужністю 1000 Вт і більш потужну модель з максимальною потужністю 1500 Вт. У цьому огляді ми розглянемо першу, потужності якої вистачить для підтримки потужної ігрової системи, оснащеної графічним процесором, що не вимагає роз’єму 12VHPWR.

Останнім часом багато говорять про сумісні з PCIe 5.0 і ATX 3.0 БЖ, і справа в тому, що бажано придбати БЖ, який відповідає обом вищевказаним стандартам. Блоки живлення пережили кілька поколінь процесорів, материнських плат і графічних процесорів, тому розумно інвестувати в БЖ, враховуючи, наскільки він перспективний.

Наразі БЖ без роз’ємів 12VHPWR не є перспективними, і вас має турбувати не тільки відсутність цього роз’єму, але й здатність пройти всі відповідні тести на перехідні характеристики, що вимагаються стандартом ATX 3.0. З іншого боку, деякі користувачі без проблем використовують перехідники, як правило, три PCIe 6+2 на один 12VHPWR, але ми не можемо рекомендувати такий спосіб, оскільки він може викликати різні проблеми через підвищений опір. Простіше кажучи, з перехідниками ви додаєте ще одну точку можливого виходу з ладу, і її ступінь залежить від якості перехідників.

Технічні характеристики

Виробник (OEM)	CWT
Макс. Вихід постійного струму	1000 Вт
Ефективність	80 PLUS Platinum, Cybenetics Platinum (89-91%)
Шум	Cybenetics A- (25-30 дБ [A])
Модульний	✓ (повністю)
Підтримка Intel C6/C7 Power State	✓
Робоча температура (безперервне повне навантаження)	0 – 50°C
Захист від перенапруги	✓
Під захистом від напруги	✓
Захист від перевищення потужності	✓
Захист від перевантаження по струму (+12 В).	✓
Захист від перегріву	✓
Захист від короткого замикання	✓
Захист від перенапруги	✓
Захист від пускового струму	✓
Захист від несправності вентилятора	✓
Без навантаження	✓
Охолодження	140-мм вентилятор з гідродинамічним підшипником (NR140P)
Напівпасивна операція	✓
Розміри (Ш x В x Г)	150 х 85 х 180 мм
Вага	1,99 кг (4,39 фунта)
Форм-фактор	ATX12V v2.53, EPS 2.92
Сумісність з альтернативним режимом низького енергоспоживання (ALPM).	✓
Гарантія	10 років

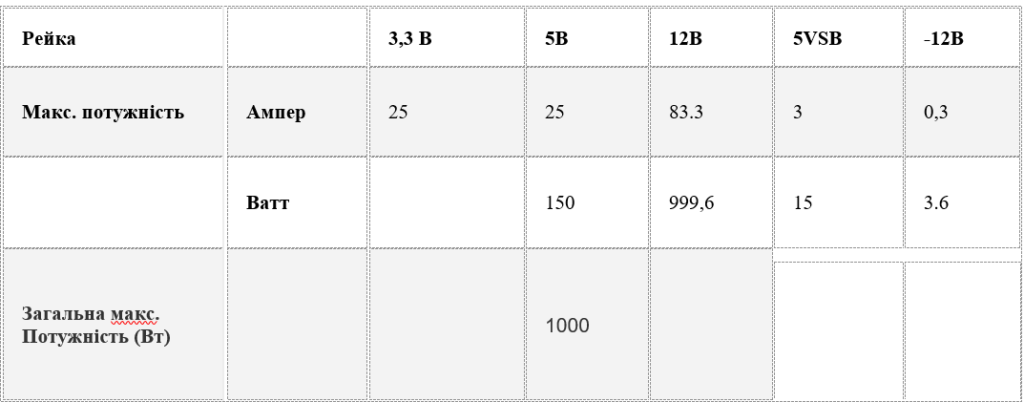

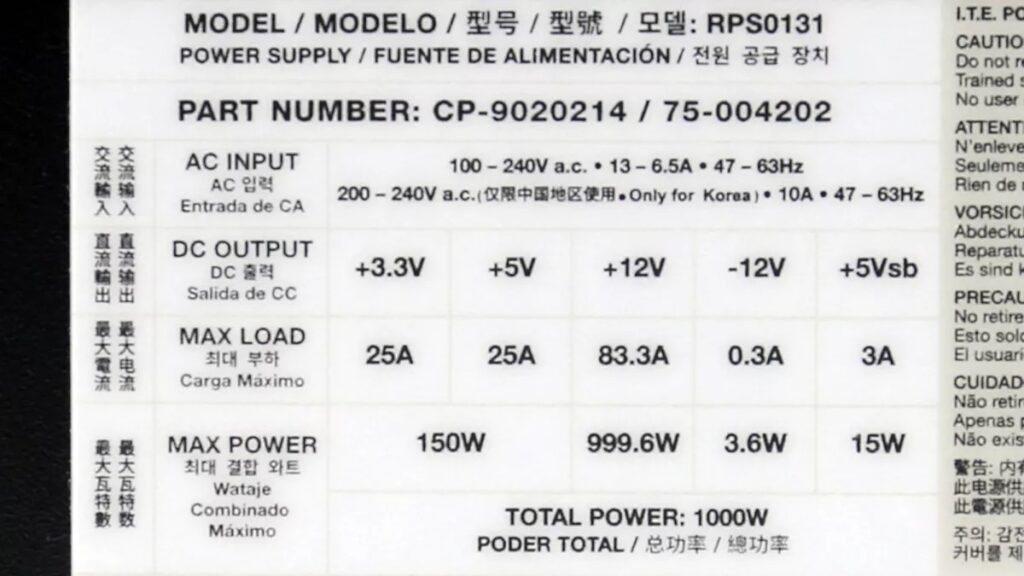

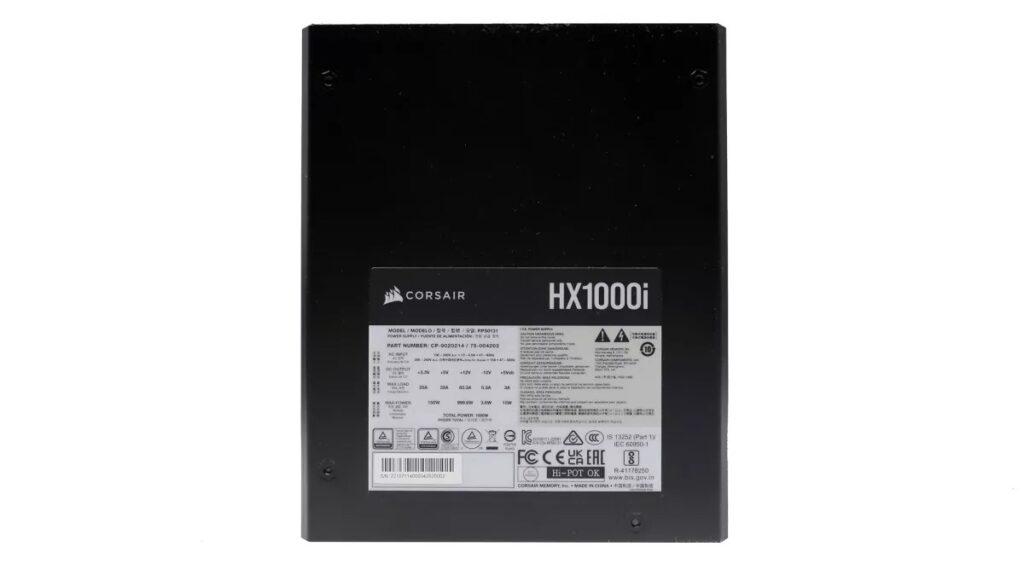

Характеристики живлення

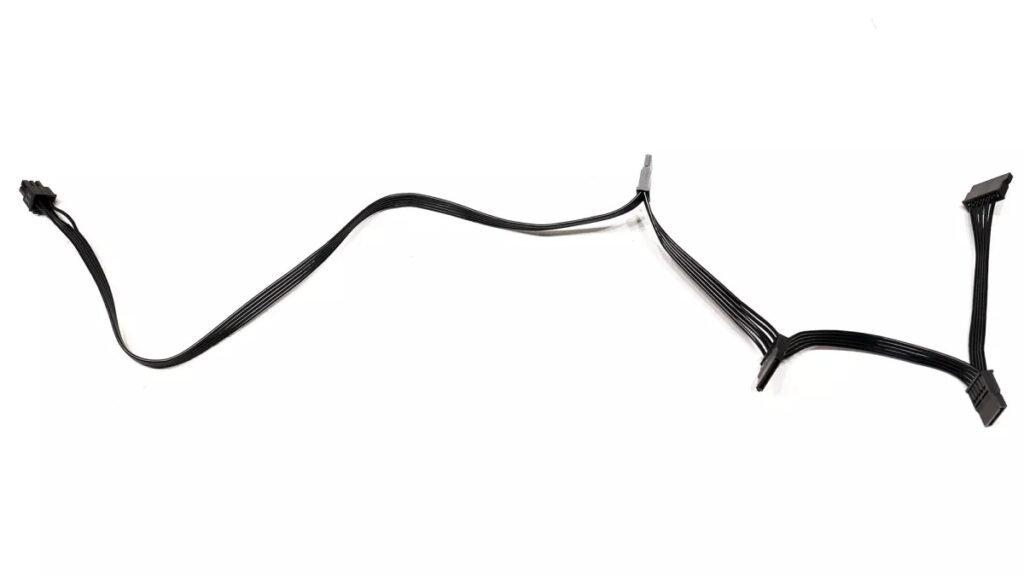

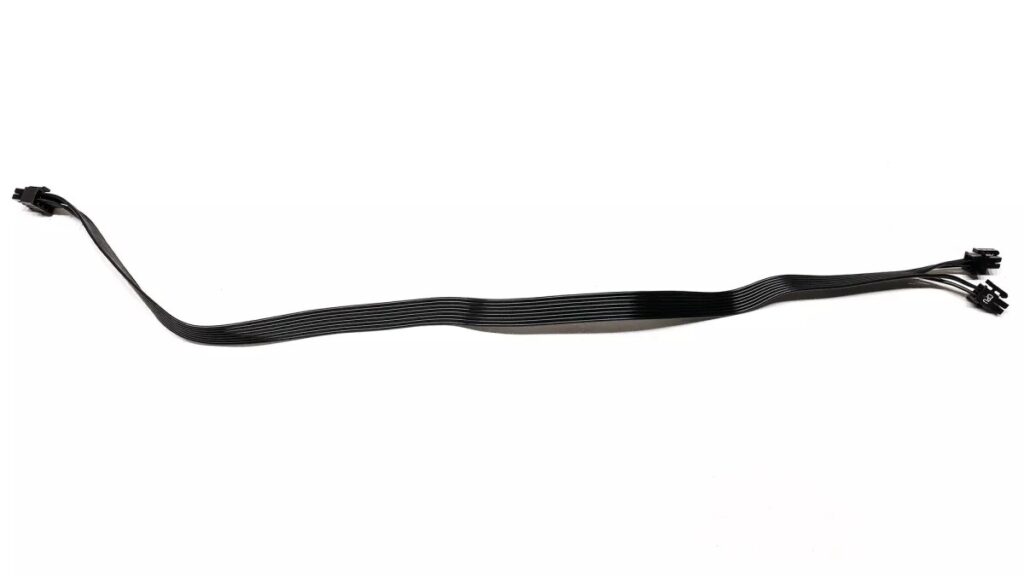

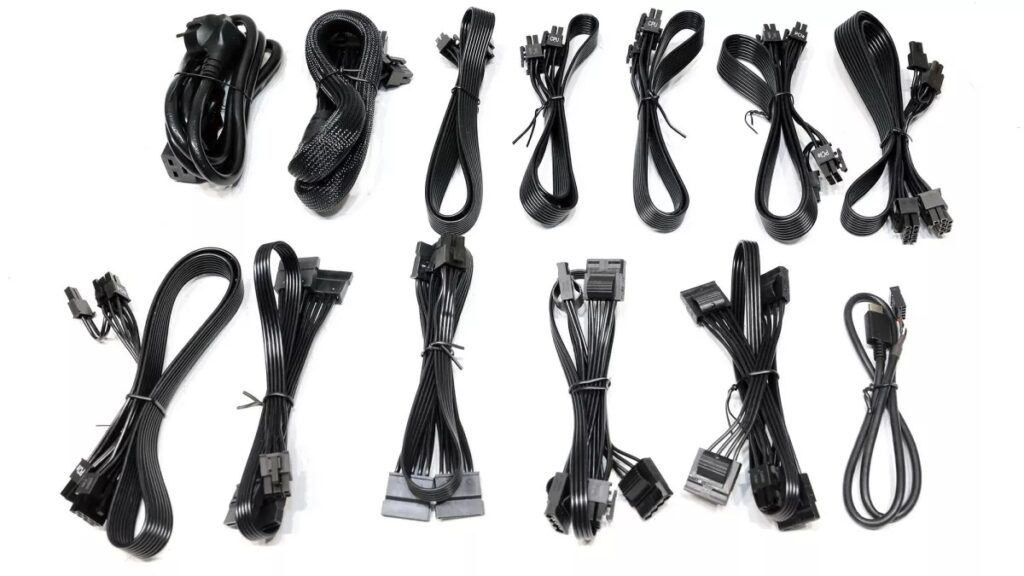

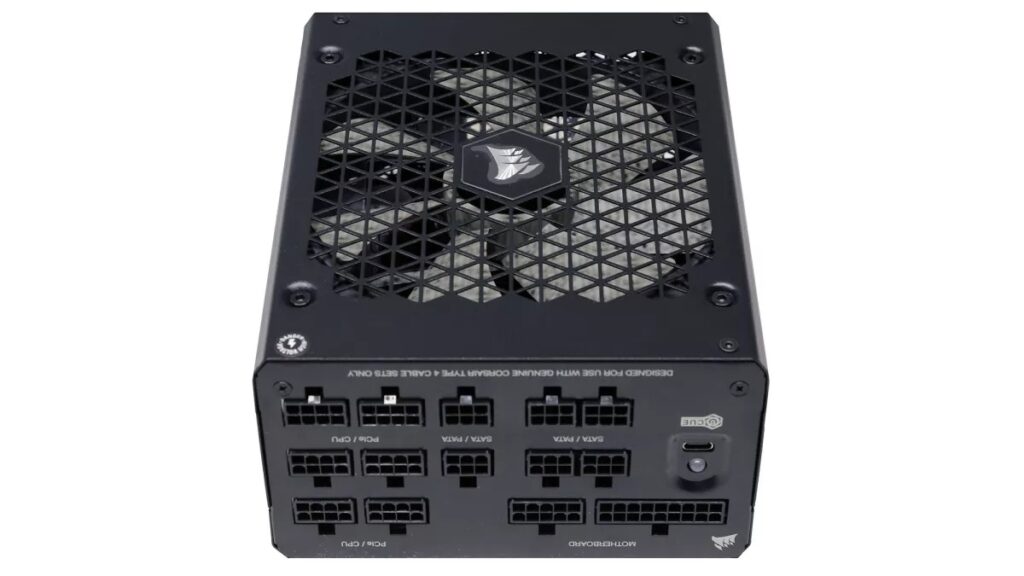

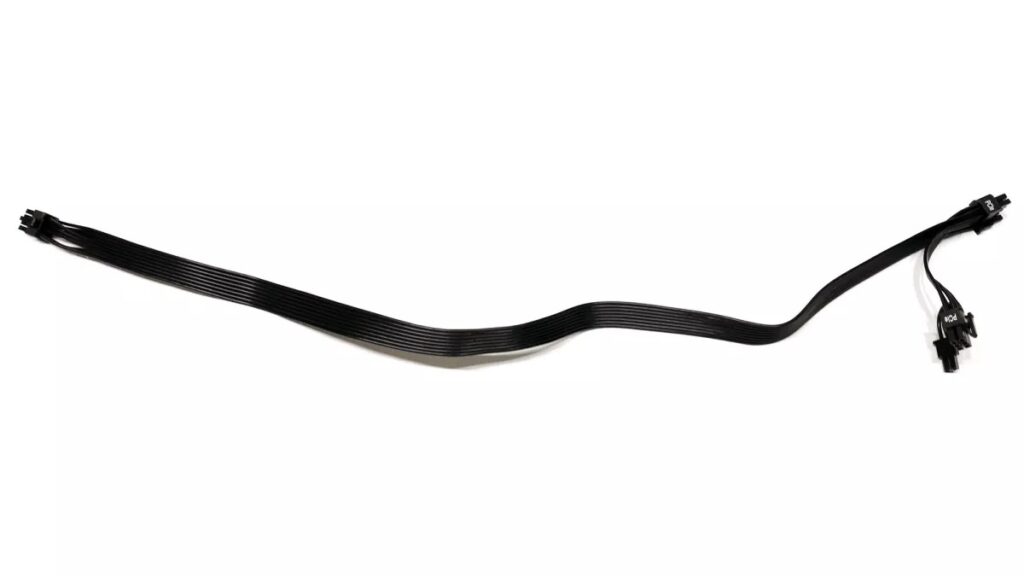

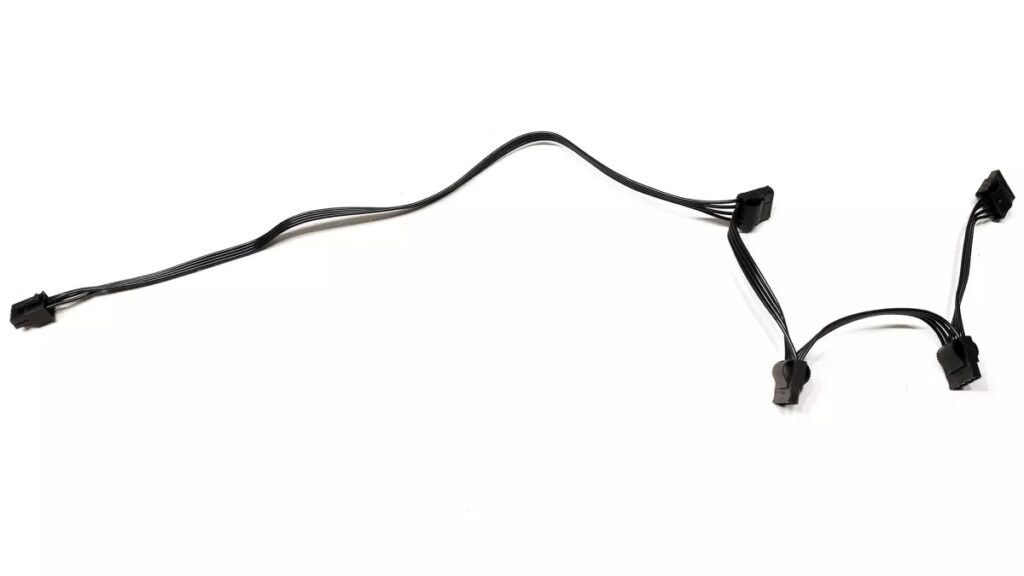

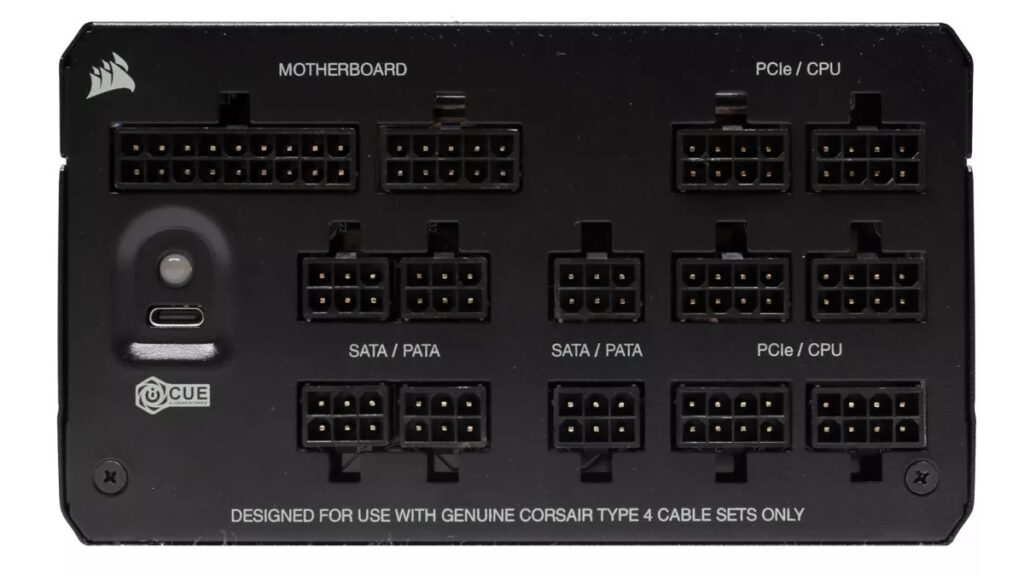

Кабелі та роз’єми

Опис	Кількість кабелів	Кількість конекторів (загальна)	Калібр	У кабельних конденсаторах

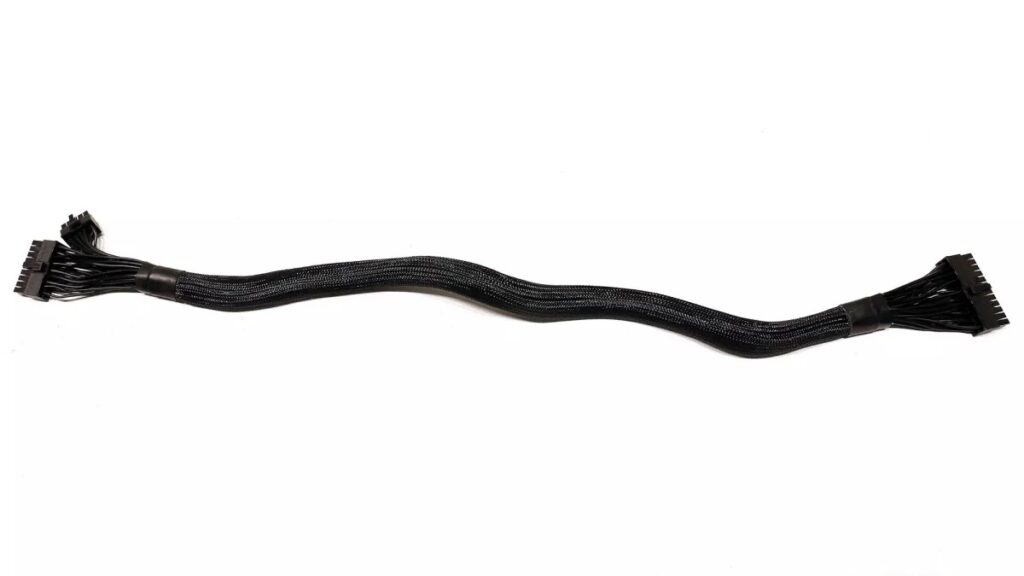

Роз’єм ATX 20+4 pin (600mm)	1	1	16-22AWG	Немає
4+4 контактний EPS12V (650 мм)	3	3	18AWG	Немає
6+2-контактний PCIe (680 мм+100 мм)	3	6	16-18AWG	Немає
SATA (450 мм + 115 мм + 115 мм + 115 мм)	2	8	18AWG	Немає
4-контактний Molex (450мм+100мм+100мм+100мм)	2	8	18AWG	Немає

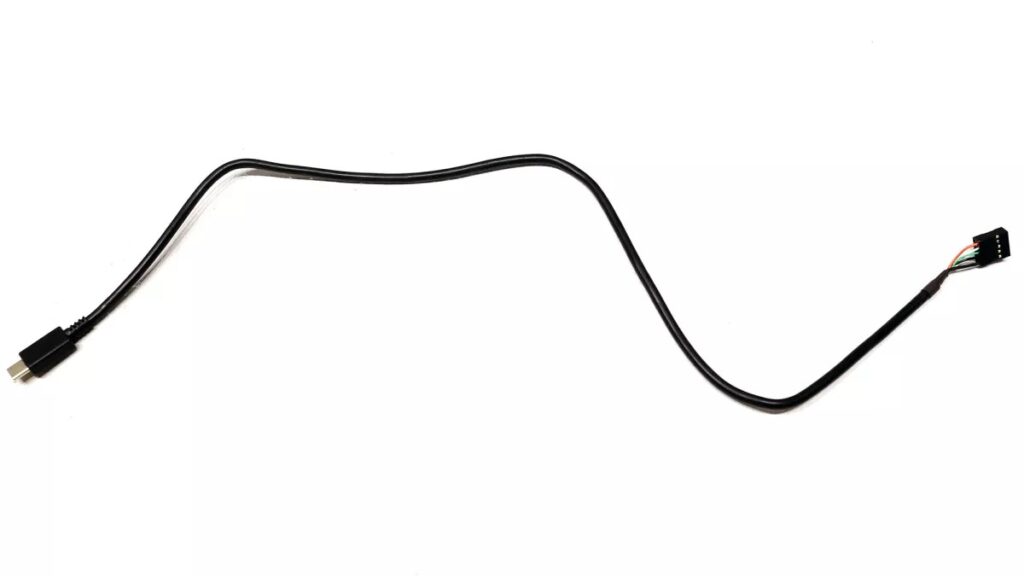

Роз’ємний кабель USB типу C до материнської плати (520 мм)	1	1	24-28AWG	Немає

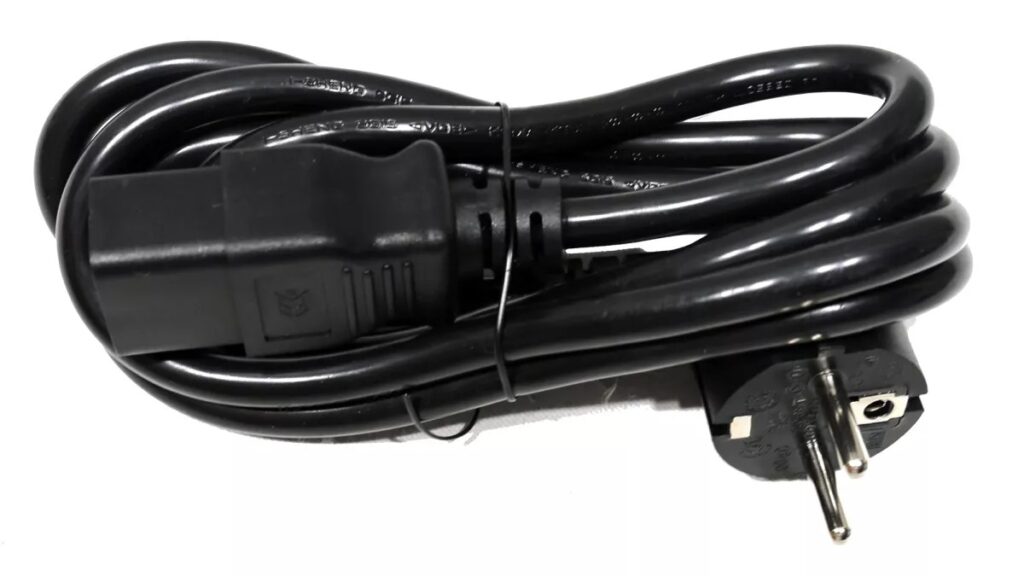

Шнур живлення змінного струму (1370 мм) – з’єднувач C19	1	1	16AWG	–

Багато кабелів і роз’ємів, але немає 12VHPWR, оскільки ця модель була розроблена до того, як ATX 3.0 став остаточним. Тим не менш, ми впевнені, що Corsair вже працює над своїм оновленням. Готова версія ATX 3.0 і PCIe 5.0.

Три роз’єми EPS на спеціальних кабелях дозволять вам живити найбільш енергоємні комбінації материнської плати та процесора, тоді як шести PCIe достатньо для потужності цього блоку живлення. Єдина проблема – невелика відстань між периферійними роз’ємами.

Аналіз компонентів

Загальні дані
Виробник (OEM)	CWT
Тип друкованої плати	Двосторонній
Первинна сторона
Перехідний фільтр	6x Y ковпачки, 2x X ковпачки, 2x CM дроселі, 1x MOV, 1x CM02X (розрядний IC)

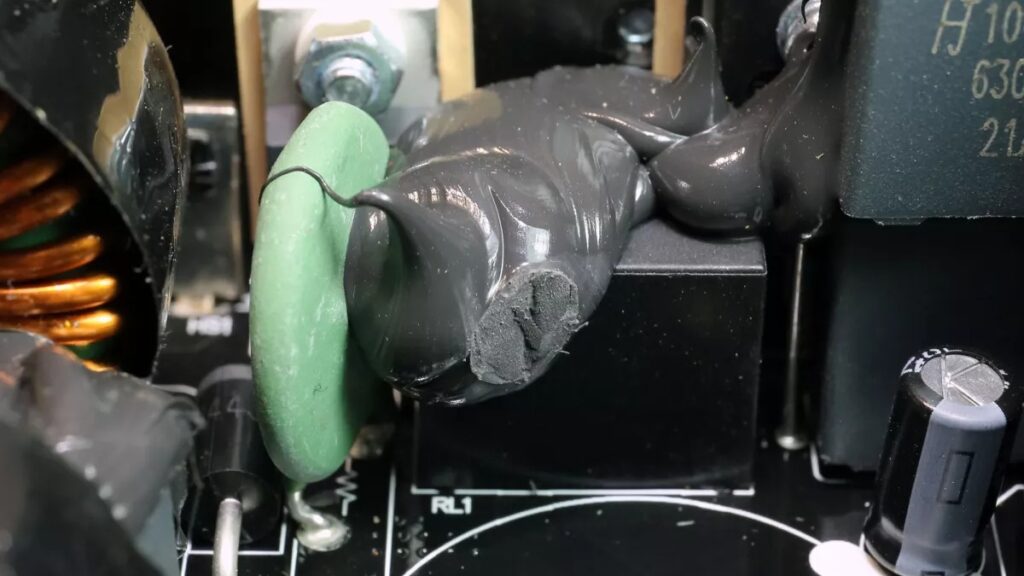

Захист від кидка	1x NTC термістор SCK20-150 (15 Ом) і реле
Мостовий випрямляч(и)	2x Vishay LVB2560 (600 В, 25 А при 105°C)
MOSFET APFC	2x On Semiconductor FCPF067N65S3 (650 В, 28 A при 100°C, Rds (увімкнено): 0,067 Ом)
Підвищувальний діод APFC	2x Infineon IDH08 G65C6 (650 В, 8 А при 145°C)

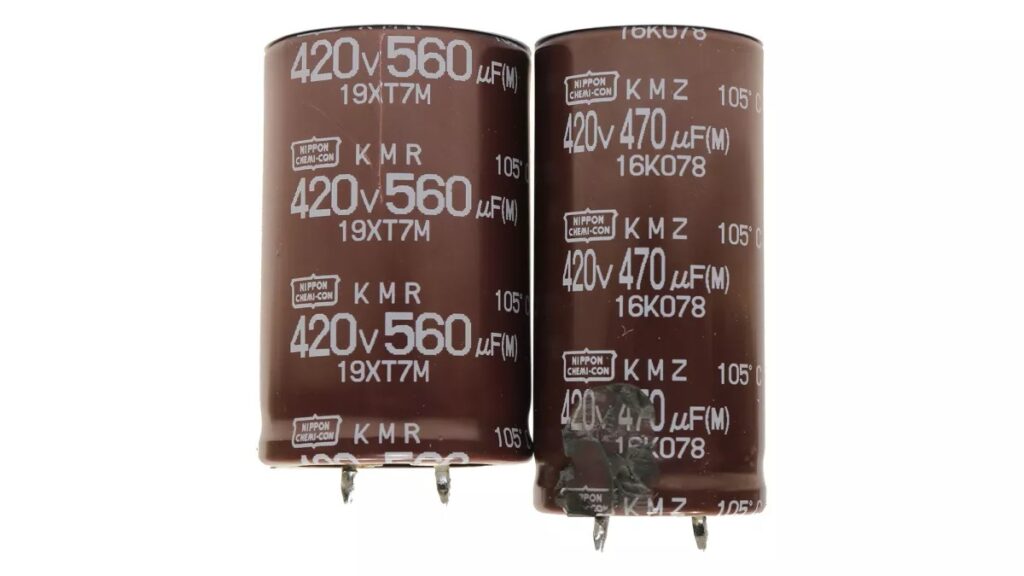

Об’ємні кришки	1x Nippon Chemi-Con (420 В, 470 мкФ, 2000 год при 105 °C, KMZ ) і 1x Nippon Chemi-Con (420 В, 560 мкФ, 2000 год при 105 °C, KMR )
Головні комутатори	2x Infineon IPW60R099P6 (600 В, 24 А при 100°C, Rds (увімкнено): 0,099 Ом)
Цифрові контролери	2x Texas Instruments UCD3138A
MCU	Мікросхема PIC32MM0064GPM036
Топологія	Первинна сторона: напівцифровий, перемежований PFC, напівмостовий і LLC перетворювач Вторинна сторона: синхронне випрямлення та перетворювачі DC-DC
Вторинна сторона
МОП-транзистори +12 В	10 Infineon  BSC014N04LS (40 В, 125 A при 100°C, Rds (увімкнено): 1,4 мОм)

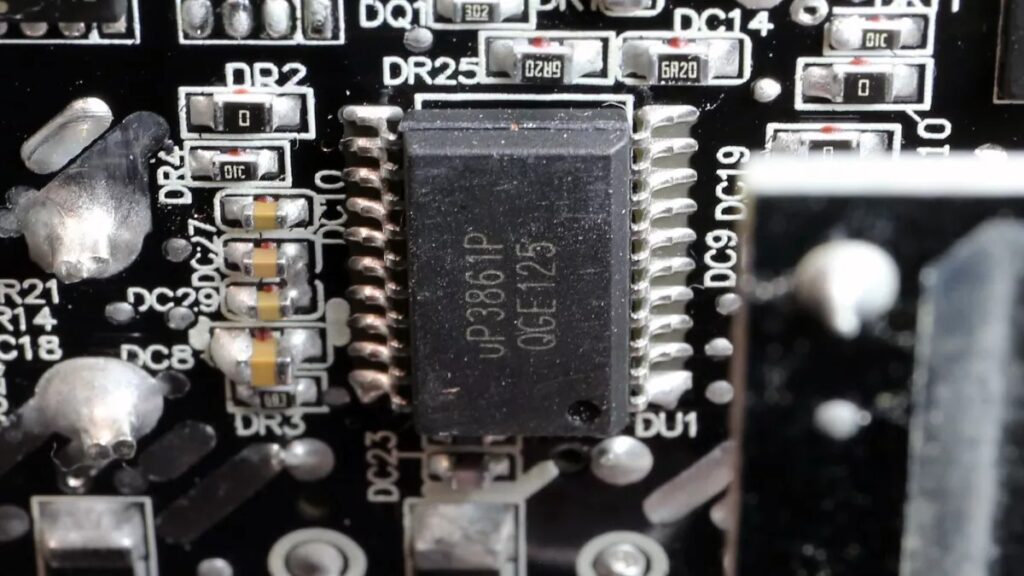

5 В і 3,3 В	Перетворювачі постійного струму в постійний струм: 6x UBIQ QM3054M6 (30 В, 61 A при 100 °C, Rds (увімкнено): 4,8 мОм) ШІМ-контролери: uPI-Semi uP3861P
Фільтруючі конденсатори	Електролітичний: 2x Nichicon (2-5000 год при 105 °C, HD), 2x Nippon Chemi-Con (1-5000 год при 105 °C, KZE ), 9x Nippon Chemi-Con (4-10 000 год при 105 °C, KY), 2x Rubycon (4-10 000 год при 105°C, YXF ) Полімер: 16x United Chemi-Con, 23x FPCAP
Науковий керівник І.Ц	Weltrend WT7502R (OVP, UVP, SCP, PG)
Контролер вентилятора	Мікросхема PIC32MM0064GPM036
Модель вентилятора	Corsair NR140P (140 мм, 12 В, 0,22 A, вентилятор з гідродинамічним підшипником)
5VSB Схема

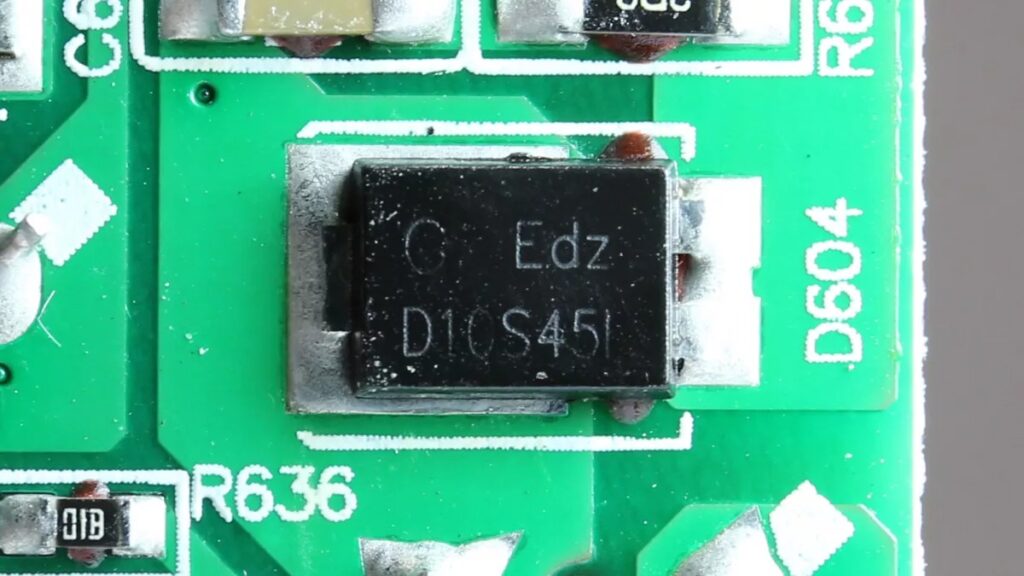

Випрямляч	1x Silan SVF4N65RDTR FET (650 В, 2,5 A при 100 °C, Rds (увімкнено): 2,7 Ом) і 1x D10PS45L SBR (45 В, 10 A)
Резервний ШІМ контролер	На Bright OB5282CP

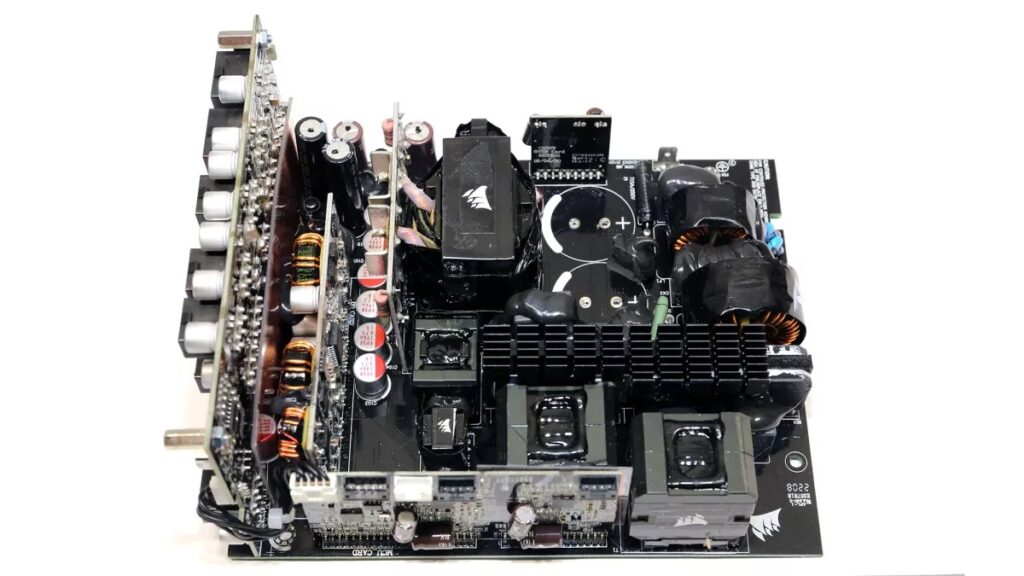

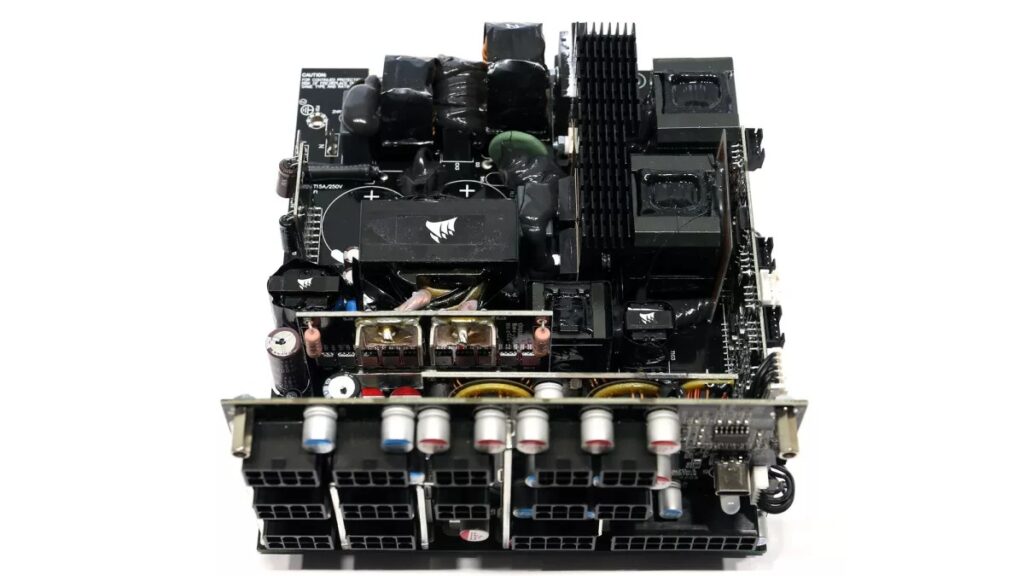

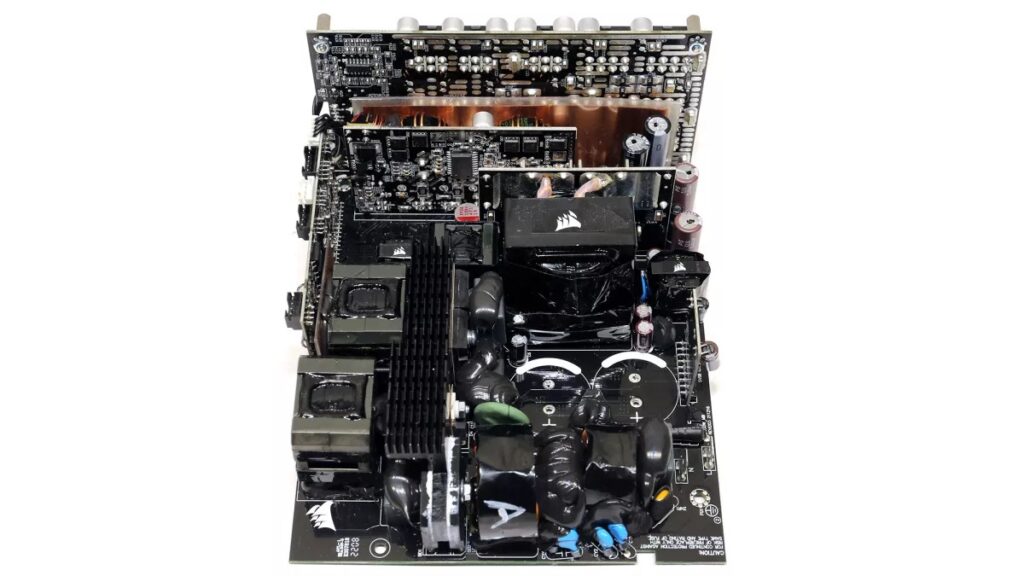

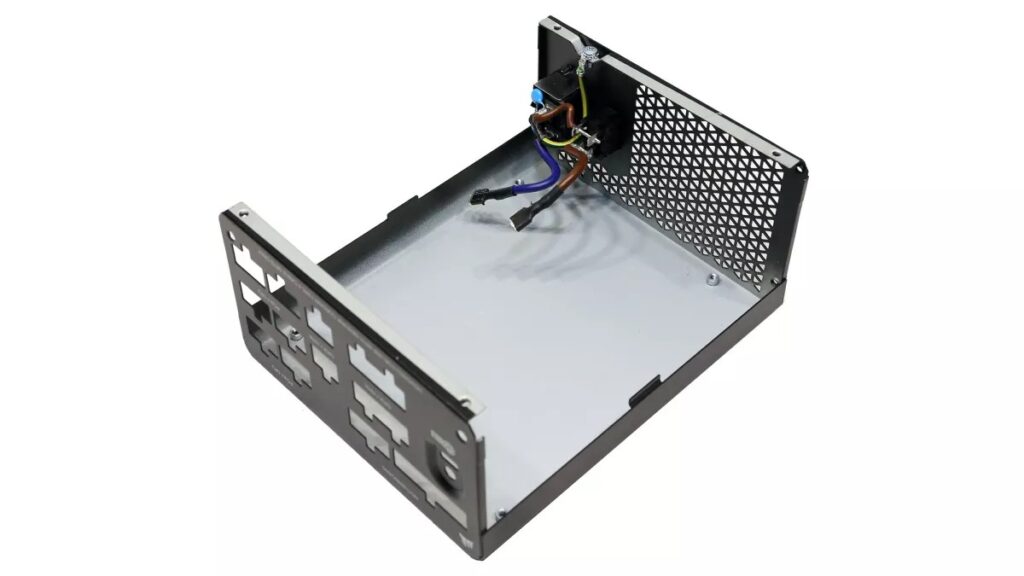

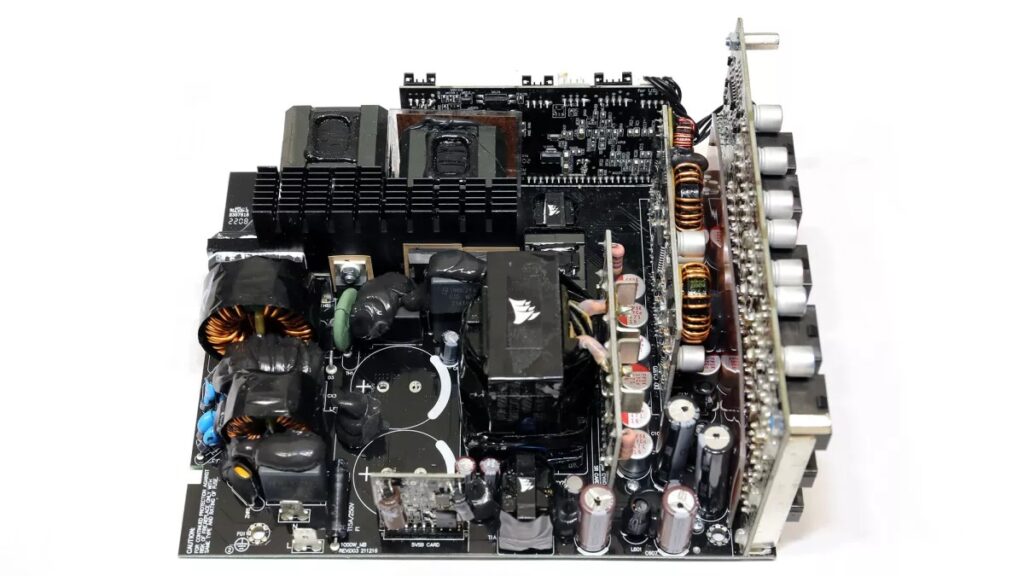

Ця платформа CWT була розроблена спільно з інженерами Corsair, тому CWT не має права передавати її іншим брендам. Ця платформа є ексклюзивною лише для Corsair. Дизайн сучасний, з використанням цифрових контролерів для більшості частин, включаючи всю первинну сторону та частину вторинної сторони. Якість збірки висока, з першокласними деталями. Саме тому ціна на даний товар підвищена. Знайти хороші запчастини за розумними цінами в наш час практично неможливо.

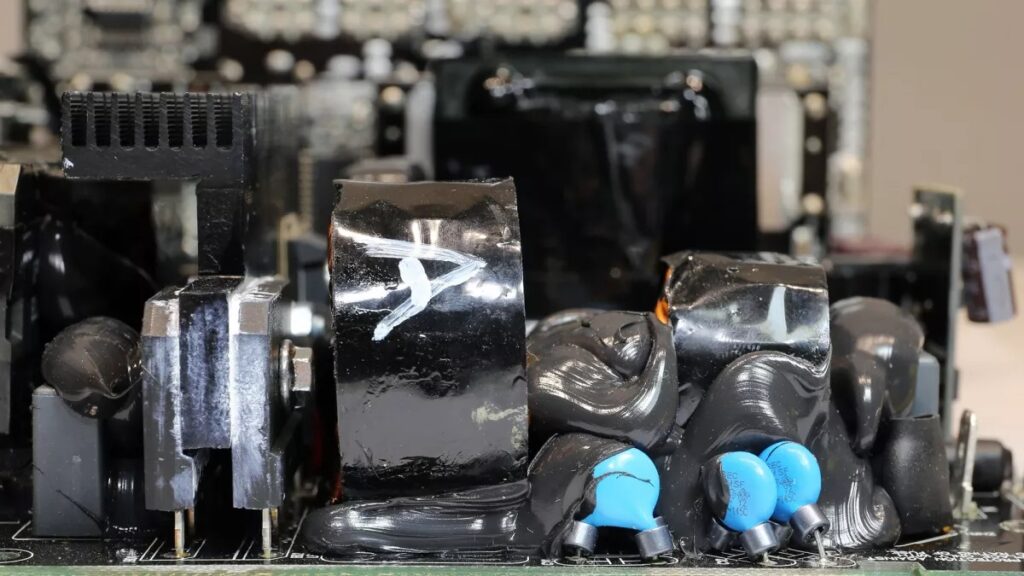

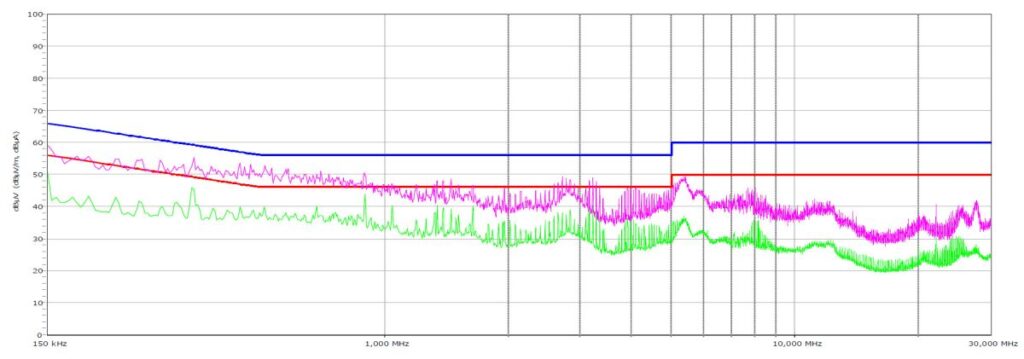

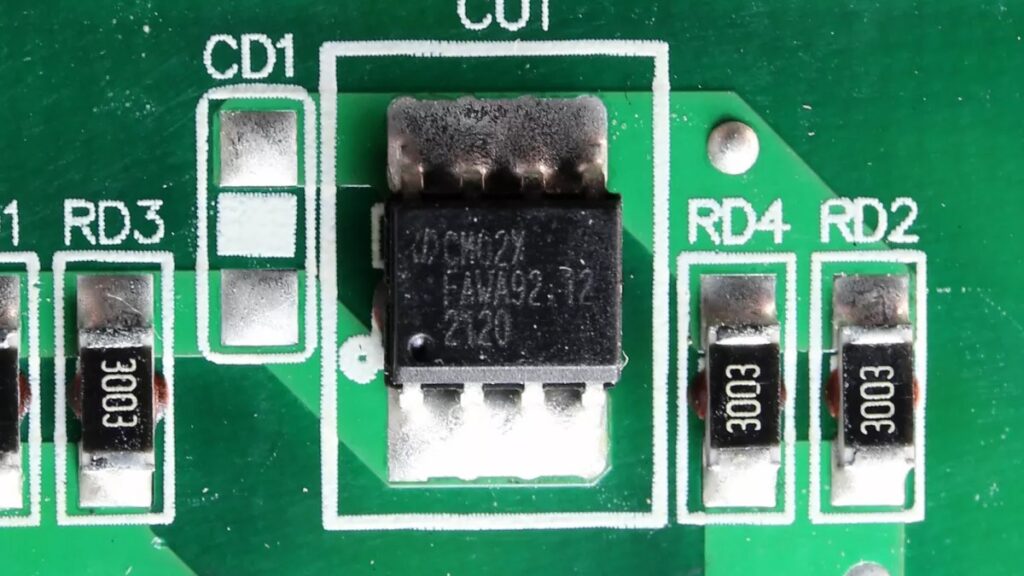

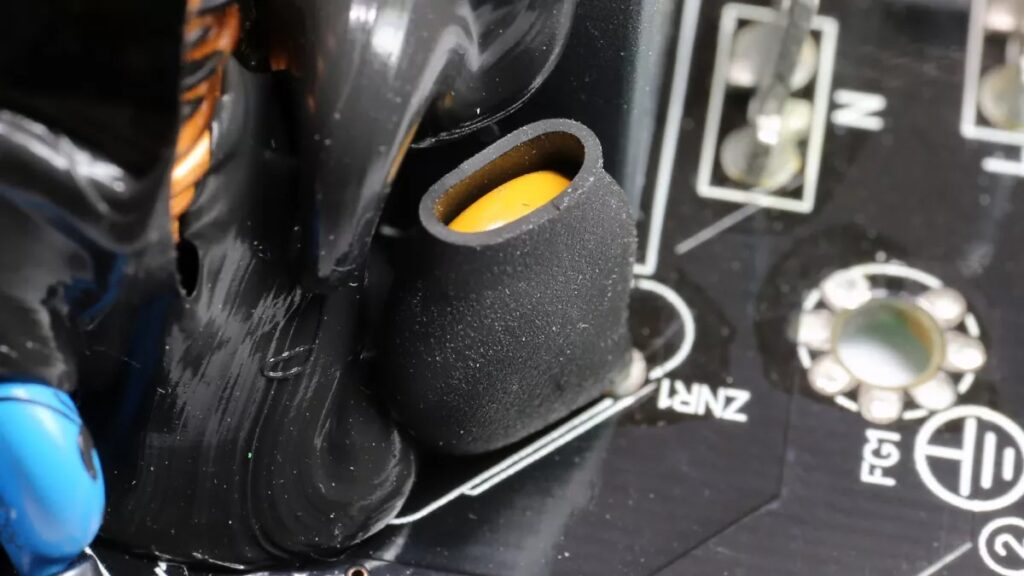

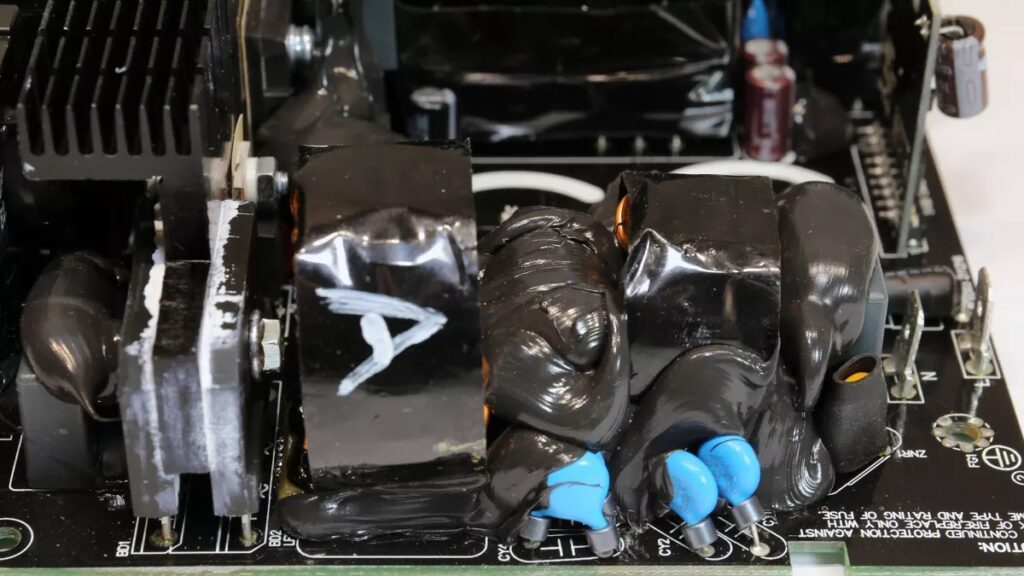

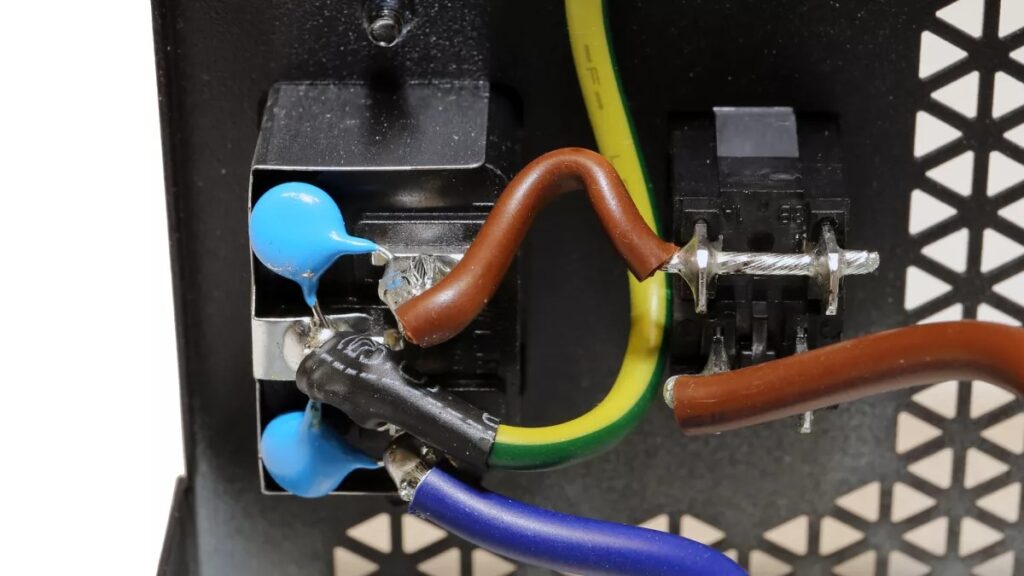

Фільтр перехідних процесів/EMI завершено.

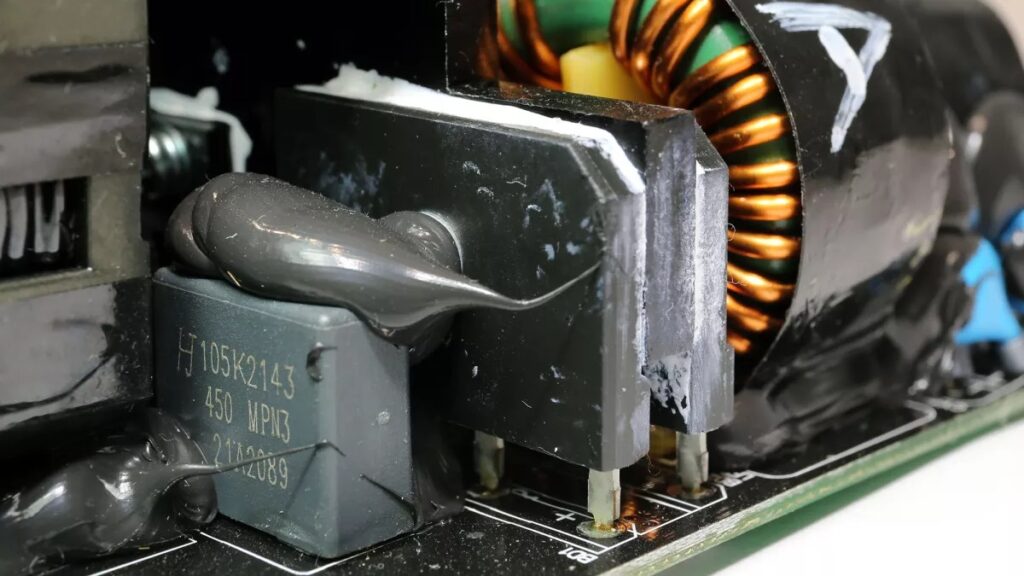

Пара мостових випрямлячів може витримувати до 50 ампер, легко задовольняючи вимоги цього блоку живлення.

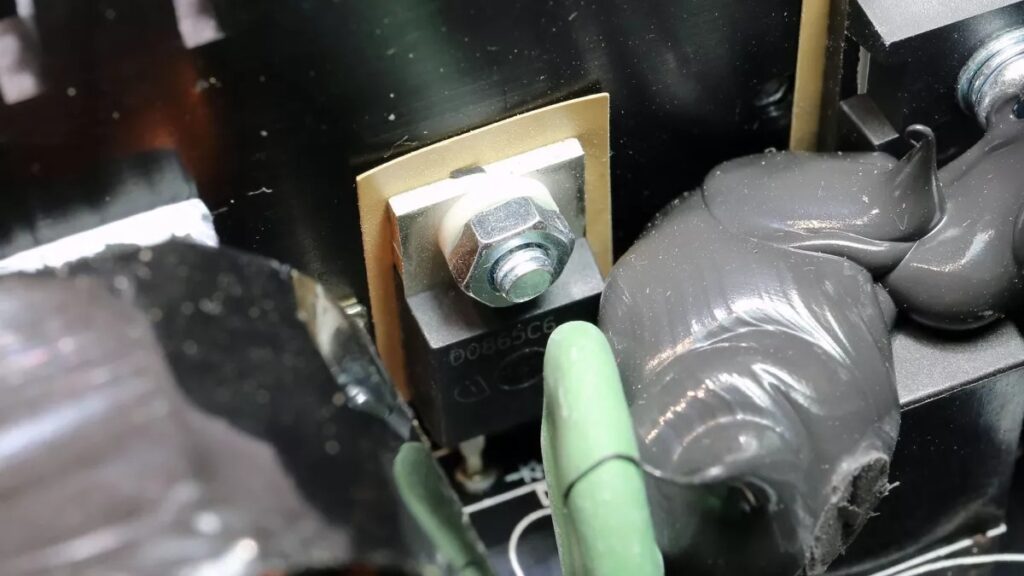

Перетворювач APFC використовує два польових транзистора On Semiconductor і два підсилювальних діоди Infineon. Він має цифрове керування для оптимальної роботи.

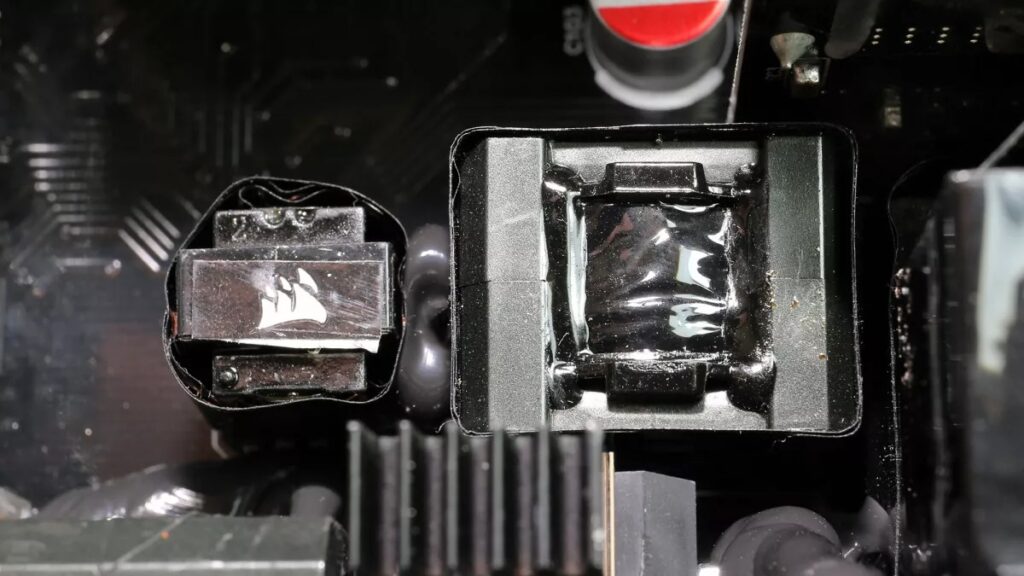

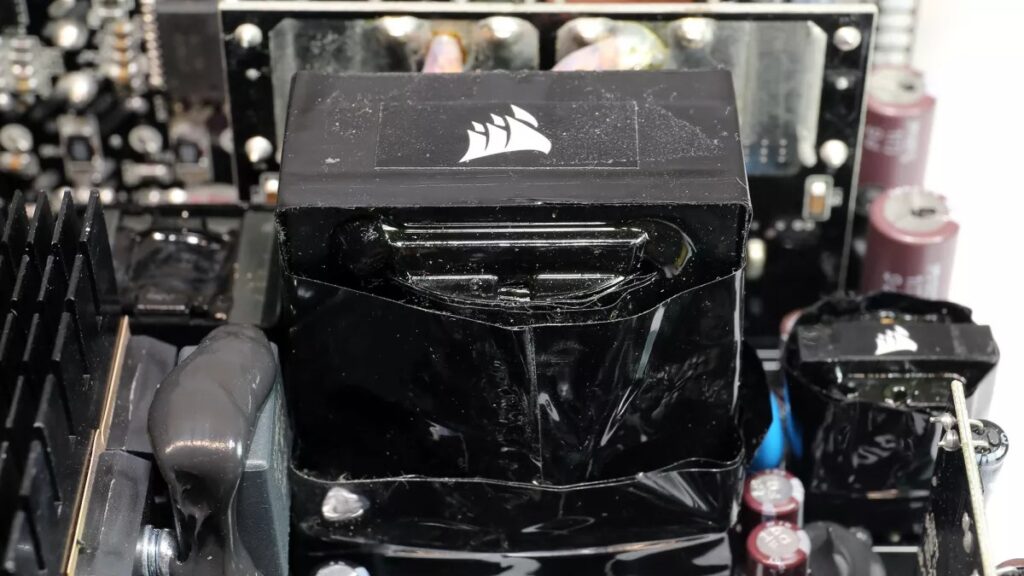

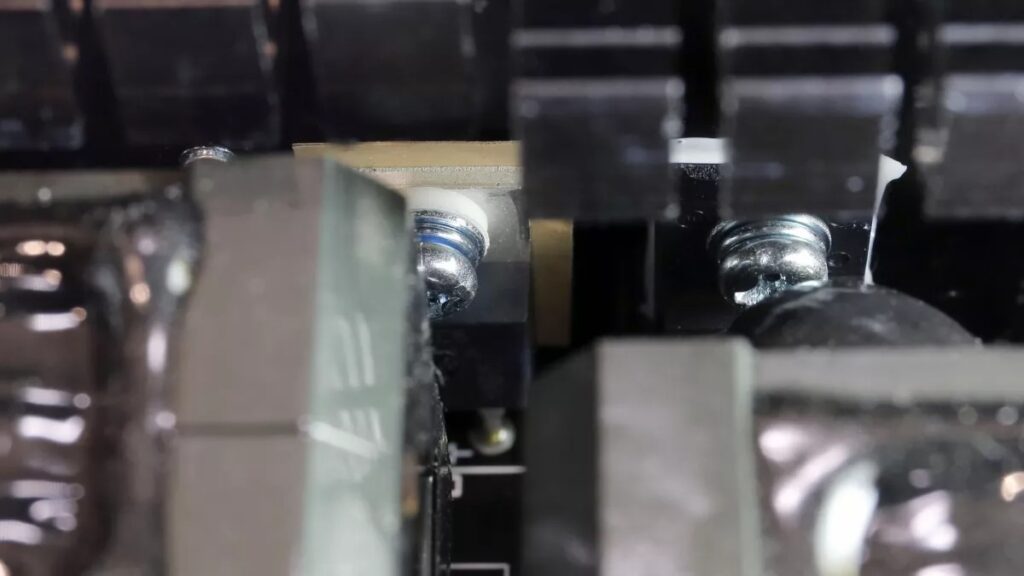

Основні польові транзистори встановлені в напівмостовій топології, а резонансний LLC також використовується для підвищення ефективності.

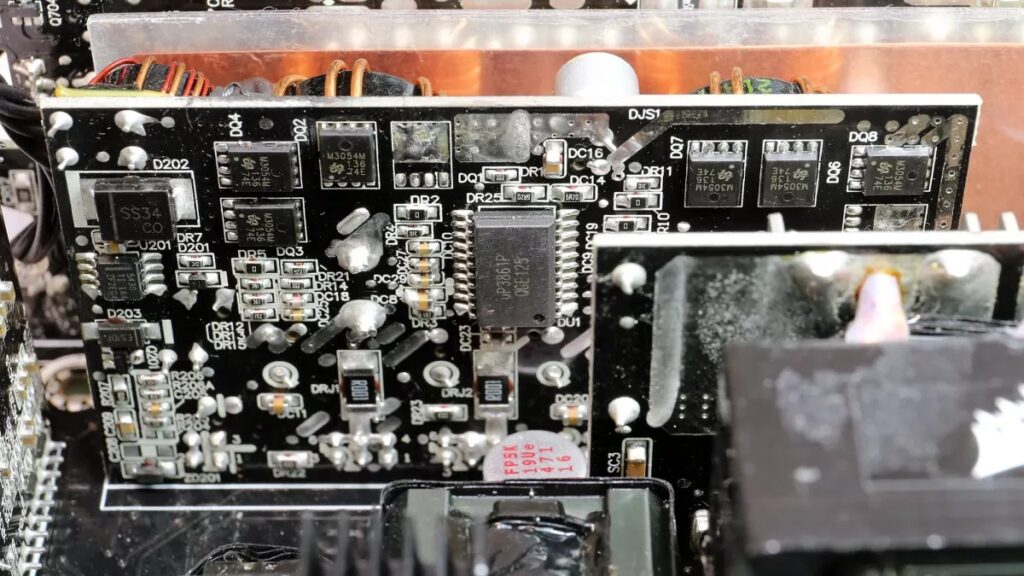

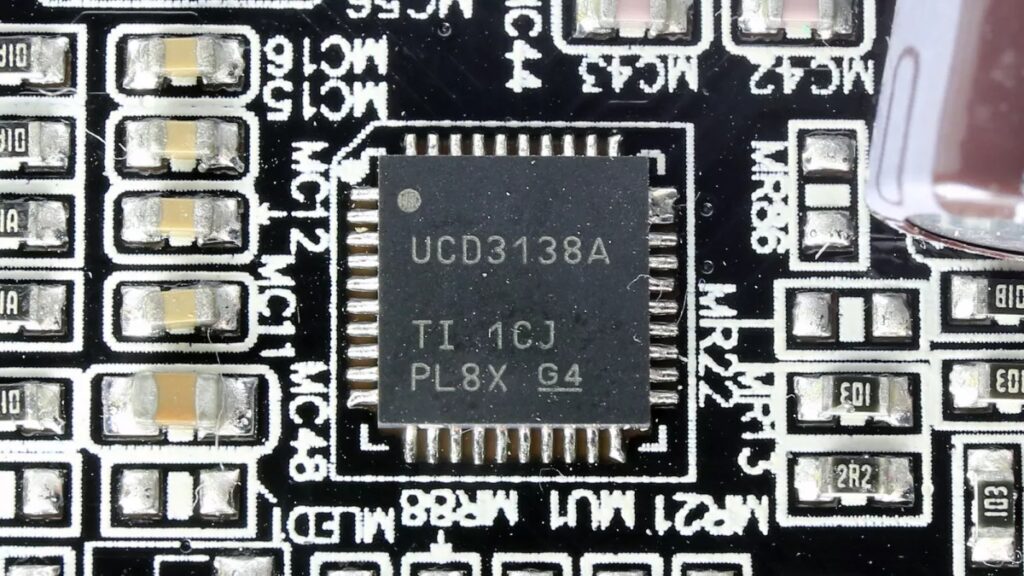

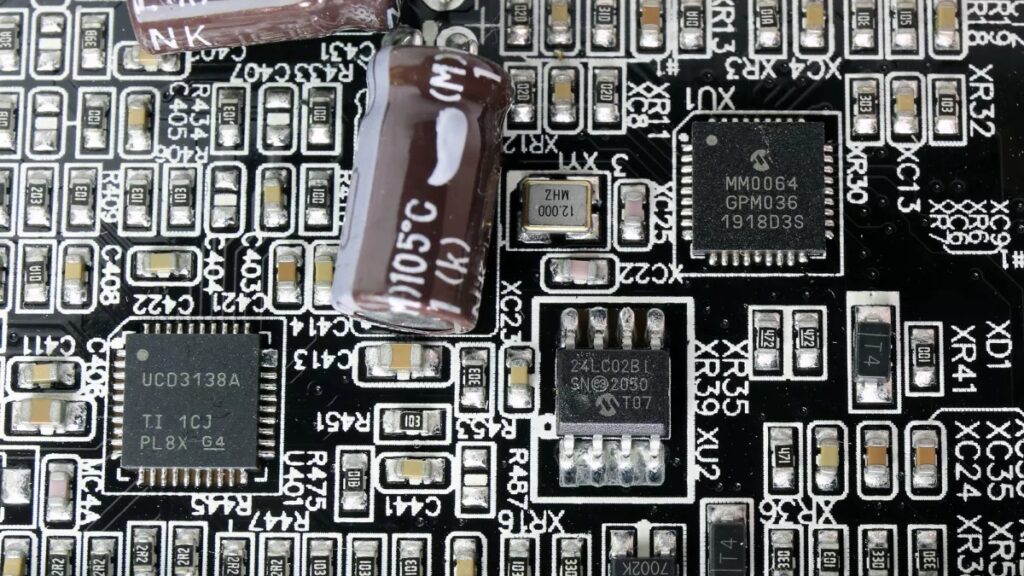

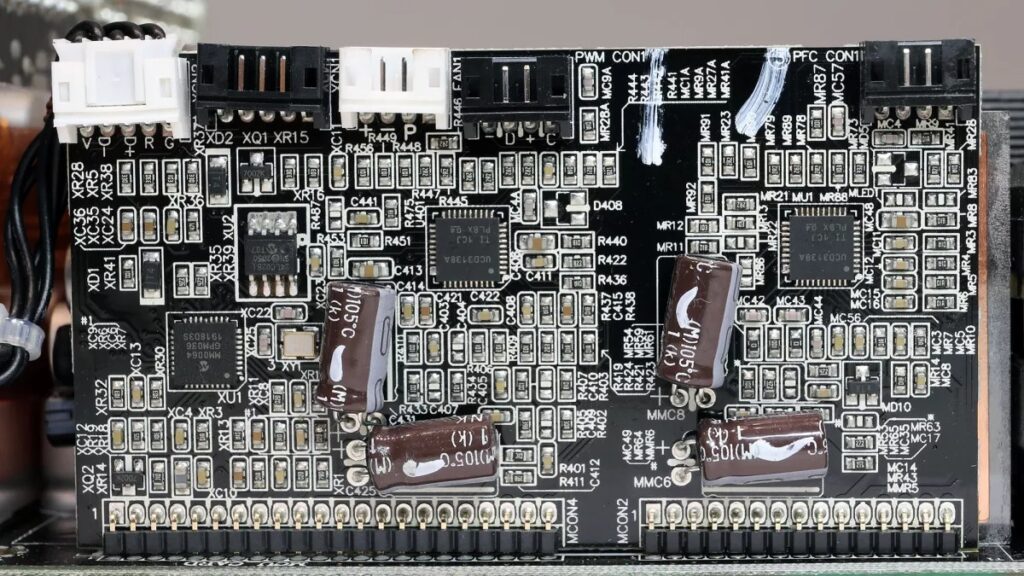

Плата, на якій розміщені всі цифрові контролери.

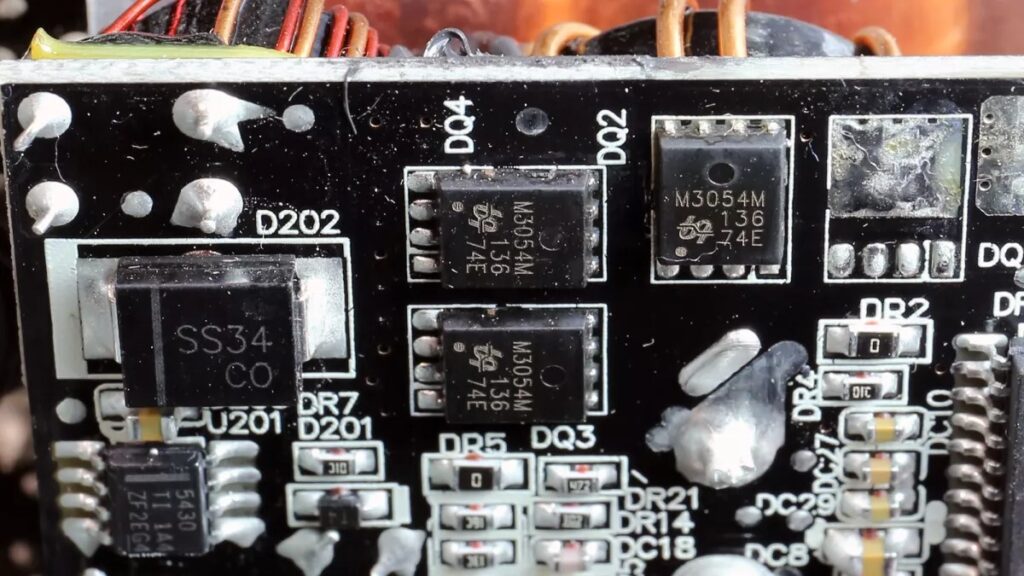

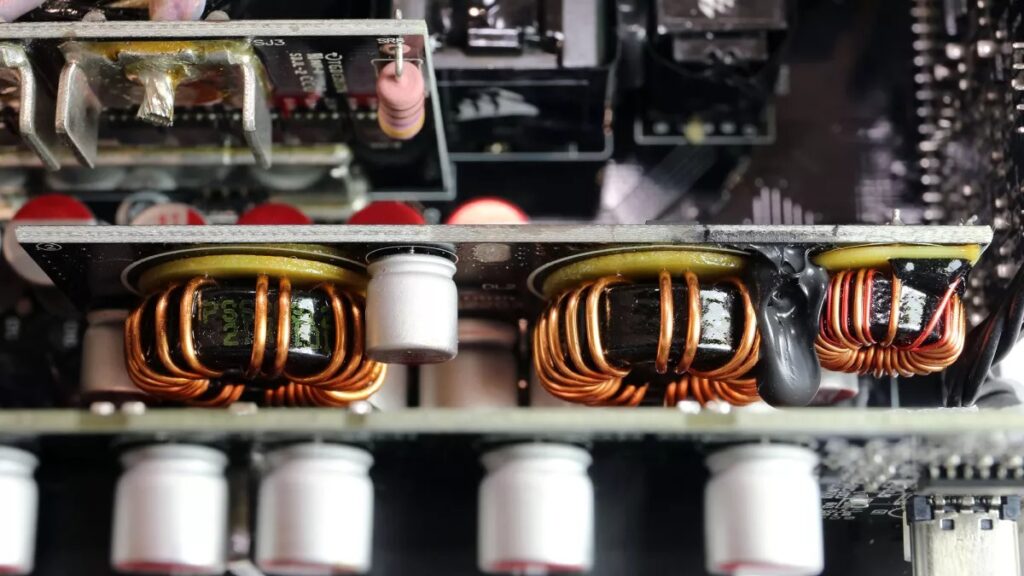

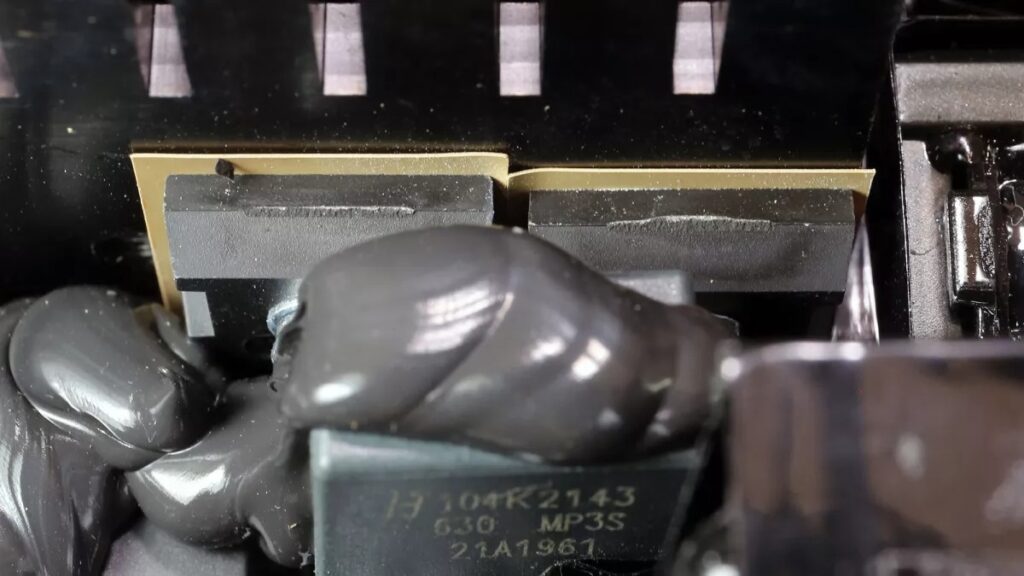

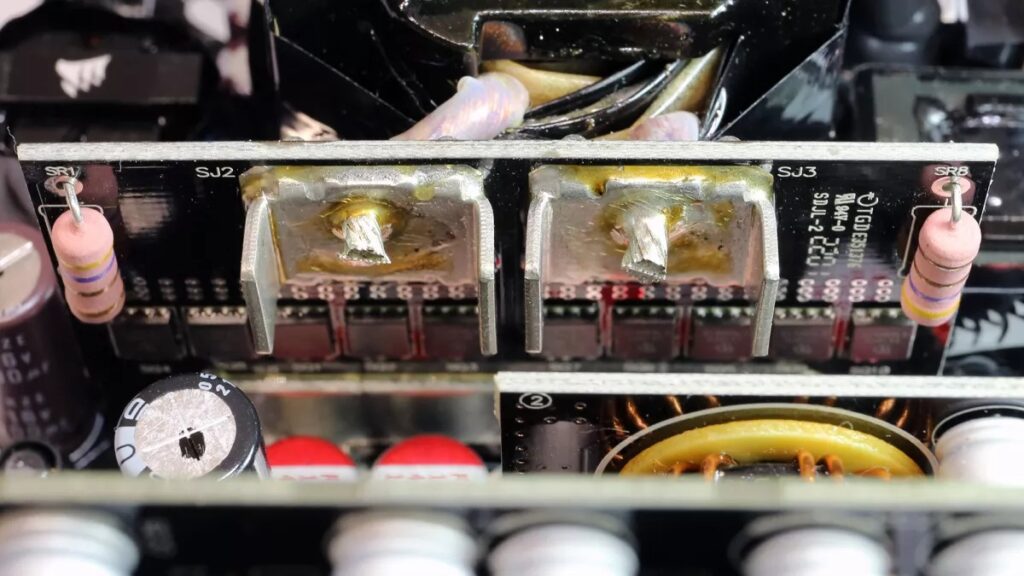

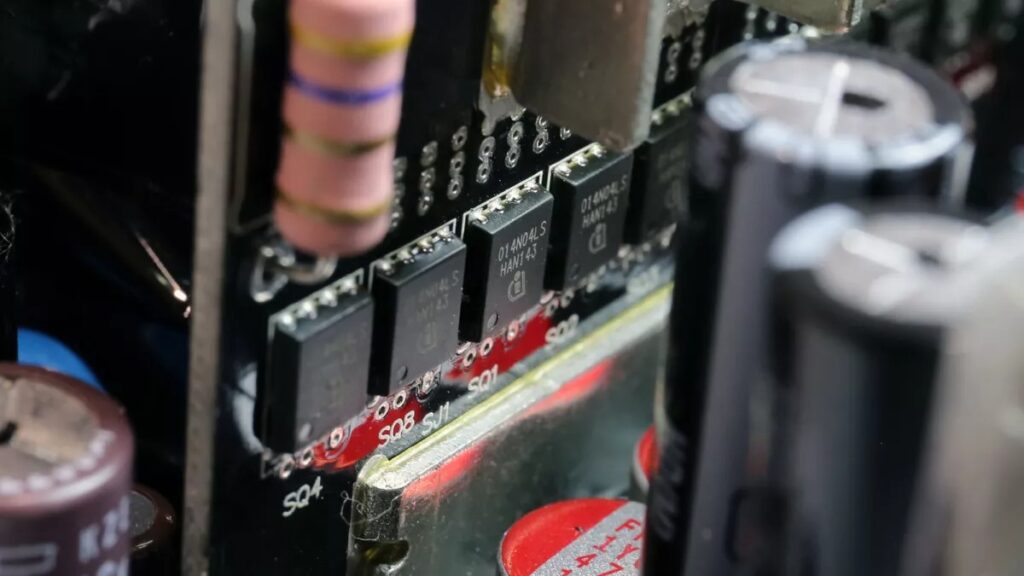

Десять польових транзисторів Infineon регулюють шину 12 В. Допоміжні рейки генеруються через пару перетворювачів DC-DC. Останні разом із схемою 5VSB є єдиними, що використовують аналогові контролери, і тому ми називаємо цю платформу напівцифровою, а не повністю цифровою.

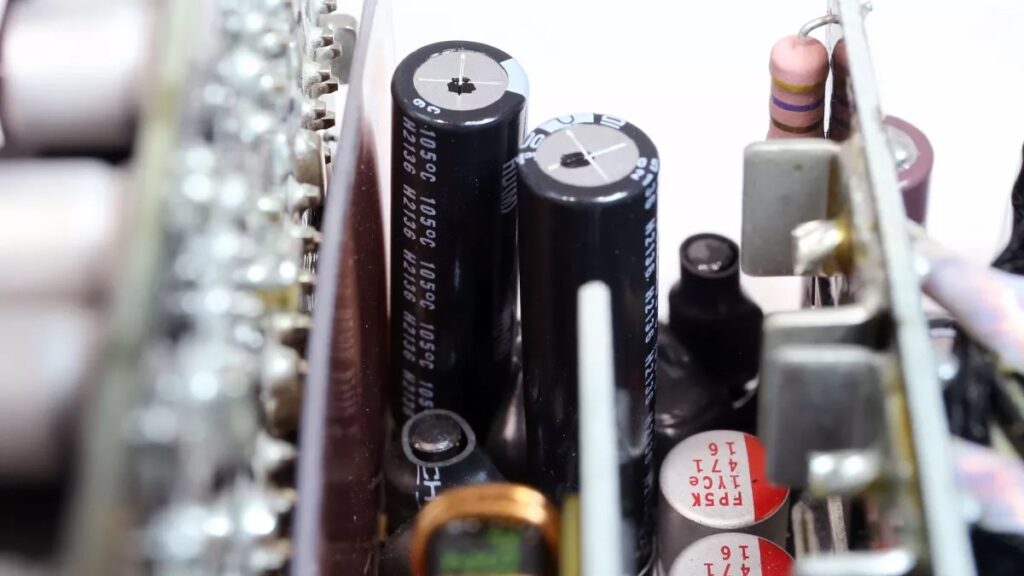

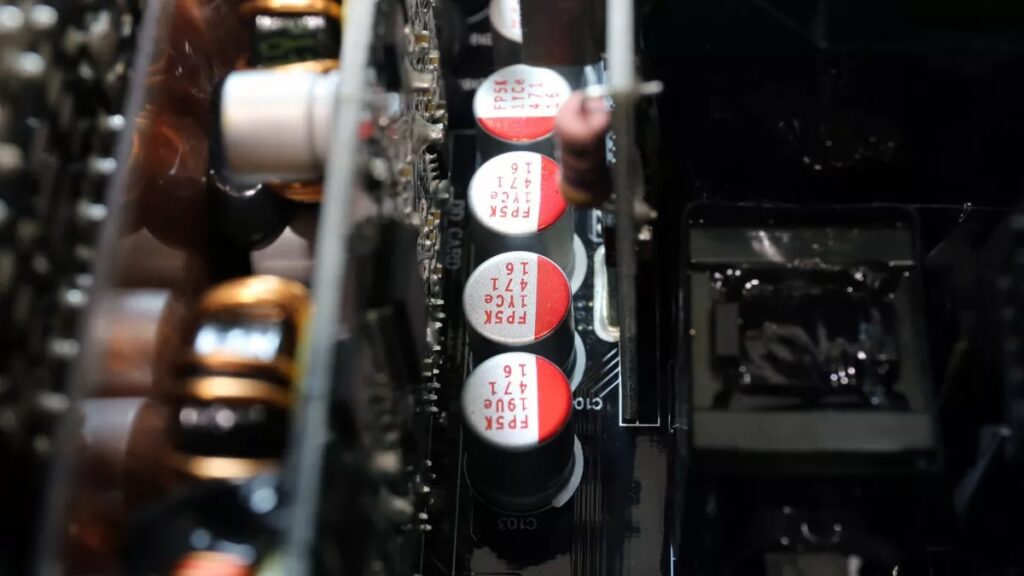

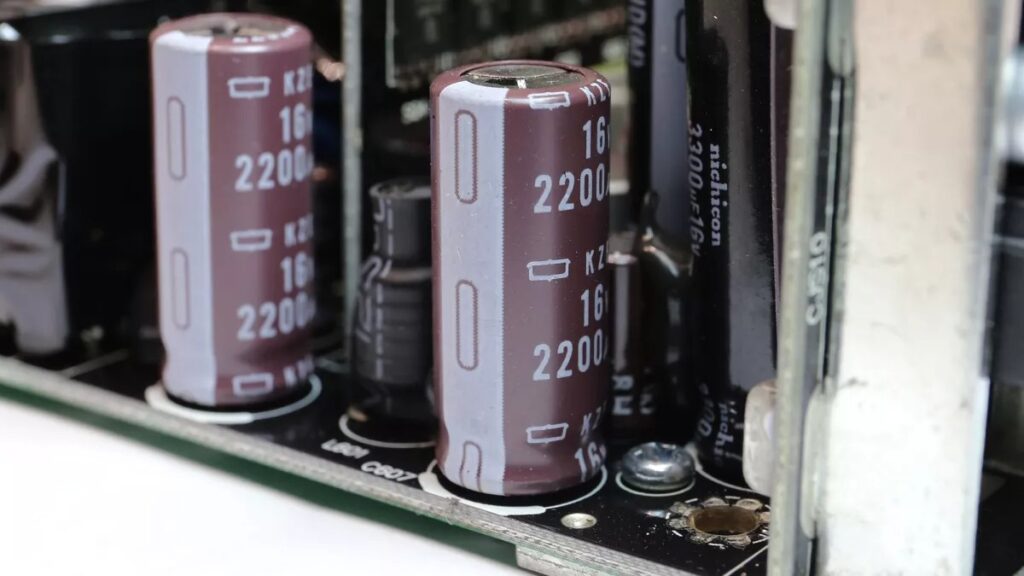

Фільтрувальні ковпачки високої якості, і вони без проблем переживуть тривалу гарантію, якщо ви добре ставитеся до блоку живлення.

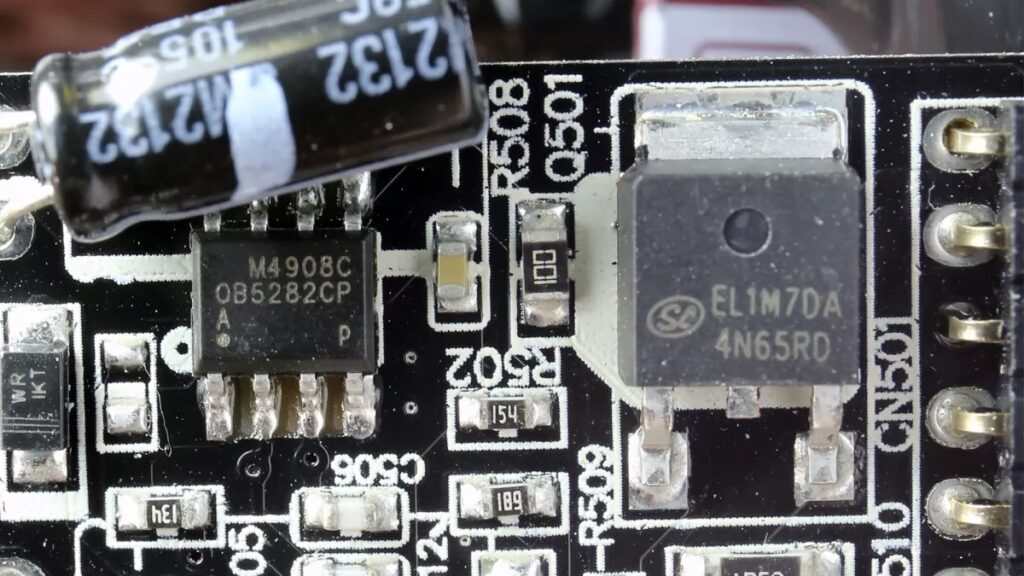

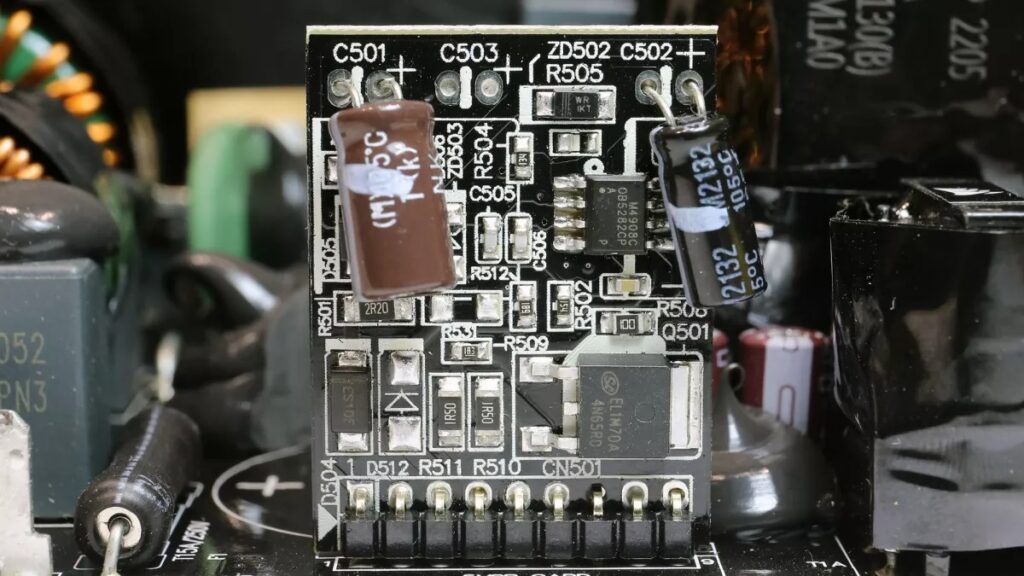

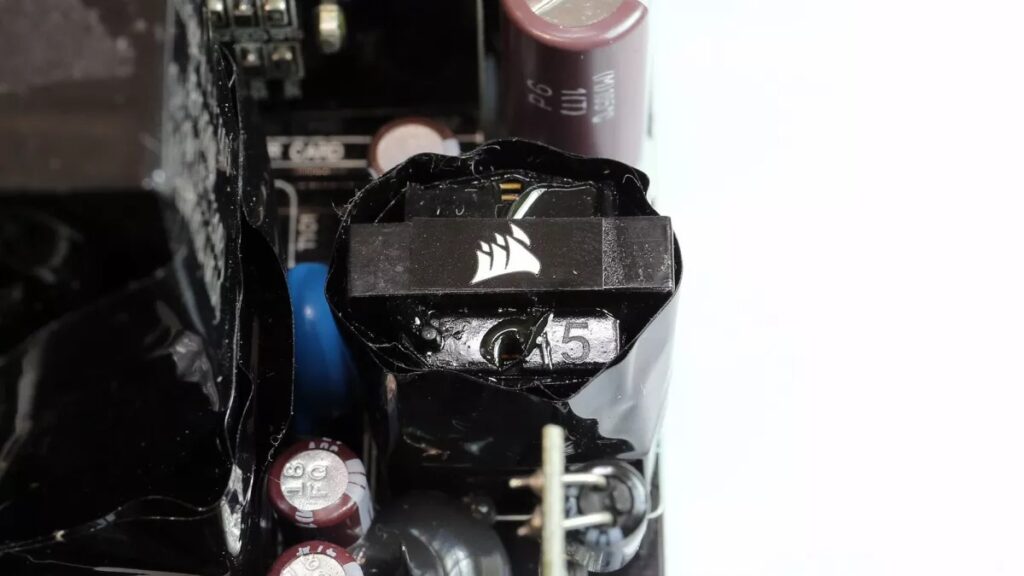

Резервним ШІМ-контролером є On Bright OB5282CP .

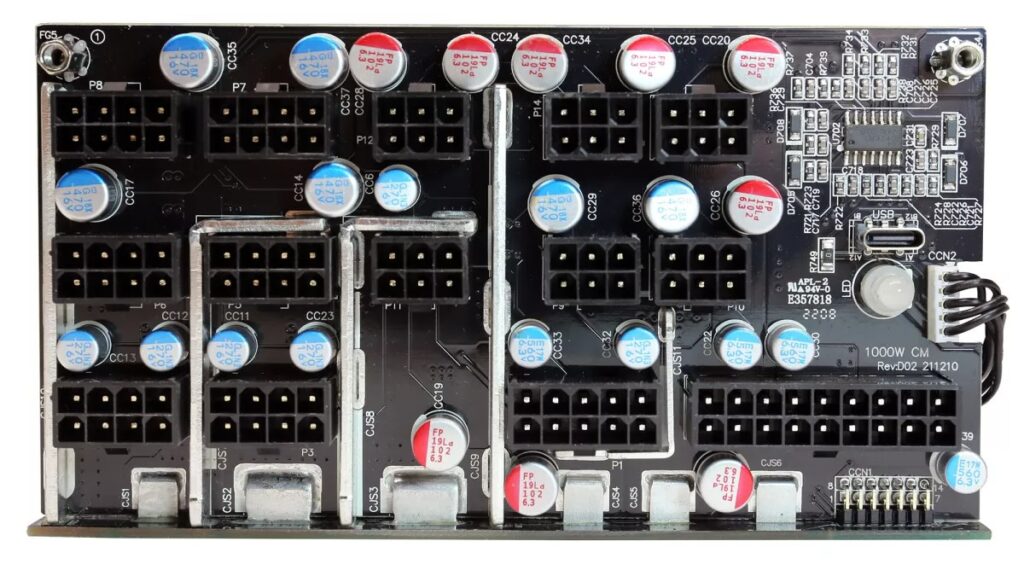

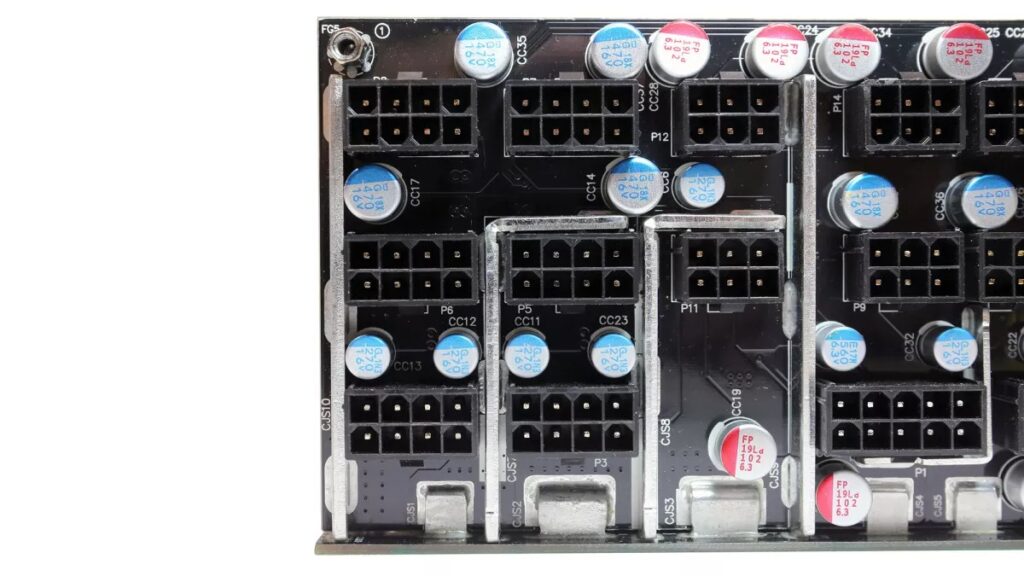

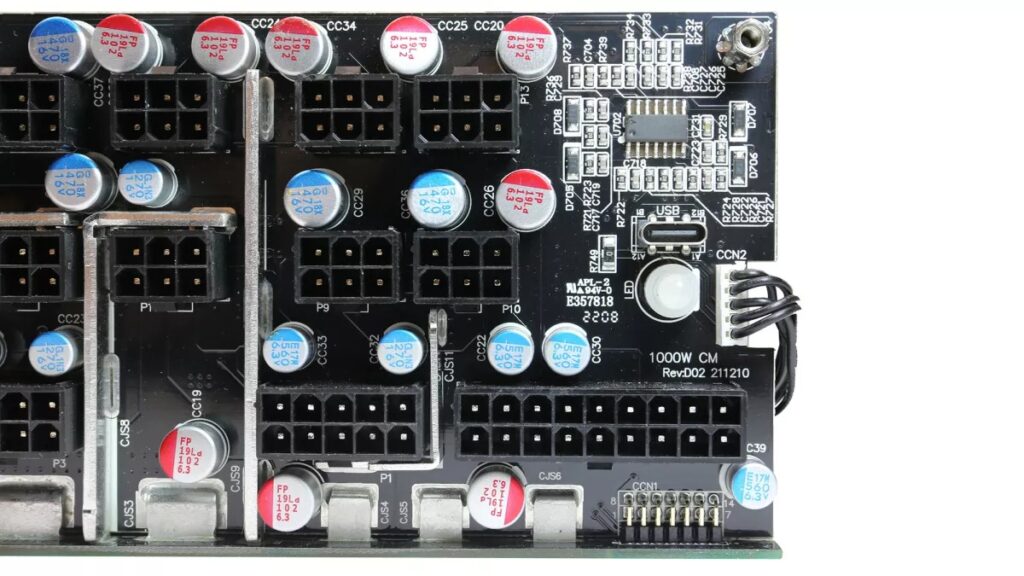

Модульна плата має багато фільтруючих ковпачків, а також містить інтерфейс USB.

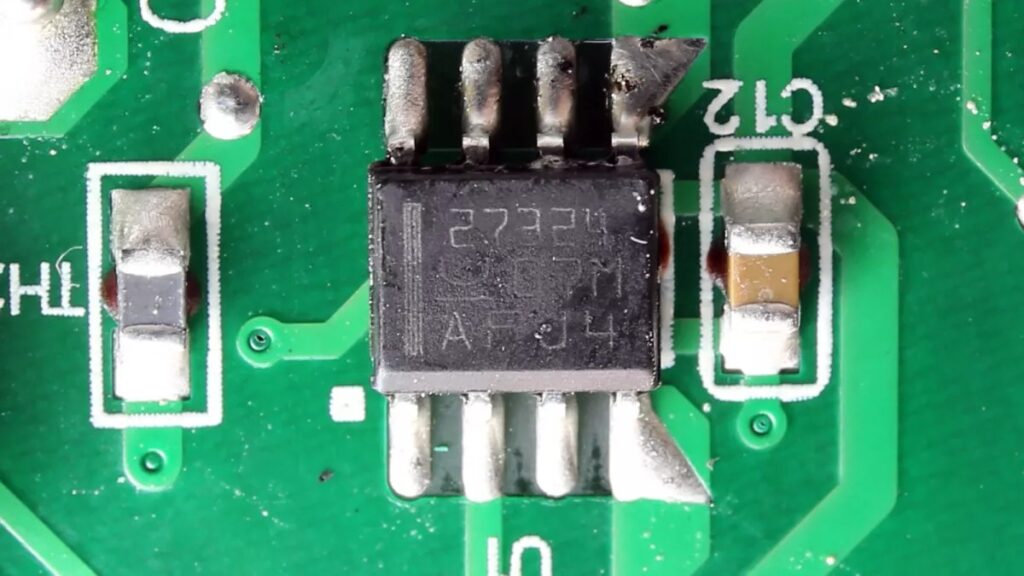

Основна мікросхема диспетчера – Weltrend WT7502R.

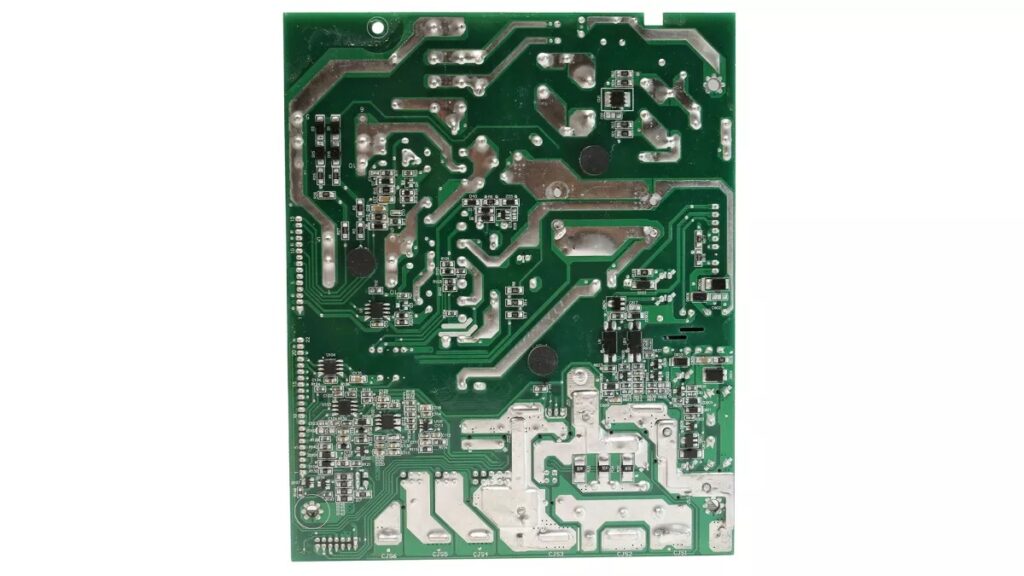

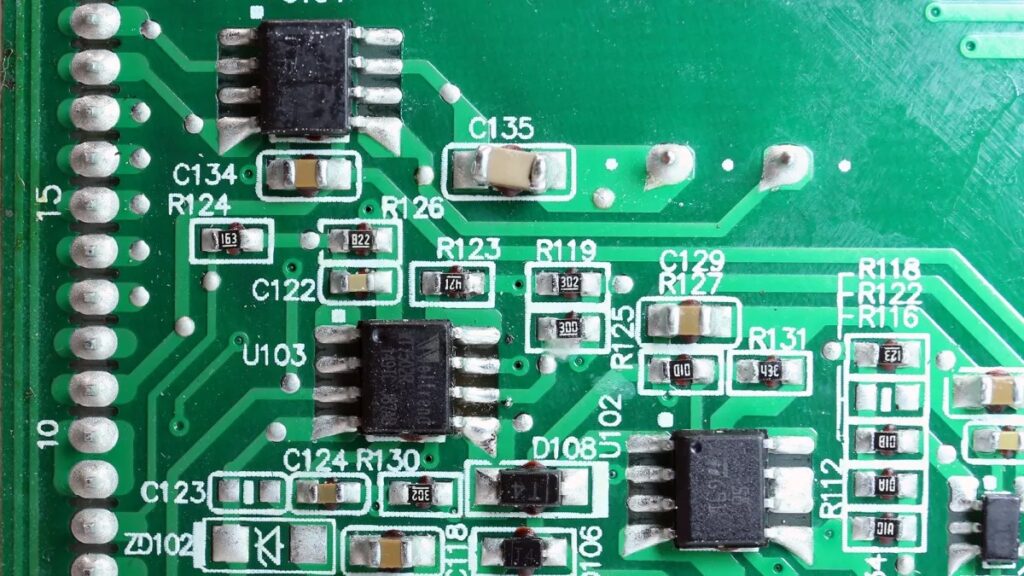

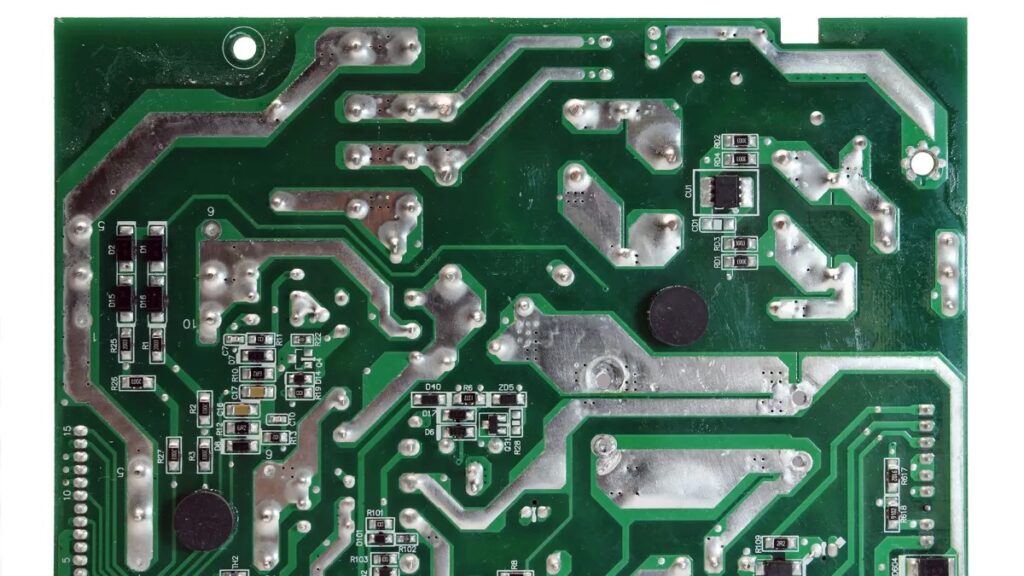

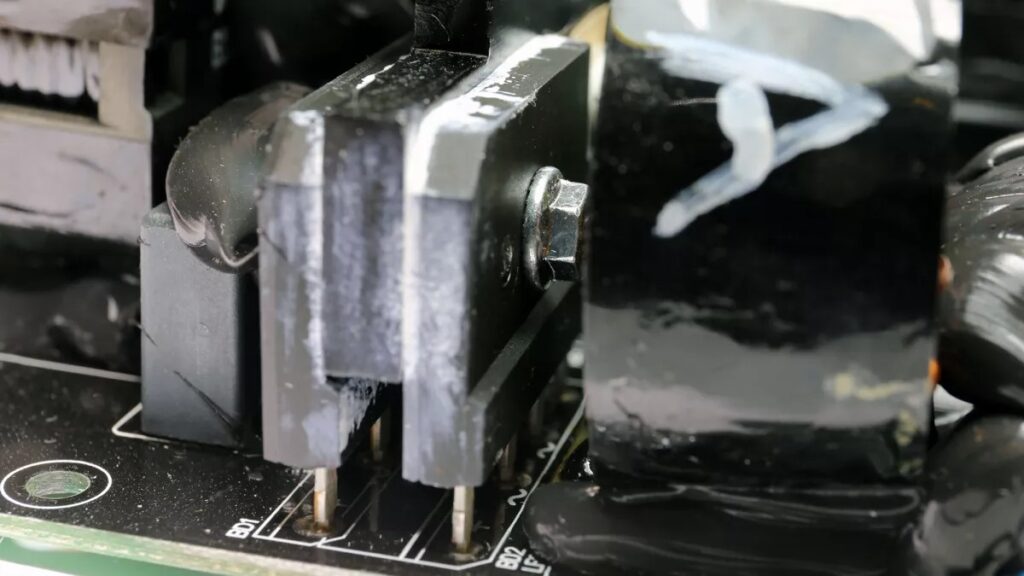

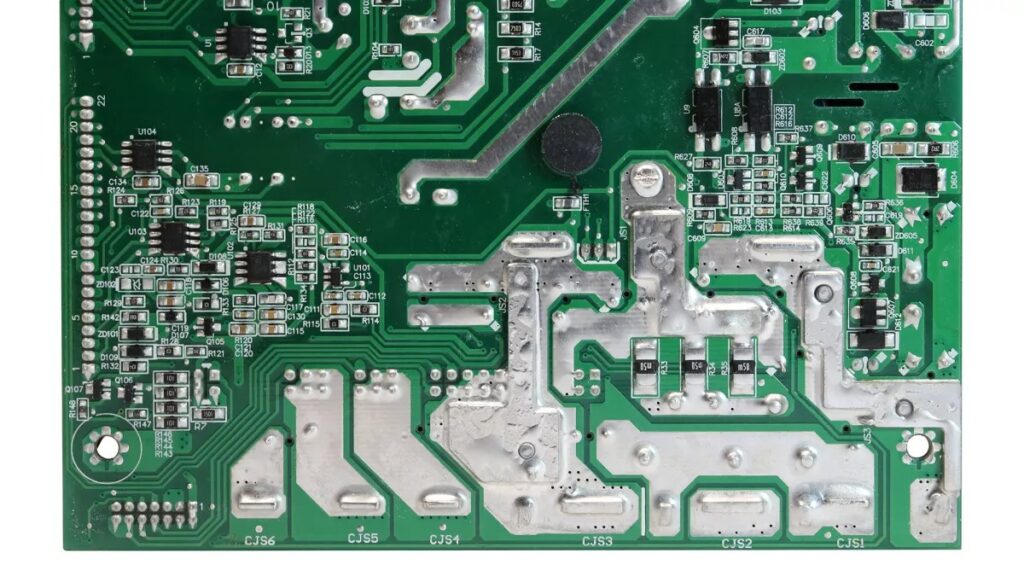

Якість пайки досить хороша.

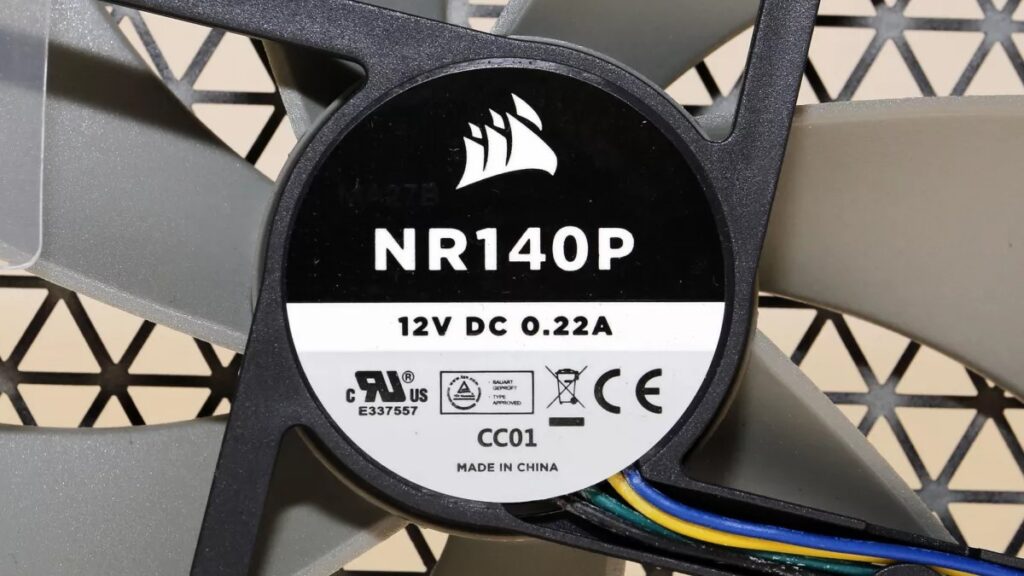

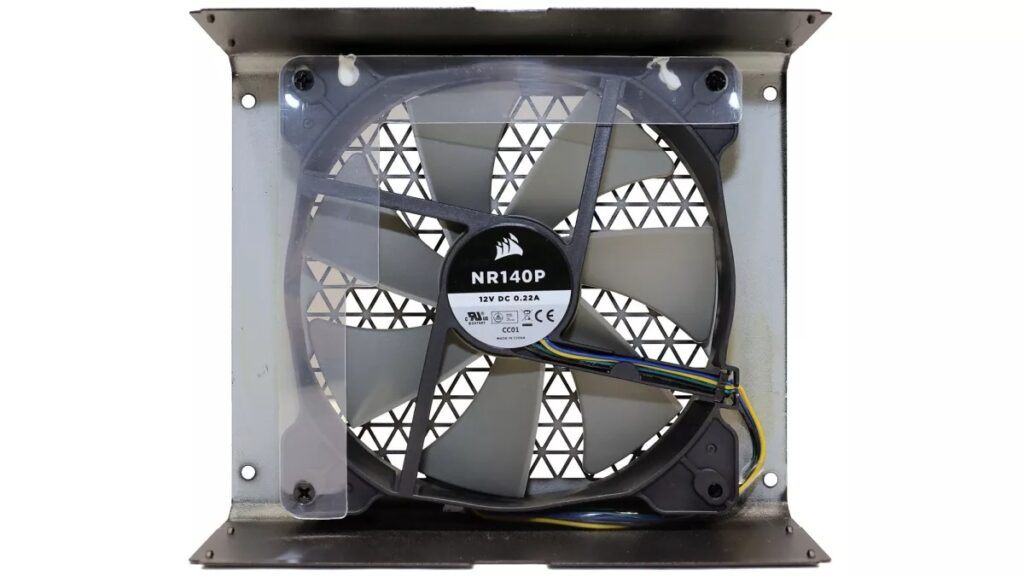

Вентилятор охолодження використовує гідродинамічний підшипник і має діаметр 140 мм, тому немає необхідності обертатися на високих швидкостях, щоб забезпечити пристойний потік повітря.

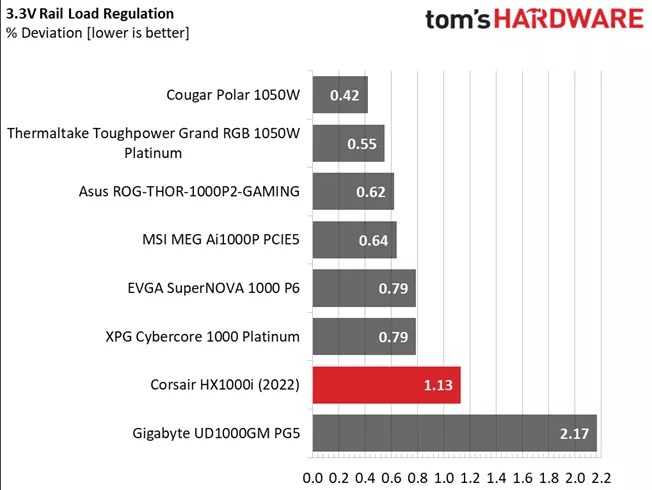

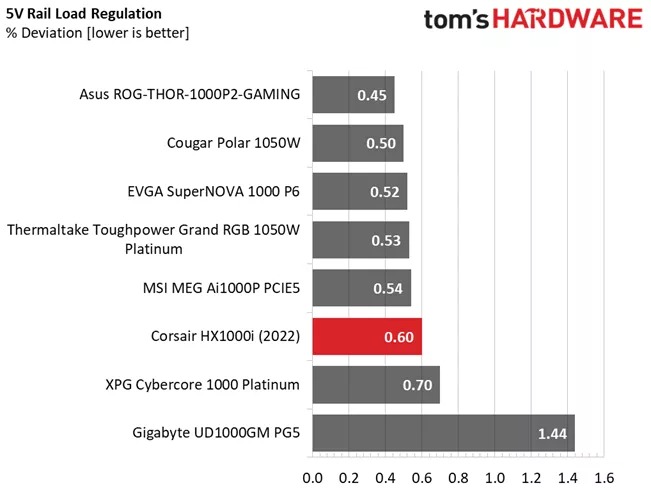

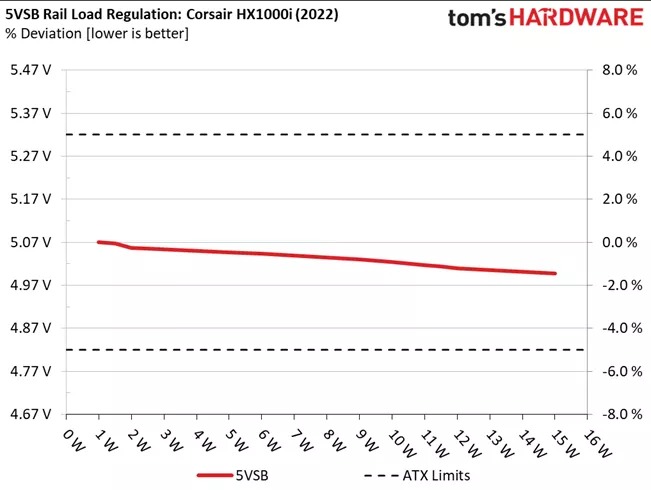

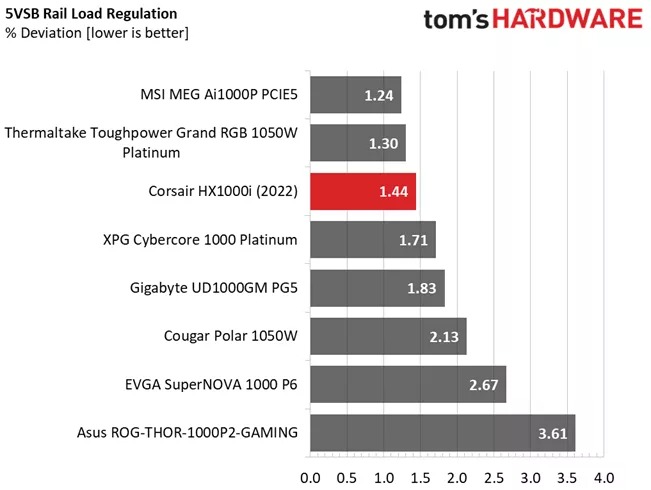

Первинні рейки та регулювання навантаження 5VSB

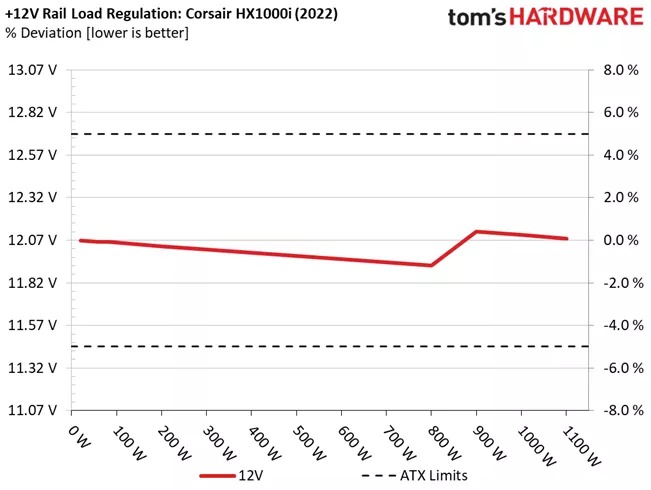

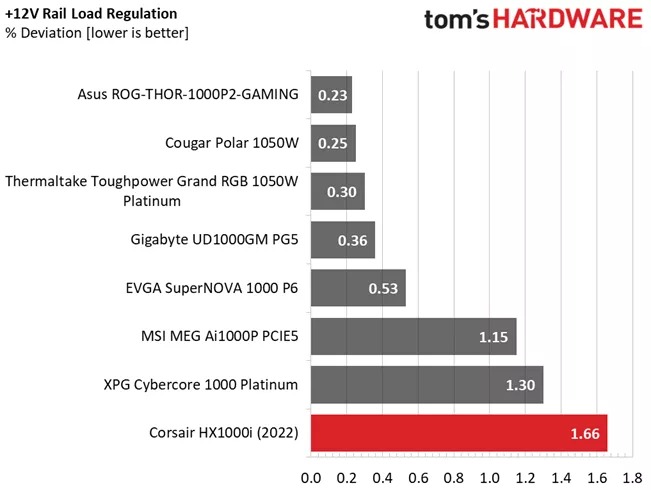

Наступні діаграми показують значення напруги основних шин, записані в діапазоні від 40 Вт до максимального зазначеного навантаження блоку живлення разом із відхиленням (у відсотках). Суворе регулювання є важливим фактором кожного разу, коли ми перевіряємо джерело живлення, оскільки воно забезпечує постійний рівень напруги, незважаючи на зміну навантажень. Жорстке регулювання навантаження також, серед інших факторів, покращує стабільність системи, особливо в умовах розгону, і, в той же час, менше навантажує перетворювачі DC-DC, які використовують багато компонентів системи.

Через значну зміну на 12 В у діапазоні 800-900 Вт регулювання навантаження зазнає удару. Регулювання навантаження також має бути в межах 1% при 3,3 В

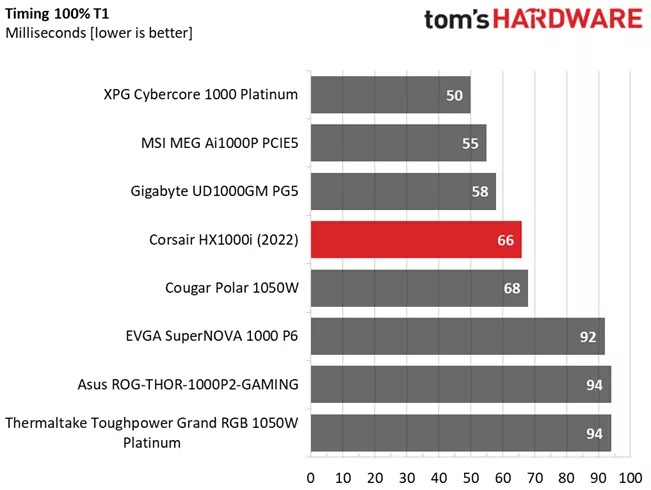

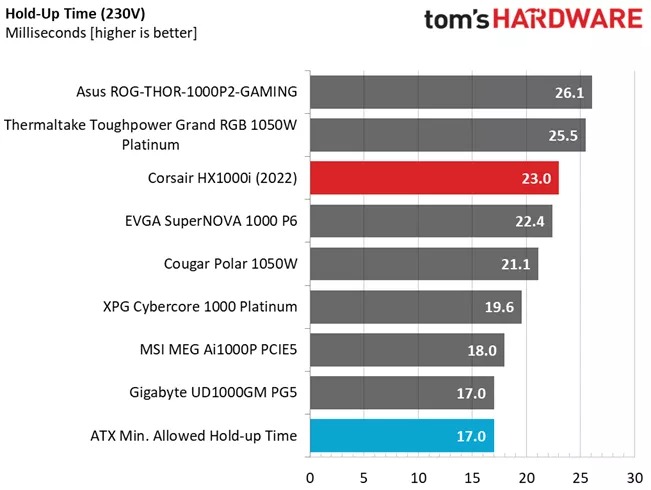

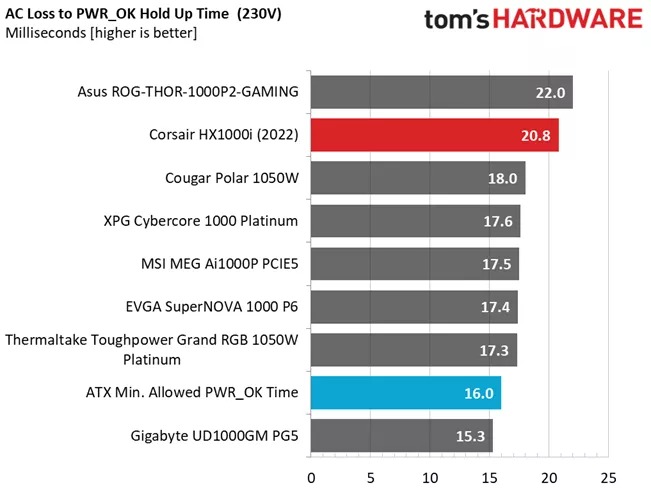

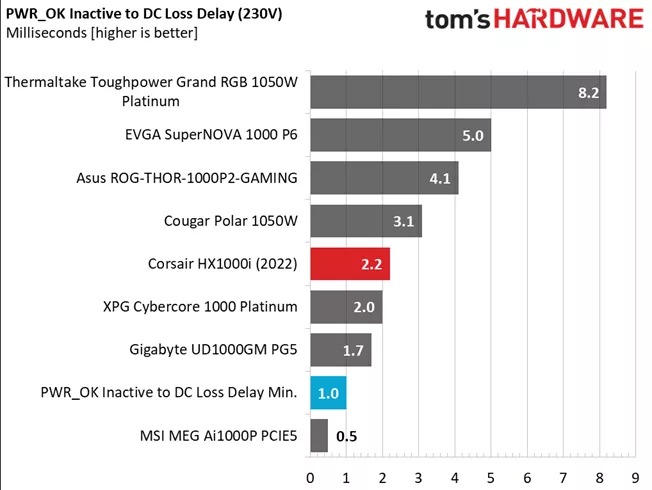

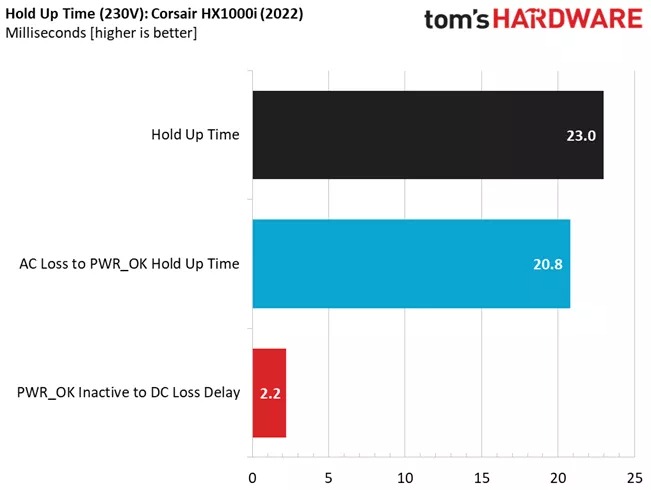

Час витримки

Простіше кажучи; Час затримки — це проміжок часу, протягом якого система може продовжувати працювати без вимкнення або перезавантаження під час перерви живлення.

Час затримки тривалий, а сигнал нормального живлення точний.

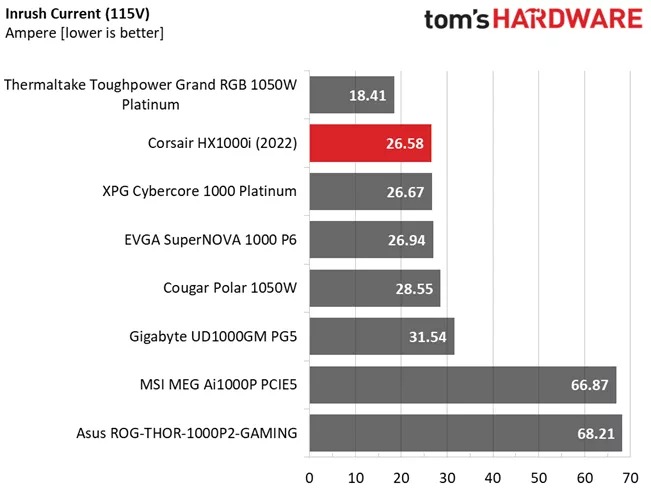

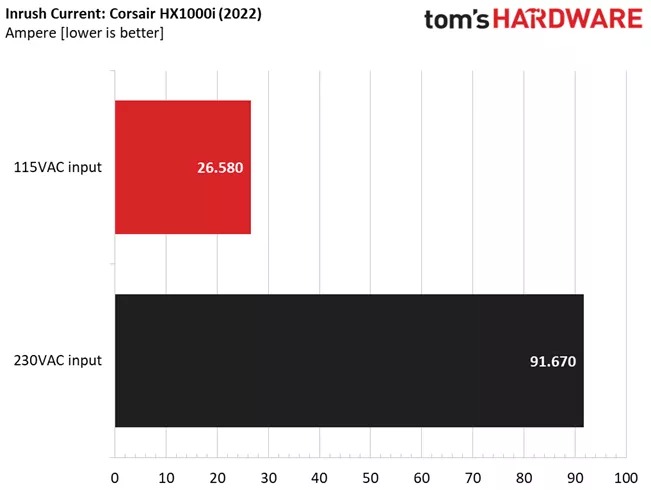

Пусковий струм

Пусковий струм, або стрибок увімкнення, відноситься до максимального миттєвого вхідного струму, який споживає електричний пристрій під час його першого ввімкнення. Досить великий пусковий струм може призвести до спрацювання автоматичних вимикачів і запобіжників. Це також може пошкодити перемикачі, реле та мостові випрямлячі. Як наслідок, чим нижчий пусковий струм блока живлення під час його ввімкнення, тим краще.

Пусковий струм низький при 115 В, але досить високий при 230 В.

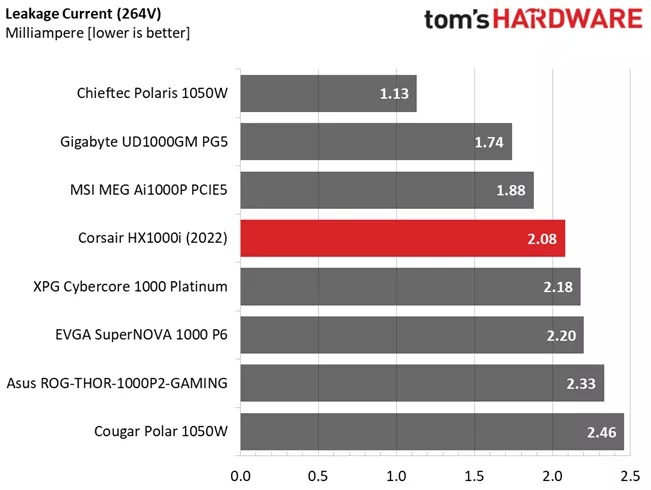

Струм витоку

Якщо говорити непрофесіоналом, струм витоку — це небажана передача енергії від одного ланцюга до іншого. У джерелах живлення це струм, що тече від первинної сторони до землі або шасі, яке в більшості випадків підключено до землі. Для вимірювання струму витоку ми використовуємо тестер електробезпеки GW Instek GPT-9904 .

Перевірка струму витоку проводиться при 110% номінальної вхідної напруги випробуваного пристрою (тому для пристрою 230-240 В ми повинні проводити випробування з вхідною напругою 253-264 В). Максимально прийнятна межа струму витоку становить 3,5 мА, і це визначено нормативом IEC-60950-1, що гарантує, що струм низький і не зашкодить будь-якій людині, яка контактує з шасі джерела живлення.

Струм витоку низький.

Тести навантаження 10-110%.

Ці тести показують рівень регулювання навантаження та ефективності блоку живлення за високих температур навколишнього середовища. Вони також показують, як поводиться профіль швидкості вентилятора при підвищених робочих температурах.

Тест	12В	5В	3,3 В	5VSB	DC/AC (Вт)	Ефективність	Швидкість вентилятора (RPM)	Шум блоку живлення (дБ[A])	Темпи (вхід/вихід)	PF/AC Вольт
10%	6,505A	1,978A	1,999A	0,992A	100,046	89,194%	0	<6,0	44,37°C	0,968
	12,059 В	5,056 В	3,302 В	5,042 В	112,168				40,02°C	114,91 В
20%	14.047A	2,968A	3.001A	1.191A	200,02	91,882%	0	<6,0	45,6°C	0,99
	12,039 В	5,055 В	3,299 В	5,039 В	217,762				40,75°C	114,89 В
30%	21,966A	3,463A	3,504A	1,391А	300.1	92,558%	0	<6,0	46,56°C	0,996
	12,020 В	5,054 В	3,297 В	5,034 В	324,298				41,38°C	114,87 В
40%	29.891A	3,959A	4.009A	1,591A	399,928	92,621%	0	<6,0	47,29°C	0,996
	12.000В	5,053 В	3,294 В	5,03 В	431,686				41,6°C	114,84 В
50%	37,486A	4,95А	5,016A	1,791A	499,639	92,235%	0	<6,0	48,18°C	0,996
	11,981 В	5,052 В	3,29 В	5,025 В	541,709				42,07°C	114,81 В
60%	45.171A	5,945A	6,027A	1,993A	600.176	91,485%	619	11.6	42,23°C	0,997
	11,963 В	5,048 В	3,286 В	5,019 В	656,013				48,89°C	114,79 В
70%	52.815A	6,942A	7.041A	2,196А	699,912	90,601%	801	21.1	43,2°C	0,998
	11,943 В	5,044 В	3,282 В	5,012 В	772,614				50,21°C	114,76 В
80%	60,545A	7,938A	8,055A	2,297A	799,924	89,825%	1190	33.7	43,53°C	0,998
	11,925 В	5,041 В	3,278 В	5,009 В	890,584				51,61°C	114,73 В
90%	67.411A	8,438А	8,55А	2,399A	899,705	88,972%	1318	36.6	44,47°C	0,998
	12,123 В	5,039 В	3,275 В	5,005 В	1011.181				53,67°C	114,7 В
100%	75.186A	8,937A	9,078А	3,005A	999,735	88,241%	1513	40.4	45,86°C	0,998
	12,104 В	5,038 В	3,272 В	4,993 В	1133,056				56,01°C	114,67 В
110%	82.914A	9,934А	10.189A	3,006A	1100,352	87,093%	1561	40.9	47,34°C	0,998
	12,085 В	5,036 В	3,268 В	4,991 В	1263,625				58,27°C	114,65 В
CL1	0,117А	17,923A	18.1A	0A	151,349	83,929%	692	17.2	42,17°C	0,986
	12,054 В	5,04 В	3,293 В	5,081 В	180,36				48,64°C	114,88 В
CL2	0,116 А	24,786A	0A	0A	126,455	82,12%	708	17.9	43,41°C	0,982
	12,063 В	5,045 В	3,304 В	5,109 В	154,035				50,85°C	114,89 В
CL3	0,116 А	0A	25.08А	0A	83,896	75,728%	1043	29.8	44,36°C	0,933
	12,060 В	5,054 В	3,289 В	5,046 В	110,757				52,61°C	114,9 В
CL4	82,652A	0A	0A	0A	1000,229	88,808%	1355	37.3	45,91°C	0,998
	12,101 В	5,052 В	3,28 В	5,036 В	1126,268				55,87°C	114,67 В

Блок живлення витримує нагрівання, навіть якщо навантаження перевищує його офіційне значення, але не перестарайтеся, якщо хочете зберегти його здоровим.

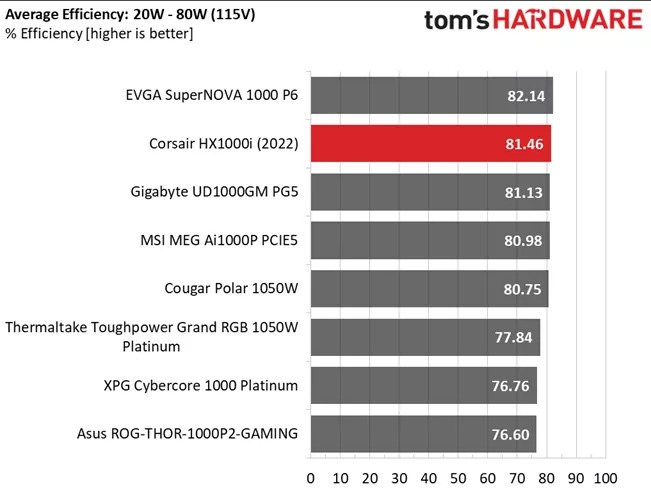

Тести на навантаження 20-80 Вт

У наступних тестах ми вимірюємо ефективність блоку живлення при навантаженні, значно меншому за 10% від його максимальної потужності (найменше навантаження, яке вимірює стандарт 80 PLUS). Це важливо для представлення того, коли ПК неактивний із увімкненими функціями енергозбереження.

Тест	12В	5В	3,3 В	5VSB	DC/AC (Вт)	Ефективність	Швидкість вентилятора (RPM)	Шум блоку живлення (дБ[A])	Темпи (вхід/вихід)	PF/AC Вольт
20 Вт	1,232А	0,493А	0,499 А	0,197А	20,017	74,208%	0	<6,0	40,22°C	0,676
	12,073 В	5,068 В	3,309 В	5,065 В	26,999				37,12°C	114,93 В
40 Вт	2,710А	0,691А	0,698А	0,296А	40,017	80,983%	0	<6,0	41,53°C	0,736
	12,069 В	5,068 В	3,308 В	5,063 В	49,477				38,22°C	114,92 В
60 Вт	4.190A	0,89 А	0,899A	0,396А	60,018	83,408%	0	<6,0	42,59°C	0,756
	12,066 В	5,059 В	3,304 В	5,052 В	71,944				38,81°C	114,93 В
80 Вт	5,667A	1,088А	1,099A	0,495 А	79,993	87,255%	0	<6,0	43,14°C	0,923
	12,062 В	5,057 В	3,303 В	5,05 В	91,718				39,2°C	114,93 В

Немає необхідності, щоб вентилятор обертався при навантаженні нижче 100 Вт, навіть при високих температурах.

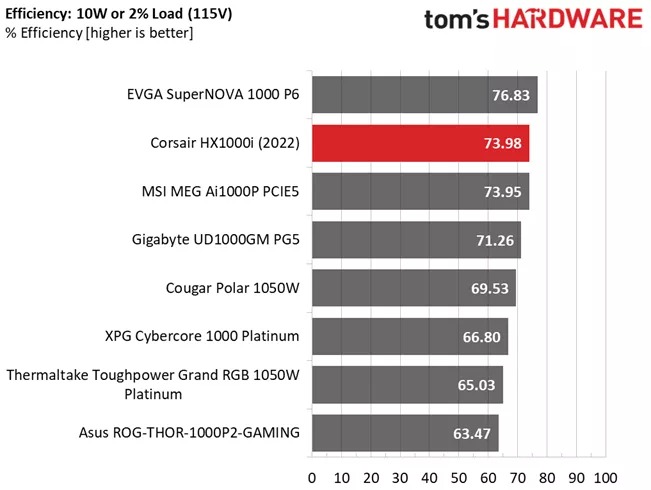

Тест на навантаження 2% або 10 Вт

З липня 2020 року специфікації ATX вимагають 70% і вище ККД із входом 115 В. Прикладене навантаження становить лише 10 Вт для блоків живлення потужністю 500 Вт і менше, тоді як для потужніших блоків ми набираємо 2% від їх максимальної номінальної потужності.

12В	5В	3,3 В	5VSB	DC/AC (Вт)	Ефективність	Швидкість вентилятора (RPM)	Шум блоку живлення (дБ[A])	Темпи (вхід/вихід)	PF/AC Вольт
1,432A	0,31 А	0,31 А	0,052А	20,159	73,983%	0	<6,0	27,8°C	0,681
	12,075 В	5,06 В	3,304 В	5,059 В	27,255			27,44°C	114,94 В

Рекомендований ККД 70% легко долається, при двовідсотковому навантаженні.

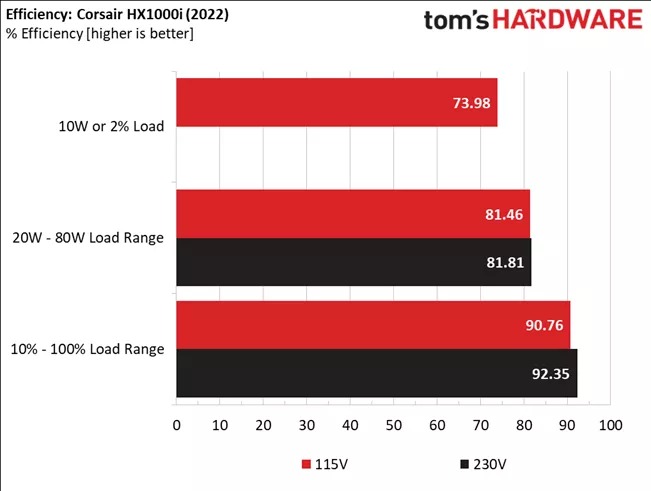

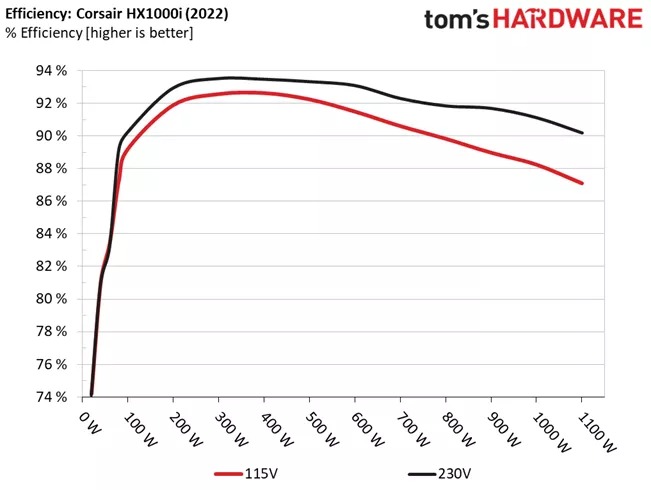

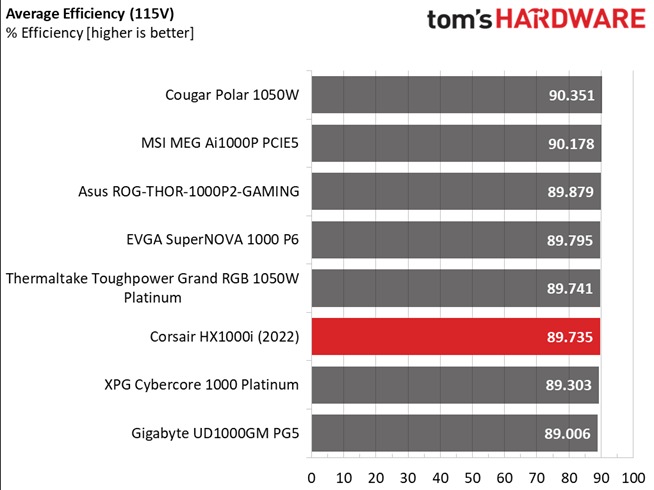

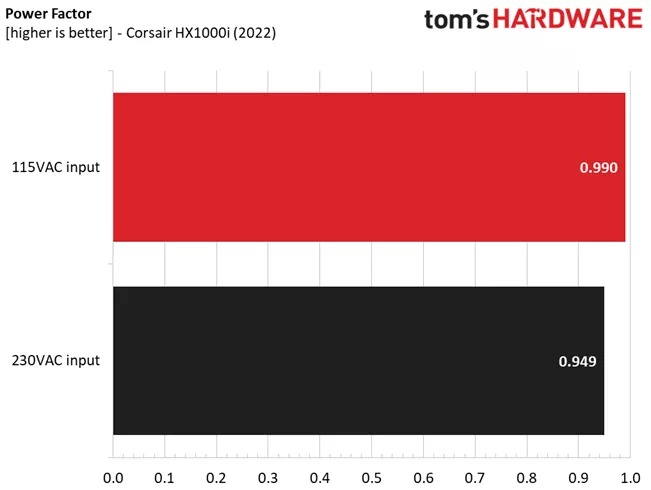

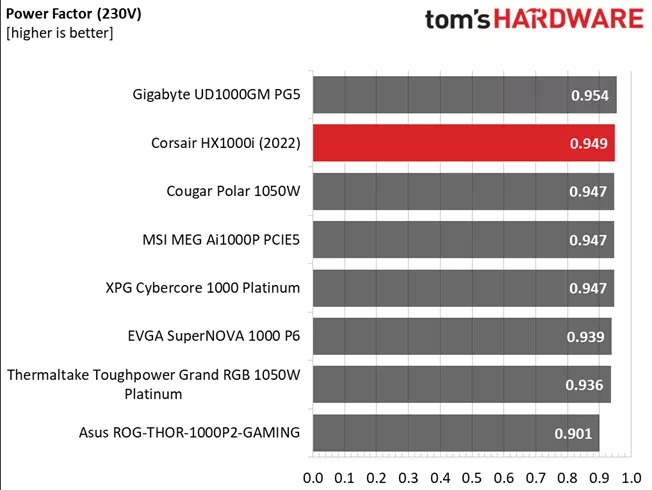

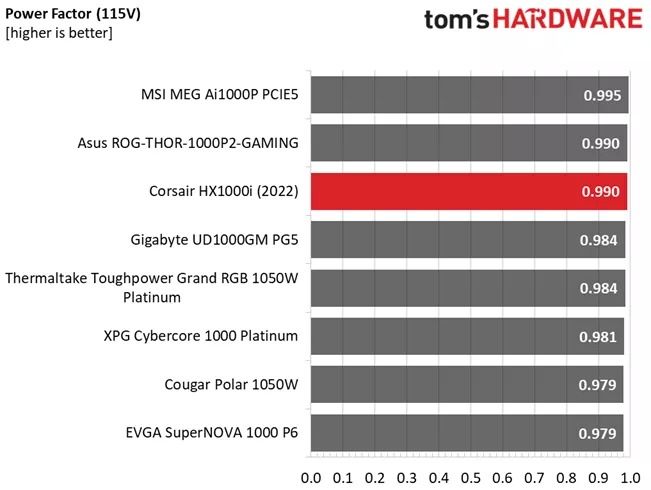

ККД і коефіцієнт потужності

Далі ми побудували діаграму, яка показує ефективність блоку живлення при низьких навантаженнях і навантаженнях від 10 до 110% від його максимальної номінальної потужності. Чим вища ефективність блоку живлення, тим менше енергії витрачається, що призводить до зменшення викидів вуглецю та менших рахунків за електроенергію. Те саме стосується Power Factor.

Ефективність висока на всіх ділянках навантаження.

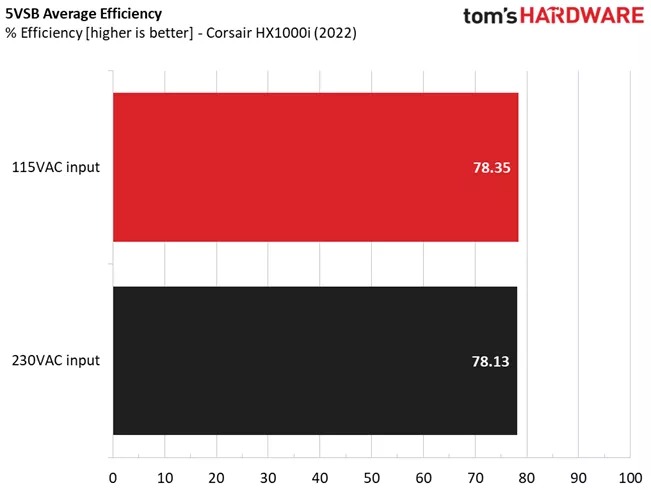

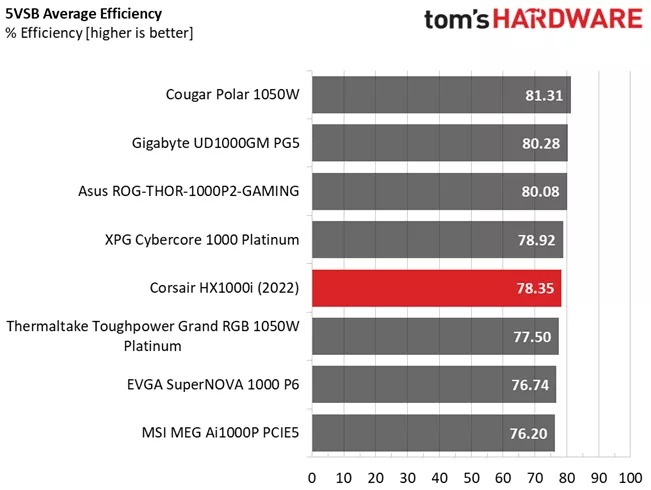

Ефективність 5VSB

Тест №	5VSB	DC/AC (Вт)	Ефективність	PF/AC Вольт
1	0,1 А	0,498 Вт	74,831%	0,052
	4,98 В	0,666 Вт		114,93 В
2	0,25 А	1,245 Вт	78,254%	0,121
	4,975 В	1,591 Вт		114,93 В
3	0,55 А	2,731 Вт	79,269%	0,238
	4,965 В	3,445 Вт		114,92 В
4	1А	4,95 Вт	78,682%	0,359
	4,949 В	6,291 Вт		114,93 В
5	1,5 А	7,398 Вт	78,508%	0,438
	4,931 В	9,424 Вт		114,92 В
6	3.001A	14,64 Вт	77,091%	0,53
	4,879 В	18,991 Вт		114,92 В

Передова платформа, яку використовує HX1000i, заслуговує на ефективнішу шину 5VSB.

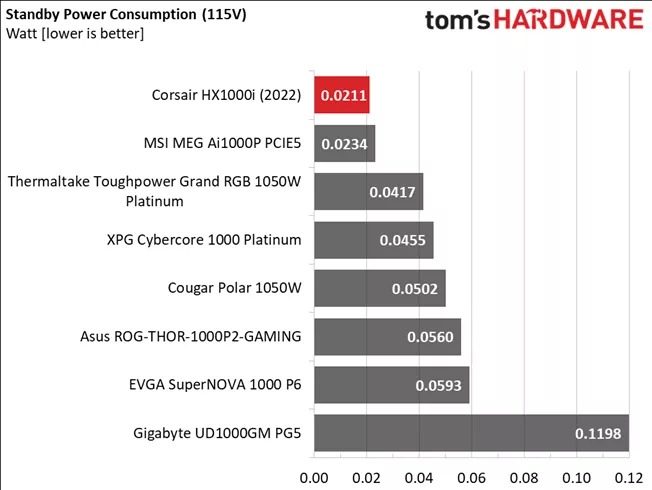

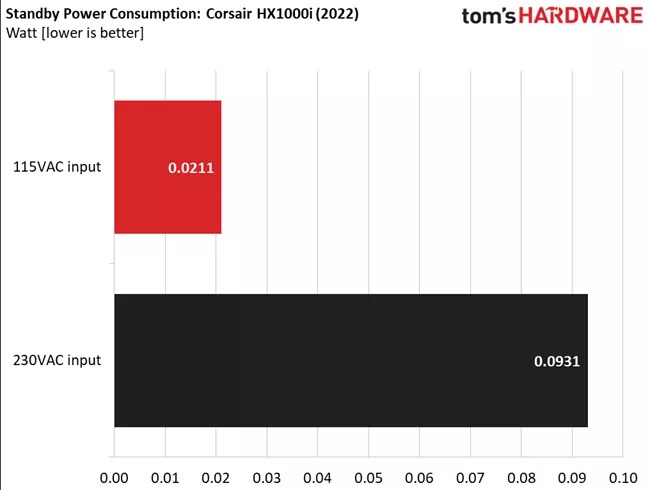

Енергоспоживання в режимі очікування та холостого ходу

Режим	12В	5В	3,3 В	5VSB	Ватт	PF/AC Вольт
Бездіяльність	12,078 В	5,059 В	3,304 В	5,059 В	3,912	0,239
						114,95 В
Режим очікування					0,021	0,002
						114,95 В

Сила вампіра низька.

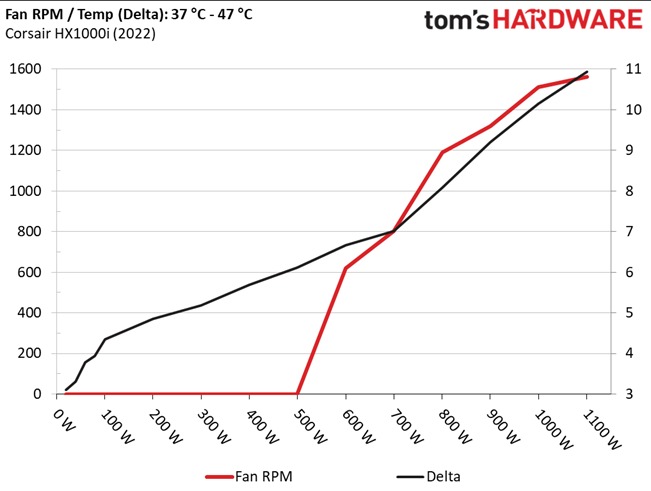

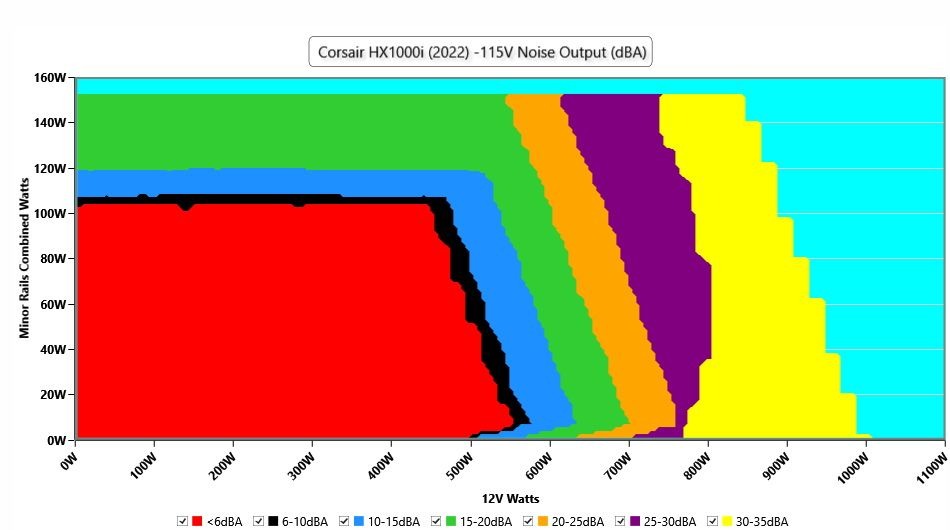

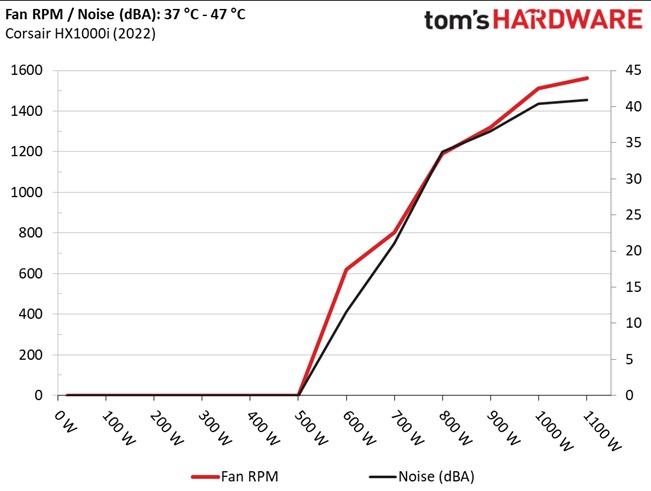

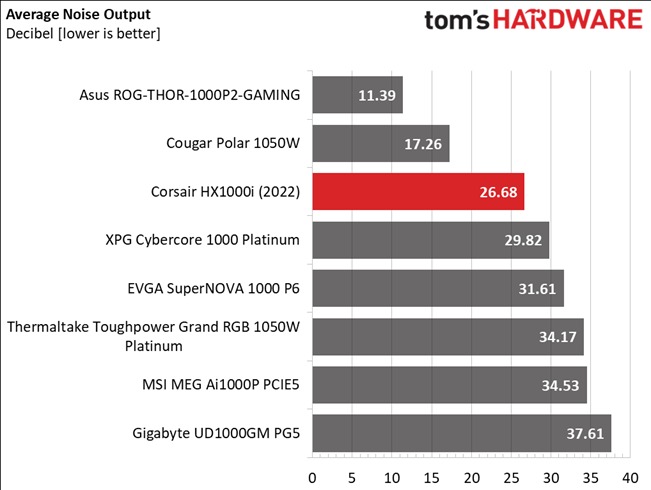

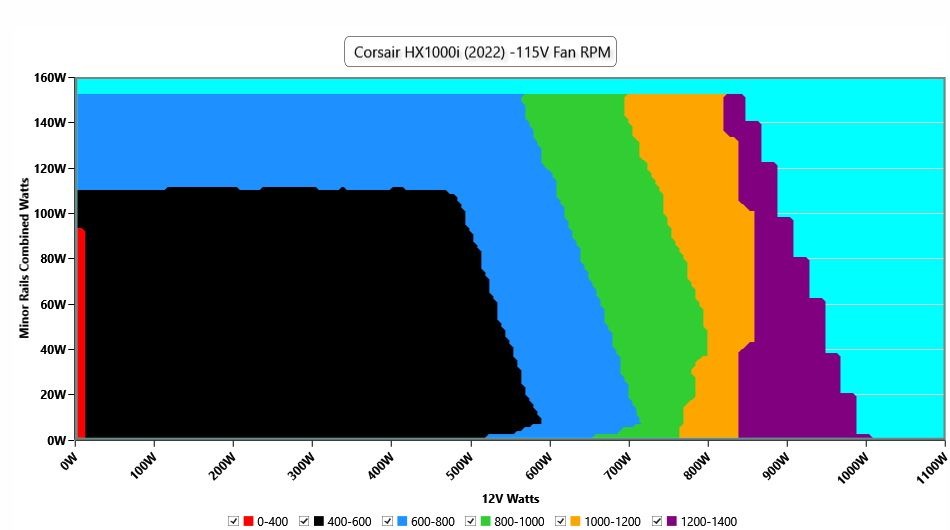

Обороти вентилятора, дельта температури та вихідний шум

Усі результати отримано при температурі навколишнього середовища від 37 до 47 градусів за Цельсієм (98,6 до 116,6 градусів за Фаренгейтом).

Профіль швидкості вентилятора налаштований таким чином, щоб не створювати високого рівня шуму навіть у важких умовах із високими навантаженнями та підвищеними робочими температурами.

Наступні результати були отримані при температурі навколишнього середовища від 30 до 32 градусів за Цельсієм (86 до 89,6 градусів за Фаренгейтом).

При нормальних робочих температурах, близьких до 30 градусів за Цельсієм, блок живлення працює безшумно при навантаженні до 700 Вт, незалежно від навантаження на другорядні шини. При потужності понад 700 Вт він залишається нижче 30 дБА приблизно до 770 Вт. При підвищених навантаженнях рівень шуму знаходиться в межах 30-35 дБА. Великі розміри блоку живлення забезпечують хороший потік повітря, а великий вентилятор забезпечує низький рівень шуму.

Особливості захисту

OCP (холодна при 28°C)	12 В: 99,4 А (119,33%), 12,067 В 5 В: 34,8 А (139,2%), 5,025 В 3,3 В: 35,3 А (141,2%), 3,278 В 5VSB : 4,7 А (156,67%), 4,818 В
OCP (гаряча при 41°C)	12 В: 98,6 А (118,37%), 12,065 В 5 В: 33,9 А (135,6%), 5,029 В 3,3 В: 34,7 А (138,8%), 3,278 В 5VSB : 4,7 А (156,67%), 4,815 В
OPP (холодна при 29°C)	1209,41 Вт (120,94%)
OPP (гаряча при 45°C)	1209,37 Вт (120,94%)
OTP	✓ (115°C при радіаторі 12 В)
SCP	12 В до Землі: ✓ 5 В до Землі: ✓ 3,3 В до Землі: ✓ 5 VSB до Землі: ✓ -12 В до Землі: ✓
PWR_ОК	Правильна експлуатація
NLO	✓
SIP	Перенапруга: MOV Пуск: термістор NTC і реле байпасу

Точки запуску OCP і OPP встановлюються консервативно, але це не стосується другорядних рейок. Немає потреби в 35А при 3,3В!

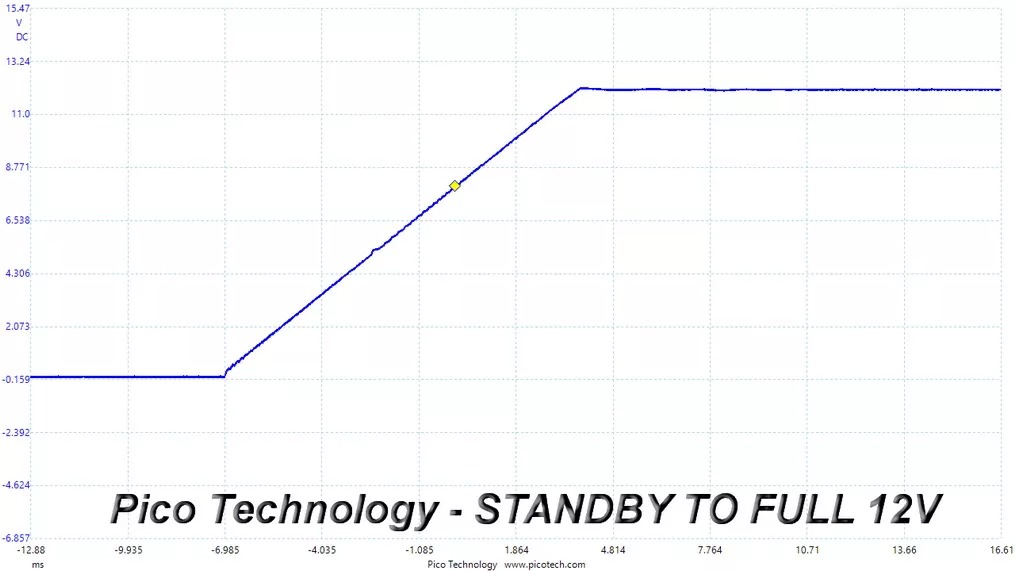

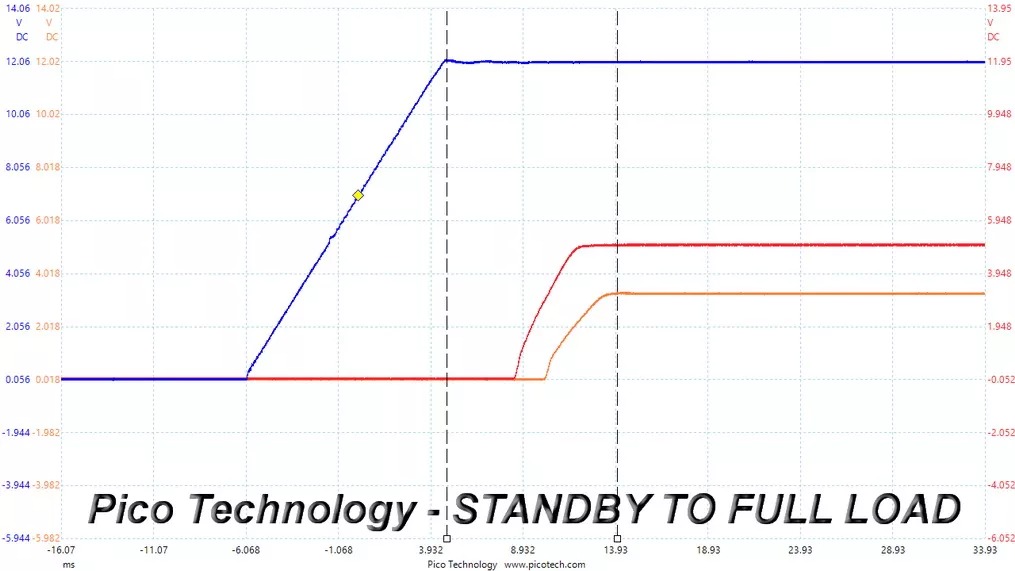

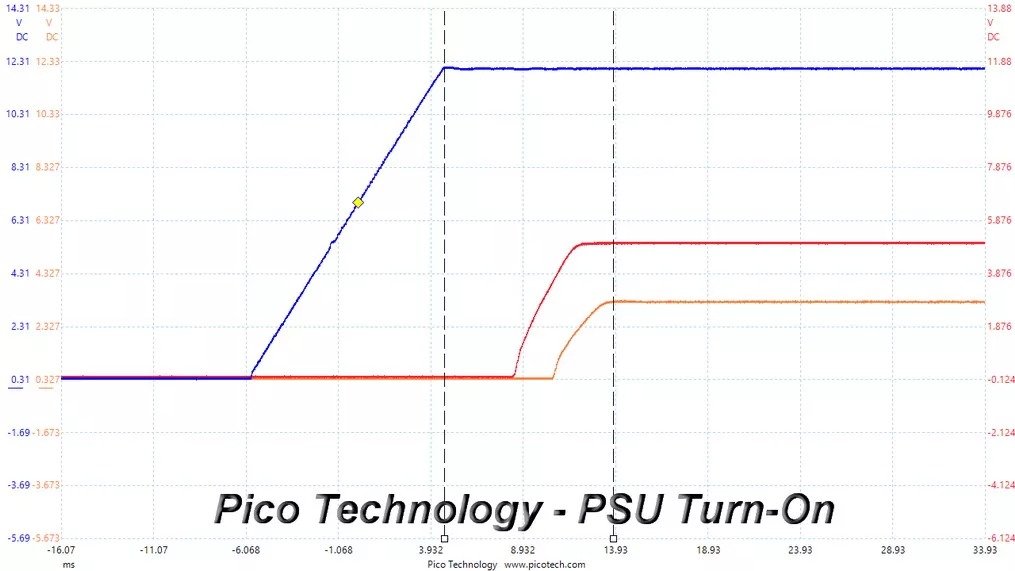

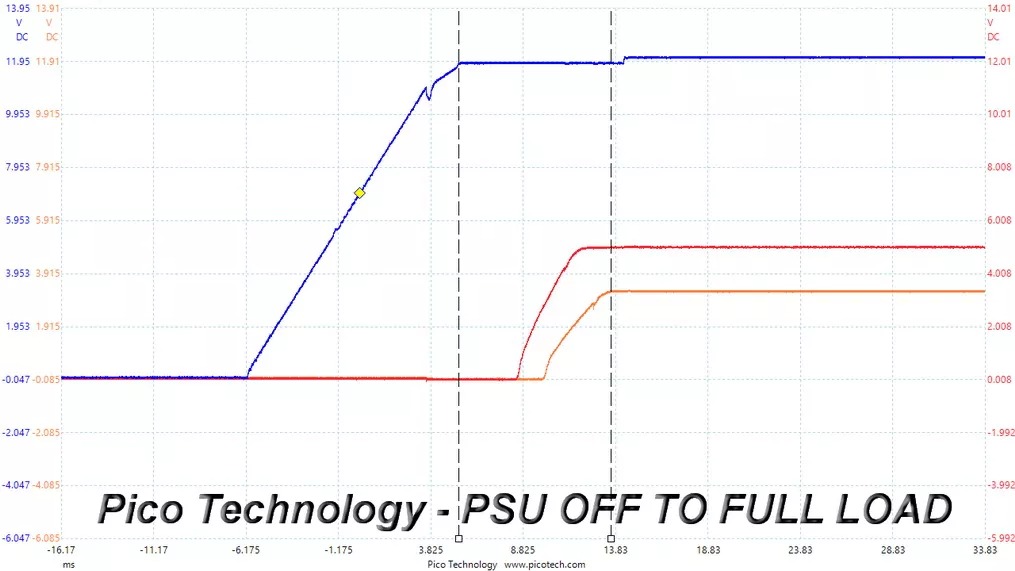

Послідовність живлення постійного струму

Відповідно до останнього Посібника з проектування блоків живлення Intel (версія 1.4), вихідні напруги +12 В і 5 В повинні завжди дорівнювати або перевищувати 3,3 В на шині. На жаль, Intel не згадує, чому так важливо завжди підтримувати напругу на шині 3,3 В нижче, ніж рівні двох інших виходів.

Тут проблем немає, оскільки шина 3,3 В завжди нижча, ніж дві інші.

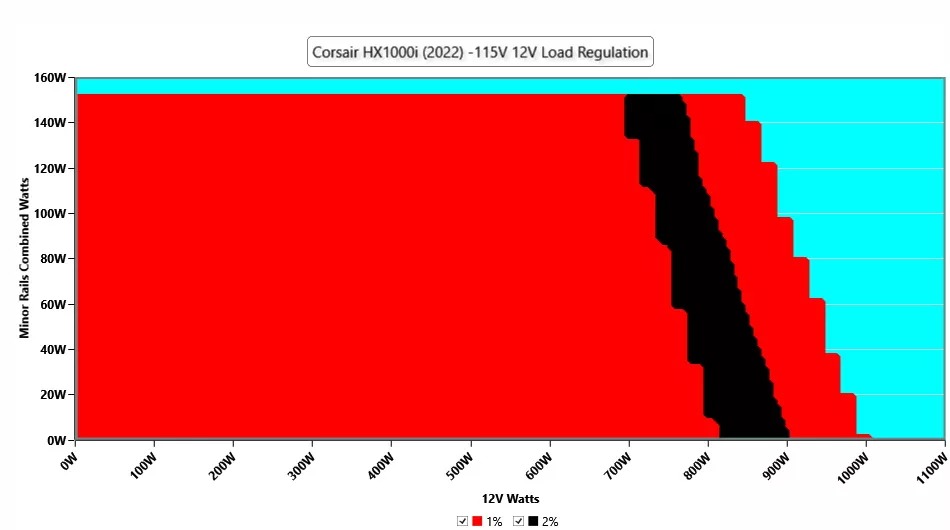

Тести на перехресне навантаження

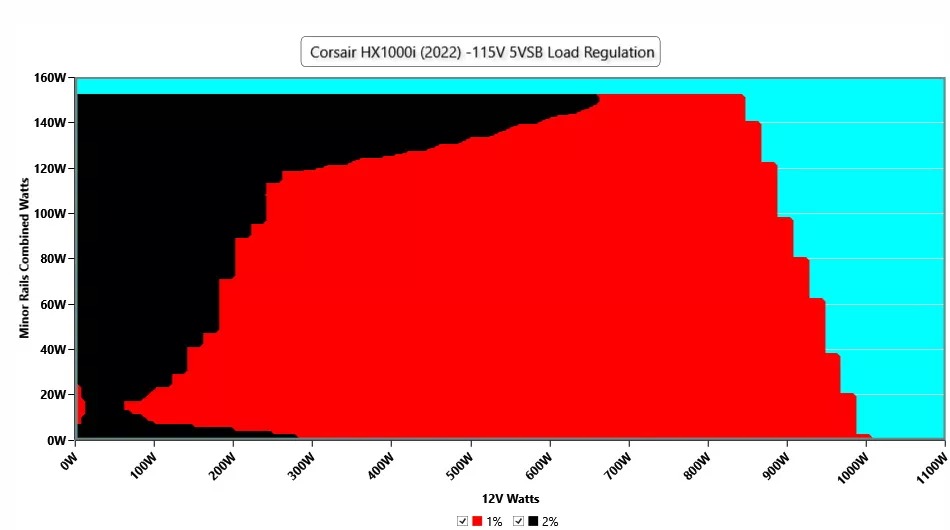

Щоб створити наведені нижче діаграми, ми встановлюємо наші завантажувачі в автоматичний режим за допомогою спеціального програмного забезпечення, перш ніж спробувати понад 25 000 можливих комбінацій навантаження з рейками +12 В, 5 В і 3,3 В. Відхилення в кожній із наведених нижче діаграм обчислюються шляхом прийняття номінальних значень рейок (12 В, 5 В та 3,3 В) за нульову точку. Температура навколишнього середовища під час тестування була від 30 до 32 градусів за Цельсієм (від 86 до 89,6 градусів за Фаренгейтом).

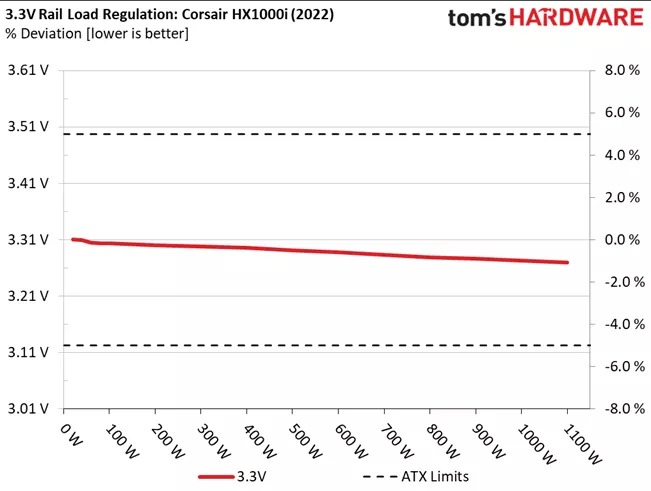

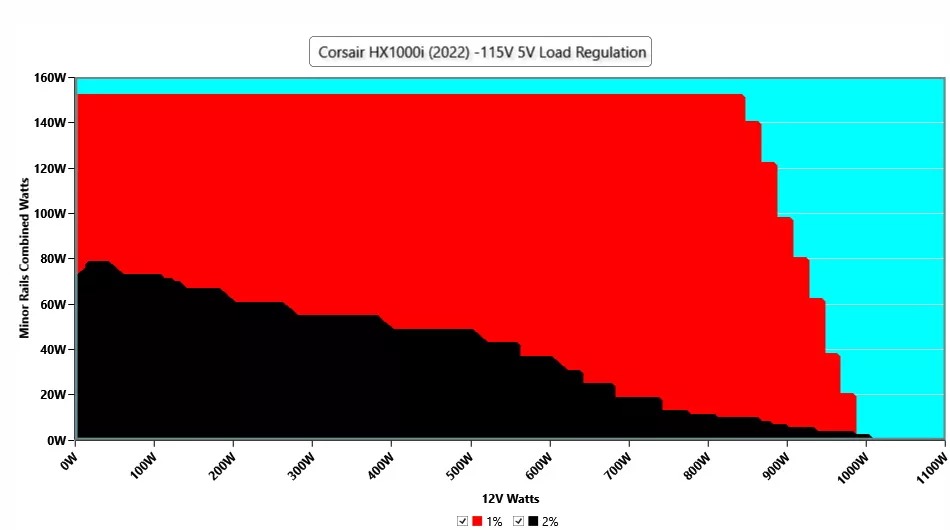

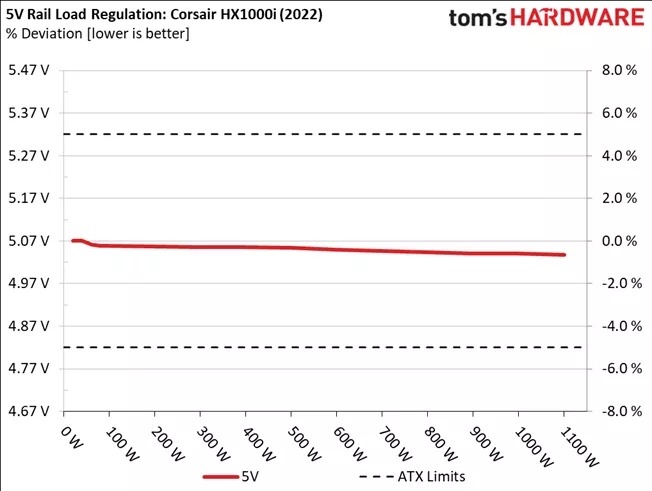

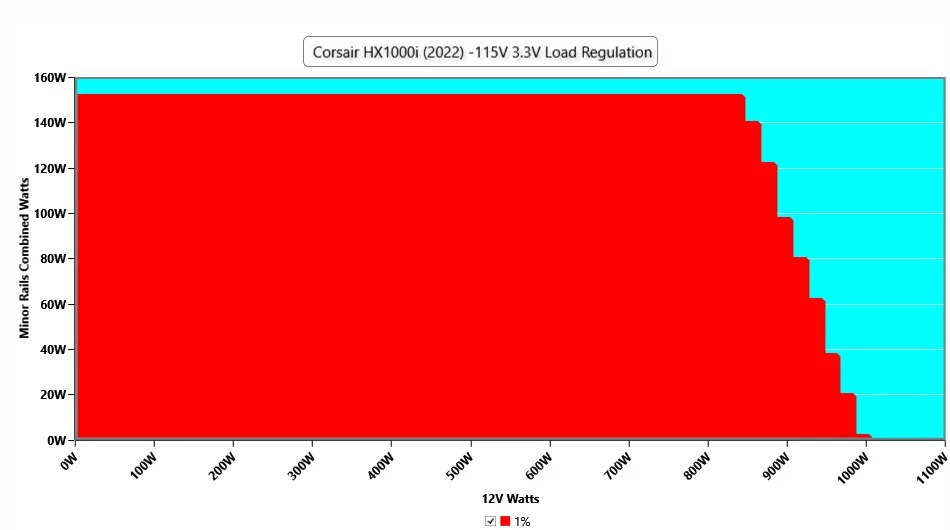

Графіки регулювання навантаження

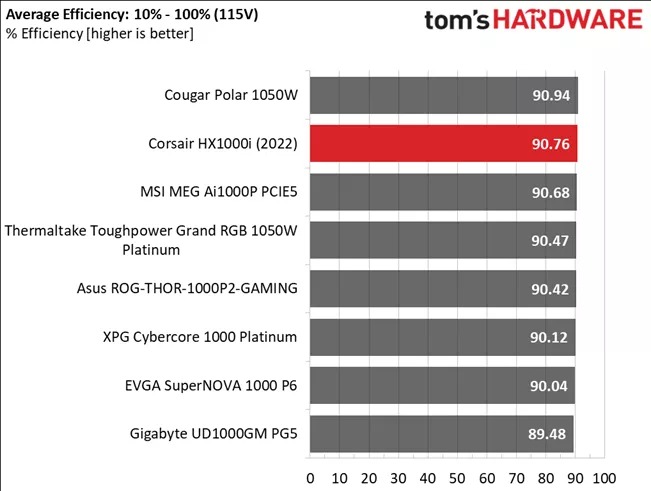

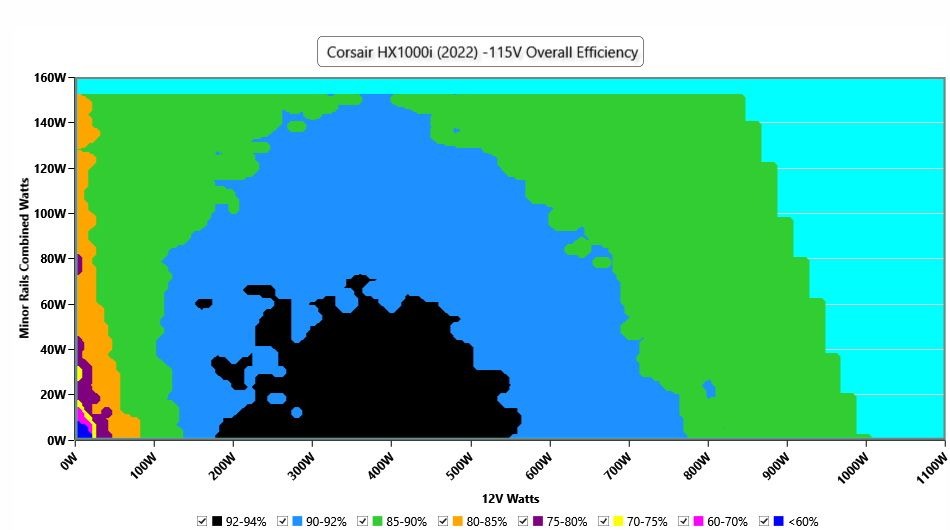

Графік ефективності

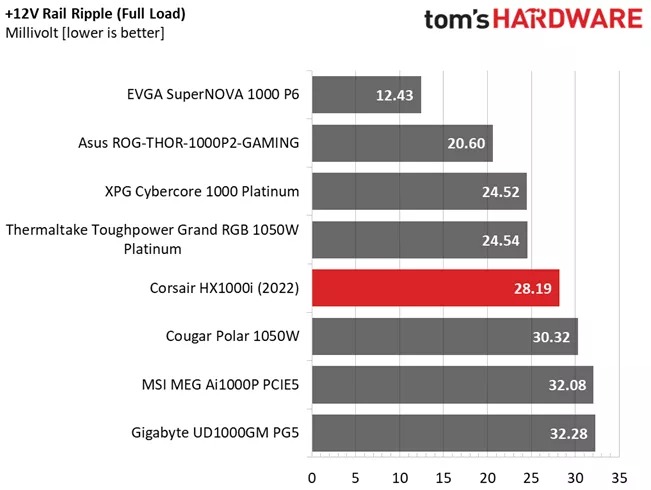

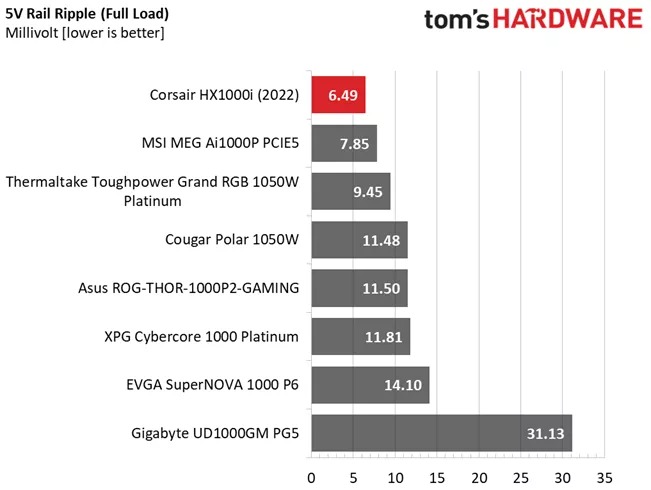

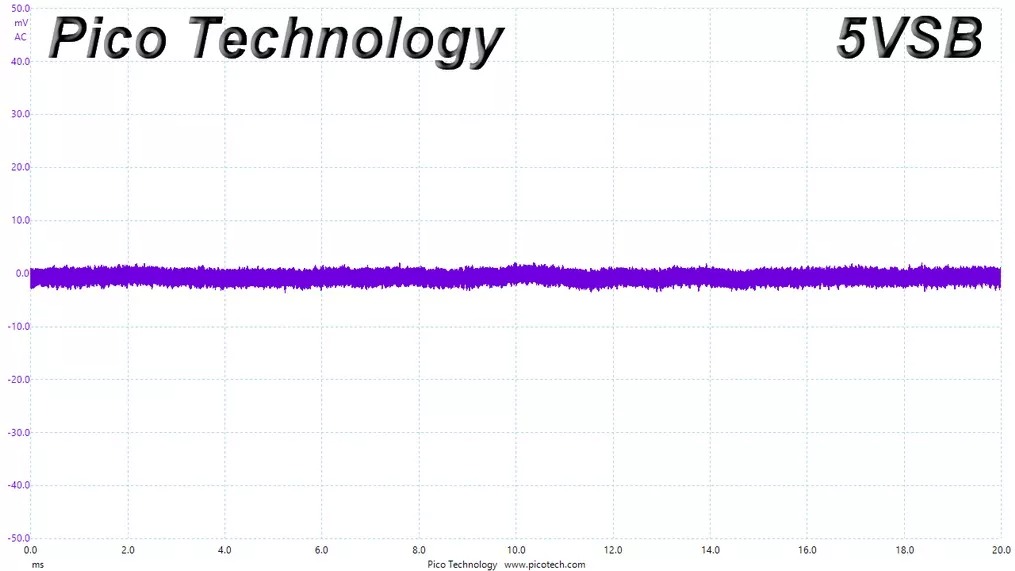

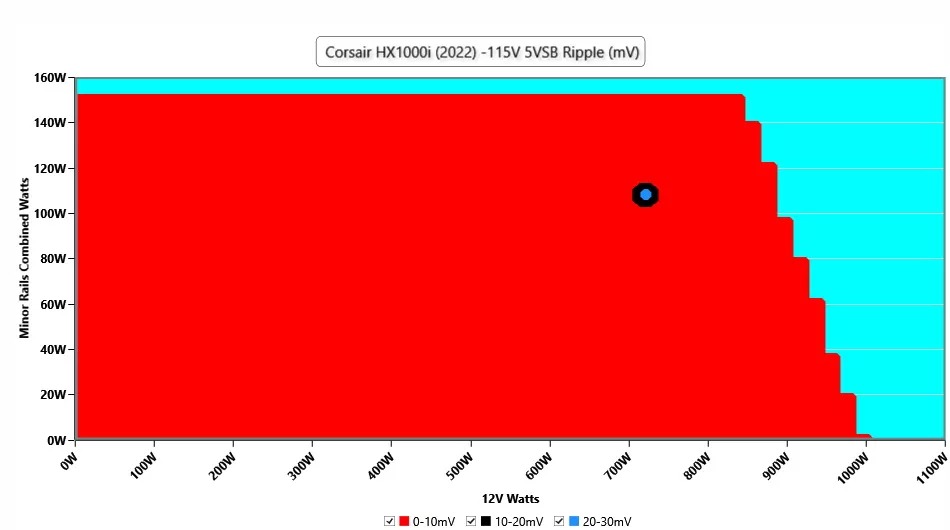

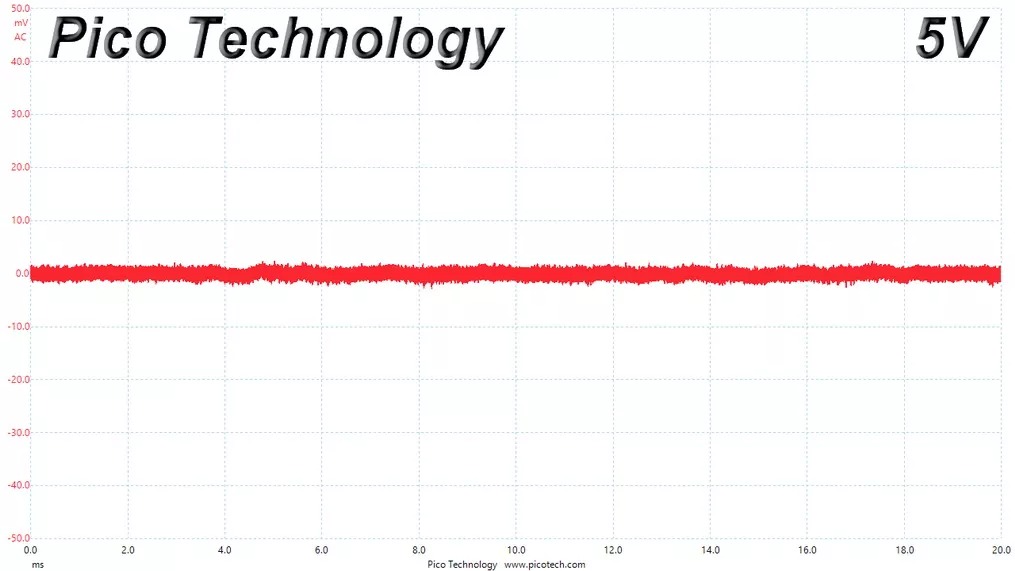

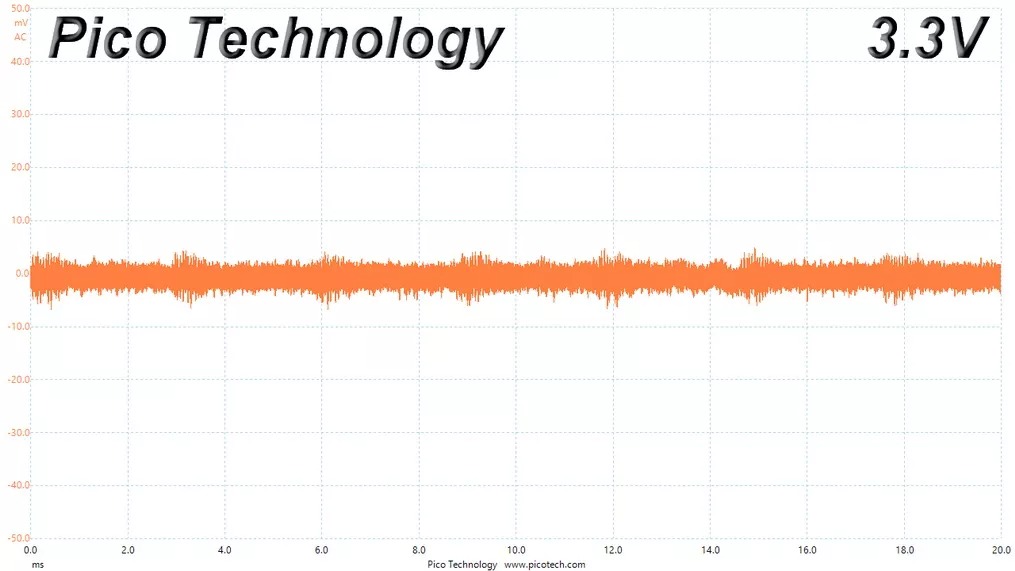

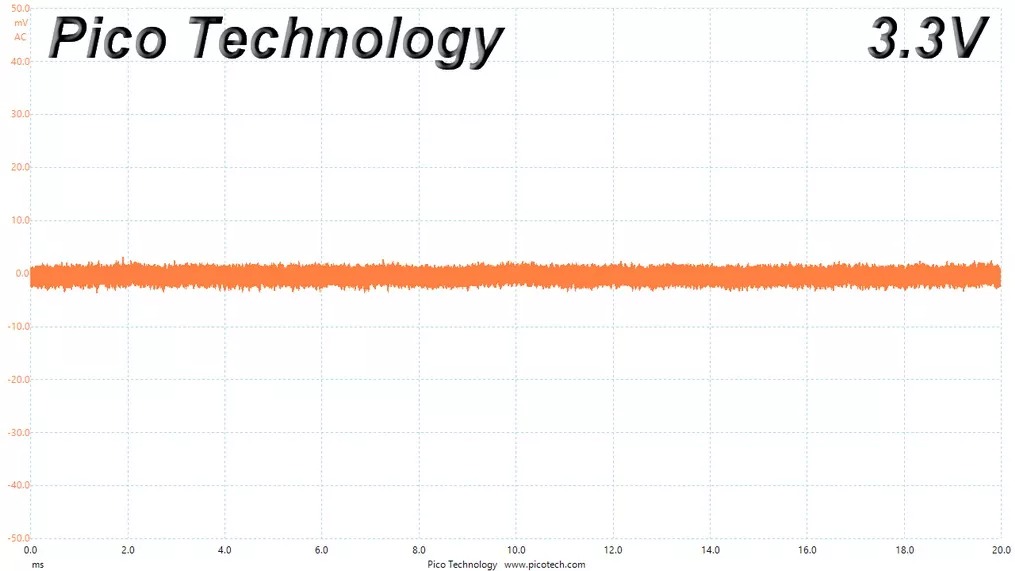

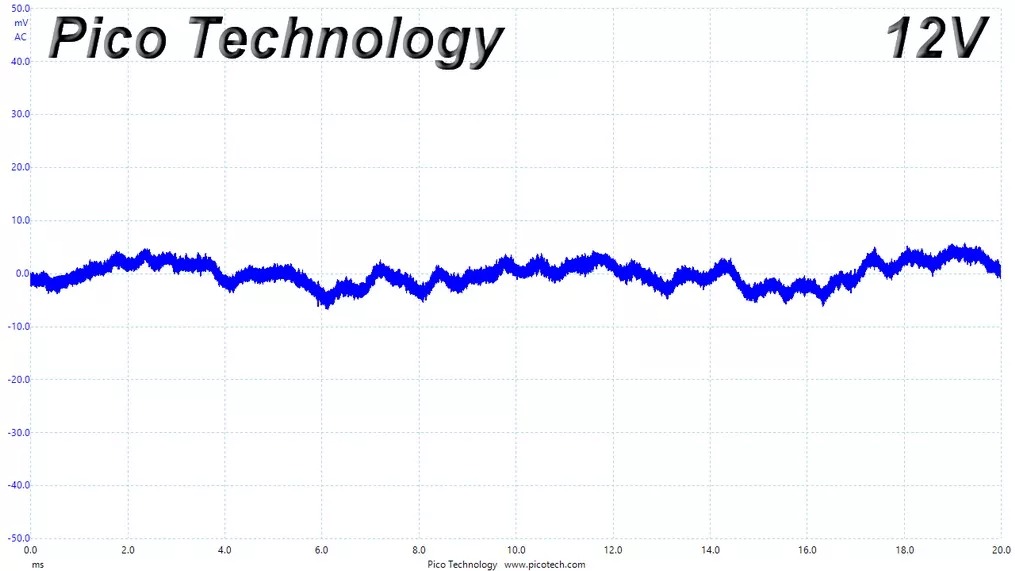

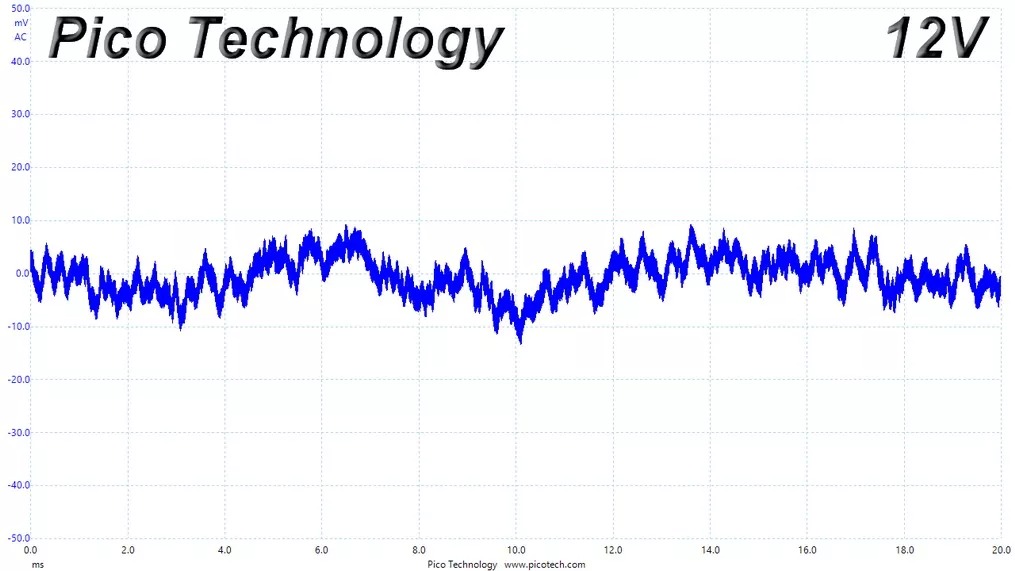

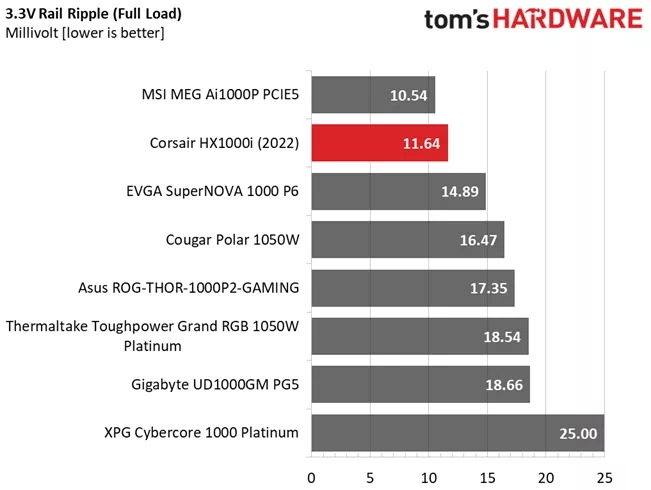

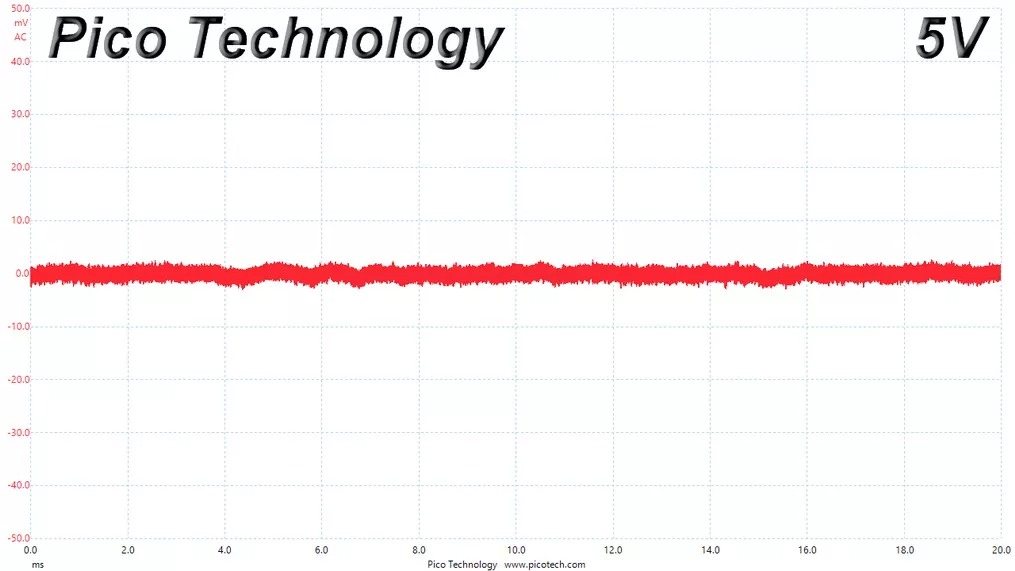

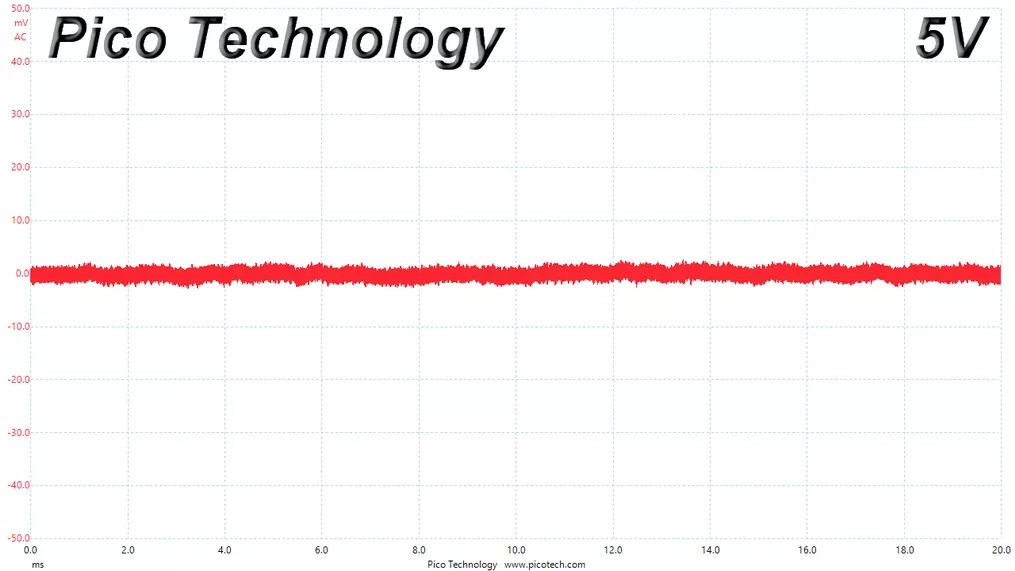

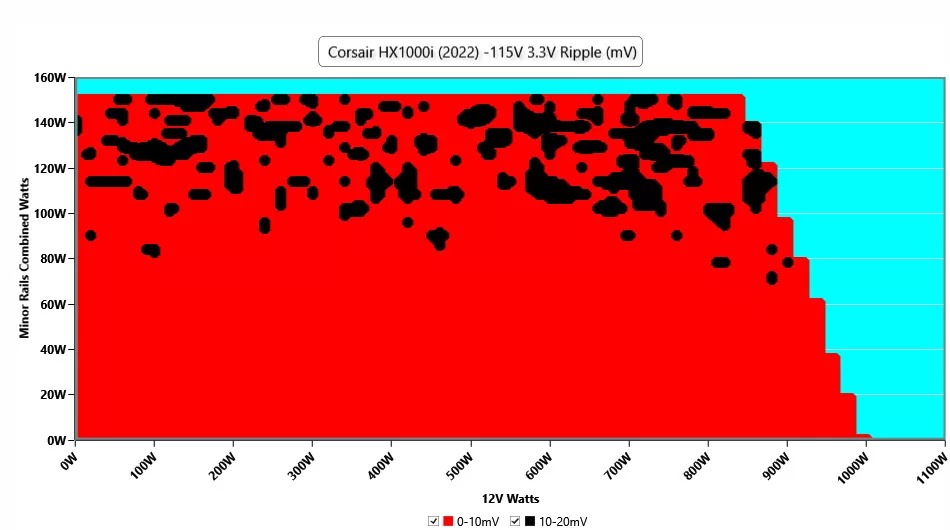

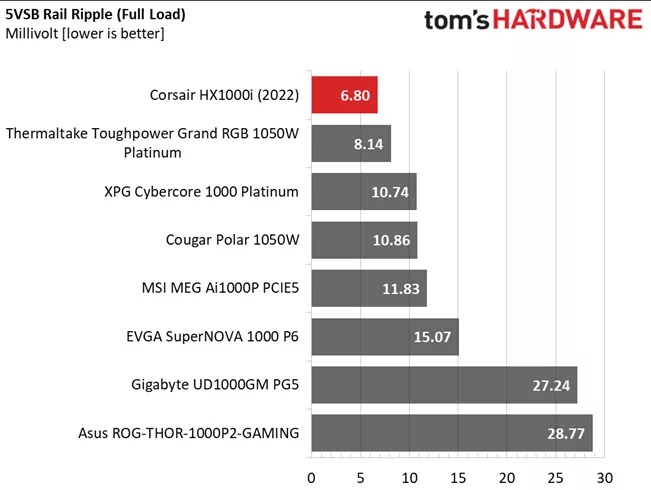

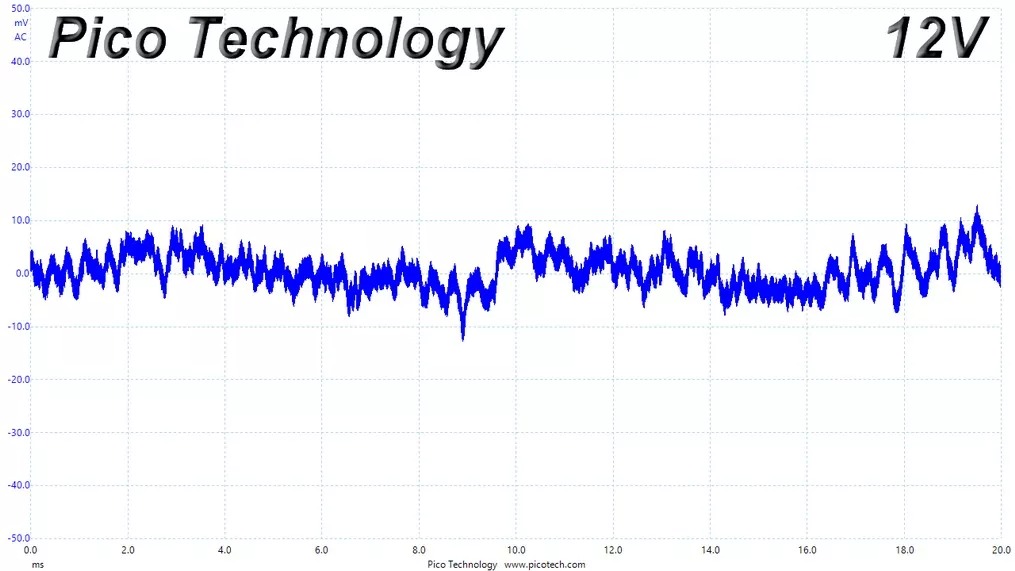

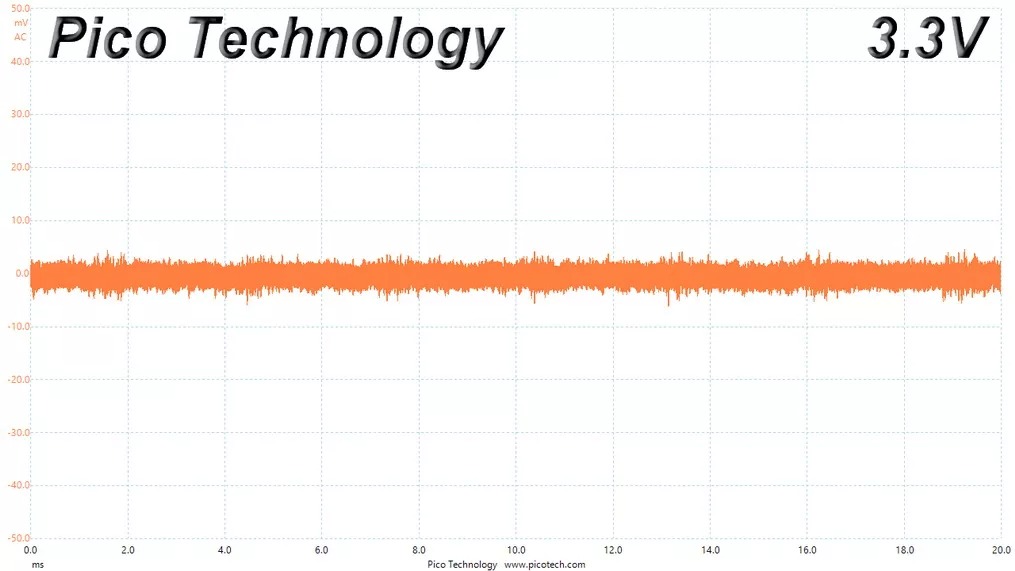

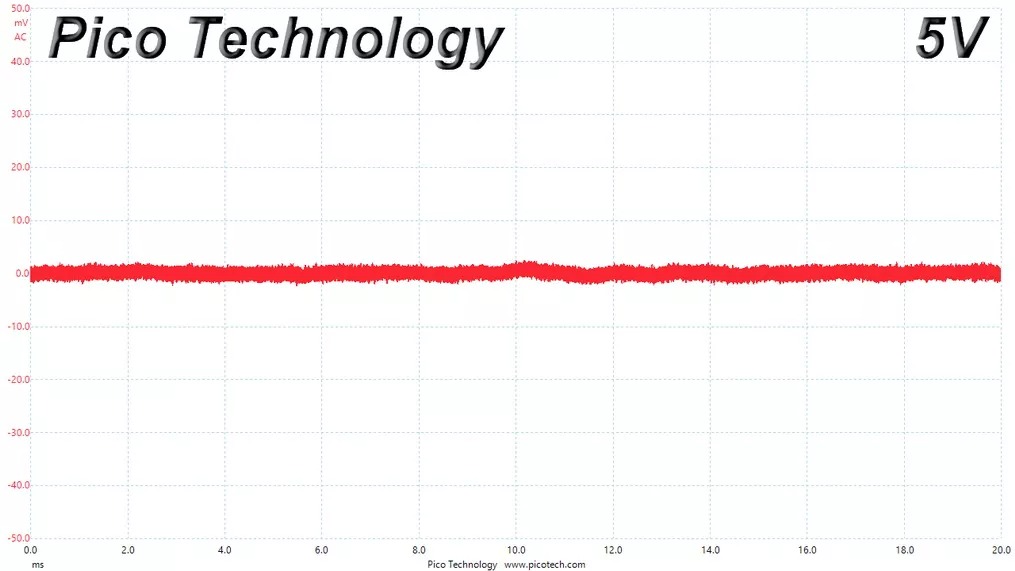

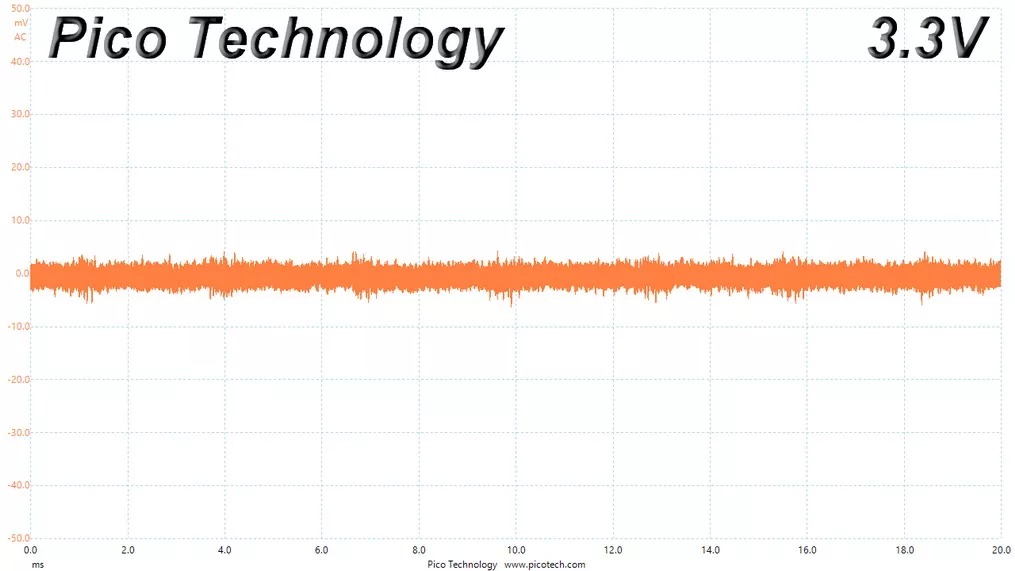

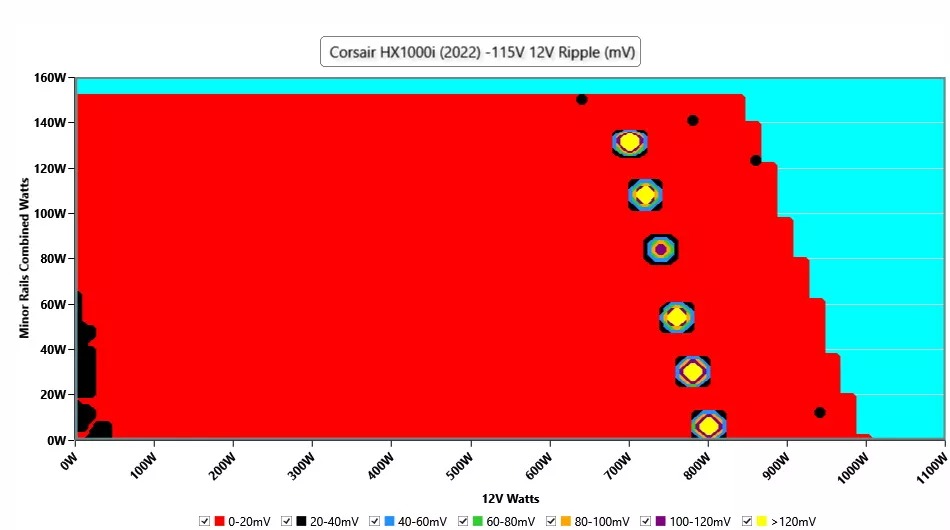

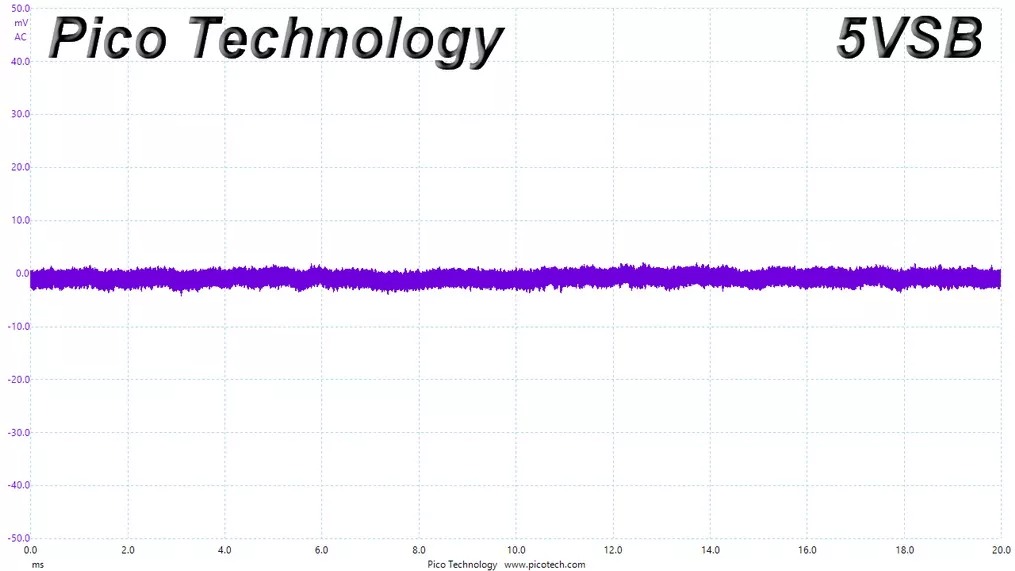

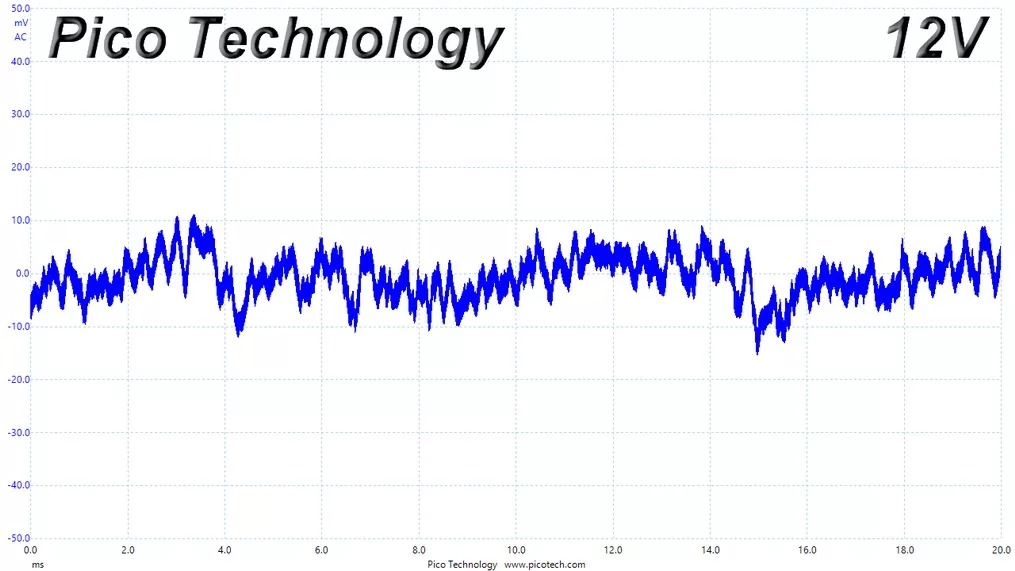

Пульсаційні графіки

Чим менші пульсації джерела живлення, тим стабільнішою буде система, а також менше навантаження на її компоненти.

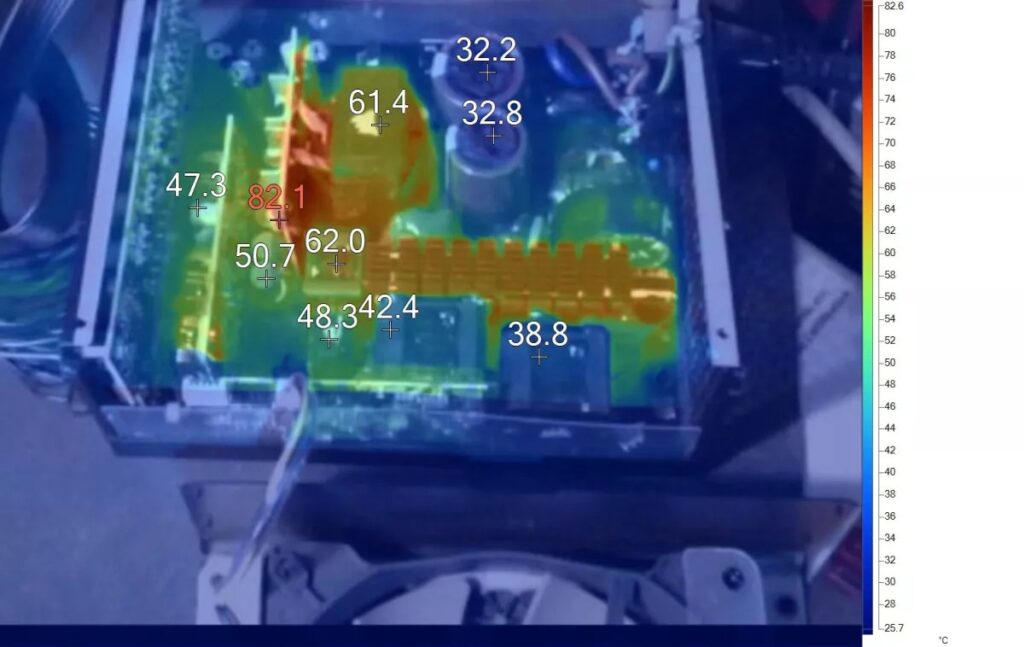

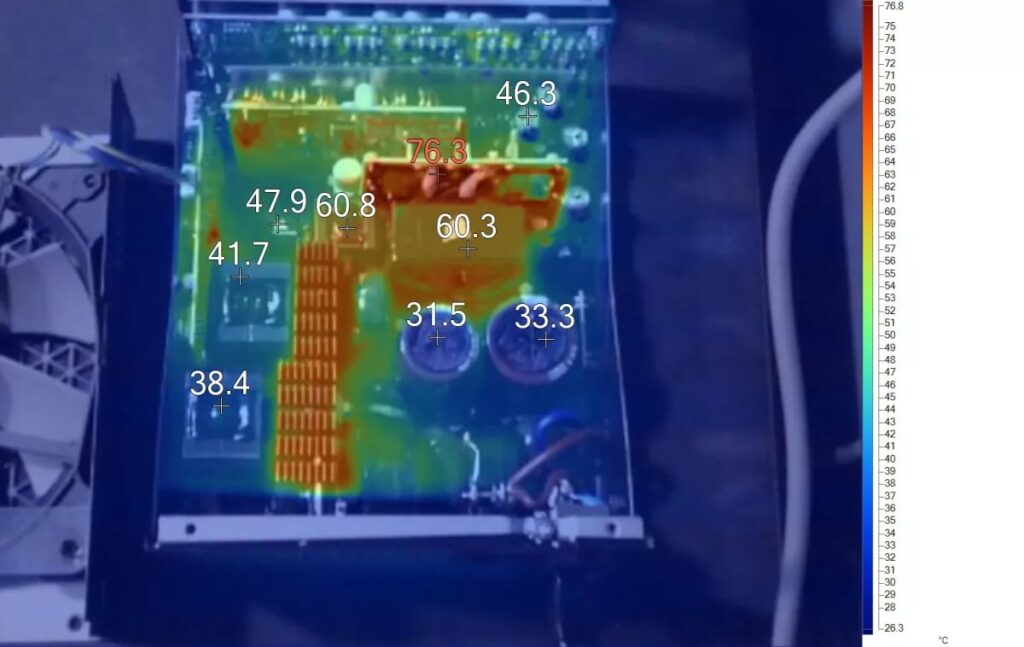

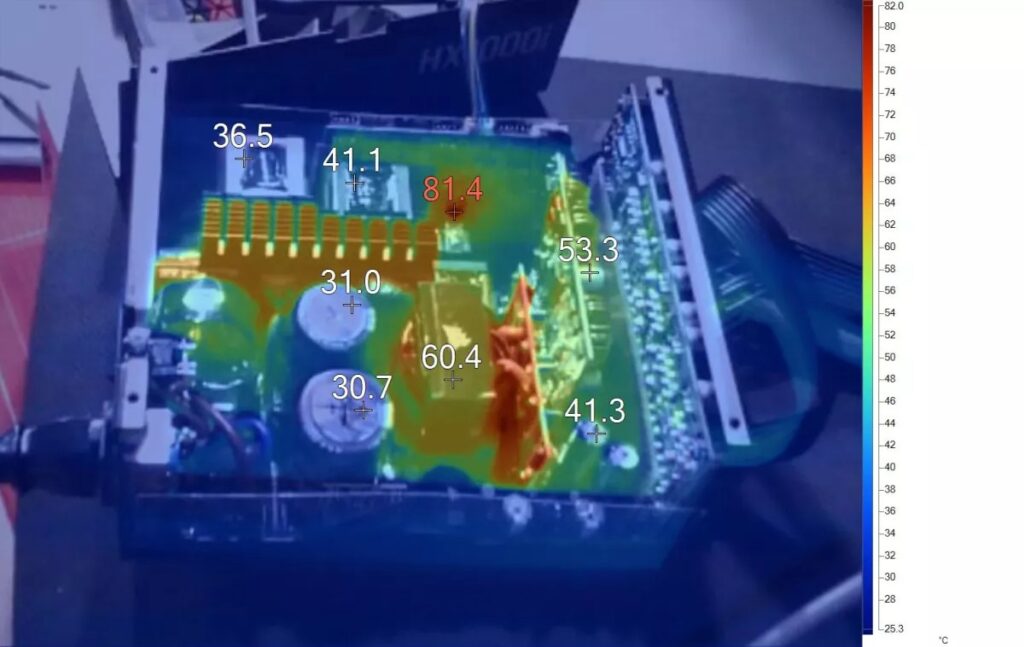

Інфрачервоні зображення

Ми застосовуємо половинне навантаження протягом 10 хвилин зі знятою верхньою кришкою блоку живлення та охолоджуючим вентилятором, перш ніж робити фотографії за допомогою модифікованої камери Fluke Ti480 PRO, яка забезпечує ІЧ-роздільність 640×480 (307 200 пікселів).

Найгарячішою частиною є плата з 12-вольтовими польовими транзисторами. Під час цього тесту ми не помітили тривожно високих температур. Це ефективна платформа; чим вище ККД, тим менше втрати енергії.

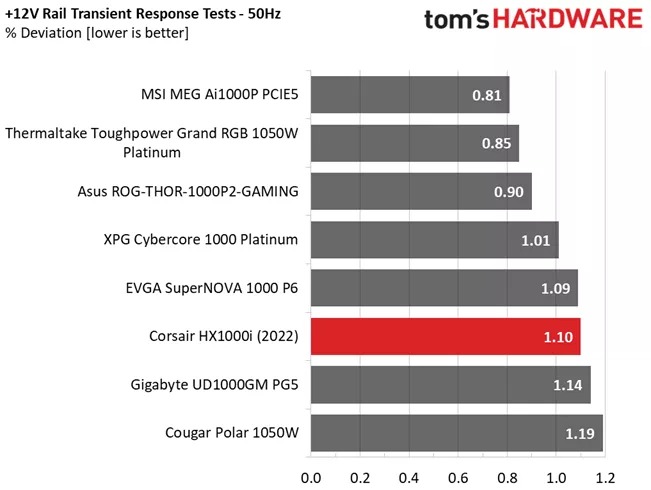

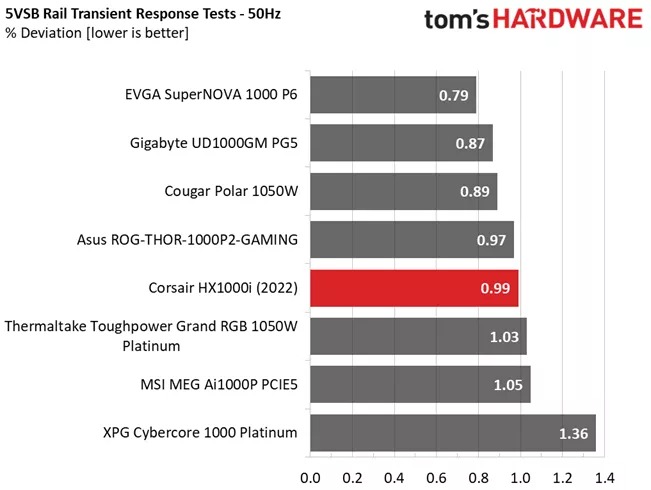

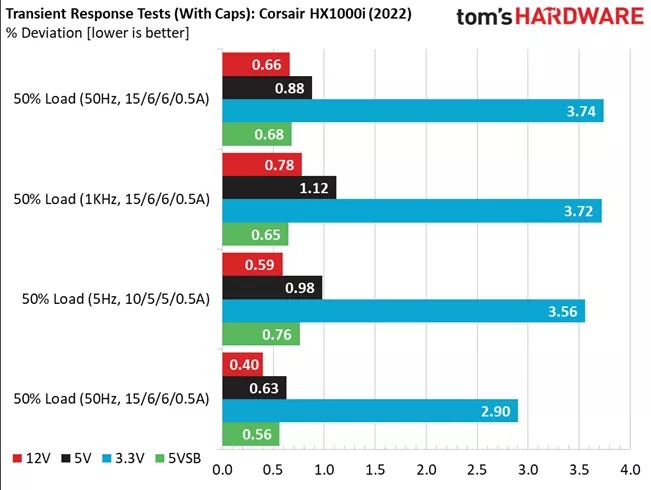

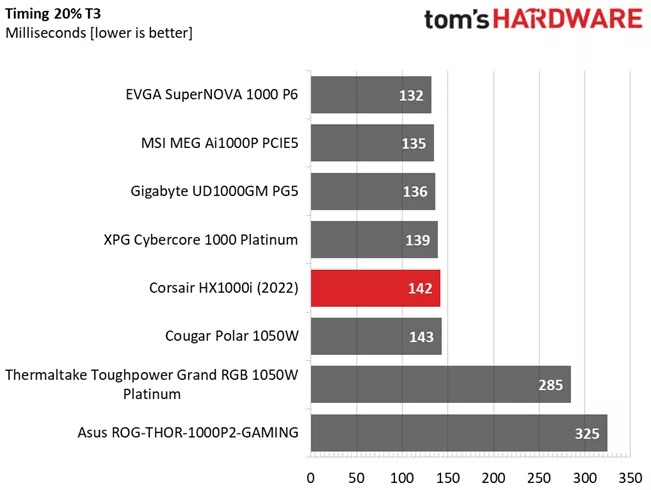

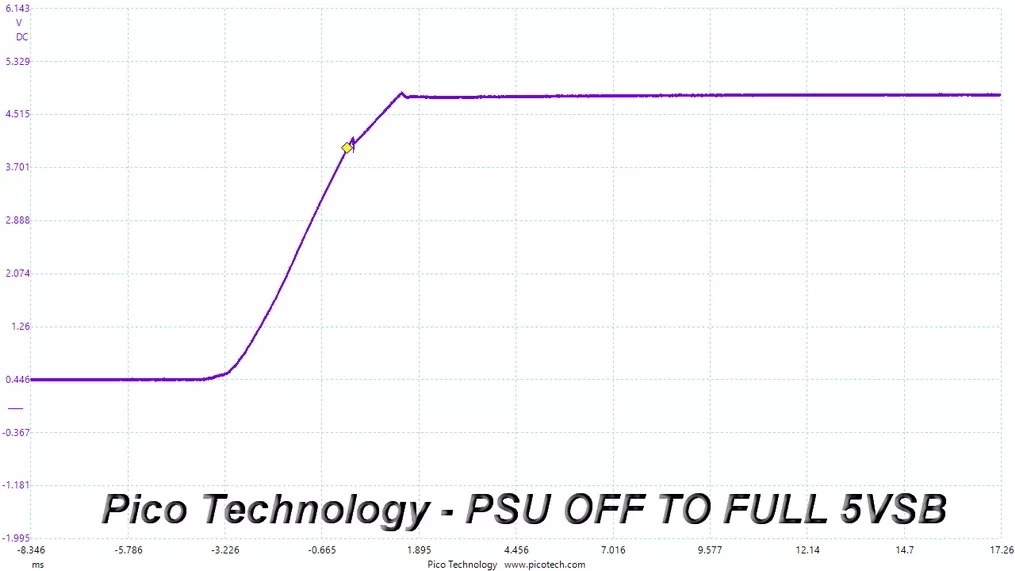

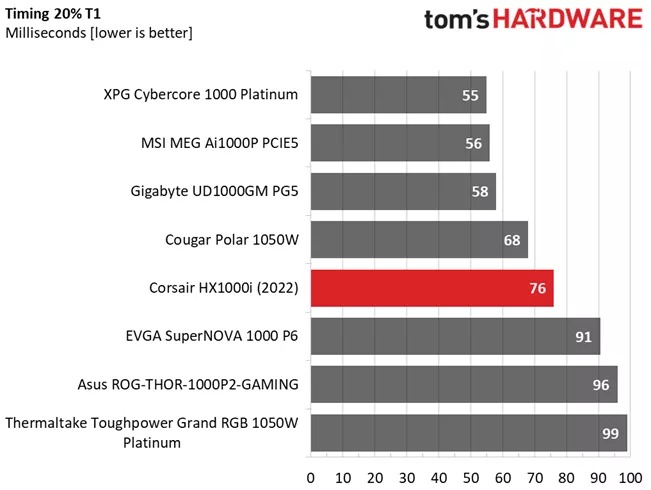

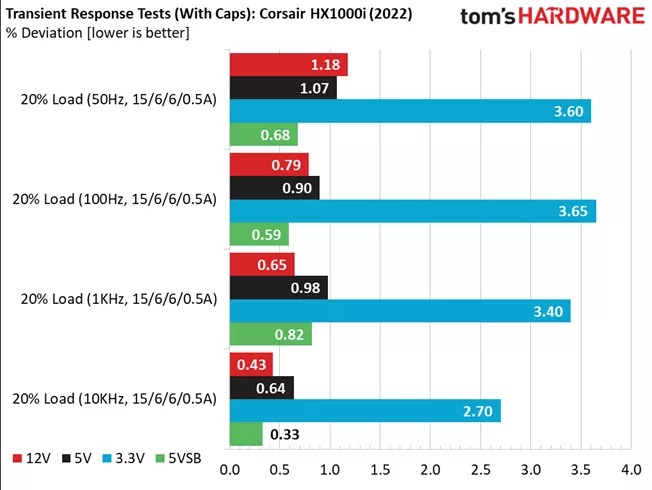

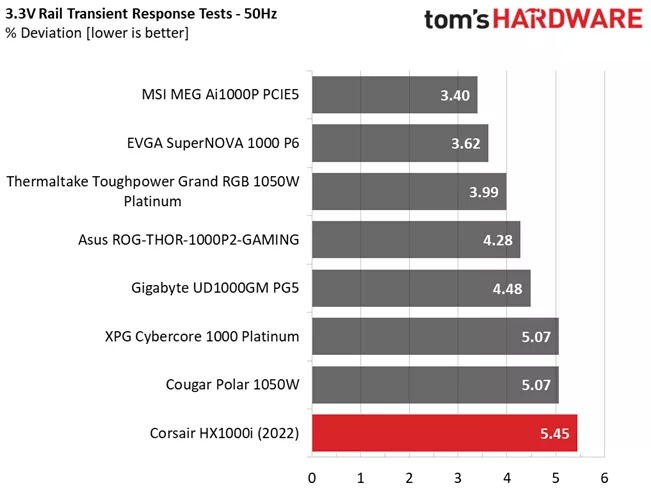

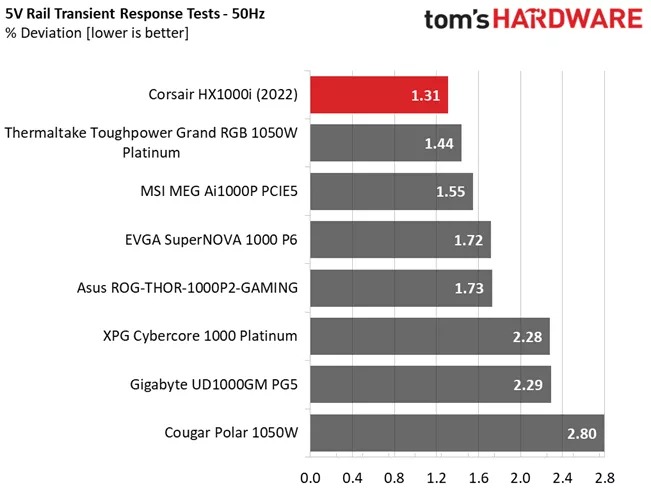

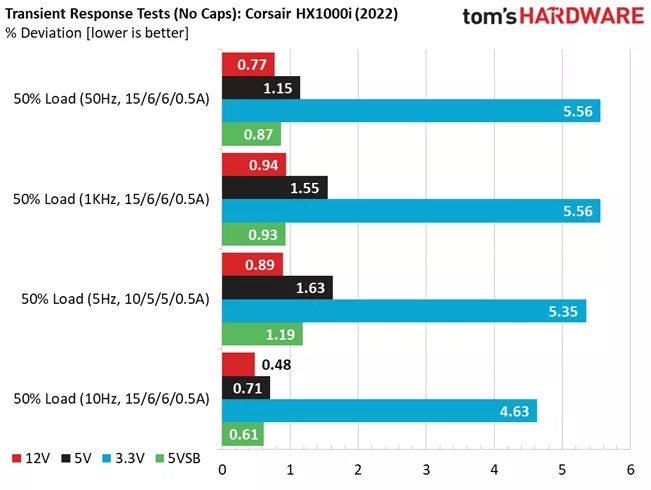

Розширені тести на перехідний процес

У реальному світі джерела живлення завжди працюють із змінним навантаженням. Тому надзвичайно важливо, щоб блок живлення залишався в межах, визначених специфікацією ATX. Чим менші відхилення, тим стабільнішим буде ваш ПК із меншим навантаженням на його компоненти.

Слід зазначити, що специфікація ATX вимагає ємнісного навантаження під час перехідних пауз, але в нашій методології ми також вирішили застосувати найгірший сценарій без додаткової ємності на рейках.

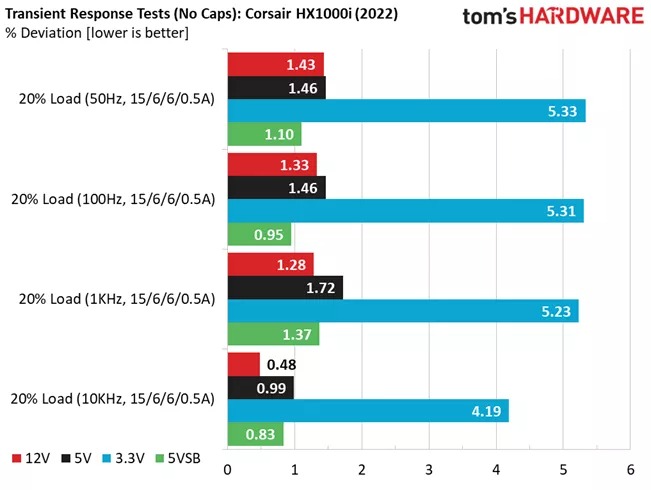

Розширений перехідний відгук на 20% – 20 мс

Напруга	Раніше	Після	Зміна	Пройшов/Не пройшов
12В	12,042 В	11,869 В	1,43%	Пас
5В	5,049 В	4,975 В	1,46%	Пас
3,3 В	3,296 В	3,120 В	5,33%	Невдача
5VSB	5,032 В	4,977 В	1,10%	Па

Розширений перехідний відгук на 20% – 10 мс

Напруга	Раніше	Після	Зміна	Пройшов/Не пройшов
12В	12,042 В	11,882 В	1,33%	Пас
5В	5,048 В	4,974 В	1,46%	Пас
3,3 В	3,295 В	3,120 В	5,31%	Невдача
5VSB	5,032 В	4,984 В	0,95%	Пас

Розширений перехідний відгук на 20% – 1 мс

Напруга	Раніше	Після	Зміна	Пройшов/Не пройшов
12В	12,041 В	11,887 В	1,28%	Пас
5В	5,048 В	4,961 В	1,72%	Пас
3,3 В	3,295 В	3,123 В	5,23%	Невдача
5VSB	5,032 В	4,963 В	1,37%	Пас

Розширений перехідний відгук на 50% – 20 мс

Напруга	Раніше	Після	Зміна	Пройшов/Не пройшов
12В	11,986 В	11,894 В	0,77%	Пас
5В	5,044 В	4,986 В	1,15%	Пас
3,3 В	3,287 В	3,104 В	5,56%	Невдача
5VSB	5,018 В	4,974 В	0,87%	Пас

Розширений перехідний відгук на 50% – 10 мс

Напруга	Раніше	Після	Зміна	Пройшов/Не пройшов
12В	11,985 В	11,872 В	0,94%	Пас
5В	5,043 В	4,965 В	1,55%	Пас
3,3 В	3,287 В	3,104 В	5,56%	Невдача
5VSB	5,017 В	4,970 В	0,93%	Пас

Розширений перехідний відгук на 50% – 1 мс

Напруга	Раніше	Після	Зміна	Пройшов/Не пройшов
12В	11,985 В	11,878 В	0,89%	Пас
5В	5,044 В	4,962 В	1,63%	Пас
3,3 В	3,287 В	3,111 В	5,35%	Невдача
5VSB	5,018 В	4,959 В	1,19%	Пас

Перехідна характеристика досить жорстка при 12 В і 5 VSB, надзвичайно жорстка при 5 В і посередня при 3,3 В.

Увімкнення перехідних тестів

У наступному наборі тестів ми вимірюємо реакцію блока живлення в більш простих сценаріях перехідного навантаження — під час фази ввімкнення. В ідеалі ми не хочемо бачити будь-яких перепадів або стрибків напруги, оскільки вони створюють велике навантаження на перетворювачі DC-DC встановлених компонентів.

Є невелике перевищення на 5VSB і невеликий крок у формі сигналу під час тесту «БП ВИМКНЕНО до повного 12В», що, швидше за все, не створить жодних проблем.

Випробування часу джерела живлення

Джерело живлення генерує кілька сигналів, які мають бути в межах, визначених специфікацією ATX, діапазонів. Якщо це не так, можуть виникнути проблеми з сумісністю з іншими частинами системи, особливо материнськими платами. З 2020 року час увімкнення живлення (T1) блока живлення має бути меншим за 150 мс, а затримка PWR_OK (T3) — від 100 до 150 мс, щоб він був сумісний з альтернативним режимом сну.

Таблиця синхронізації блоку живлення

T1 (час увімкнення) і T3 (затримка PWR_OK)
Навантаження	Т1	Т3
20%	76 мс	142 мс
100%	66 мс	140 мс

Графіки синхронізації блоку живлення

Затримка PWR_OK знаходиться в межах 100-150 мс, тому блок живлення підтримує альтернативний сплячий режим, рекомендований специфікацією ATX.

Вимірювання пульсацій

Пульсації представляють коливання змінного струму (періодичні) і шум (випадкові), які зустрічаються в шинах постійного струму блока живлення. Це явище значно зменшує термін служби конденсаторів, тому що вони нагріваються. Підвищення температури на 10 градусів за Цельсієм може скоротити термін служби кришки на 50%. Ripple також відіграє важливу роль у загальній стабільності системи, особливо при розгоні.

Межі пульсацій, відповідно до специфікації ATX, становлять 120 мВ (+12 В) і 50 мВ (5 В, 3,3 В і 5 VSB).

Тест	12В	5В	3,3 В	5VSB	Пройшов/Не пройшов
10% навантаження	8,7 мВ	4,1 мВ	6,0 мВ	4,5 мВ	Пас
20% навантаження	10,2 мВ	4,2 мВ	5,7 мВ	4,6 мВ	Пас
30% навантаження	11,4 мВ	3,9 мВ	6,2 мВ	4,7 мВ	Пас
40% навантаження	14,5 мВ	4,0 мВ	6,1 мВ	4,9 мВ	Пас
50% навантаження	15,8 мВ	4,4 мВ	6,7 мВ	5,3 мВ	Пас
60% навантаження	18,8 мВ	4,9 мВ	6,8 мВ	5,2 мВ	Пас
70% навантаження	19,6 мВ	5,1 мВ	6,9 мВ	5,2 мВ	Пас
80% навантаження	20,7 мВ	4,8 мВ	10,3 мВ	6,0 мВ	Пас
90% навантаження	24,1 мВ	5,4 мВ	10,4 мВ	5,5 мВ	Пас
100% завантаження	28,2 мВ	6,5 мВ	11,6 мВ	6,8 мВ	Пас
110% навантаження	29,0 мВ	6,5 мВ	12,3 мВ	7,1 мВ	Пас
Перехресне навантаження 1	13,4 мВ	5,7 мВ	13,5 мВ	6,1 мВ	Пас
Перехресне навантаження 2	10,8 мВ	5,3 мВ	5,8 мВ	5,3 мВ	Пас
Перехресне навантаження 3	12,2 мВ	4,3 мВ	13,3 мВ	5,4 мВ	Пас
Перехресне навантаження 4	27,2 мВ	5,5 мВ	7,3 мВ	6,5 мВ	Пас

Придушення пульсацій добре на всіх рейках, особливо на другорядних.

Пульсація при повному навантаженні

Пульсація при навантаженні 110%.

Пульсація при перехресному навантаженні 1

Пульсація при перехресному навантаженні 4

Попереднє тестування на відповідність EMC – середні та квазіпікові результати детектора електромагнітних перешкод

Електромагнітна сумісність (EMC) — це здатність пристрою працювати належним чином у своєму середовищі, не порушуючи правильну роботу інших пристроїв поблизу.

Електромагнітні перешкоди (EMI) означає електромагнітну енергію, яку випромінює пристрій, і якщо вона надто висока, вона може спричинити проблеми в інших пристроях поблизу. Наприклад, це може спричинити підвищений статичний шум у ваших навушниках та/або динаміках.

Випромінювання EMI низьке.

Рейтинг продуктивності

Різниця в продуктивності порівняно з іншими блоками живлення подібних специфікацій невелика, але ми очікували, що HX1000i працюватиме ще краще, враховуючи його передовий дизайн і першокласну якість збірки.

Рейтинг шуму

На графіку нижче показано середній рівень шуму вентилятора охолодження в робочому діапазоні блока живлення за температури навколишнього середовища від 30 до 32 градусів за Цельсієм (від 86 до 89,6 градусів за

Середній рівень шуму низький.

Рейтинг ефективності

На наступному графіку показана середня ефективність блоку живлення в робочому діапазоні за температури навколишнього середовища близько 30 градусів за Цельсієм.

Середня ефективність досить висока, але є куди вдосконалюватися.

Коефіцієнт потужності

На наступних графіках показано середнє значення коефіцієнта потужності блоку живлення впродовж його робочого діапазону за температури навколишнього середовища близько 30 градусів Цельсія та вхідної напруги 115/230 В.

Конвертер APFC чудово виконує свою роботу!

Підсумок

Команда інженерів Corsair, що займається розробкою блоків живлення, продовжує випускати хороші продукти. HX1000i використовує напівцифрову платформу, надану CWT, з першокласною якістю та високоякісними деталями. У наш час непросто знайти електронні компоненти, особливо мікроконтролери та японські конденсатори, за розумними цінами.

Ми очікуємо зниження продажів електромобілів, тож дефіцит електронних компонентів може дещо охолонути, що допоможе ринку ІТ-технологій. Крім того, захмарна вартість електроенергії також сприятиме зростанню продажів високоефективних БЖ (Platinum і вище). HX1000i має високий середній ККД, а його потужний PF-перетворювач значно мінімізує втрати енергії.

Ми очікували трохи більшої загальної продуктивності від HX1000i, і відсутність роз’єму 12VHPWR є недоліком. Тим не менш, Corsair поспішить оновити платформу, щоб зробити її готовою до ATX 3.0 і PCIe 5.0, і ми вважаємо, що вона також надасть кабель PCIe 5.0 користувачам, які отримали початкову версію. Зараз ми знаходимося на перехідному етапі, і було б розумно інвестувати в сумісний з PCIe 5.0 блок живлення, щоб бути максимально захищеним у майбутньому.
