Плюси

+Висока продуктивність
+Тиха робота
+Відмінна якість збірки
+Повністю модульна
+Кабелі в індивідуальних гільзах
+Адаптер для кронштейна SFX-to-ATX в комплекті
+7 років гарантії

Мінуси

-Напівпасивний режим не відключається
-Високий пусковий струм при вході 230В
-Хотілося б бачити 2х EPS роз’єми
-Перетікання при вимиканні на +12В потребує вирішення

Особливості та технічні характеристики

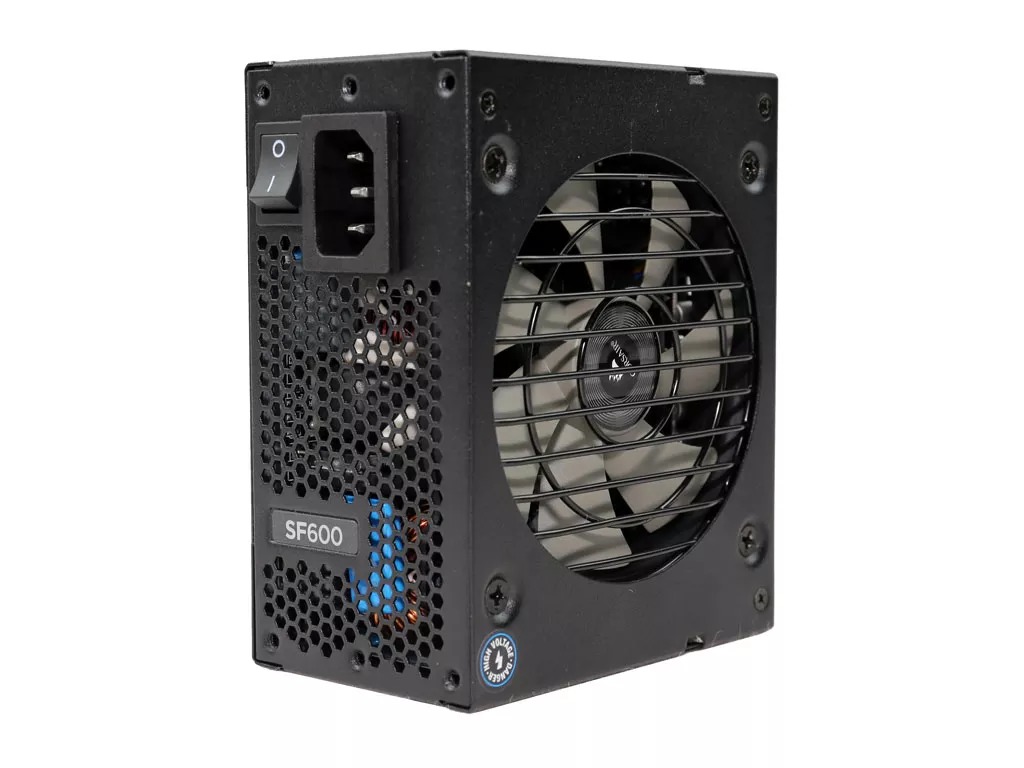

Corsair SF600 Platinum встановлює нові стандарти продуктивності та ефективності в сегменті SFX. Вишенькою на торті є надтиха робота цього БЖ, особливо у важких умовах з високим навантаженням на другорядні напрямні. Це покращення в порівнянні з SF600 Gold, який змушує вентилятор обертатися на високих швидкостях в тому ж сценарії використання.

Взяти щось, що вже є хорошим, і зробити його ще кращим – нелегко, але Corsair і Great Wall співпрацювали, щоб створити ще кращий блок живлення малого форм-фактору. Їх SF600 Platinum – це поточний король продуктивності серед блоків живлення SFX. Він оснащений кабелями в індивідуальних гільзах і адаптером SFX-ATX. Однак SF600 Platinum також коштує дорожче, ніж його попередник, SF600 Gold. Вам доведеться врахувати значну надбавку, коли прийде час визначити, чи варті вища продуктивність та покращена ефективність.

Категорії SFX і SFX-L стають все більш популярними цілями для виробників блоків живлення. SilverStone була першою компанією, яка дійсно впровадила інновації в цьому сегменті, і вона досі пропонує найбільше варіантів, маючи в своєму портфоліо 12 продуктів SFX і SFX-L. Компанія Corsair продає менше SFX-сумісних блоків живлення, але вона вразила нас на початку своєї діяльності моделями SF450/600. Тепер, з появою моделей 80 PLUS Platinum, наші очікування ще більше зросли.

Одразу ж ми трохи розчаровані конфігурацією кабелів 600-ватної моделі, яка залишилася незмінною в порівнянні з SF600 Gold. Насправді, версії 450W і 600W мають однакову кількість і тип кабелів. Ми вважаємо це дивним, оскільки SF600 Platinum повинна підтримувати більшу кількість пристроїв.

Принаймні, поки SF750 не потрапить до нашої лабораторії, SF600 Platinum від Corsair є найпотужнішою моделлю, яку ми тестуємо. Замість того, щоб нанести на цей блок живлення другого покоління індекс v2, компанія вирішила використовувати для ідентифікації сертифікат енергоефективності 80 PLUS. Стара модель SF600 Gold залишиться у виробництві як більш доступна альтернатива для тих, кому потрібен потужний блок живлення на базі технології SFX, але не потрібно платити додатково за підвищену ефективність.

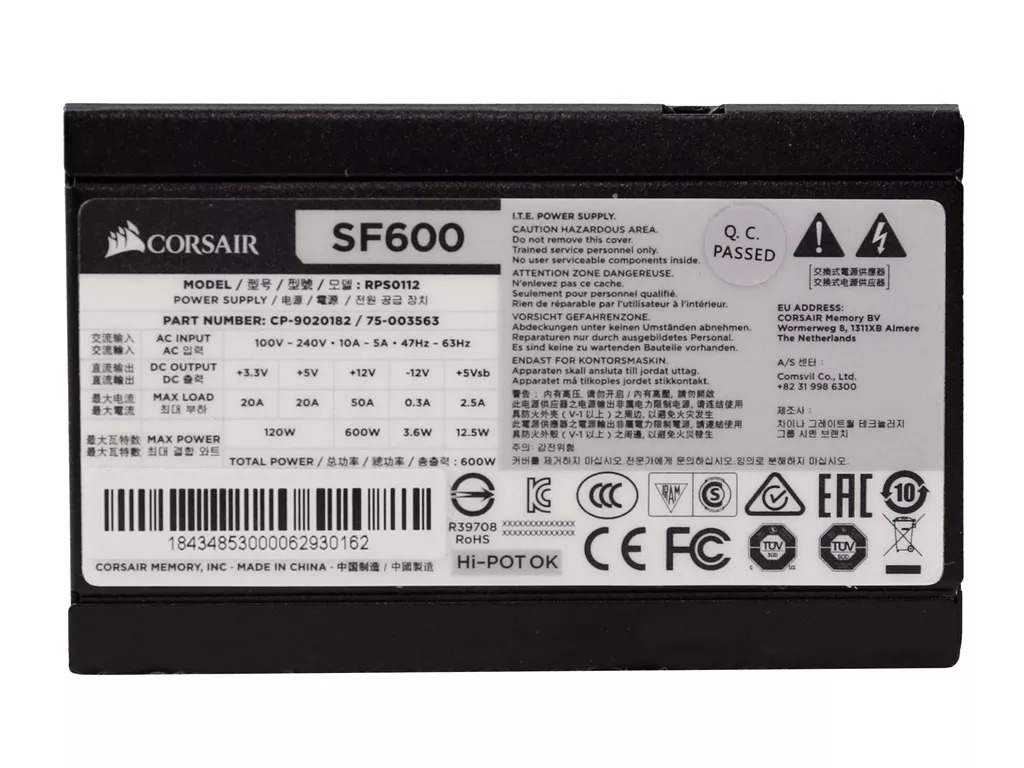

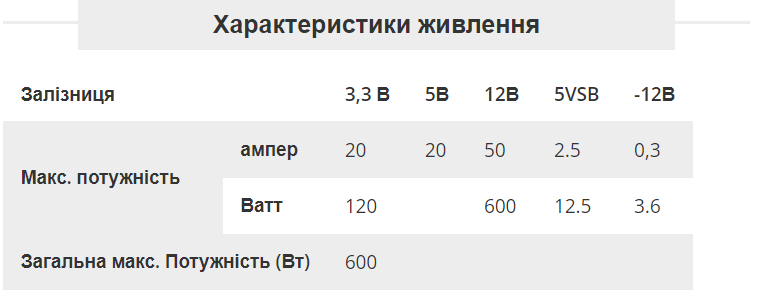

Технічні характеристики

Виробник (OEM)	Велика стіна
Макс. Вихід постійного струму	600 Вт
Ефективність	80 PLUS Platinum, ETA-A (88-91%)
Шум	LAMBDA-A (20-25 дБ [A])
Модульний	✓ (Повністю)
Підтримка Intel C6/C7 Power State	✓
Робоча температура (безперервне повне навантаження)	0 – 50°C
Захист від перенапруги	✓
Захист від зниження напруги	✓
Захист від перевищення потужності	✓
Захист від перевантаження по струму (+12 В).	✓
Захист від перегріву	✓
Захист від короткого замикання	✓
Захист від перенапруги	✓
Захист від пускового струму	✓
Захист від несправності вентилятора	✗
Без навантаження	✓
Охолодження	92-мм вентилятор підшипника (NR092L)
Напівпасивна операція	✓
Розміри ( Ш x В x Г )	122 х 65 х 102 мм
Вага	0,874 кг (1,93 фунта )
Форм-фактор	SFX, EPS 2.92
Гарантія	7 років

Однією з найбільших відмінностей між SF600 Gold і цією останньою моделлю є те, що версія Platinum має набагато кращий рівень шуму LAMBDA. Corsair за допомогою Great Wall покращив реакцію контролера вентилятора на високі навантаження на другорядні рейки. Це не було раніше; вентилятор старішої моделі зійшов з розуму, коли шини 5 В і 3,3 В були вражені тим самим сценарієм навантаження.

Враховані всі функції захисту, які ми очікуємо від блоку живлення високого класу. Блок живлення – це серце вашого ПК. Таким чином, він відповідає за захист себе та всього апаратного забезпечення від перебоїв та інших ненормальних ситуацій.

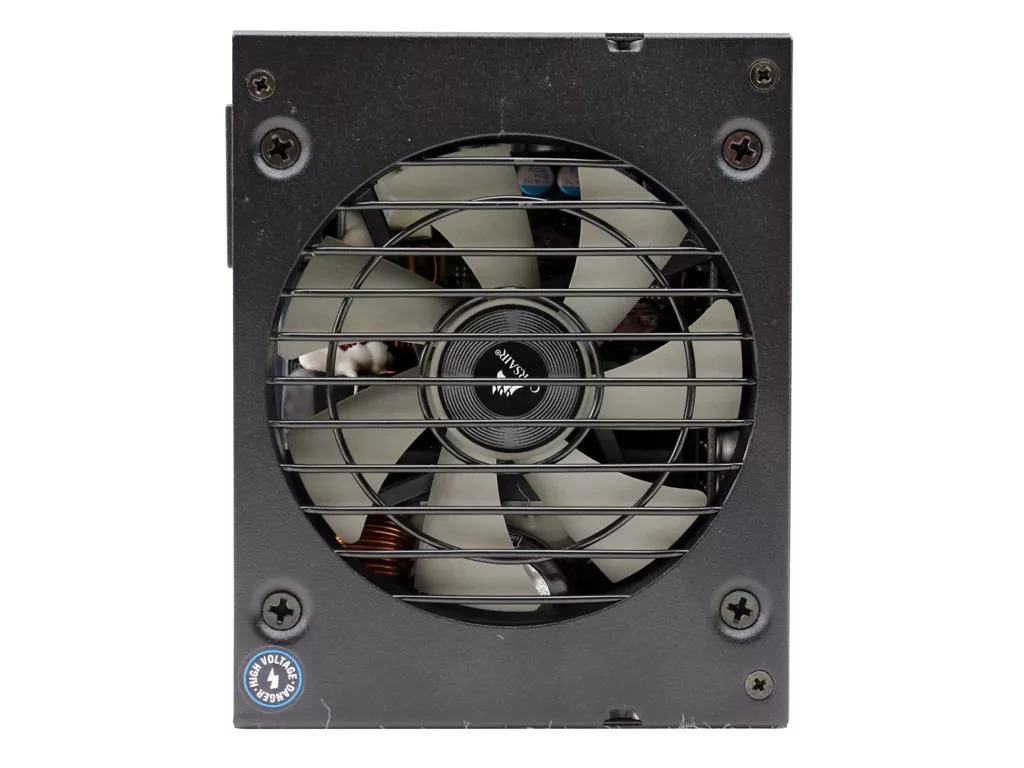

Охолодження забезпечується 92-міліметровим вентилятором (той самий, що використовується в усіх моделях Corsair SF). Завдяки підшипнику всередині він повинен прослужити довго. Ось чому у Corsair немає проблем із наданням семирічної гарантії на SF600. Тим не менш, деякі ентузіасти очікують фанатів FDB у дорогих блоках живлення. Просто пам’ятайте, що багато джерел живлення високого класу, які стверджують, що використовують вентилятори FDB, насправді використовують нарізні підшипники. Принаймні Corsair чесний. Крім того, цей вентилятор довів свою надійність у ряді інших продуктів. Якщо він працює добре, навіщо його міняти?

Сукупне навантаження на другорядні рейки становить 120 Вт, тоді як одна рейка +12 В може забезпечити до 50 А. На папері шина 5VSB забезпечує до 12,5 Вт, хоча в реальному світі вона досягає 17,5 Вт до втручання OCP.

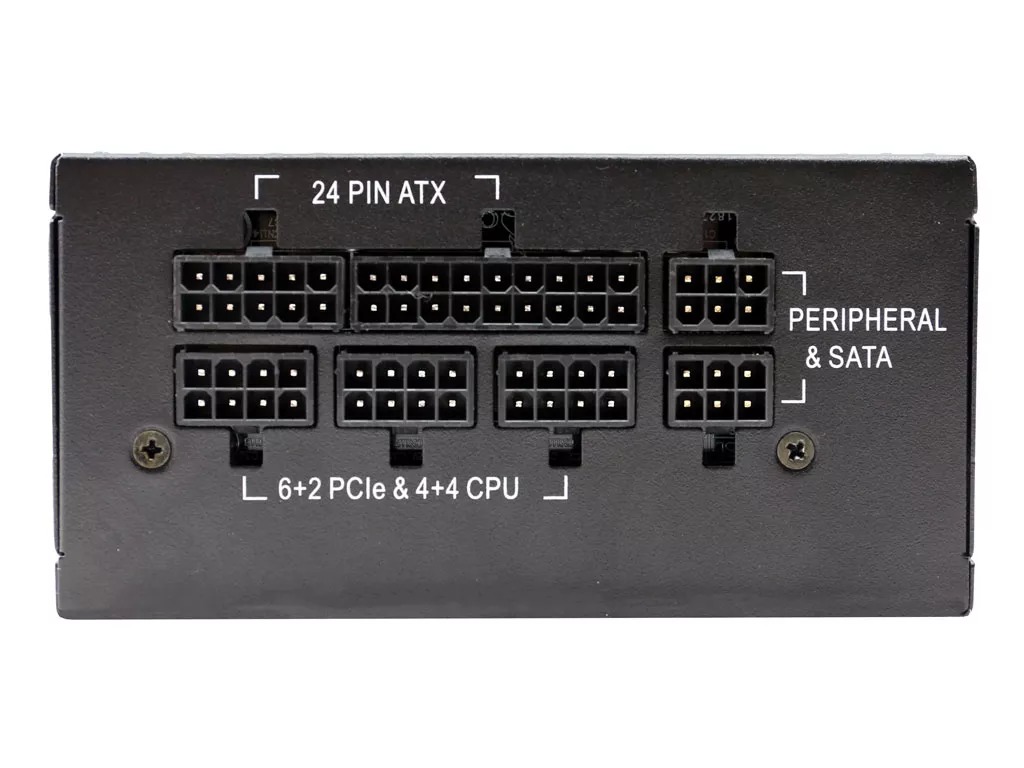

Кабелі та роз’єми

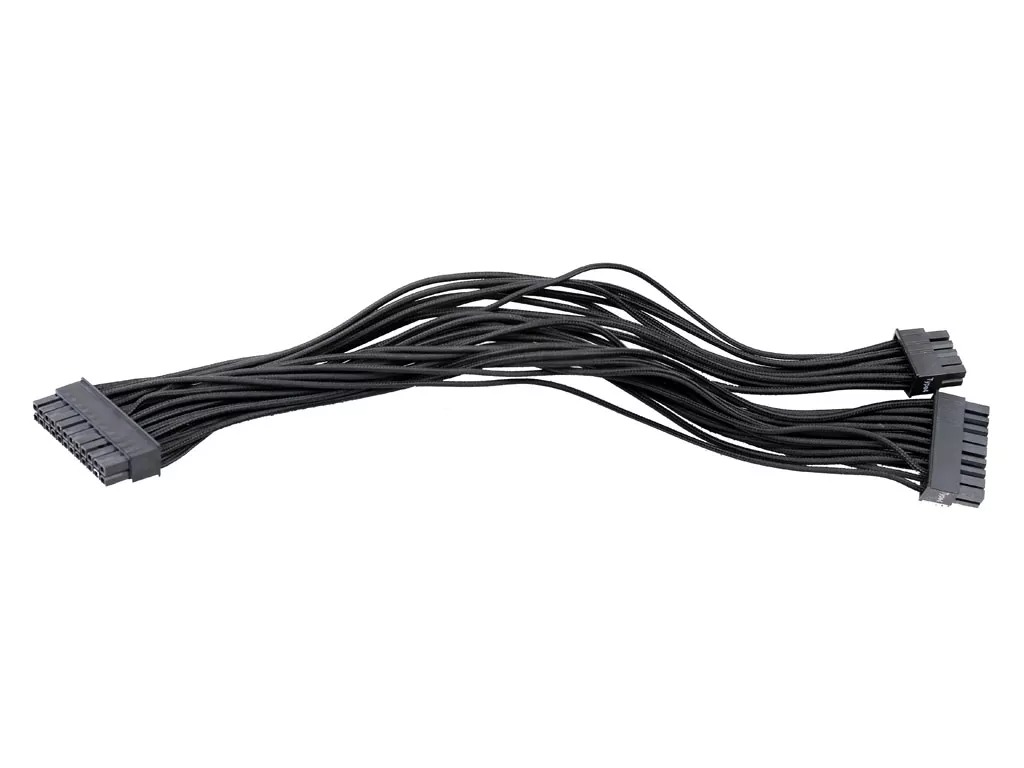

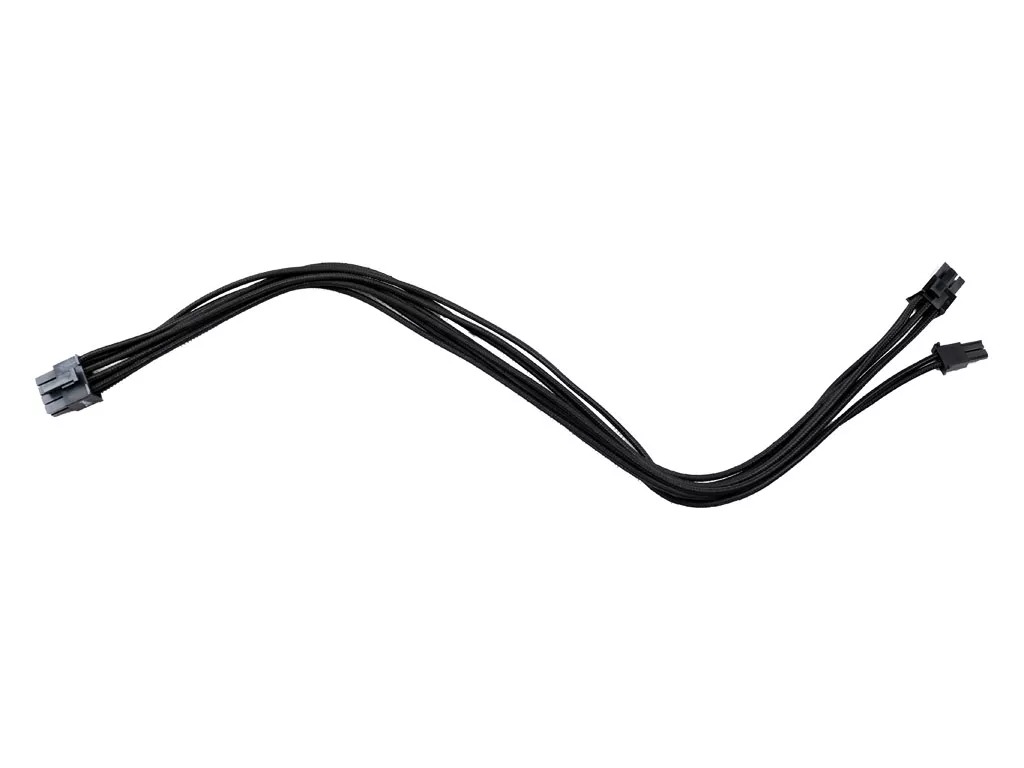

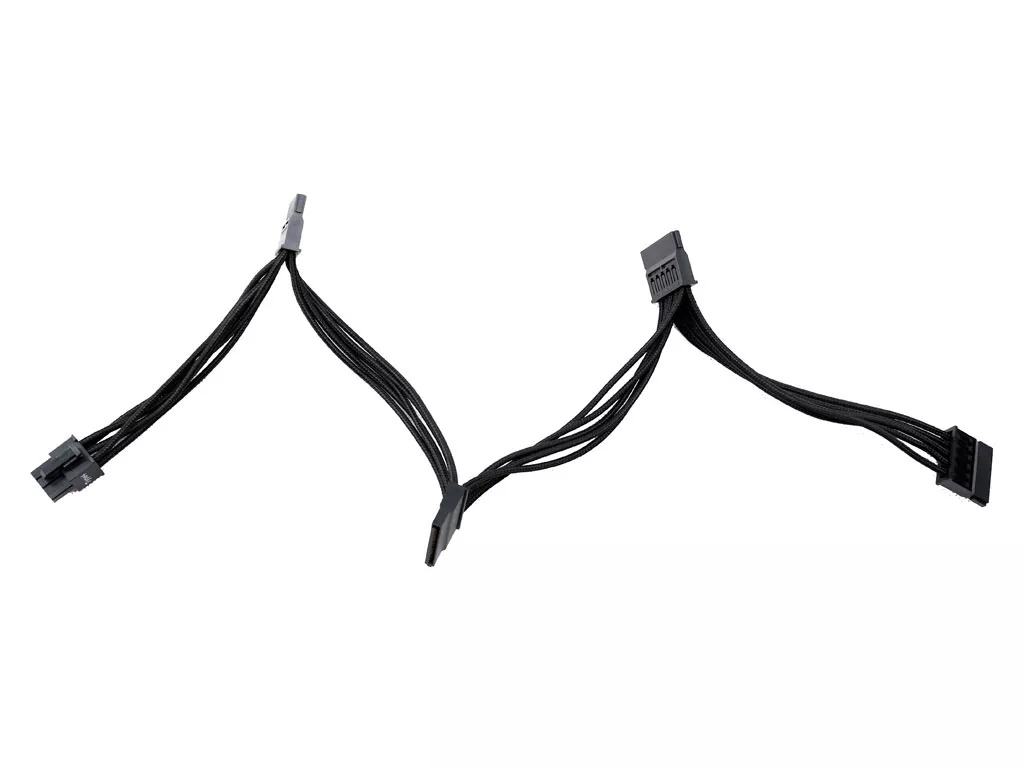

Модульні кабелі

Опис	Кількість кабелів	Кількість конекторів (загальна)	Калібр	У кабельних конденсаторах
Роз’єм ATX 20+4 pin (300mm)	1	1	16-18AWG	Ні
4+4 контактний EPS12V (400 мм)	1	1	16AWG	Ні
6+2-контактний PCIe (700 мм)	2	2	16AWG	Ні
SATA (100 мм + 105 мм + 105 мм 105 мм)	1	4	18AWG	Ні

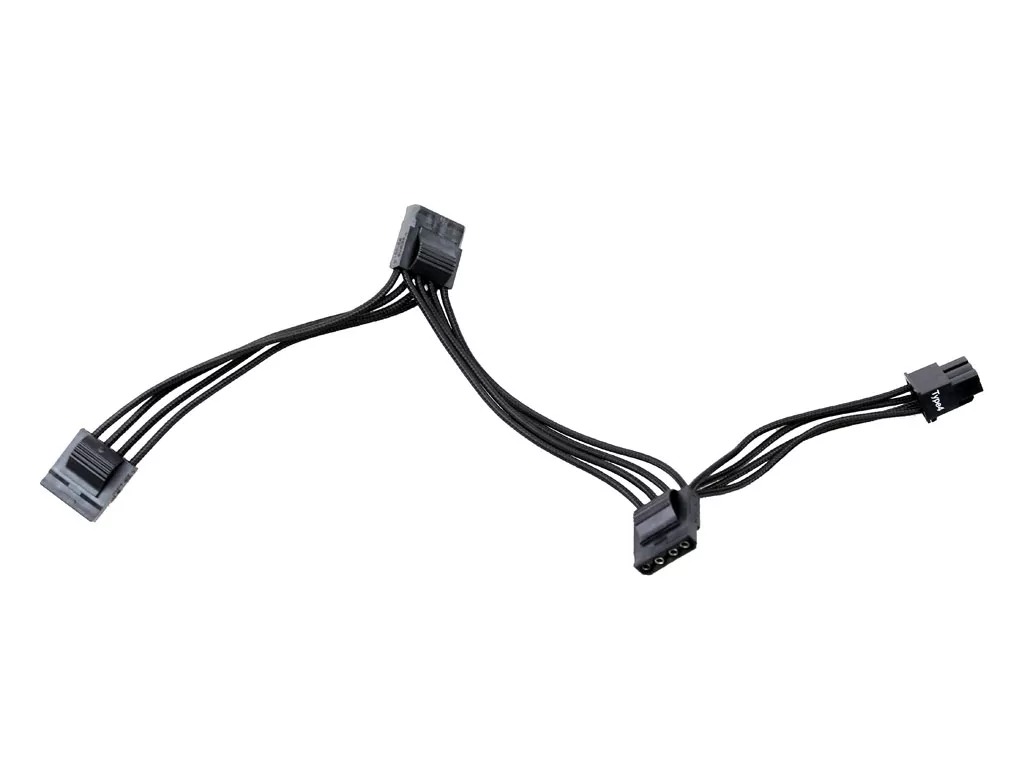

4-контактний Molex (100 мм + 105 мм + 105 мм)	1	3	18AWG	Ні

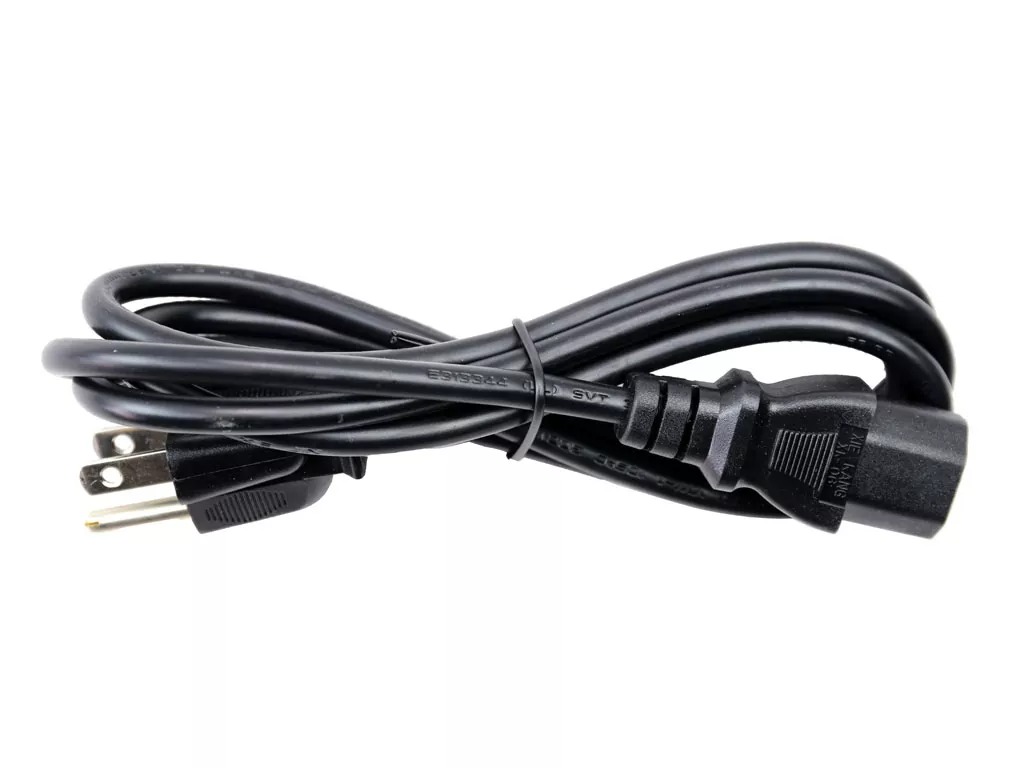

Шнур живлення змінного струму (1400 мм) – з’єднувач C13	1	1	18AWG	–

На жаль, є тільки два роз’єми PCIe і один EPS. Якби SF600 Platinum мав один EPS і чотири роз’єми PCIe або два EPS і два роз’єми PCIe, ми були б щасливішими.

Усі кабелі, окрім кабелів із роз’ємами PCIe, короткі. Це й не дивно, оскільки цей блок живлення розроблений для корпусів малого форм-фактора. Однак дивно бачити кабелі PCIe довжиною 700 мм, коли один кабель EPS має довжину лише 400 мм.

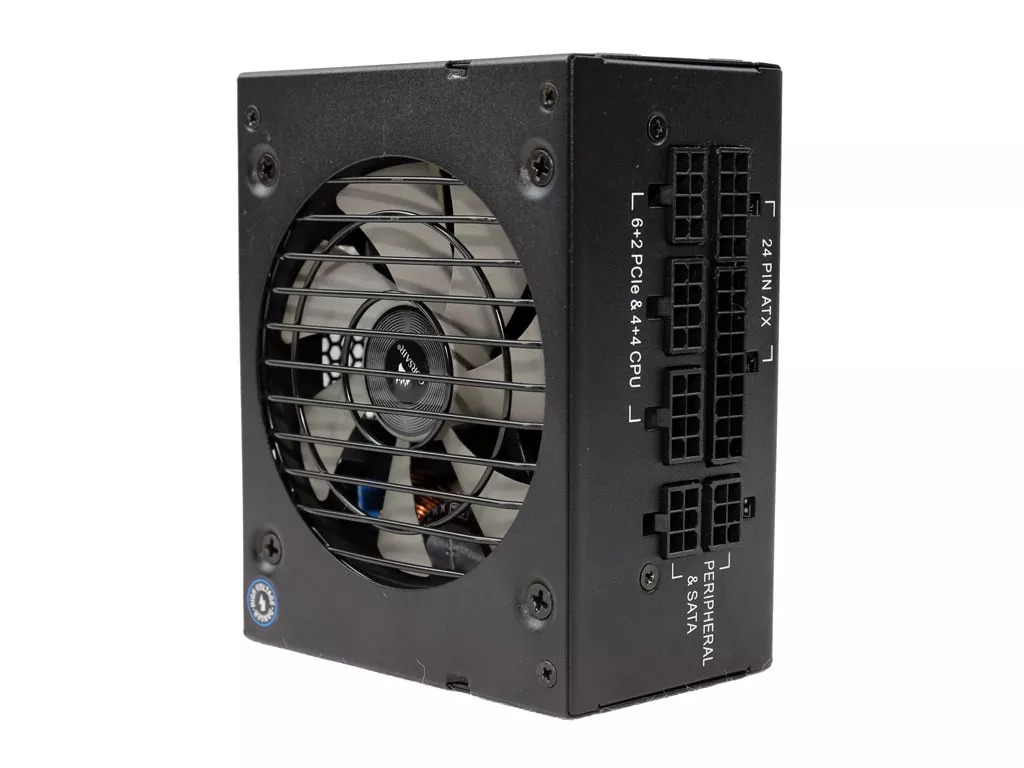

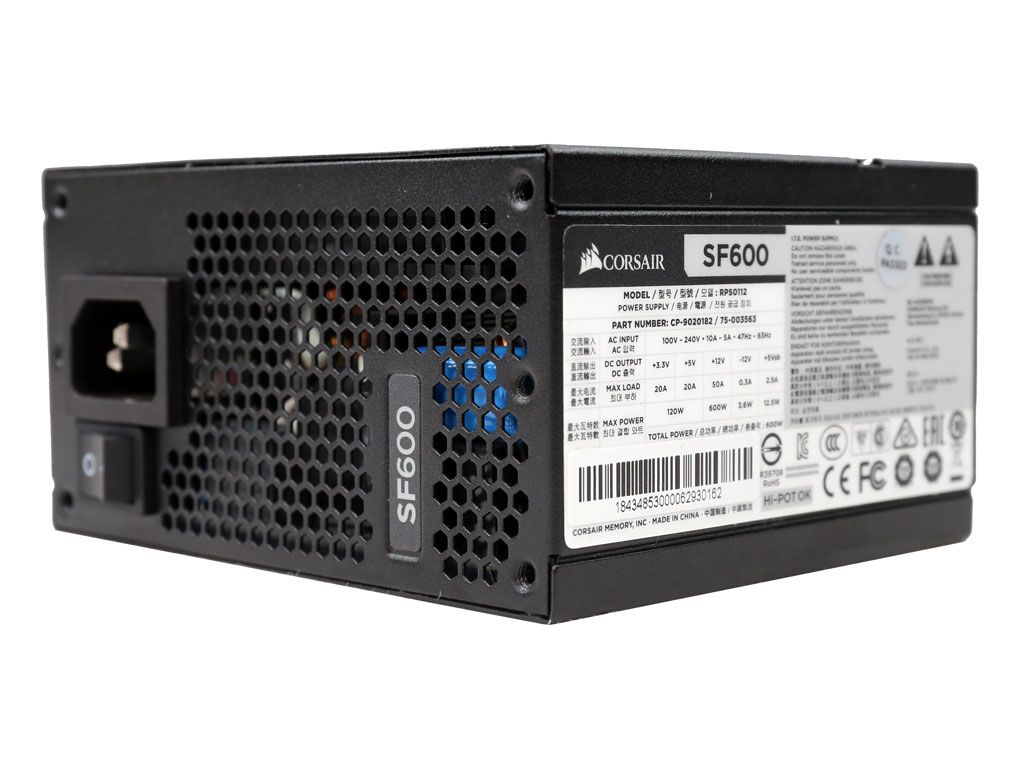

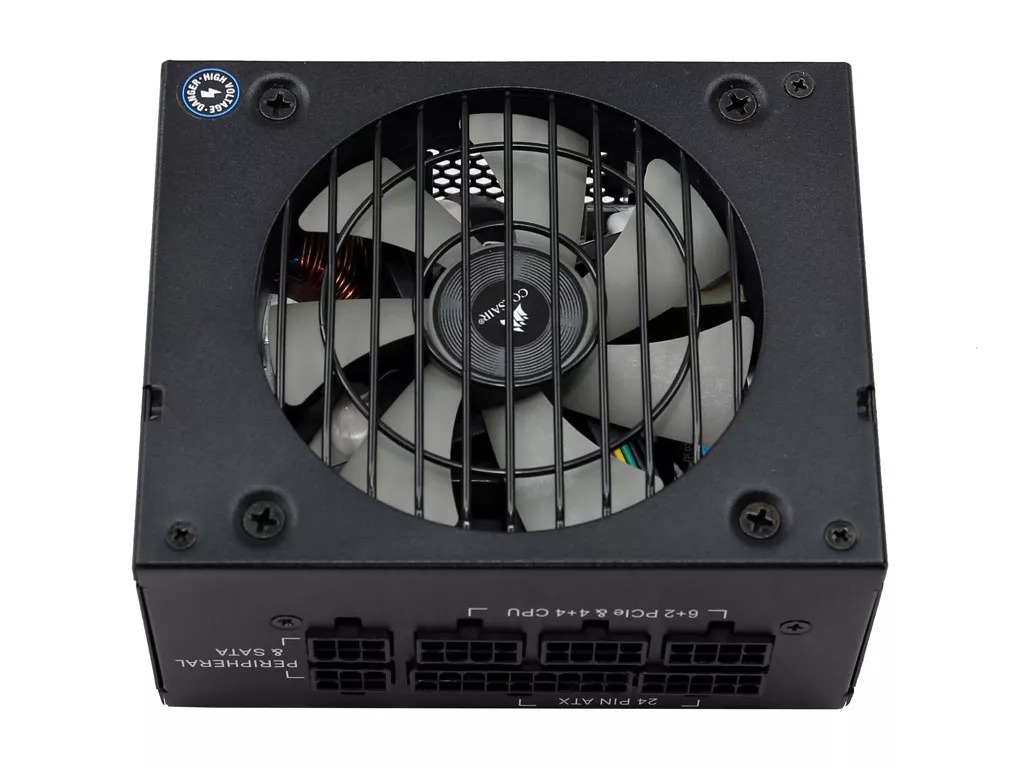

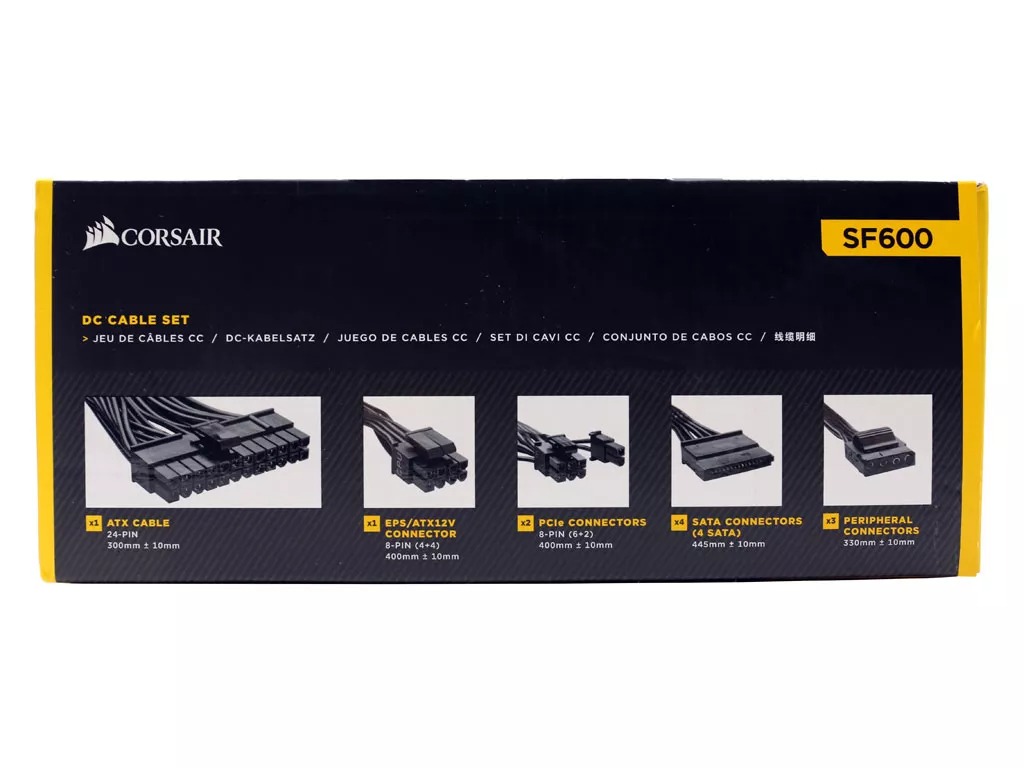

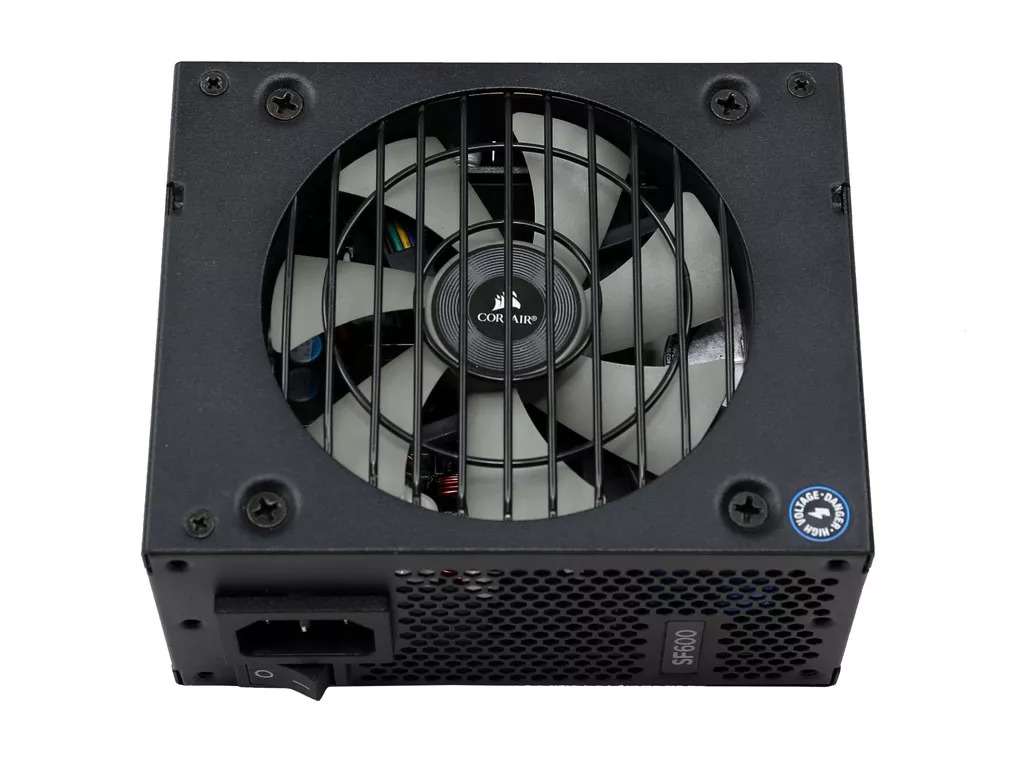

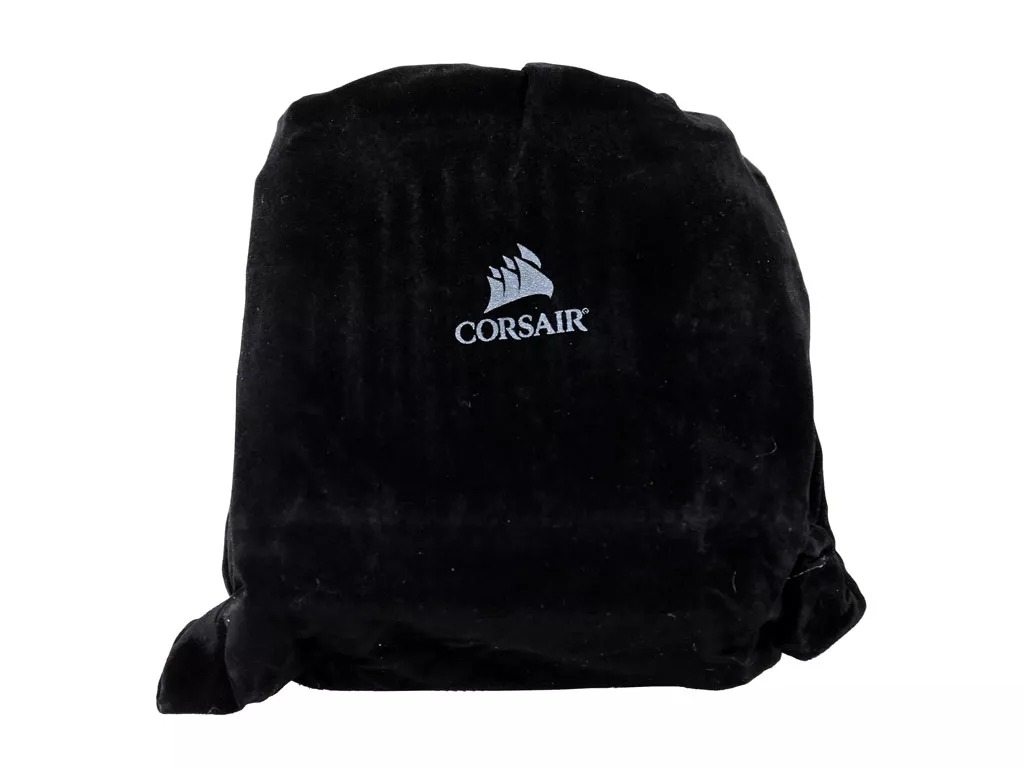

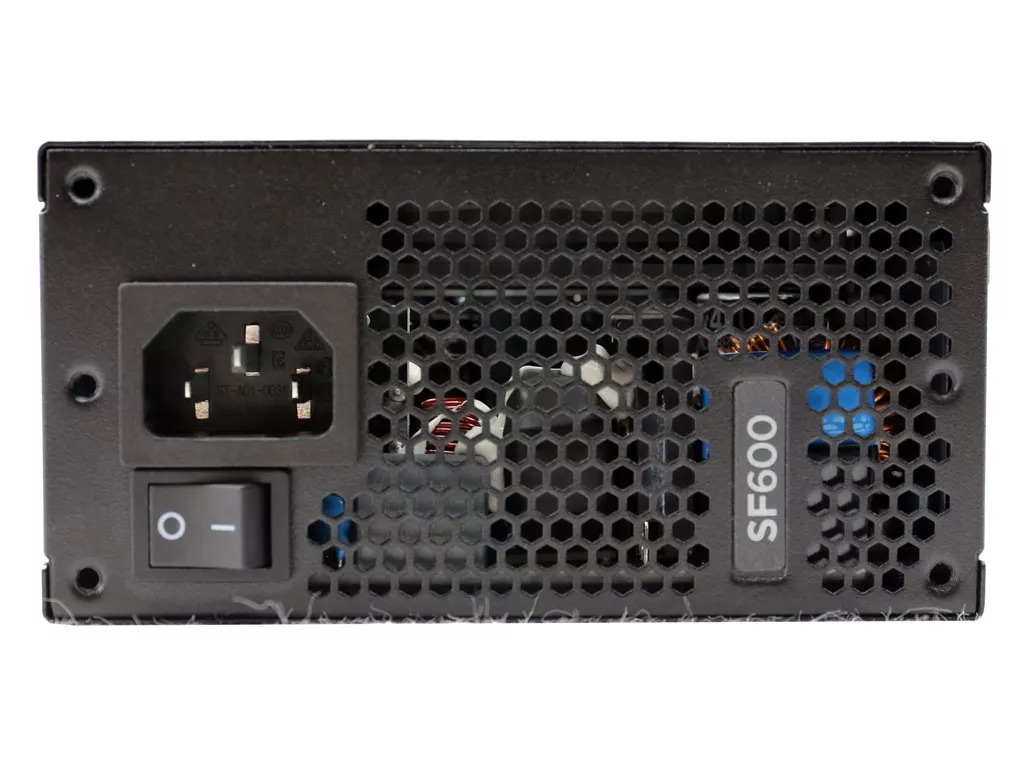

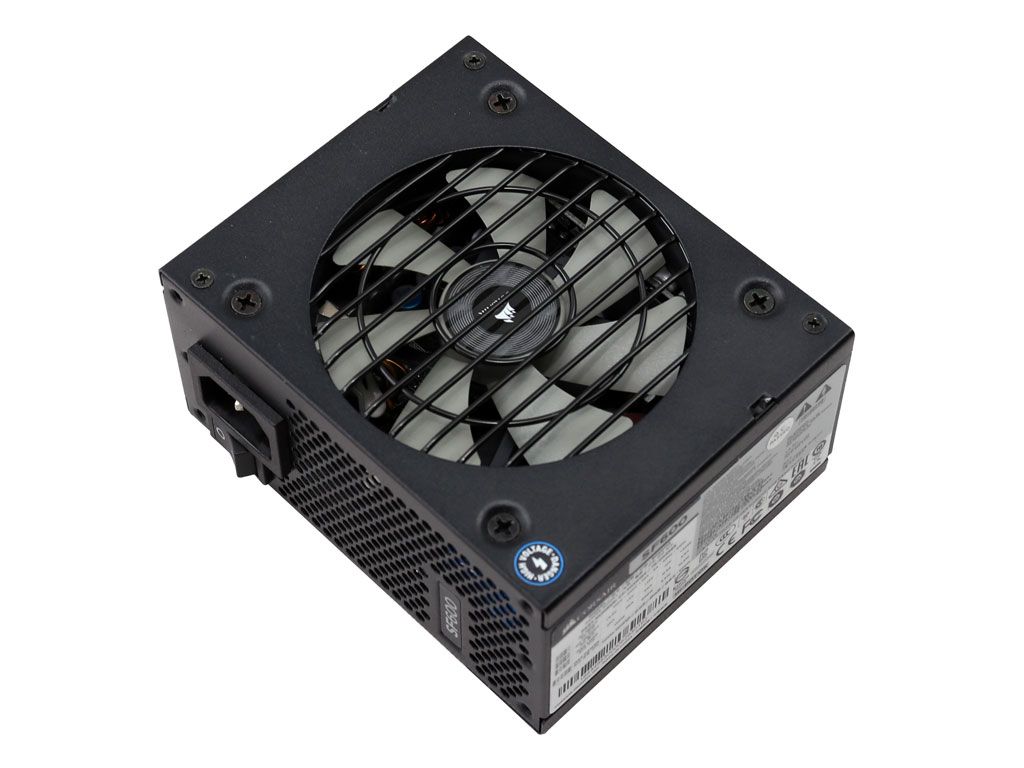

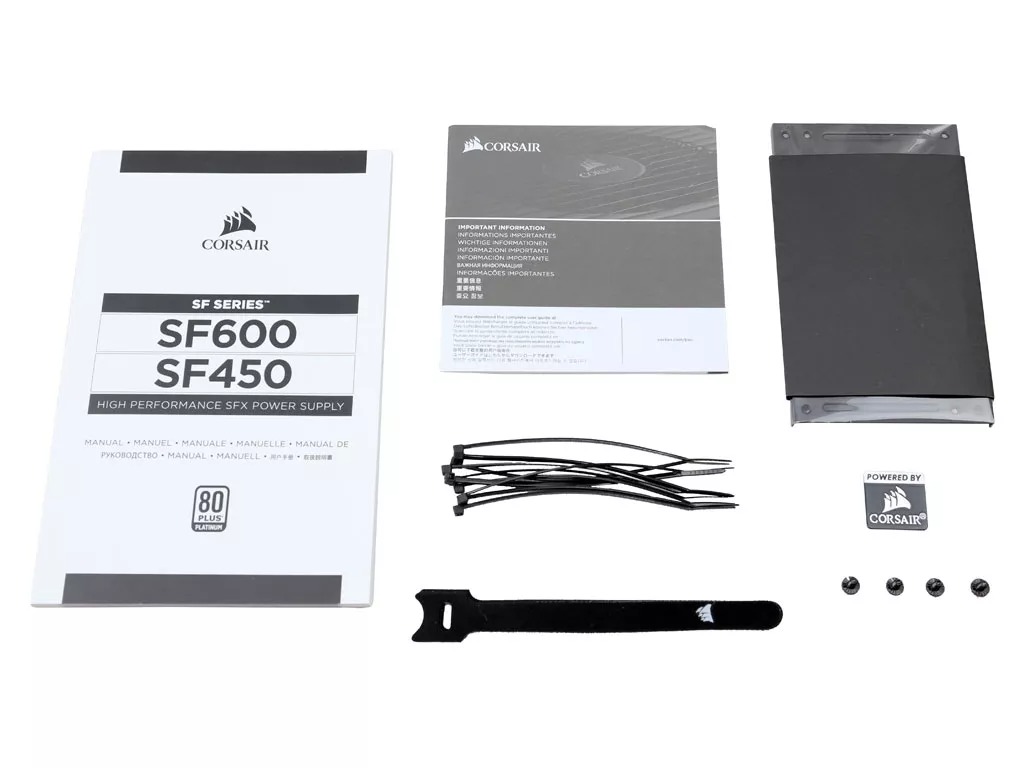

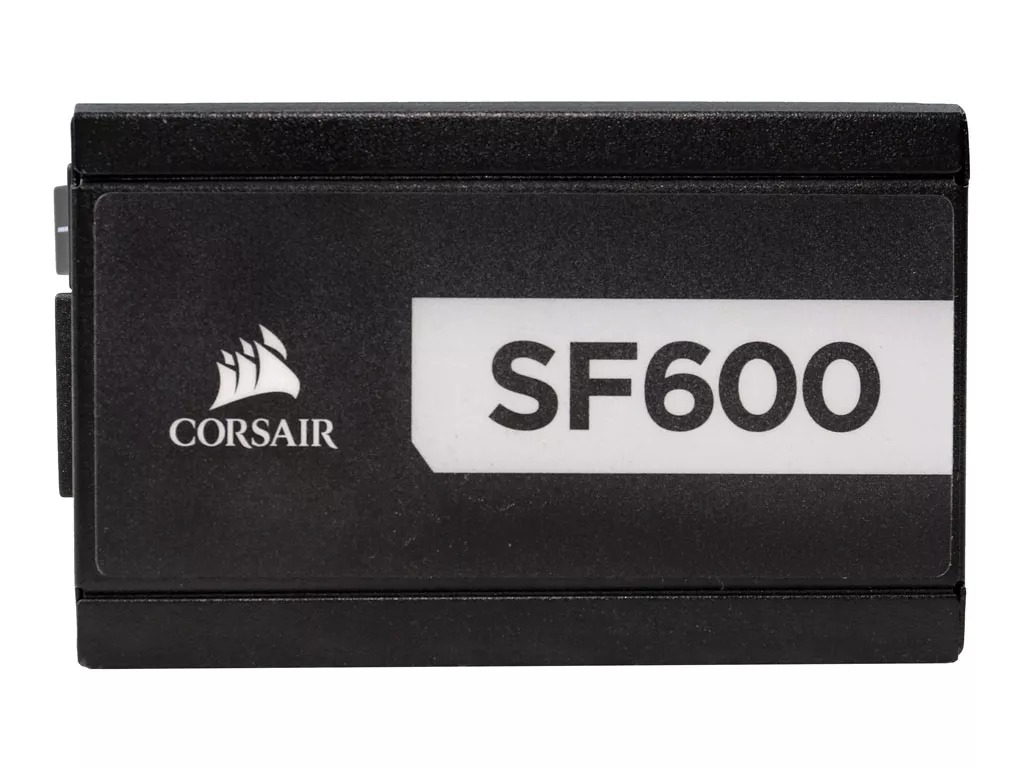

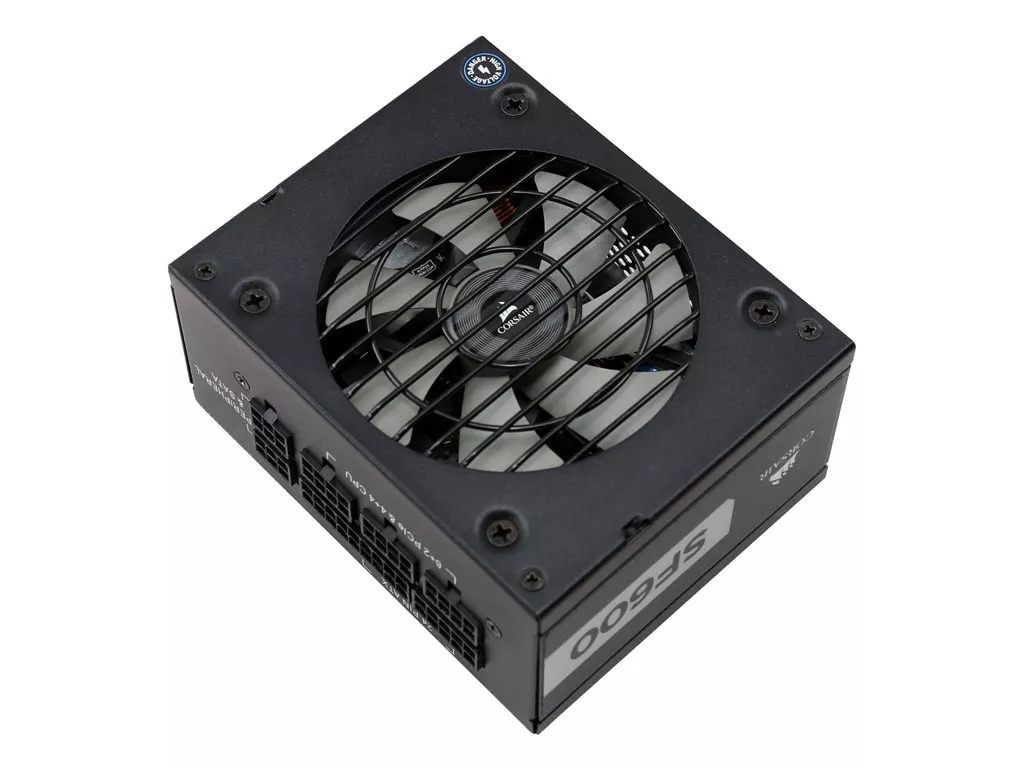

Розпакування

Розбирання та аналіз компонентів

Загальні дані

Виробник (OEM) – Great Wall

Первинна сторона

Перехідний фільтр	4x Y ковпачки, 2x X ковпачки, 3x CM дроселі, 1x MOV
Захист від кидка	Термістор і реле NTC
Мостовий випрямляч(и)	1x GBU25KH (800 В, 25 A при 125°C)
APFC MOSFET	1x Infineon IPZ60R099C7 (650 В, 14 A при 100°C, 0,099 Ом)
Підвищувальний діод APFC	1x Infineon IDH06G65C6 (600 В, 6 А при 145°C)

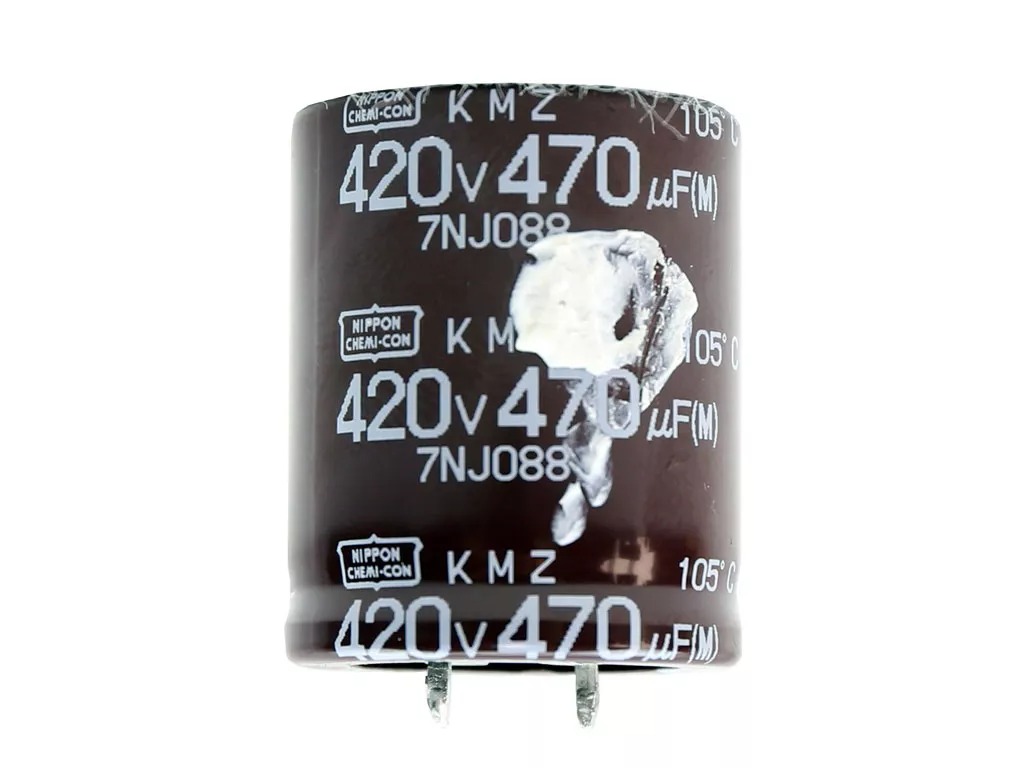

Ковпачок(и)	1x Nippon Chemi-Con (420 В, 470 мкФ, 2000 год при 105°C, KMZ)
Головні комутатори	2x 60F2094

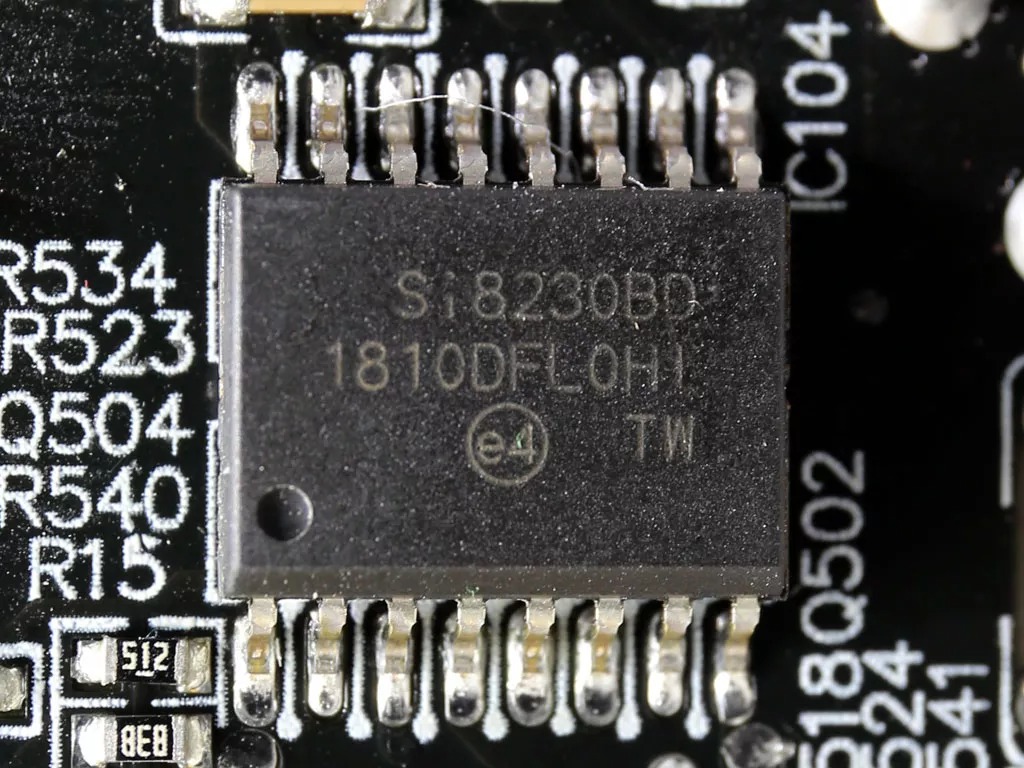

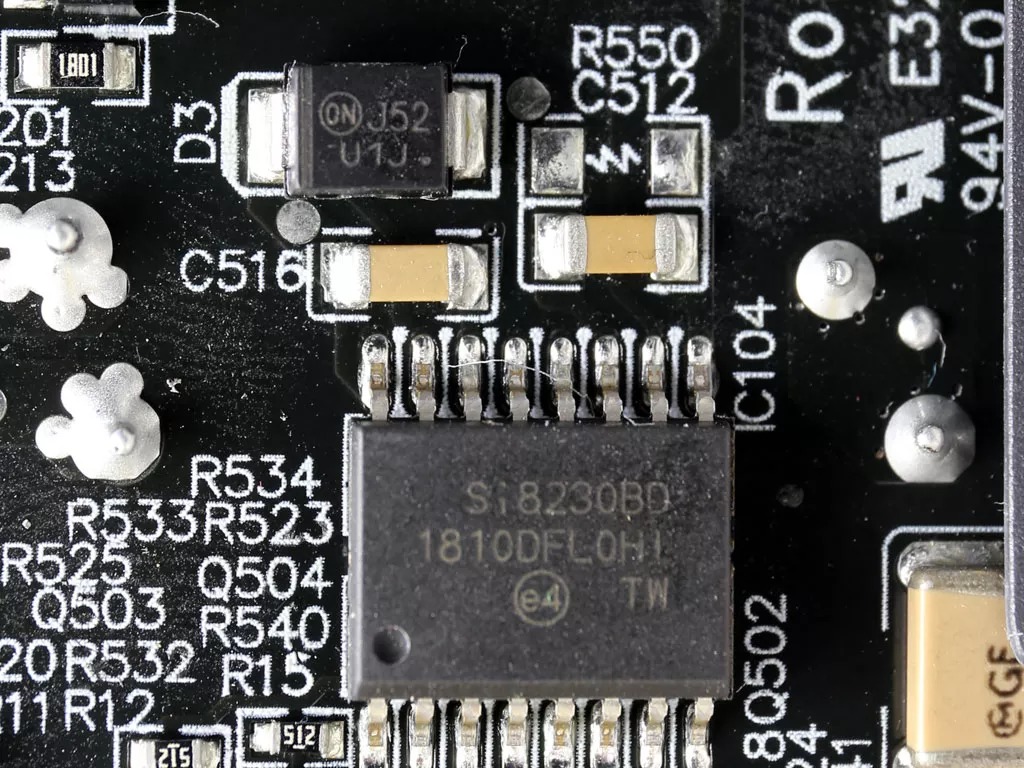

Драйвер IC	Silicon Labs Si8230BD
Контролер APFC	Контролер Champion CM6502 & CM03X Green PFC
Резонансний контролер	Чемпіон CM6901X
Топологія	Первинна сторона: напівмост і резонансний контролер LLC Вторинна сторона: синхронне випрямлення та перетворювачі DC-DC

Вторинна сторона

МОП-транзистори +12 В	4x Alpha & Omega AON6590 (40 В, 100 A при 100°C, 1,55 мОм)
5 В і 3,3 В	Перетворювачі постійного струму в постійний: 4x Nexperia PSMN2R0-30YL (30 В, 100 А при 25°C, 2 мОм) Контролер ШІМ: Anpec APW7159C
Фільтруючі конденсатори	Електролітика: Nippon Chemi-Con (4-10 000 год при 105 °C, KY ), Rubycon (3-6000 год при 105 °C, YXJ) Полімери: Nippon Chemi-Con
Науковий керівник І.Ц	IN1S429I -SCG
MCU керування вентилятором	PIC16F1824
Модель вентилятора	Corsair NR092L (92 мм, 12 В, 0,22 А, 3950 об/хв, нарізний підшипник)

5VSB Схема

Випрямляч	1x CSD18534 FET (60 В, 69 A при 25°C, 7,8 мОм)
Резервний ШІМ контролер	Infineon ICE5QR1680AG

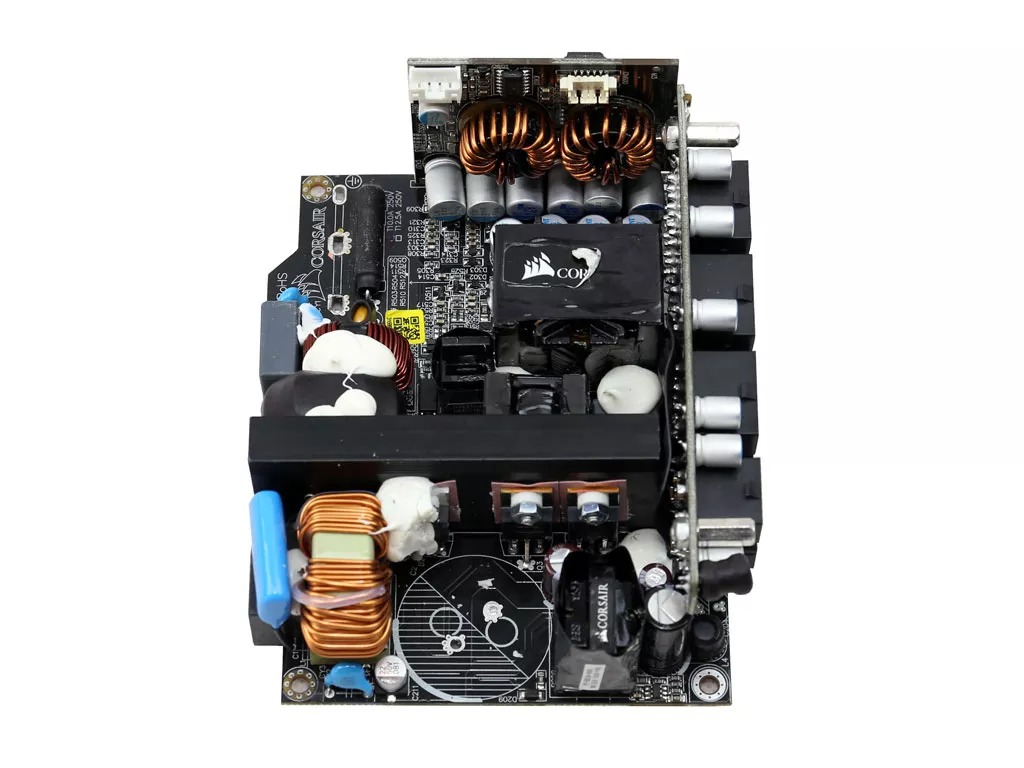

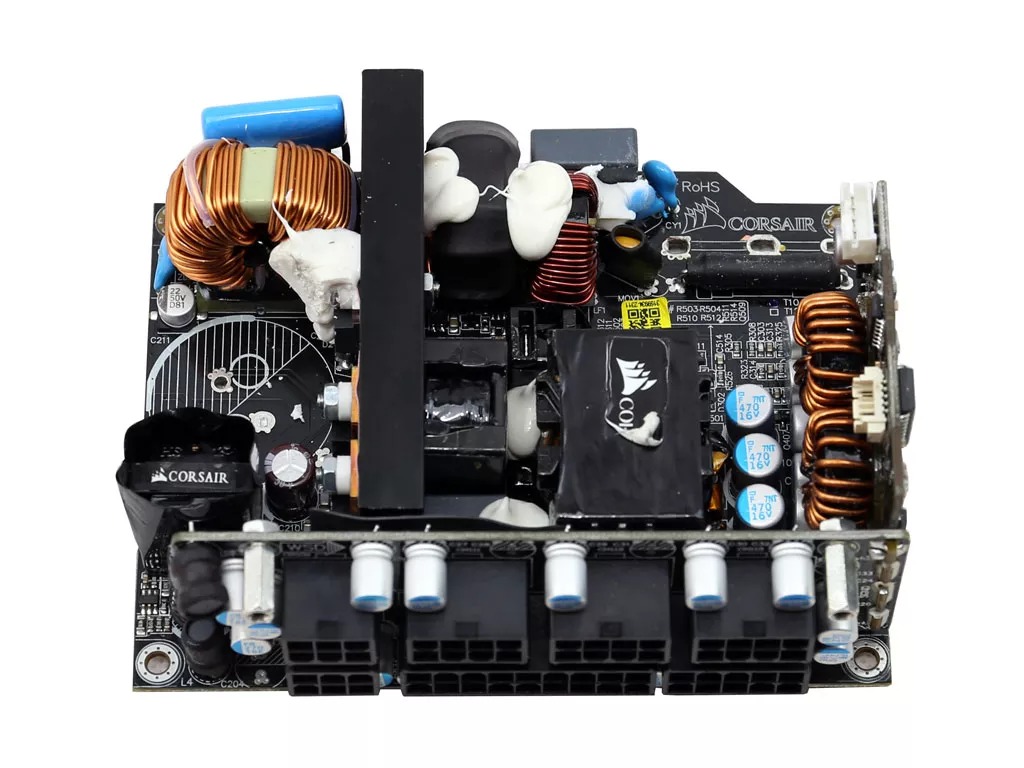

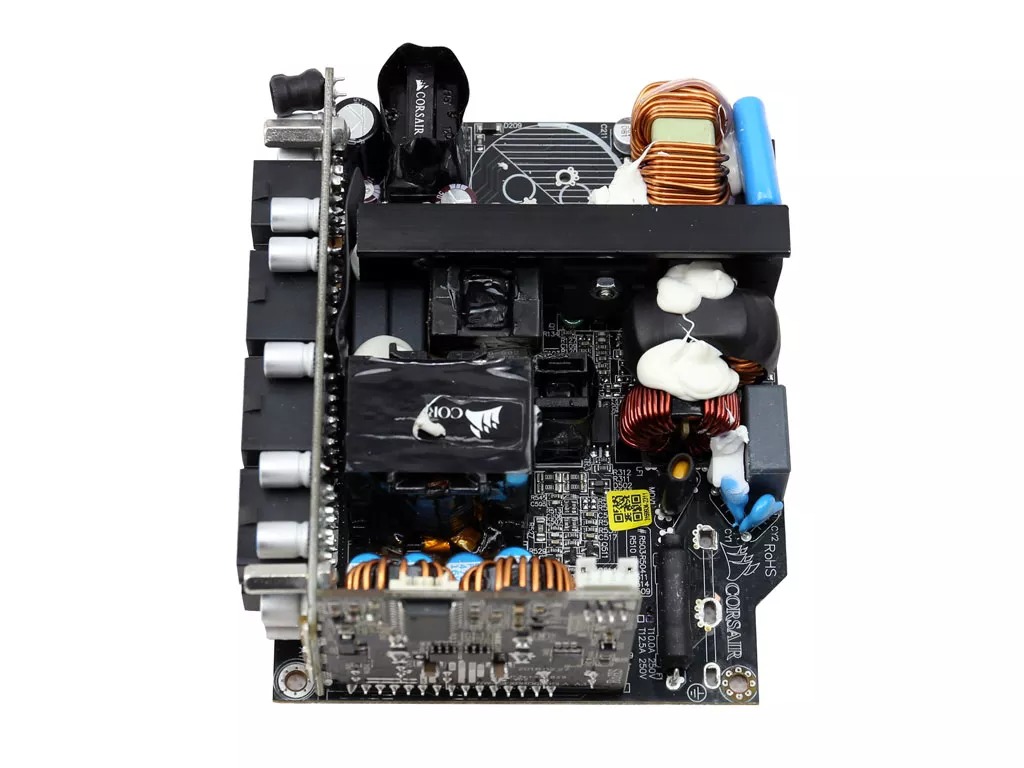

Цей блок живлення є оновленою версією платформи SF600 Gold, розробленою для ще більшої ефективності. На первинній стороні використовується напівмостова топологія разом із резонансним перетворювачем LLC. На вторинній стороні використовується схема синхронного випрямлення, де чотири польових транзистора регулюють рейку +12 В. Пара перетворювачів постійного струму генерує другорядні шини, а польовий транзистор обробляє шину 5VSB, сприяючи підвищенню рівня ефективності.

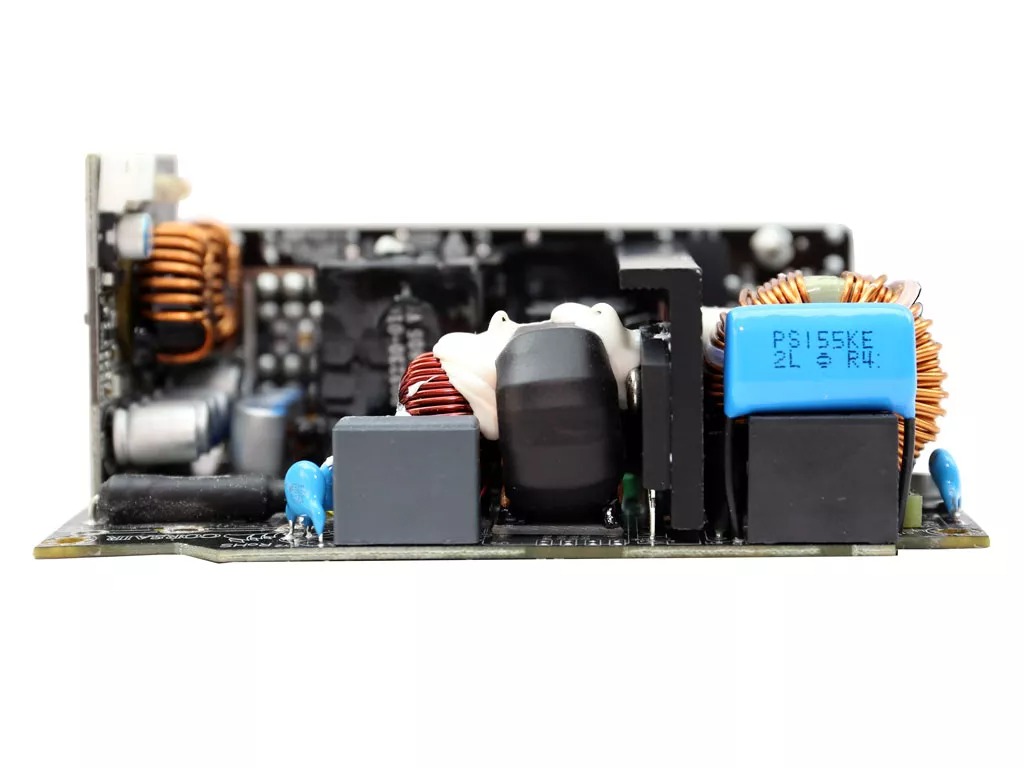

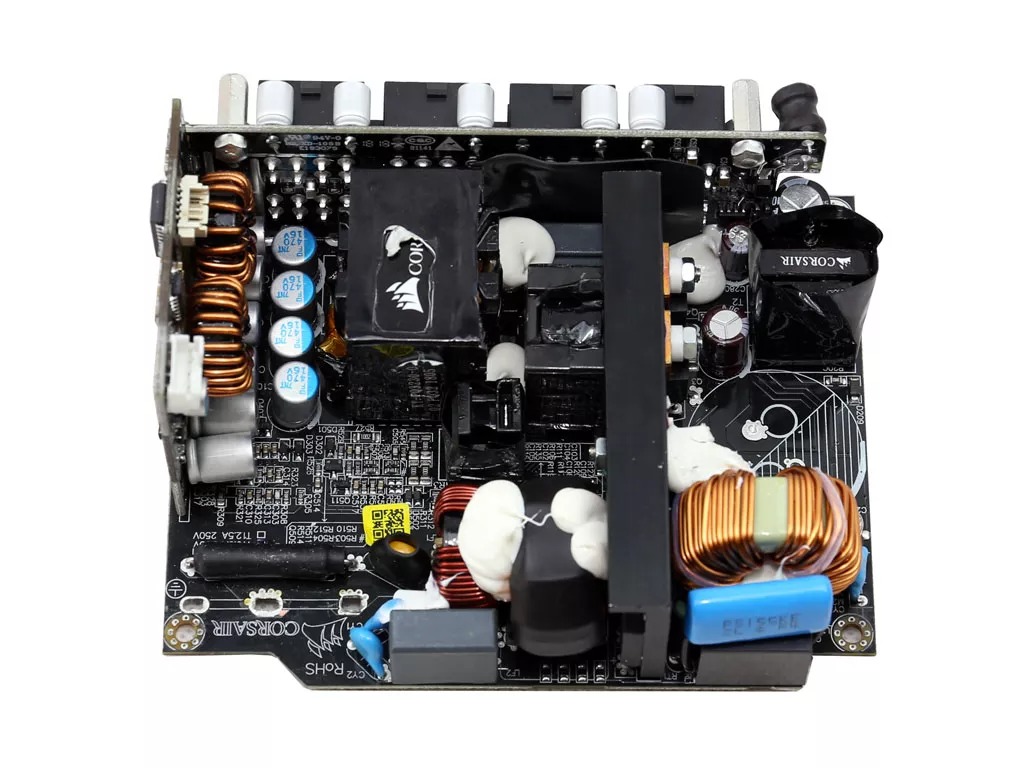

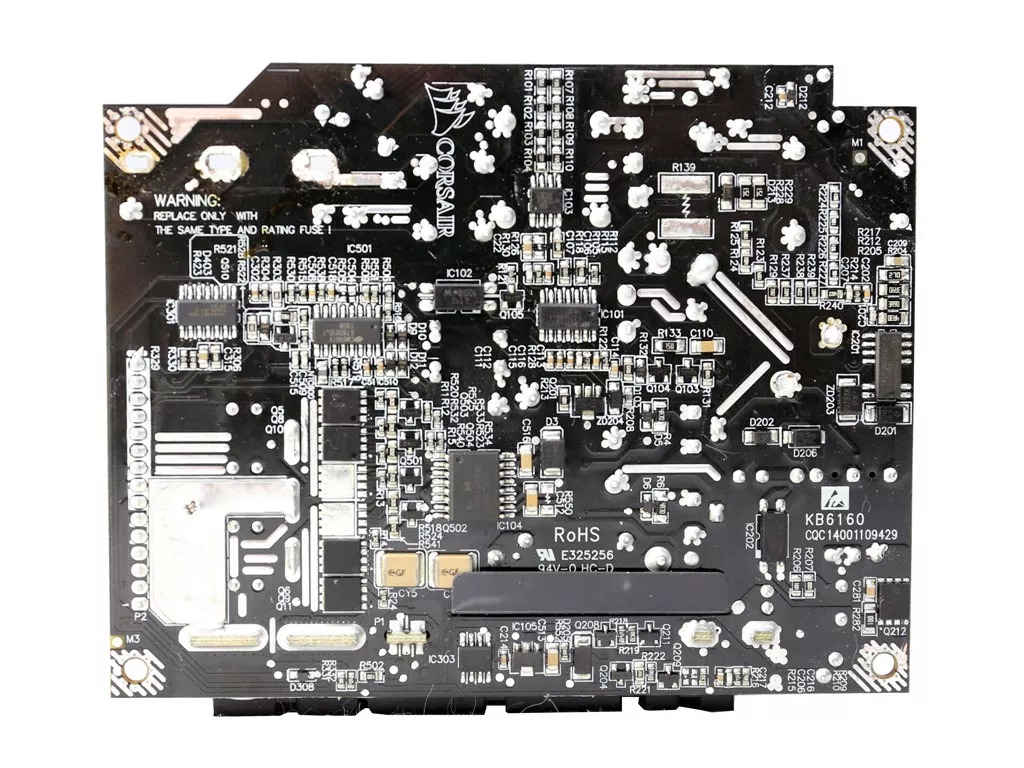

Конструкція розділеного компонування приємна, оскільки забезпечує достатній простір між компонентами, що призводить до меншого перешкоди потоку повітря. Навіть якщо вихідна потужність висока, швидкість вентилятора може залишатися низькою, щоб підтримувати тиху роботу. Зазвичай важко добре керувати акустикою в невеликому корпусі великої місткості. Але Great Wall вдалося досягти цього завдяки поєднанню розумного дизайну та правильного вибору компонентів. Інженери Corsair, безсумнівно, також надали свої відгуки.

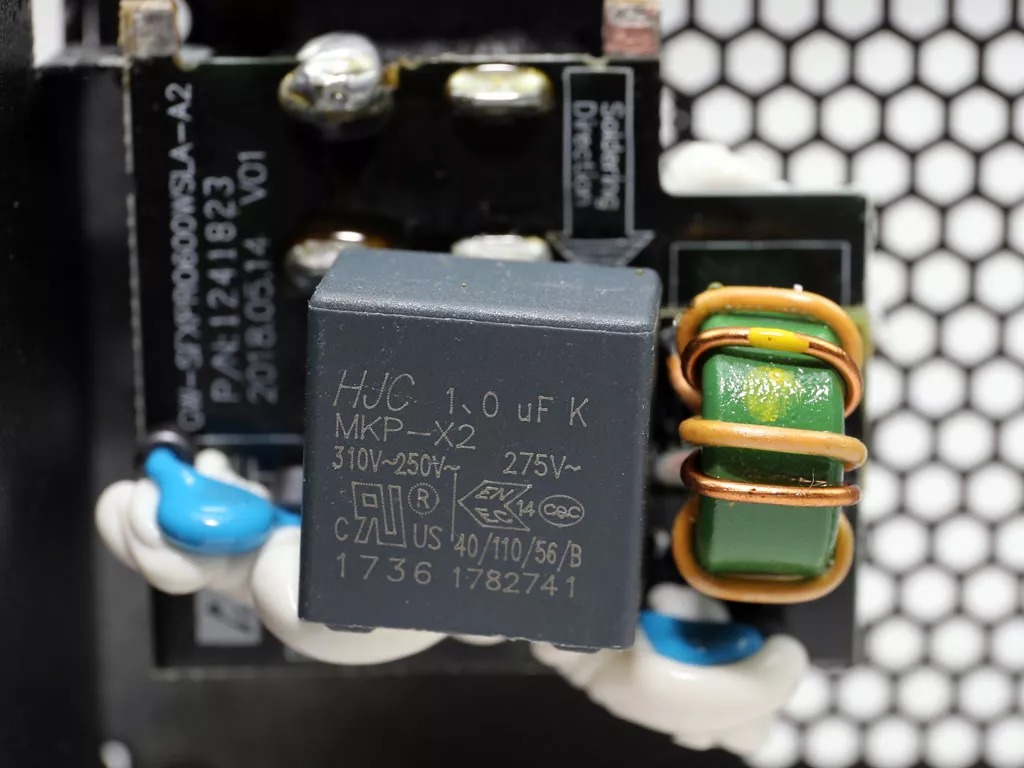

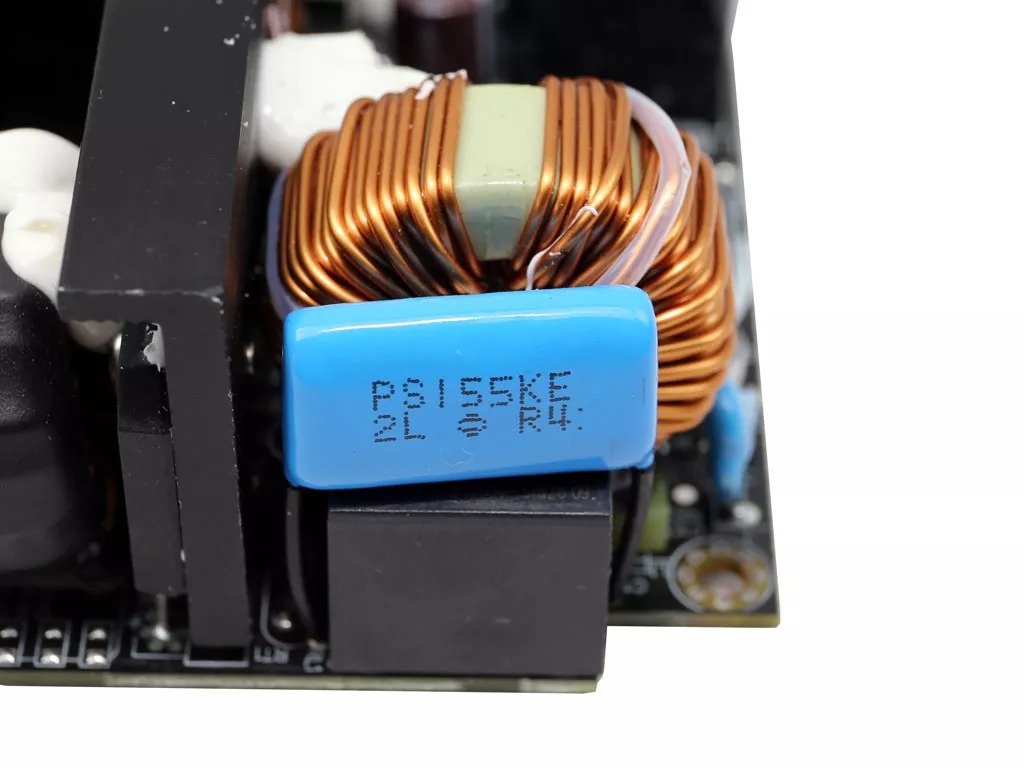

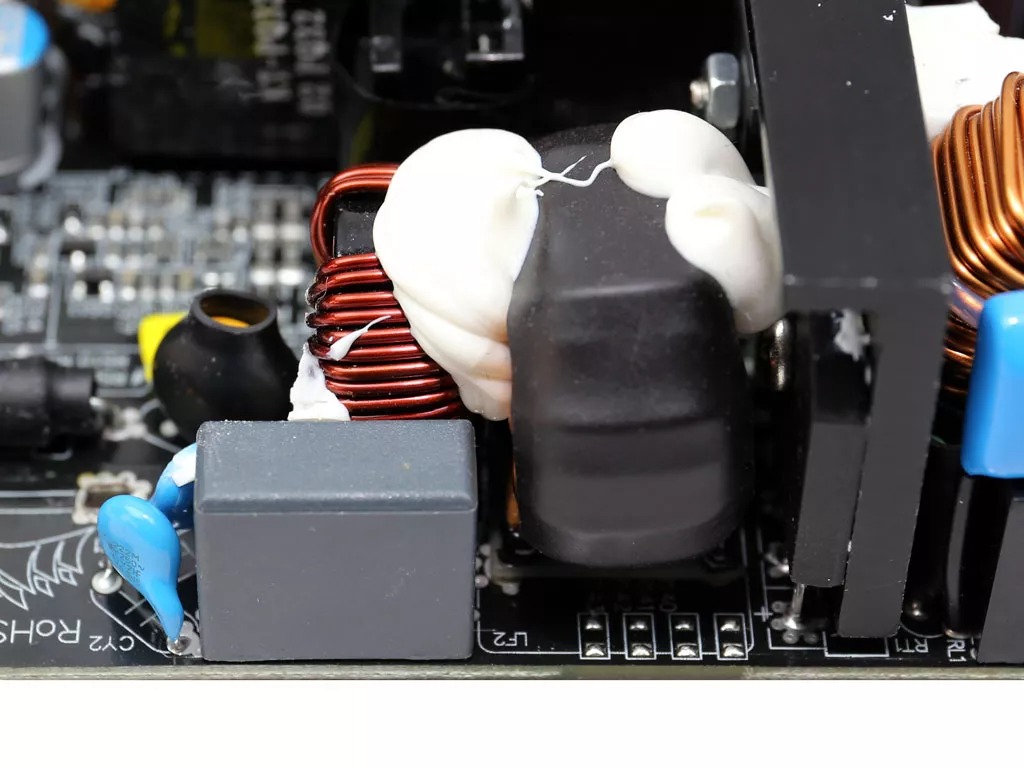

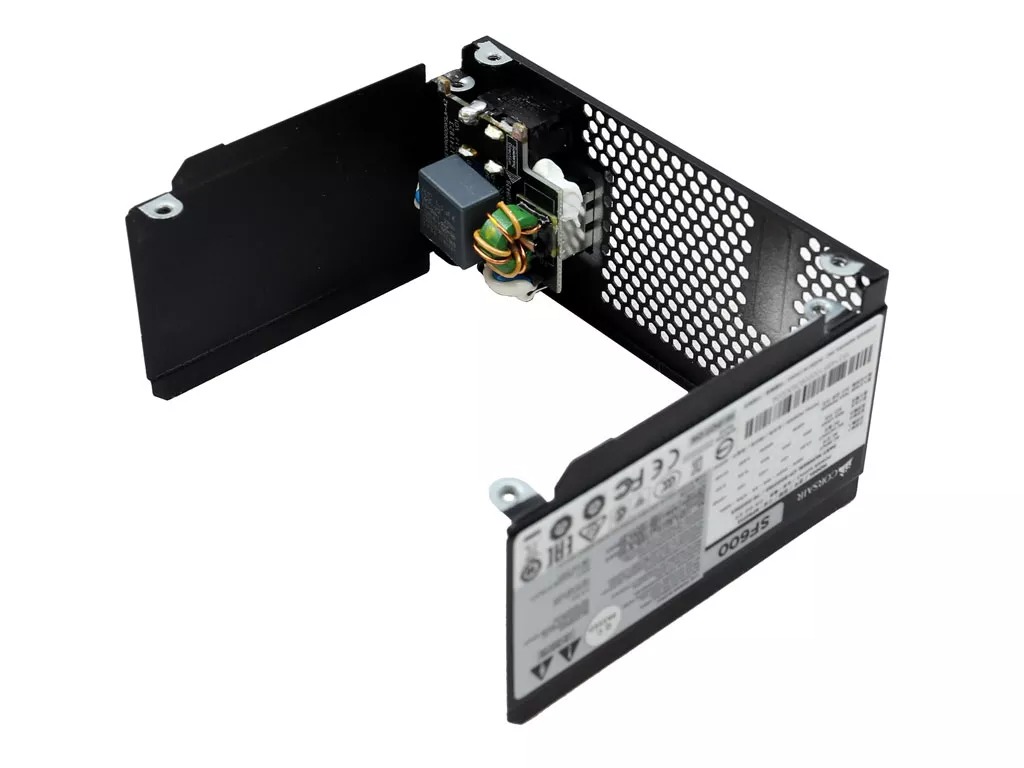

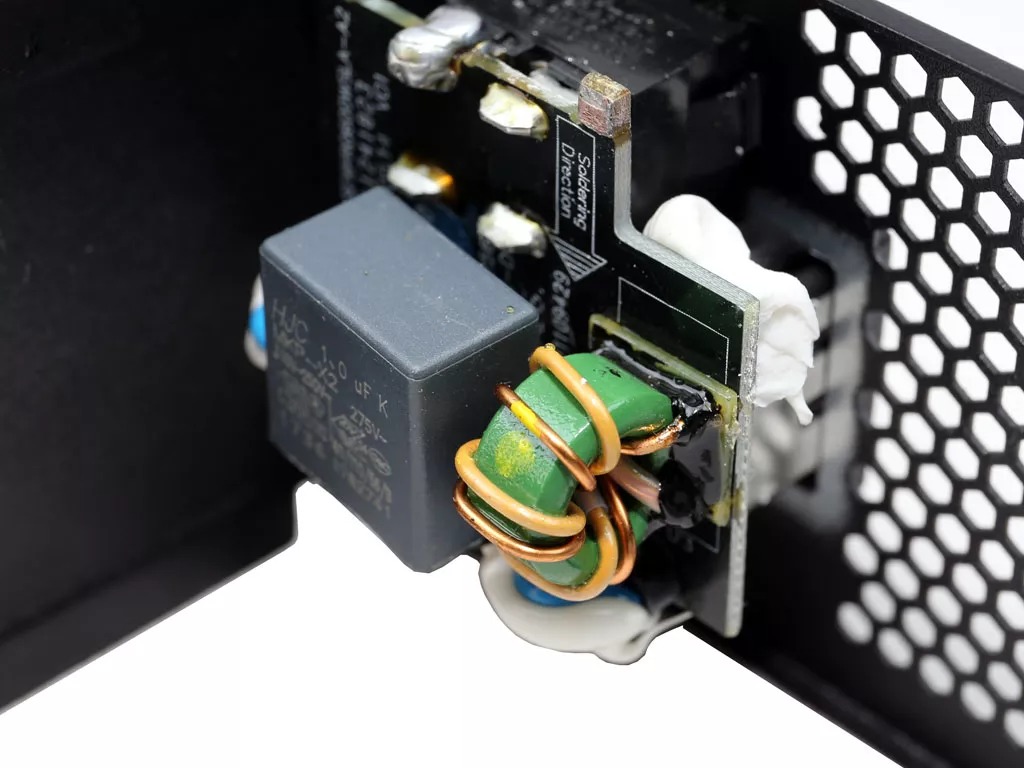

Як зазвичай, перша частина фільтра перехідних процесів розташована на маленькій друкованій платі. Він складається з двох конденсаторів Y, одного конденсатора X і дроселя. Той самий фільтр продовжується на головній друкованій платі з такою ж кількістю ковпачків X і Y, двома дроселями CM і MOV.

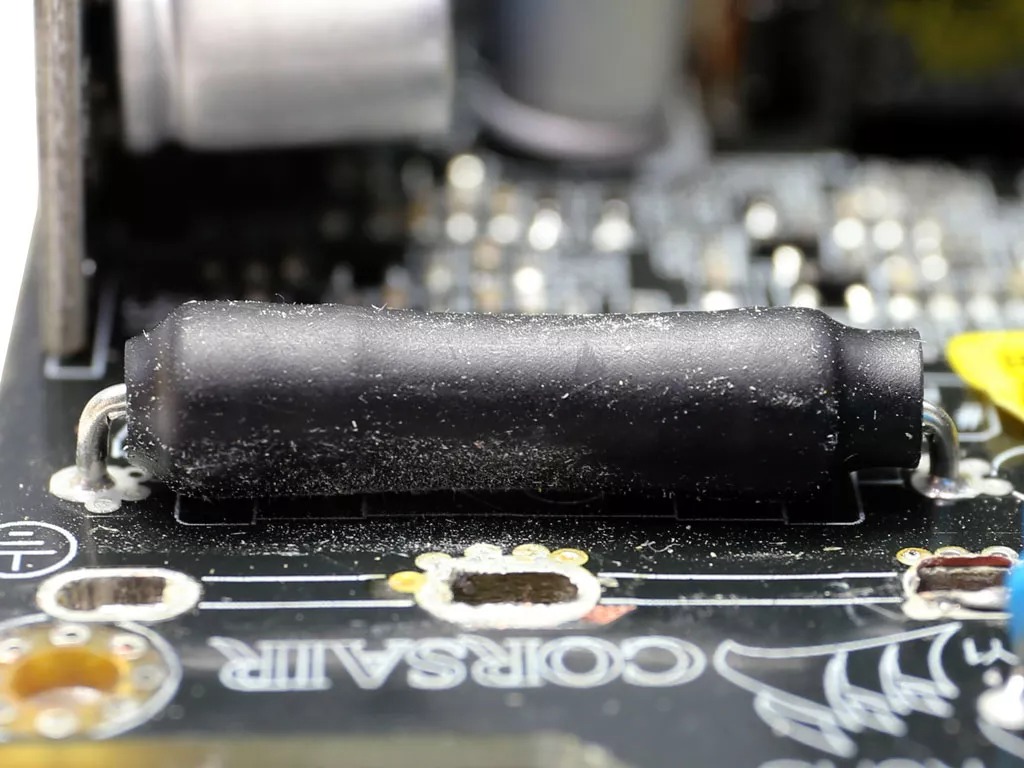

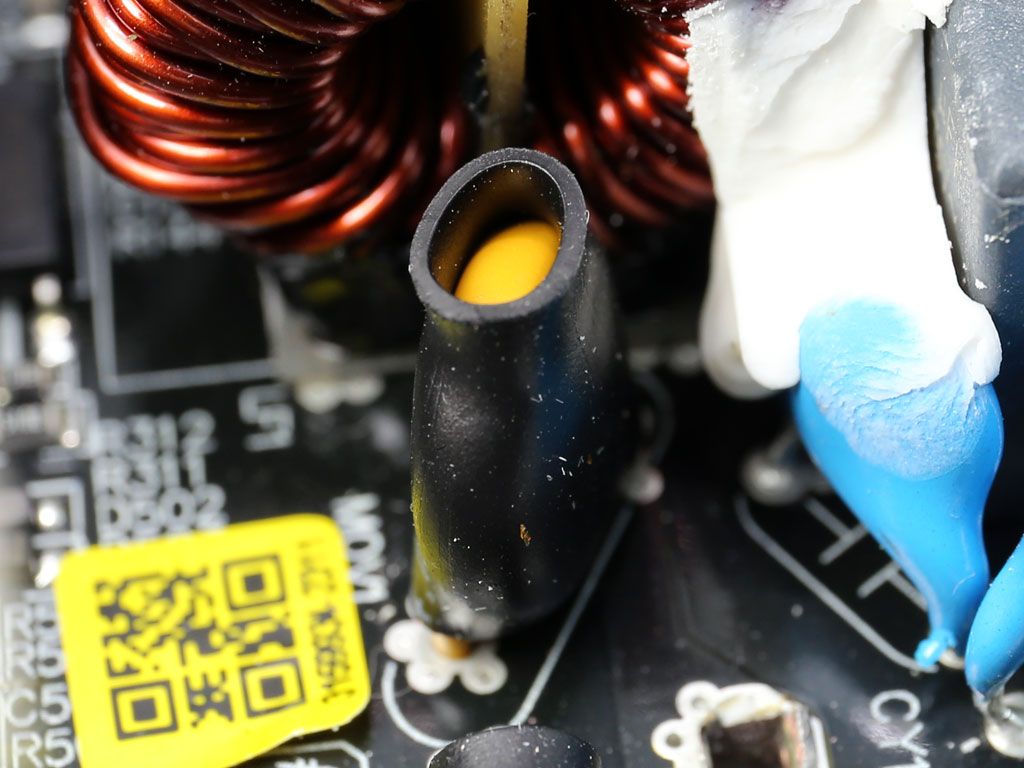

Це маленький і недорогий металооксидний варистор (MOV). Це може врятувати блок живлення та все, що стоїть за ним, від смертельних стрибків напруги.

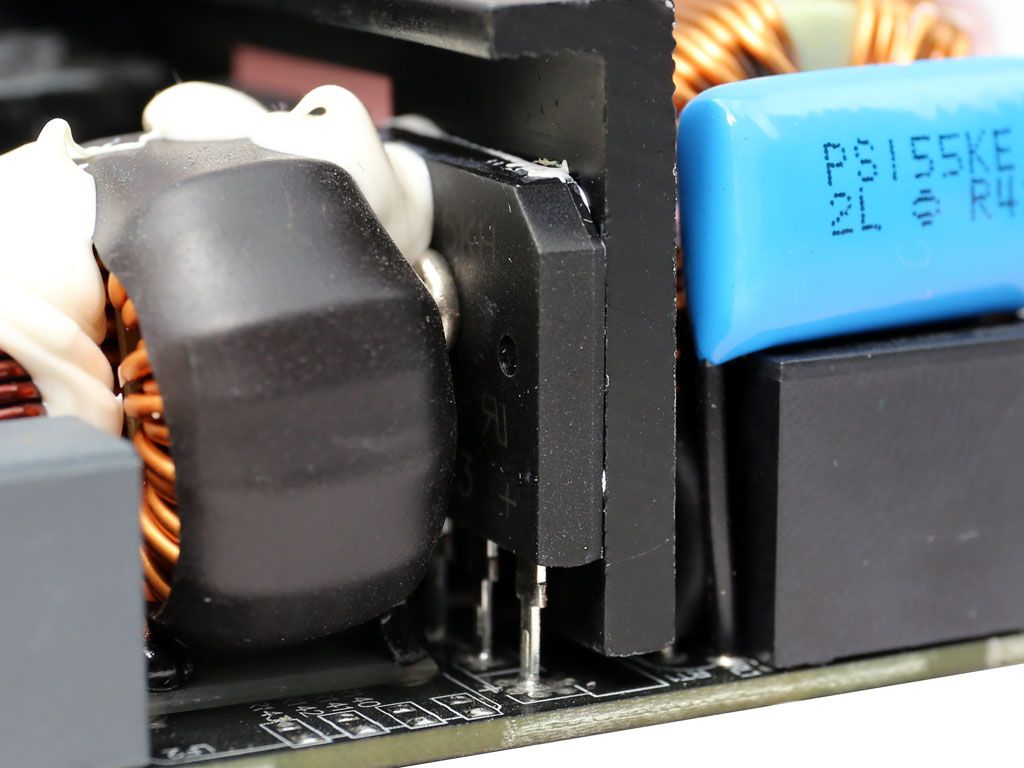

Єдиний мостовий випрямляч – це все, що ми знайшли. У більшості блоків живлення високого класу їх принаймні два для менших втрат енергії. Однак Great Wall, ймовірно, хотіла використовувати якомога менше компонентів для максимального проміжку між частинами на своїй друкованій платі.

Ми знаходимо один польовий транзистор Infineon IPZ60R099C7 і посилюючий діод IDH06G65C6 у перетворювачі APFC. Об’ємний конденсатор надається компанією Nippon Chemi-Con, і його ємність достатньо для часу утримання >17 мс.

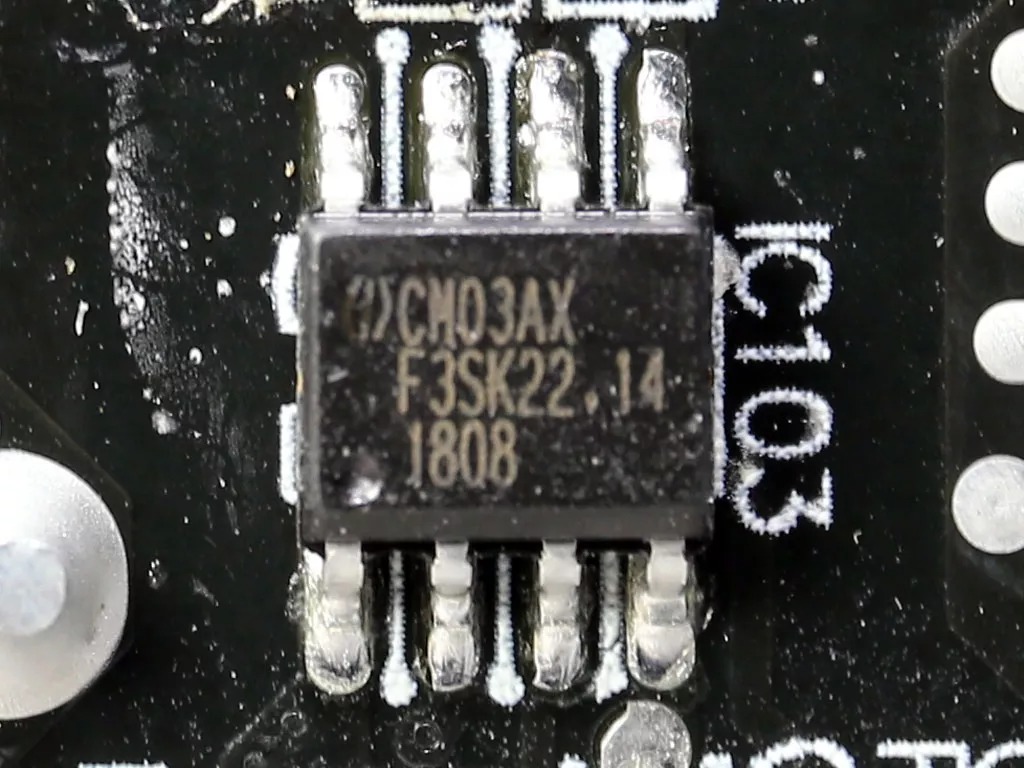

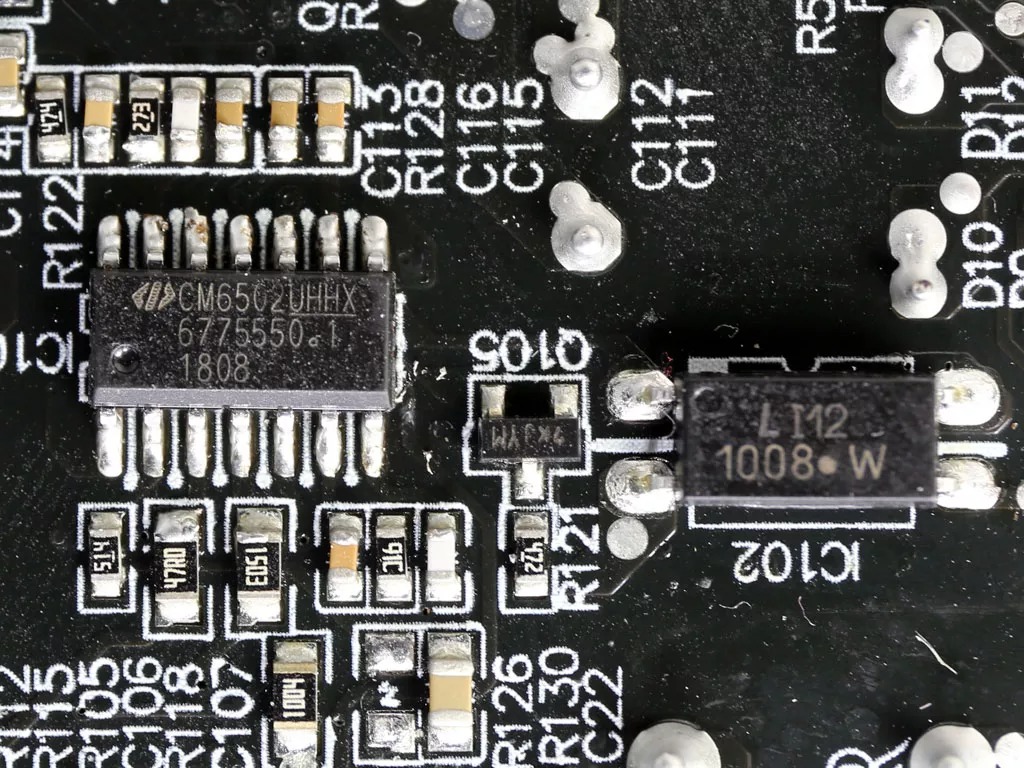

Контролер APFC — мікросхема Champion CM6502. Він підтримується контролером CM03AX Green PFC.

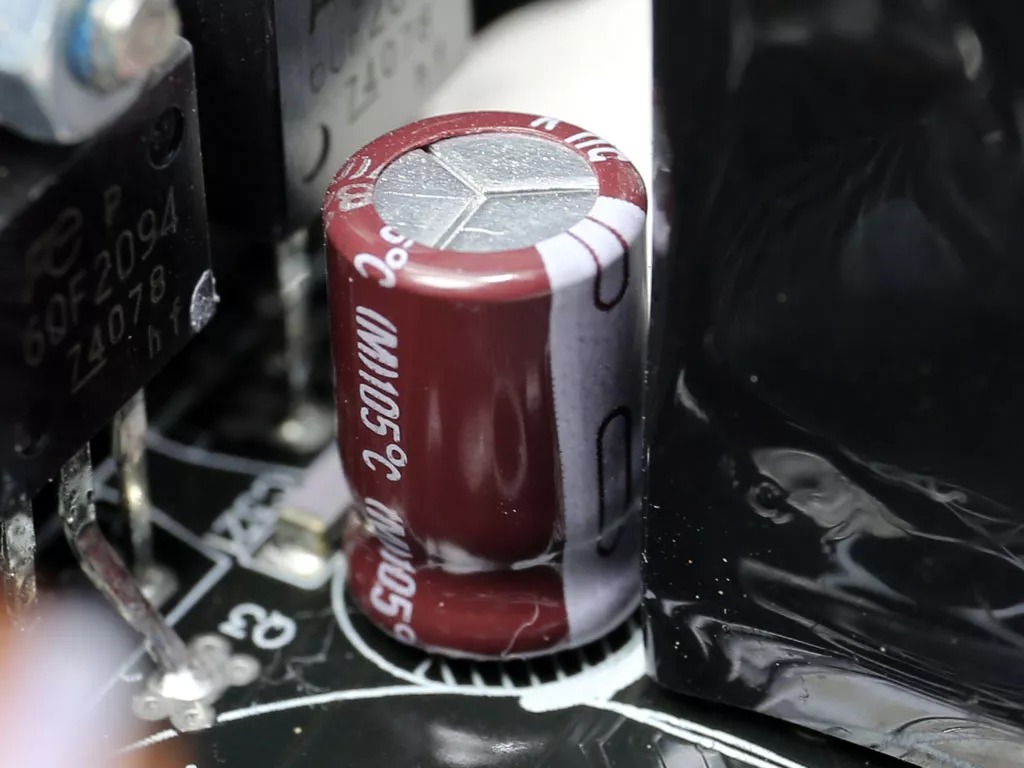

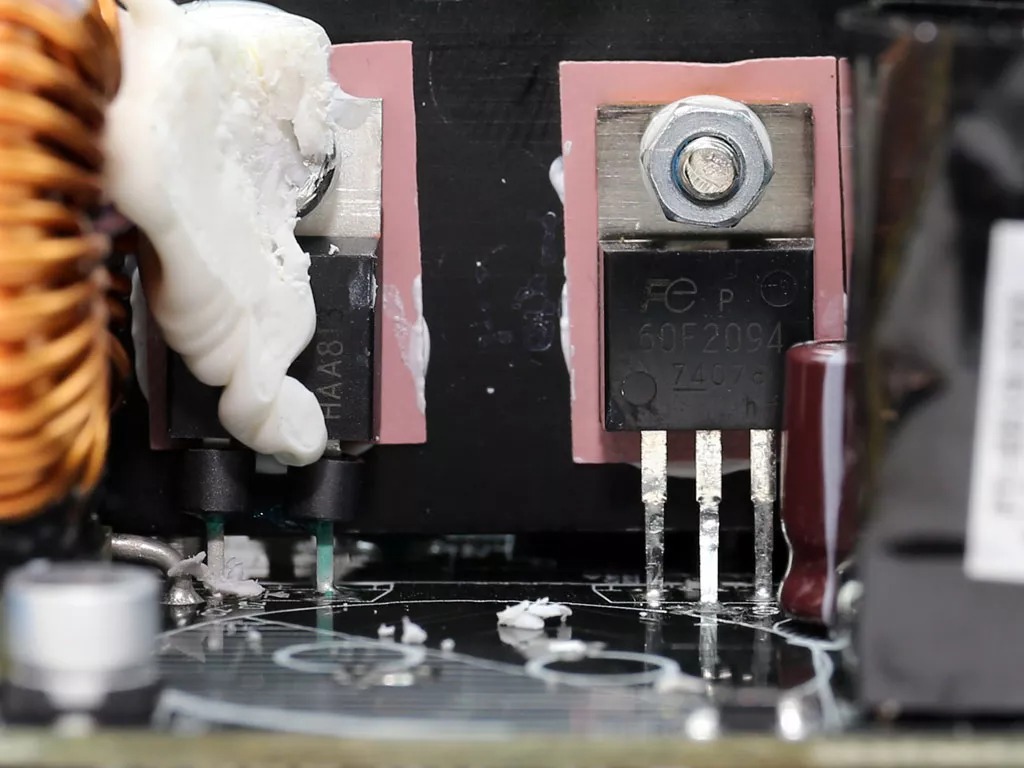

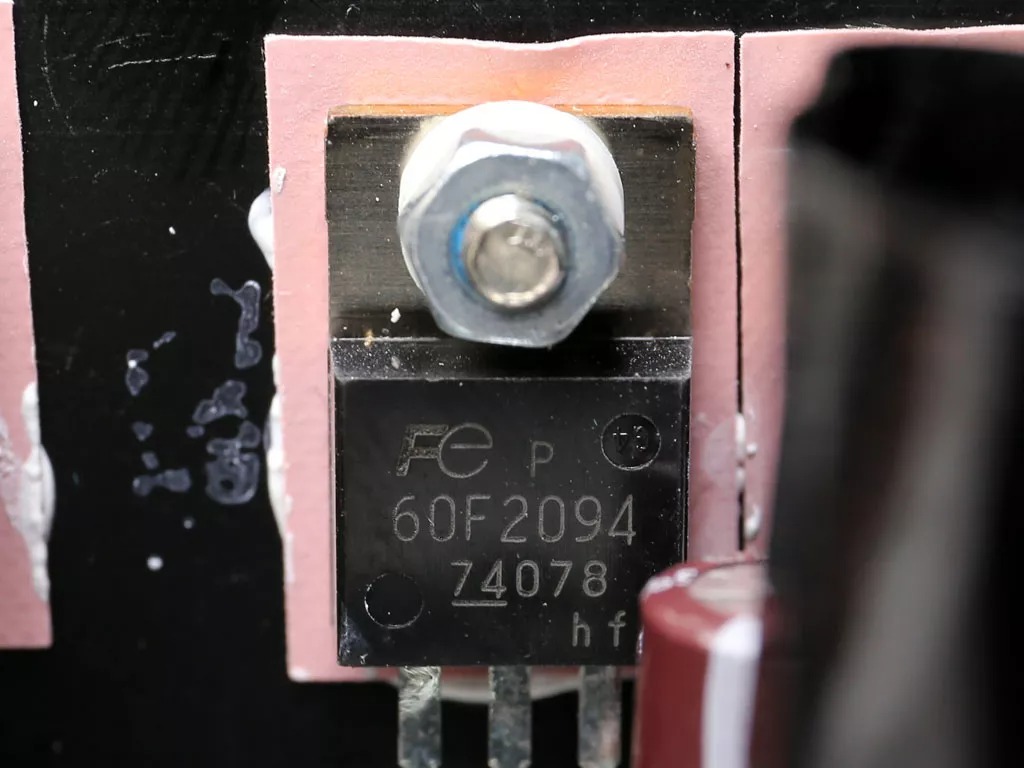

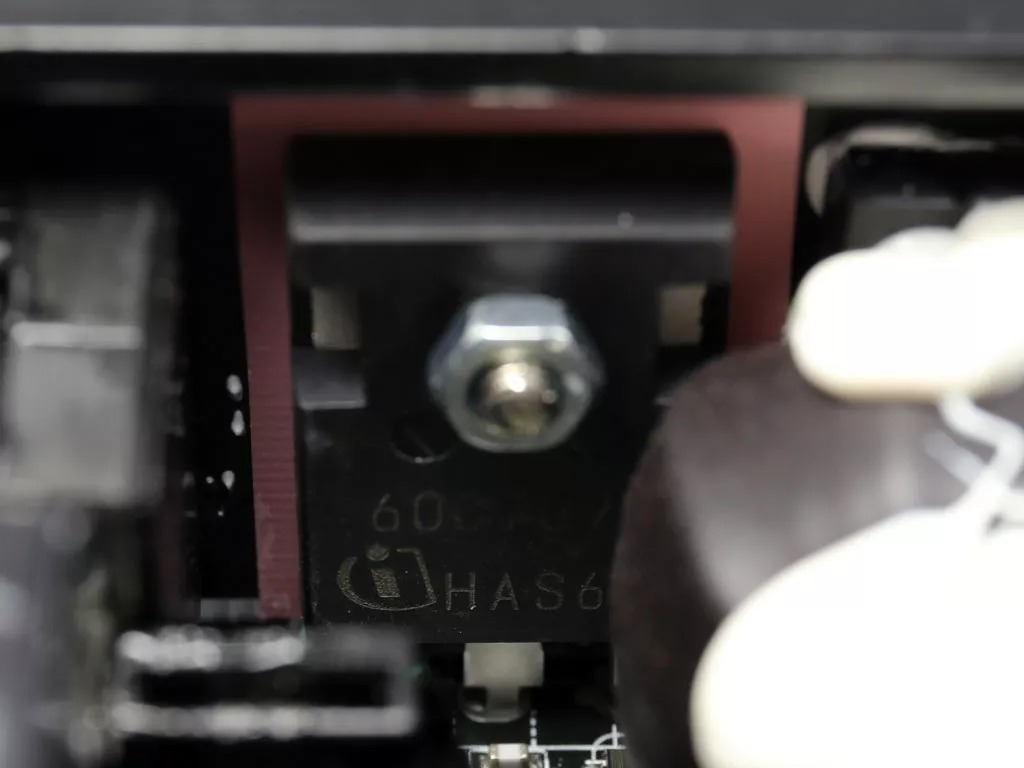

Два 60F2094, організовані в топологію напівмосту, використовуються як основні перемикаючі польові транзисти. IC Champion CM6901X, встановлена ​​на стороні пайки основної друкованої плати, служить резонансним контролером. У тій же області ми знаходимо мікросхему диспетчера, IN1S429I-SCG, про яку немає інформації в Інтернеті. І, нарешті, мікросхема драйвера для основних польових транзисторів — Silicon Labs Si8230BD.

Це головний трансформатор джерела живлення. Ми пошкодили його наклейку тепловою гарматою під час тестування захисних функцій.

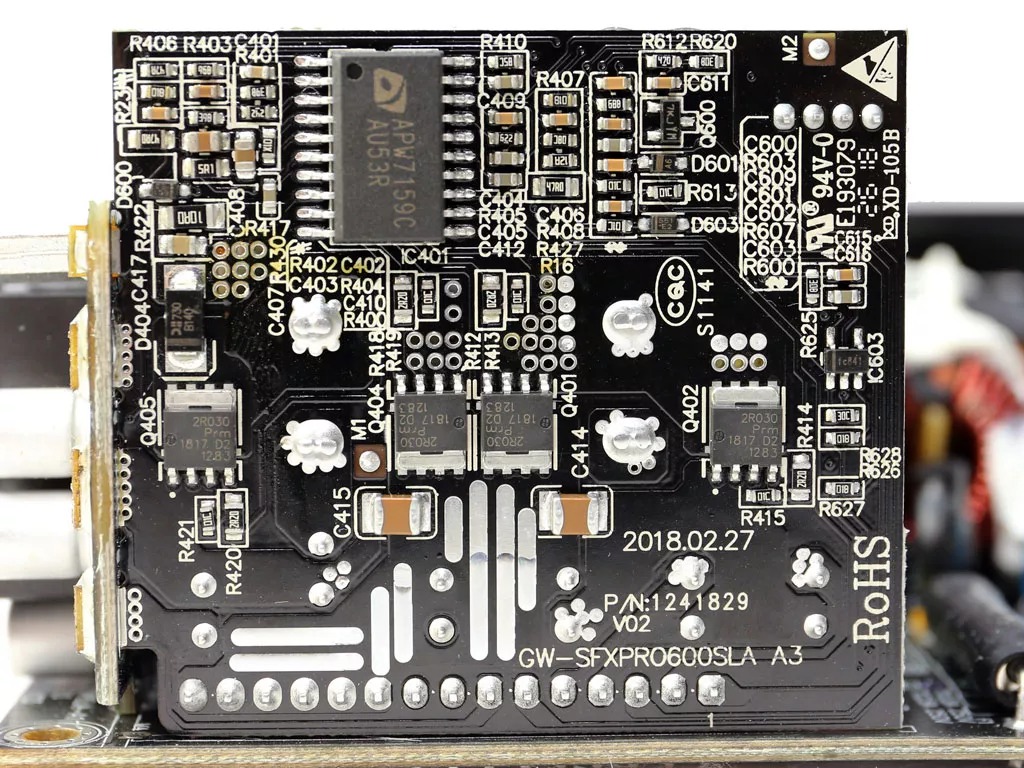

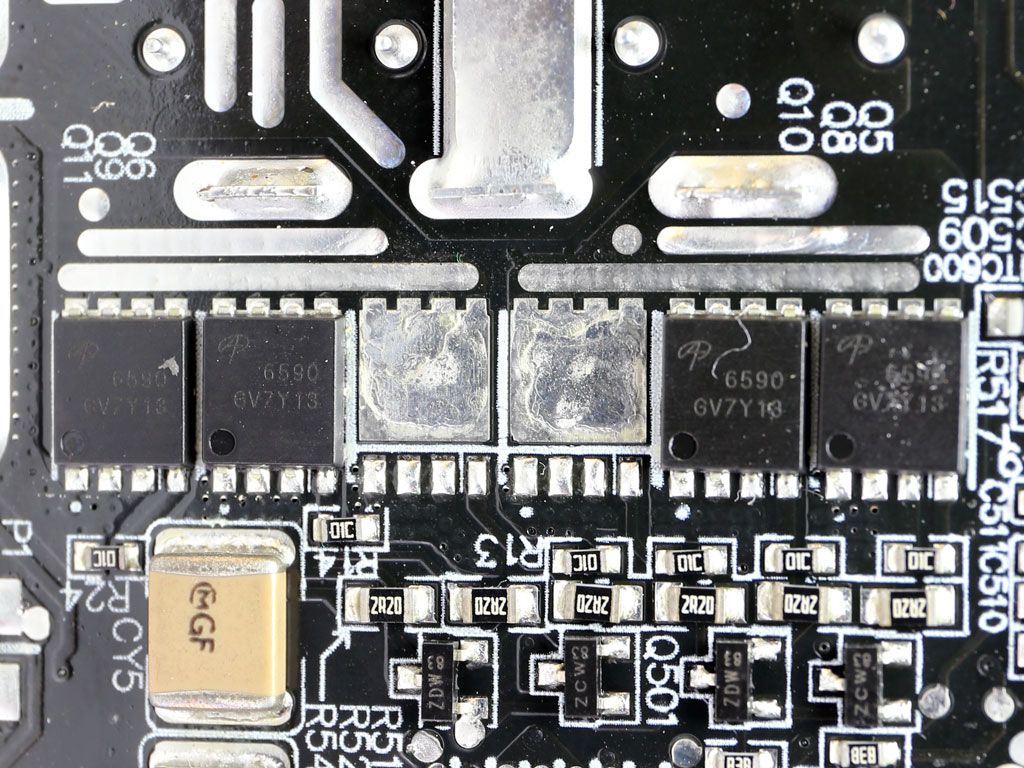

Шина +12 В генерується за допомогою чотирьох польових транзисторів Alpha & Omega AON6590. Як не дивно, SF600 Gold використовує шість таких польових транзисторів.

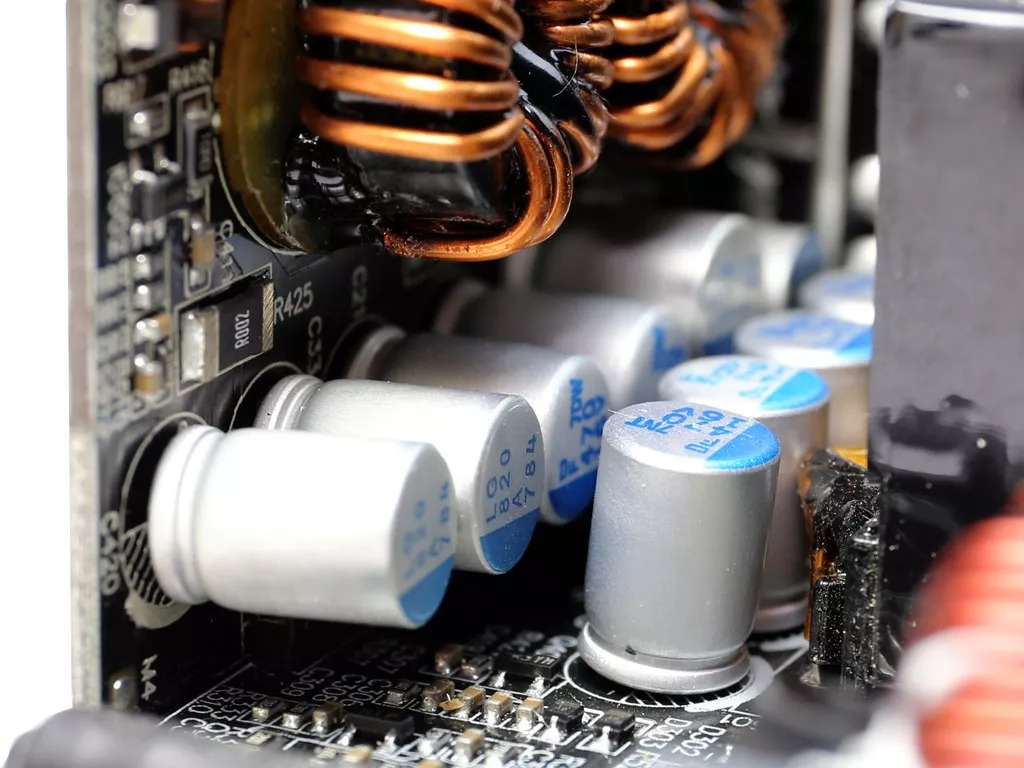

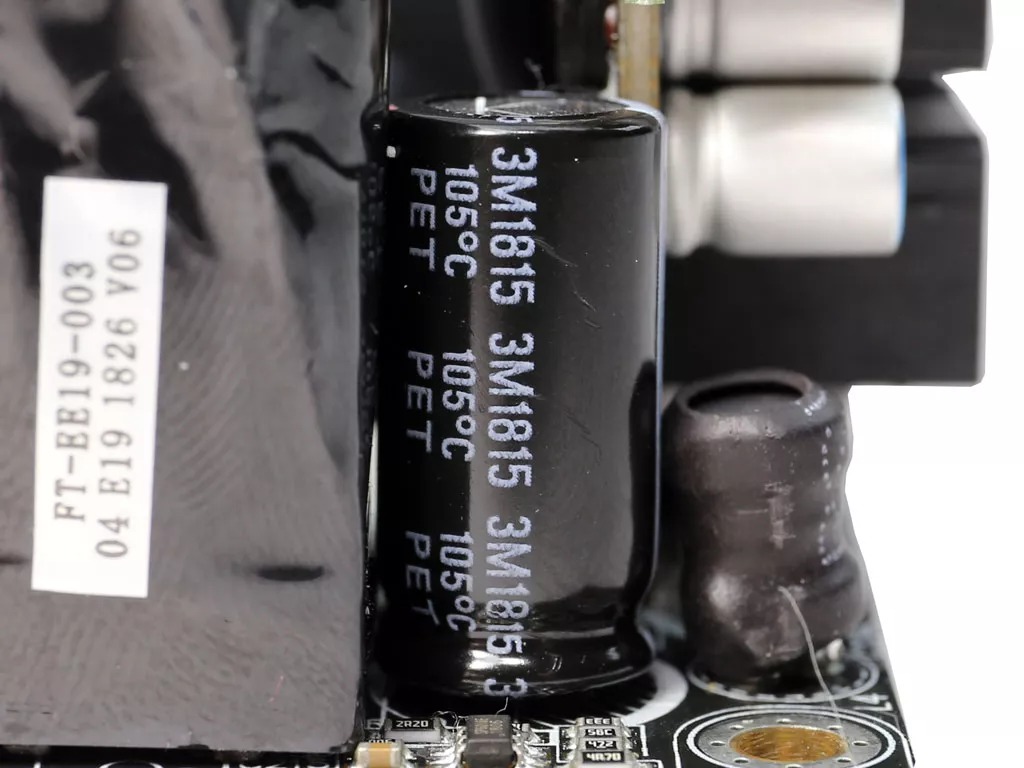

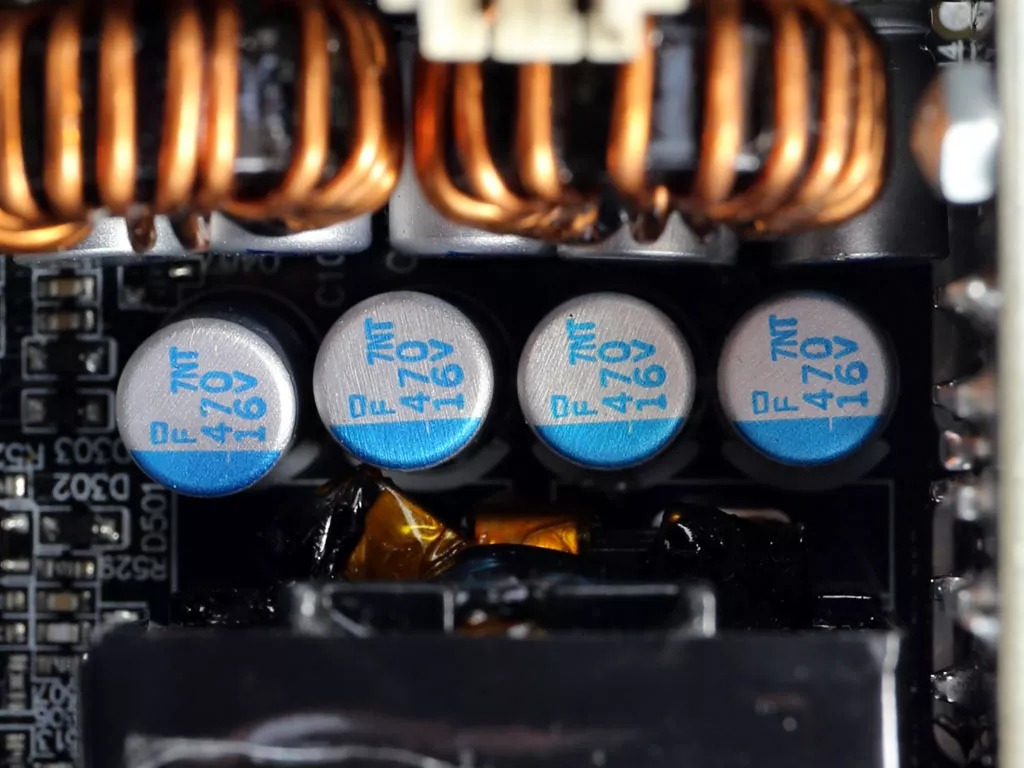

Фільтрувальні ковпачки на вторинній стороні, які містять суміш полімеру та електролітиків, в основному надаються Chemi-Con. На шині 5VSB використовується один конденсатор Rubycon.

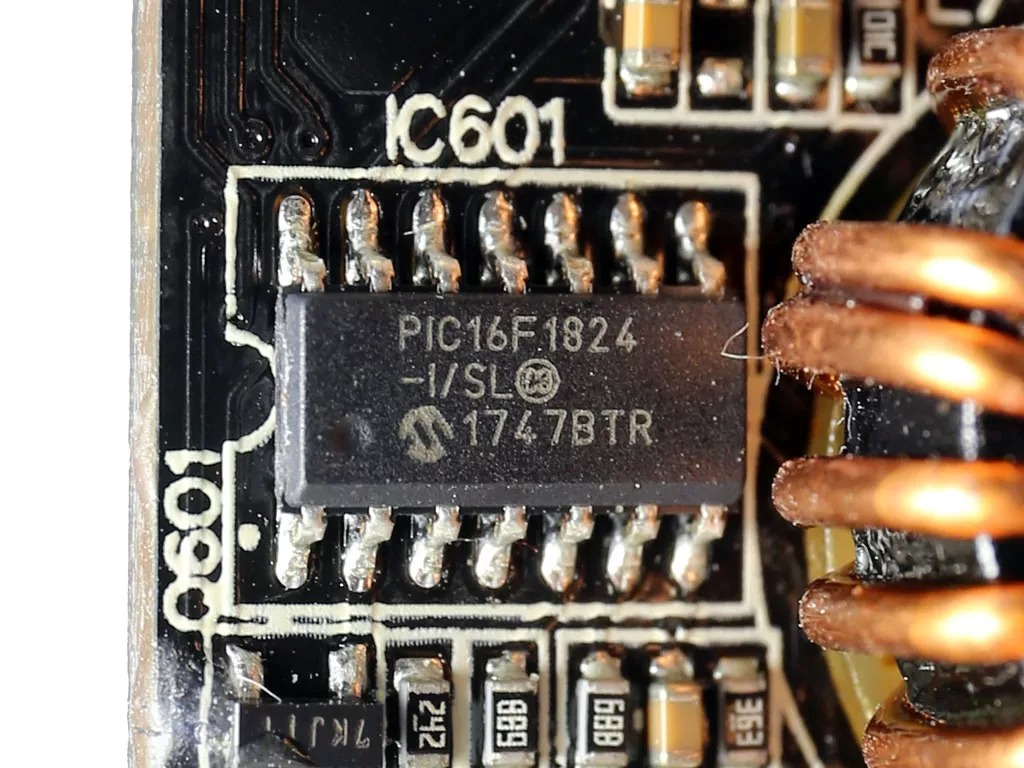

MCU PIC16F1824 контролює профіль швидкості вентилятора. Його встановлено на тій самій платі, на якій розміщені VRM, відповідальні за генерацію другорядних рейків.

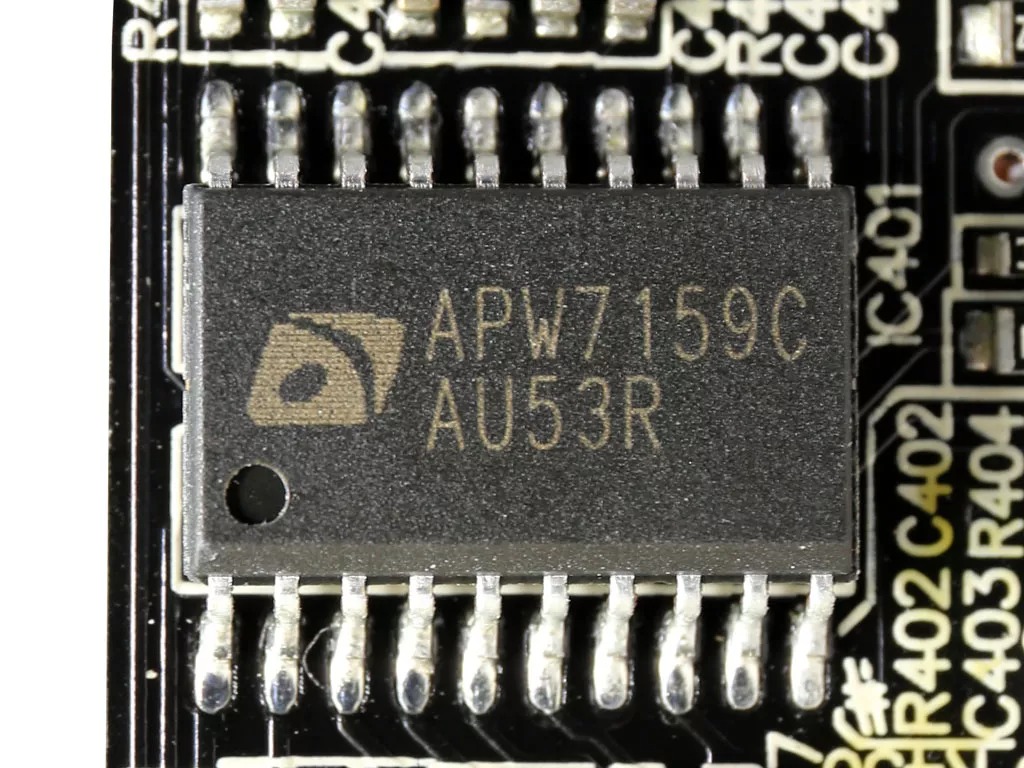

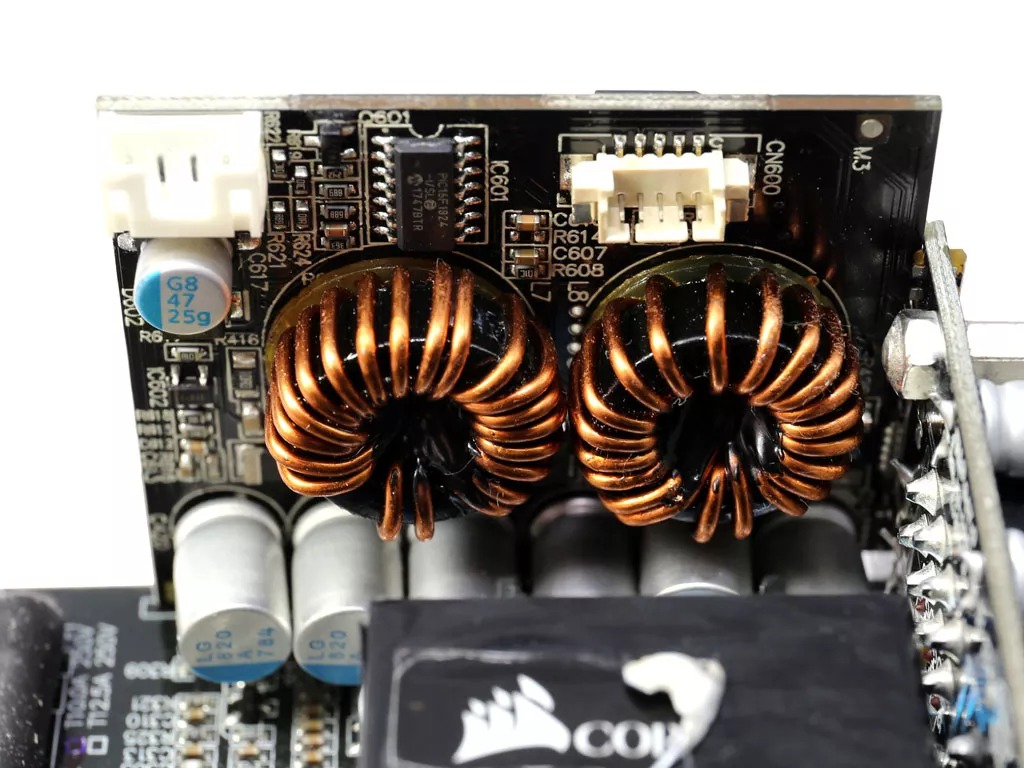

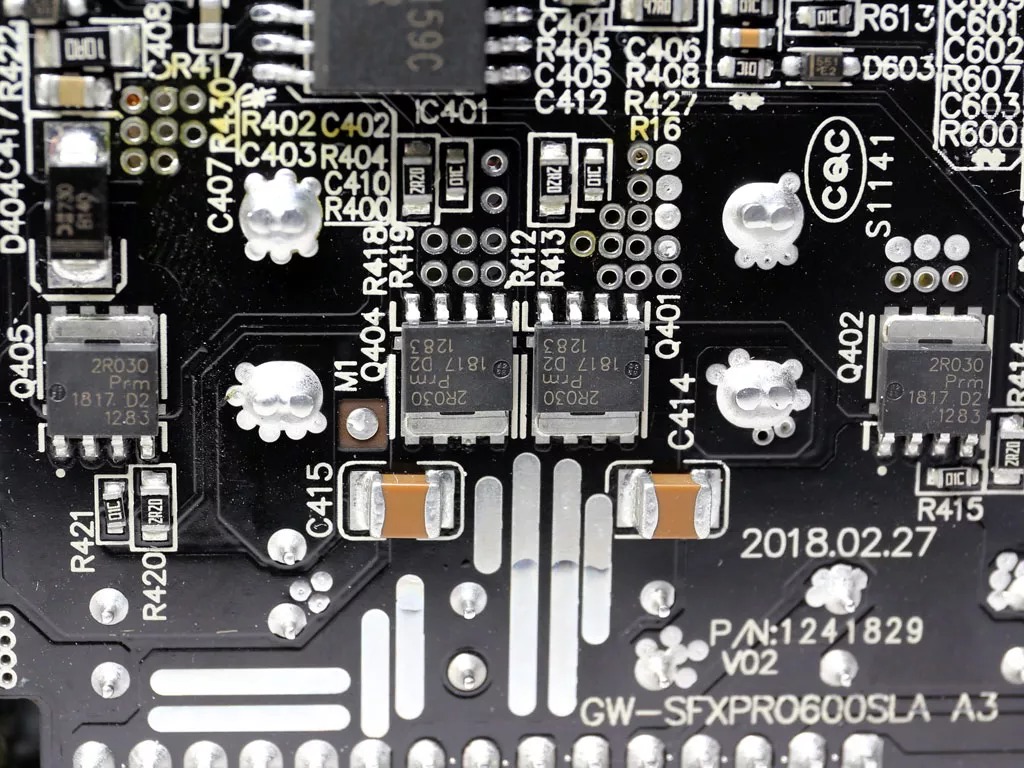

Перетворювачі постійного струму, що обробляють другорядні рейки, використовують чотири польових транзистора Nexperia PSMN2R0-30YL. Звичайним ШІМ-контролером є Anpec APW7159C.

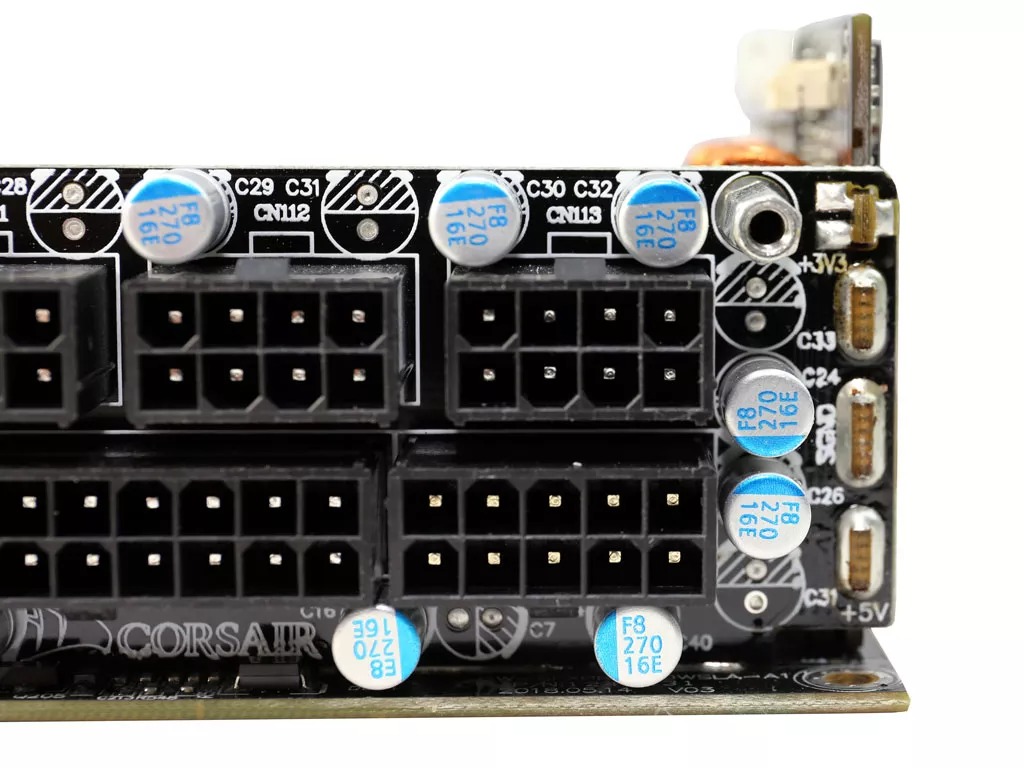

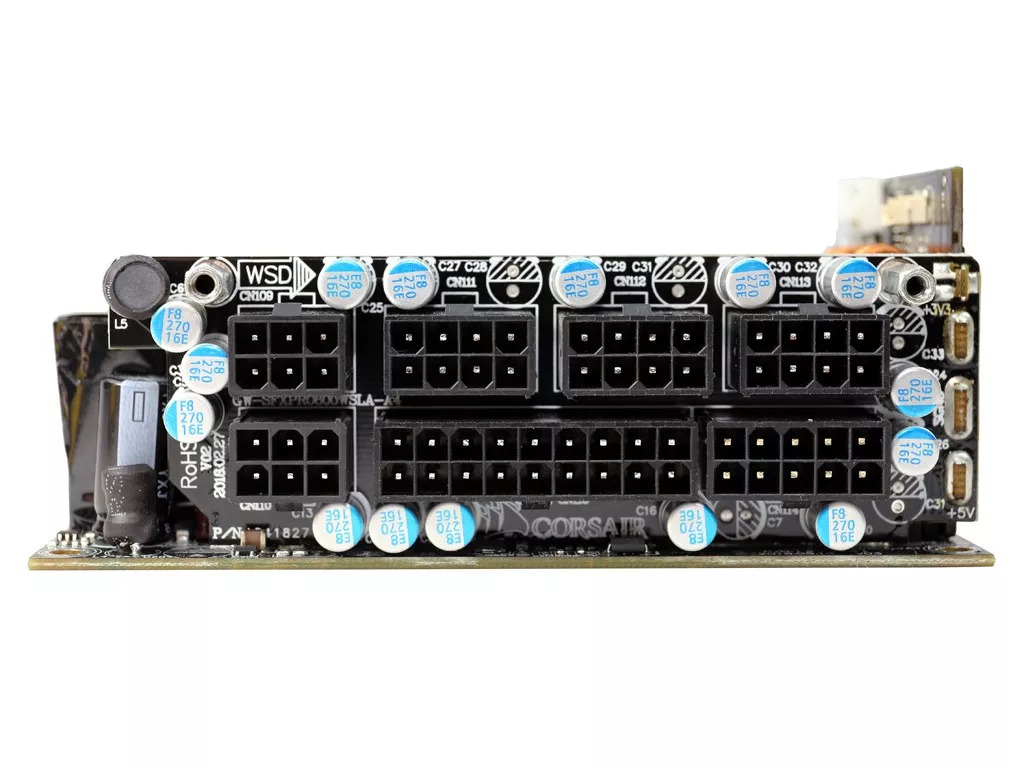

На лицьовій стороні модульної плати є досить багато полімерних заглушок.

За рейку 5VSB відповідає квазірезонансний контролер Infineon ICE5QR1680AG

Great Wall має надійні виробничі лінії, а Corsair є вимогливим клієнтом, тому не дивно, що якість пайки цього пристрою є найвищою.

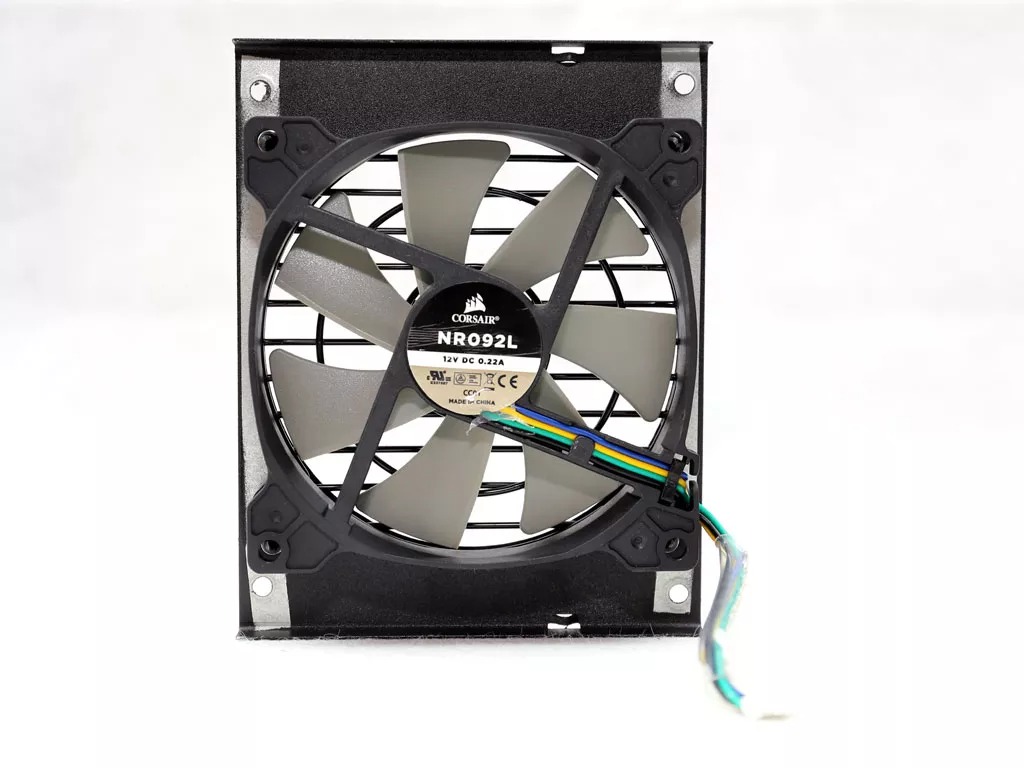

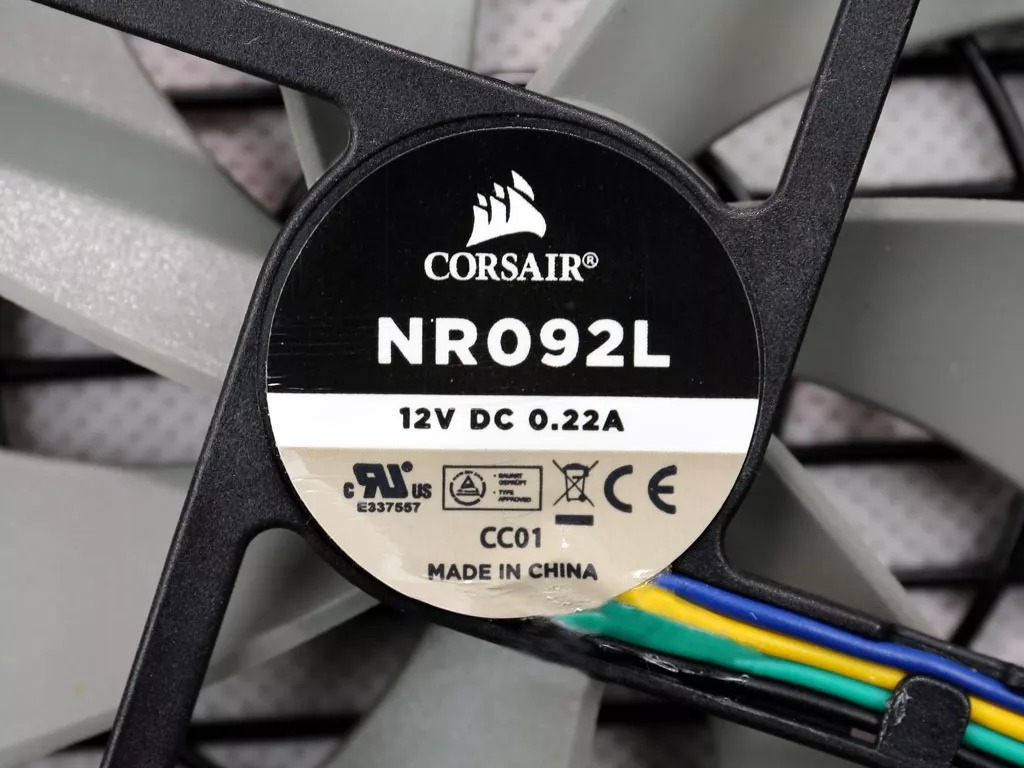

Вентилятор NR092L на основі гвинтівкового підшипника той самий, що використовується в усіх моделях Corsair SF (Gold і Platinum). Напівпасивний режим має допомогти продовжити термін його служби, хоча ми б оцінили можливість його деактивувати. Це стане в нагоді у випадках, коли блок живлення потрібно встановлювати решіткою вентилятора вбік або вниз.

Регулювання навантаження, час витримки та пусковий струм

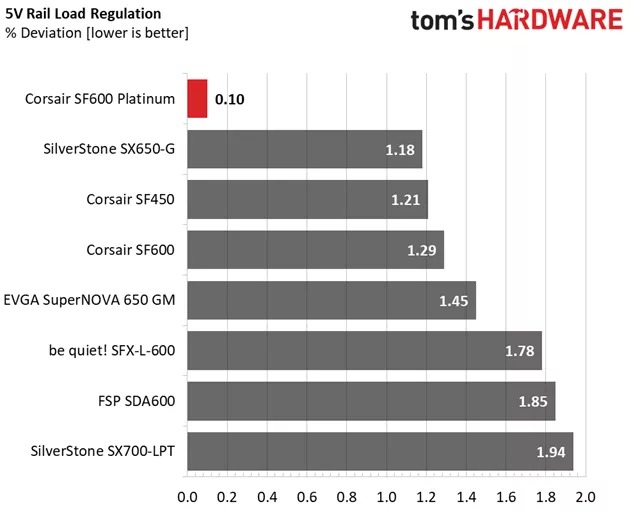

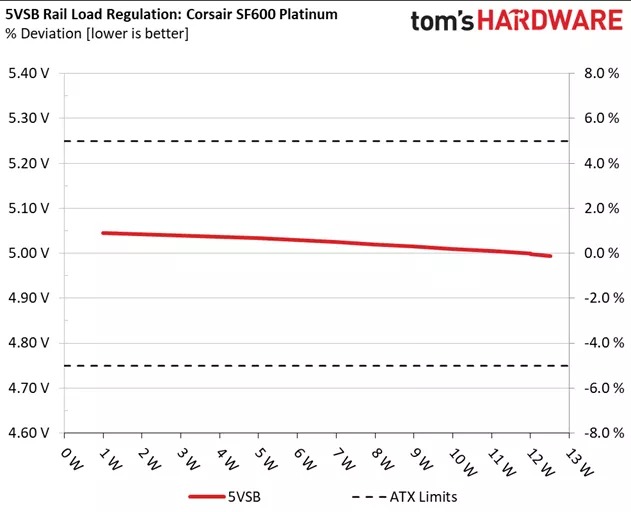

Первинні рейки та регулювання навантаження 5VSB

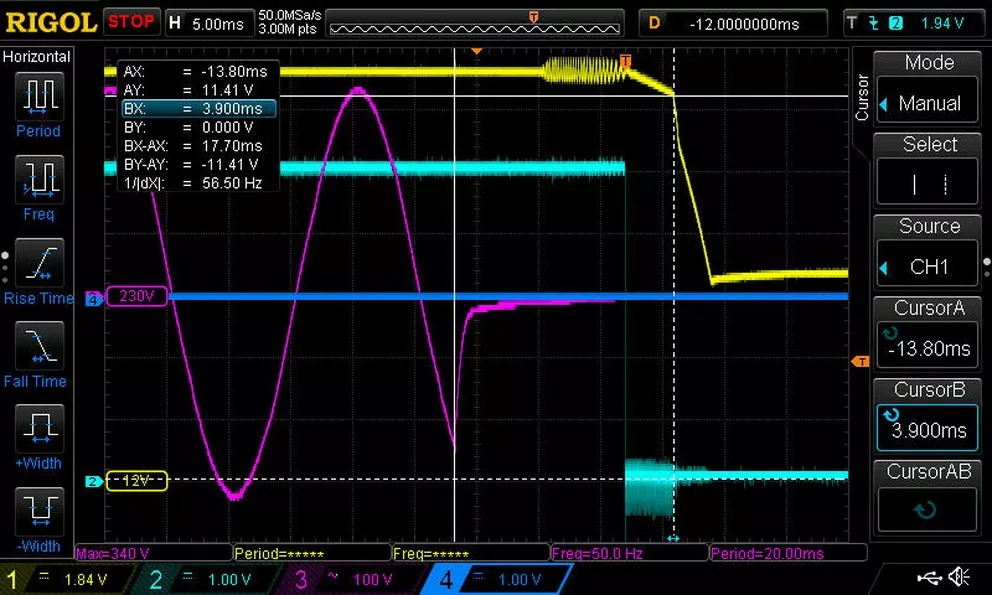

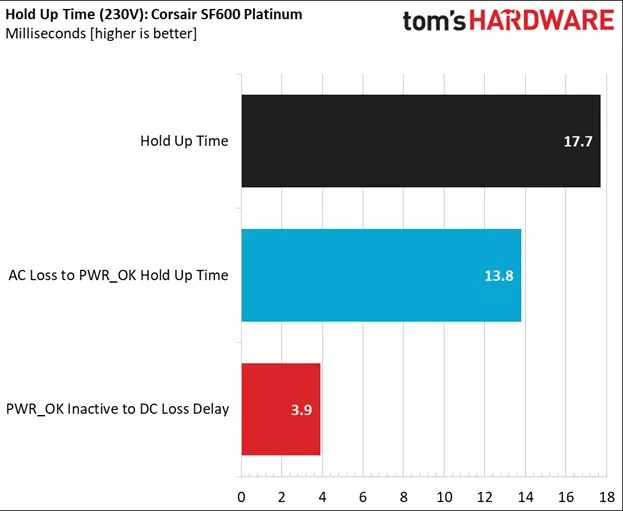

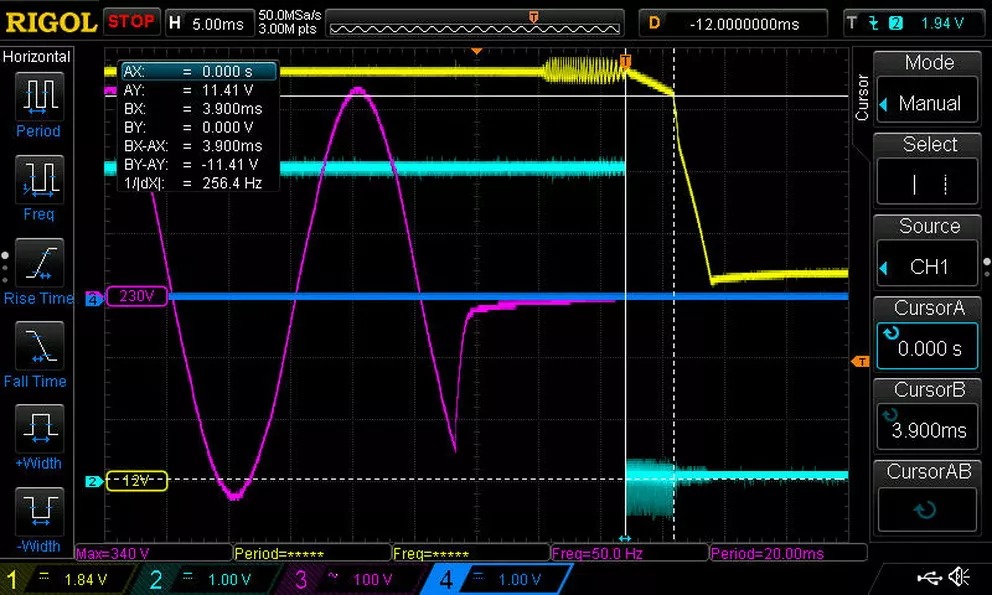

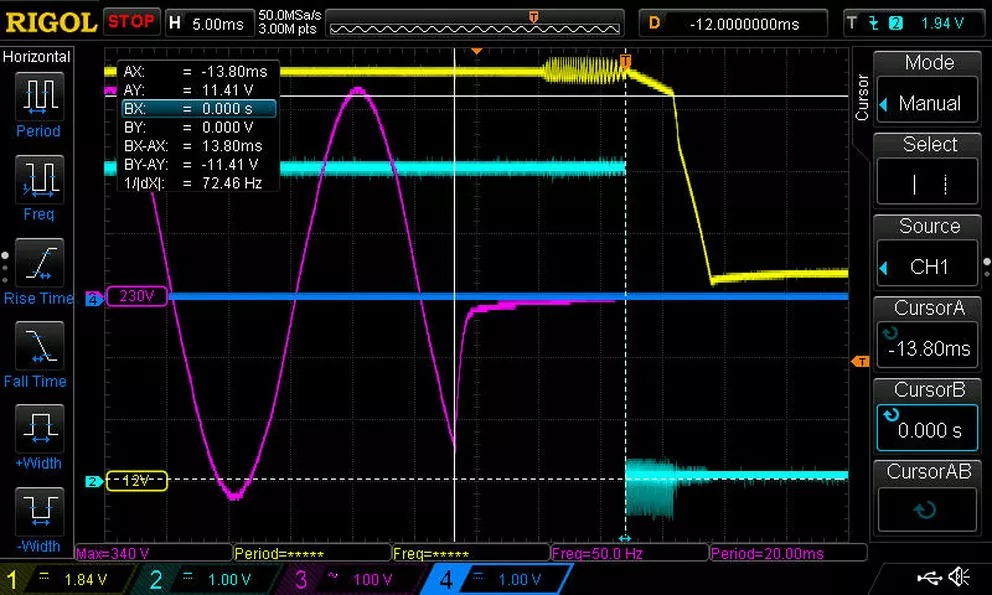

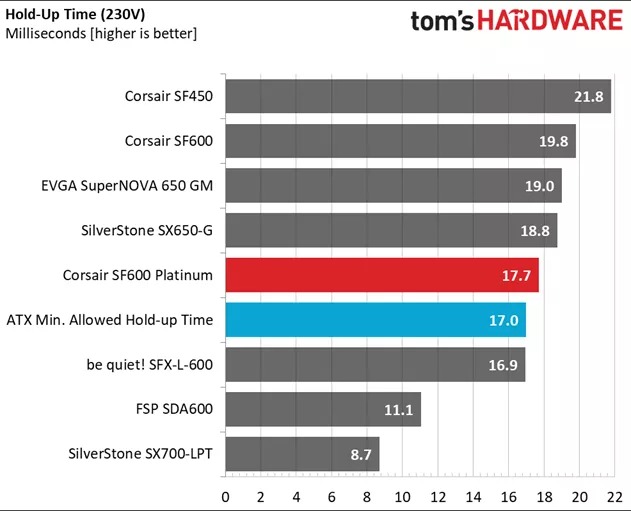

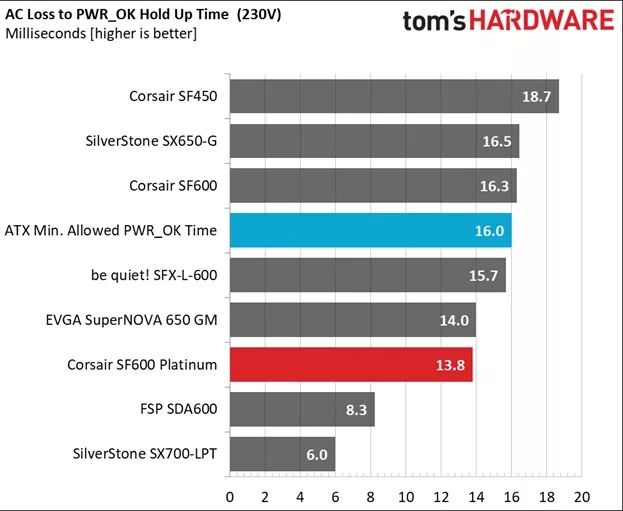

Час витримки

Час затримки, який ми виміряли, перевищував 17 мс. Однак тривалість сигналу хорошої потужності не досягла 16 мс, передбачених специфікацією ATX. Принаймні це точно.

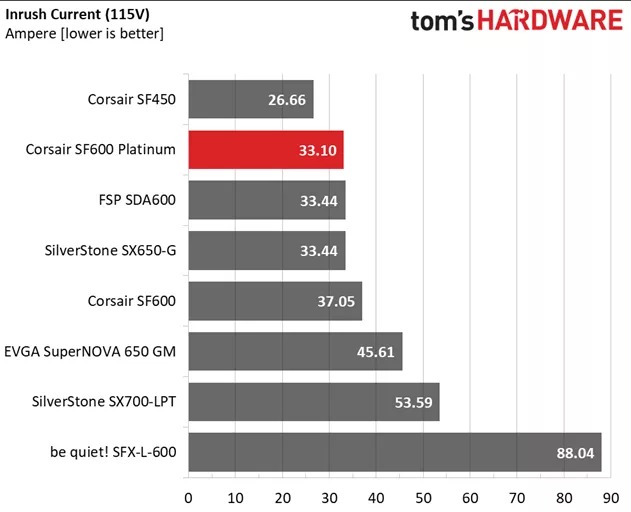

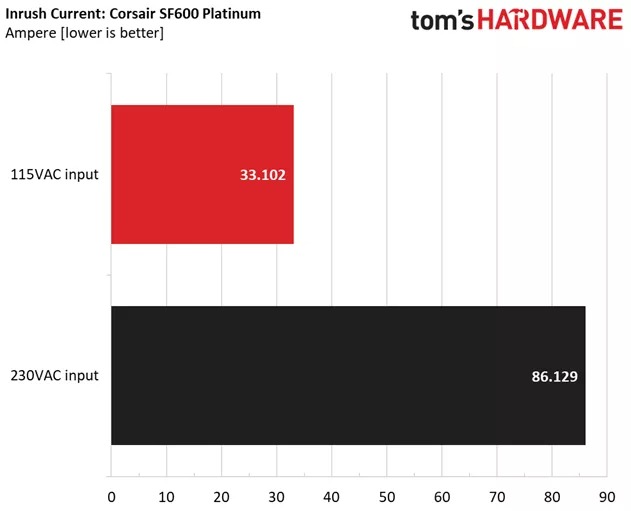

Пусковий струм

При вхідній напрузі 115 В пусковий струм низький. Однак із входом 230 В він набагато вищий.

Регулювання навантаження та вимірювання ефективності

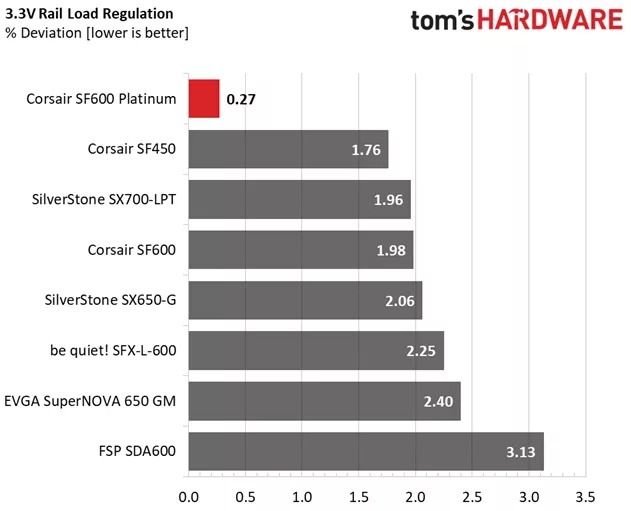

Перший набір тестів показує стабільність шин напруги та ефективність SF600. Прикладене навантаження дорівнює (приблизно) від 10 до 110 відсотків від максимального навантаження блоку живлення з кроком 10 процентних пунктів.

Ми провели два додаткових тести. Під час першого ми навантажили дві другорядні шини (5 В і 3,3 В) високим навантаженням, тоді як навантаження при +12 В становило лише 0,1 А. Цей тест показує, чи сумісний блок живлення зі станами сну Intel C6/C7. У другому тесті ми визначили максимальне навантаження, яке може витримати рейка +12 В за мінімального навантаження на другорядні рейки.

Ці цифри регулювання навантаження є надзвичайно жорсткими, що є прикладом для наслідування всім іншим високоякісним блокам живлення на основі SFX. Що стосується ефективності, вимоги стандарту 80 PLUS Platinum задовольняються при 20% і повному навантаженні. Він наближається до 92% при 50% навантаженні. Майте на увазі, що ми тестуємо при значно вищих температурах навколишнього середовища, ніж організація 80 PLUS, тому очікуються нижчі показники ефективності.

Профіль вентилятора охолодження дуже розслаблений. Він стає божевільним лише при навантаженні 110% і при температурі навколишнього середовища вище 46°C. Крім того, напівпасивний режим триває до нашого третього тесту, оскільки навантаження на другорядні рейки залишається низьким. У міру збільшення навантаження на ці рейки включається вентилятор, щоб охолодити перетворювачі постійного струму, відповідальні за генерування цих рейок.

Ефективність, температура та шум

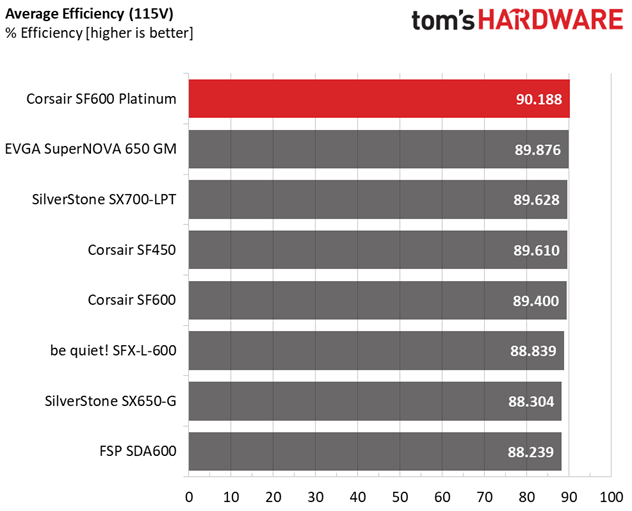

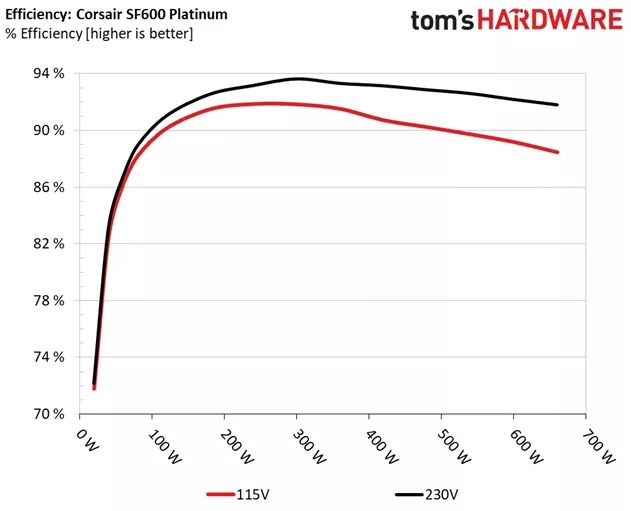

Ефективність

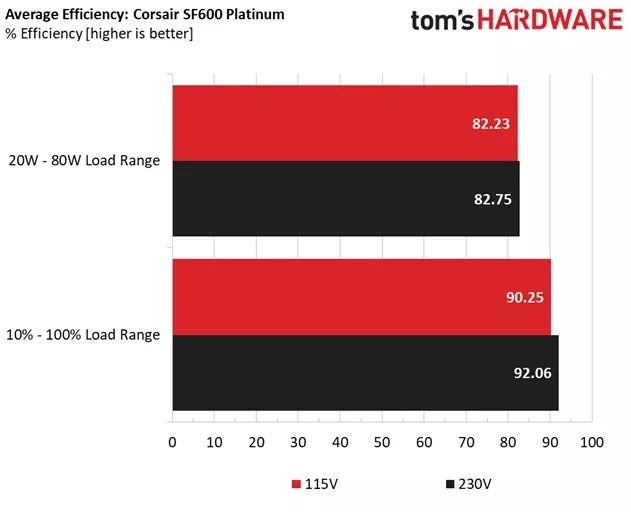

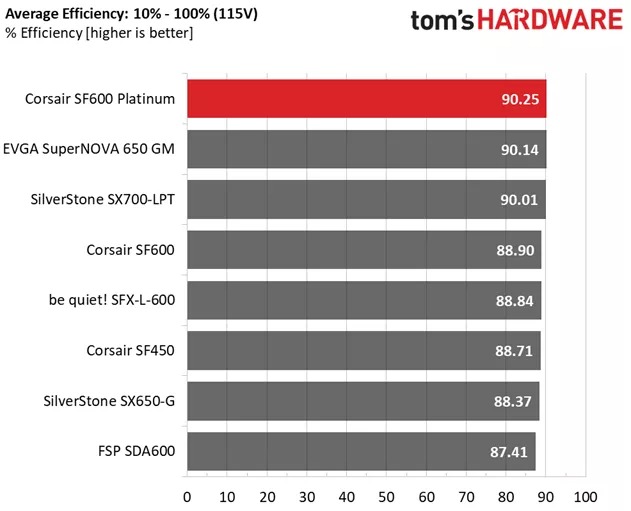

Використовуючи результати з попередньої сторінки, ми побудували діаграму, яка показує ефективність SF600 Platinum при низьких навантаженнях і навантаженнях від 10 до 110 відсотків від максимальної номінальної потужності.

Ефективність цього блоку живлення за нормальних навантажень вражає. Він також ефективний при невеликих навантаженнях. Але SuperNOVA 650 GM від EVGA привертає більше уваги завдяки рейтингу 80 PLUS Gold і помітно нижчій ціні. Однак у рейтингу ефективності від Cybenetics є підступ: 650 GM знижує рівень ефективності, через що його класифікують як ETA-A-. Це через низькі показники PF, ознака того, що перетворювач APFC блоку живлення не дуже ефективний.

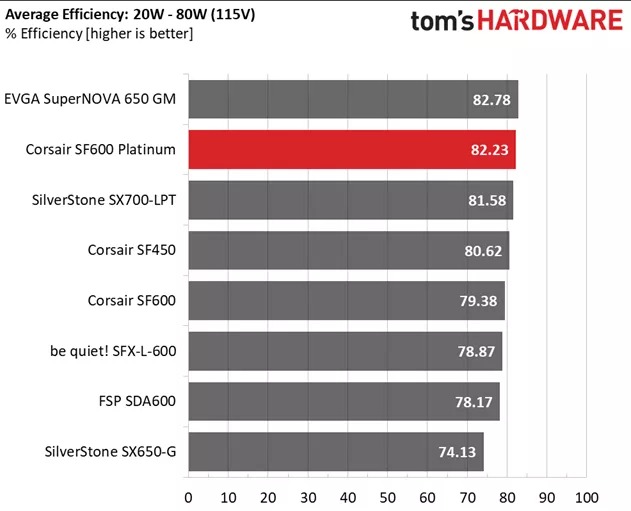

Ефективність при низьких навантаженнях

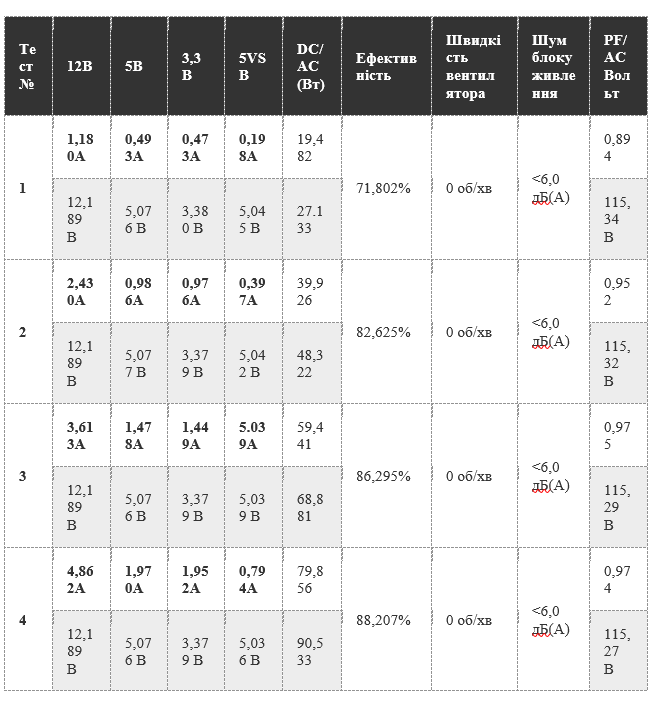

У наступних тестах ми вимірюємо ефективність SF600 при навантаженні, значно нижчому за 10 відсотків його максимальної потужності (найнижче навантаження, яке вимірює стандарт 80 PLUS). Ми набираємо навантаження 20, 40, 60 і 80 Вт. Це важливо для представлення того, коли ПК неактивний із увімкненими функціями енергозбереження.

Ми спостерігали дуже високу ефективність у всіх чотирьох тестах, при цьому шуму не було, завдяки напівпасивному режиму вентилятора.

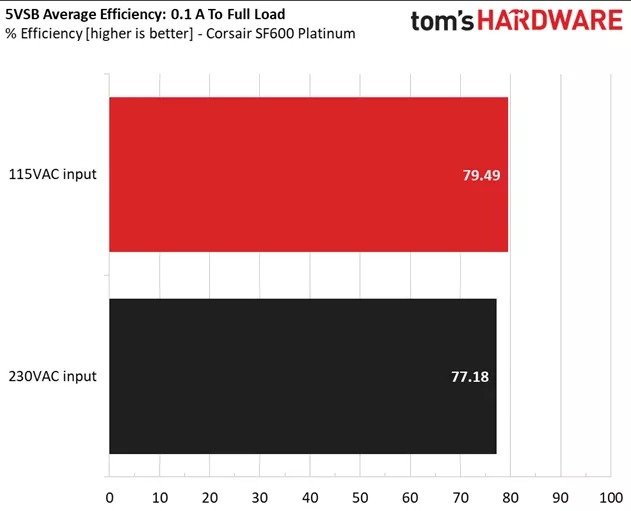

Ефективність 5VSB

Специфікація ATX (версія 1.4), а також CEC, ErP Lot 3 2014 та ErP Lot 6 2010/2013 стверджують, що ефективність резервного живлення 5VSB має бути якомога вищою, рекомендовано 75 відсотків або більше з 550 мА, 1 А та 1,5 А. навантаження. Блок живлення також повинен досягати ефективності понад 75% при 5VSB при повному навантаженні або при 3A, якщо максимальний вихідний струм на цій шині перевищує 3A.

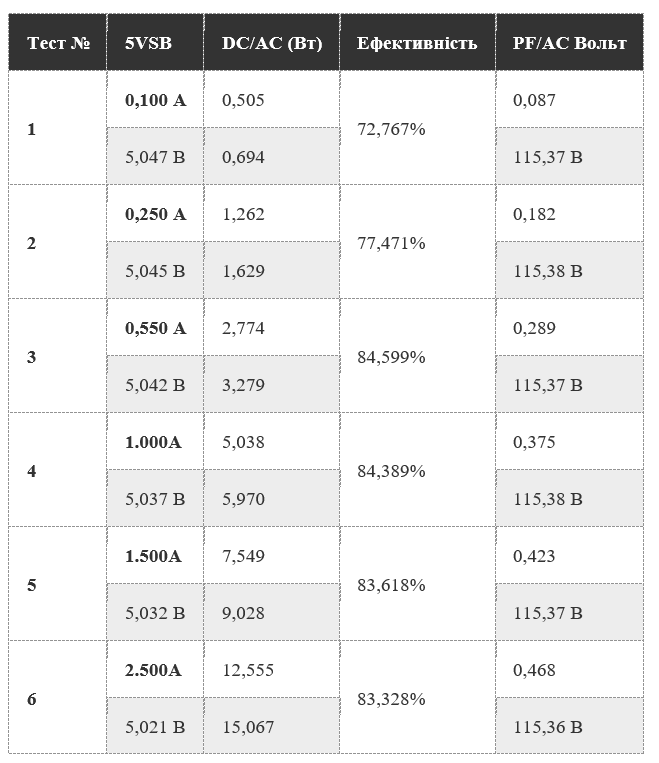

Ми проводимо шість вимірювань: по одному на 100, 250, 550, 1000 і 1500 мА, а також одне з повним навантаженням, яке може витримати шина 5VSB.

Схема 5VSB є високоефективною, що відповідає загальній продуктивності блоку живлення.

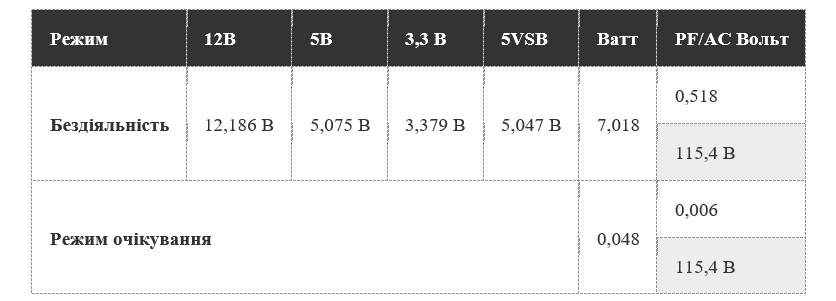

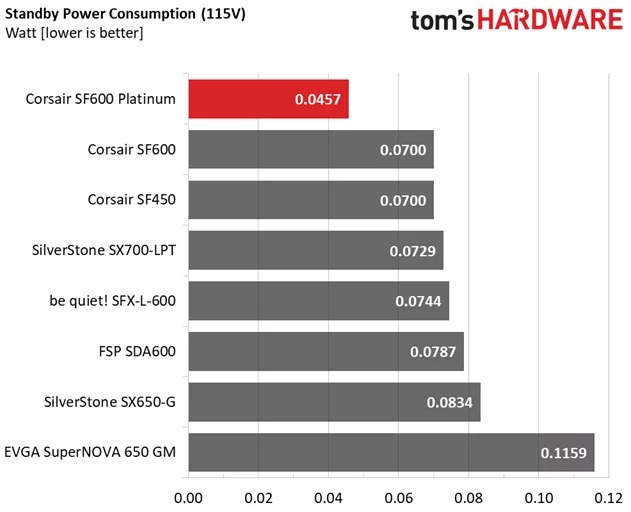

Енергоспоживання в режимі очікування та холостого ходу

У наведеній нижче таблиці ви знайдете споживання електроенергії та значення напруги на всіх шинах (крім -12 В), коли блок живлення не працює (увімкнено, але без навантаження на шини), а також споживання електроенергії, коли блок живлення працює режим очікування (без навантаження, на 5VSB).

Потужність Vampire залишається низькою, що допомагає шині 5VSB досягти високої ефективності за дуже невеликих навантажень.

Обороти вентилятора, дельта температури та вихідний шум

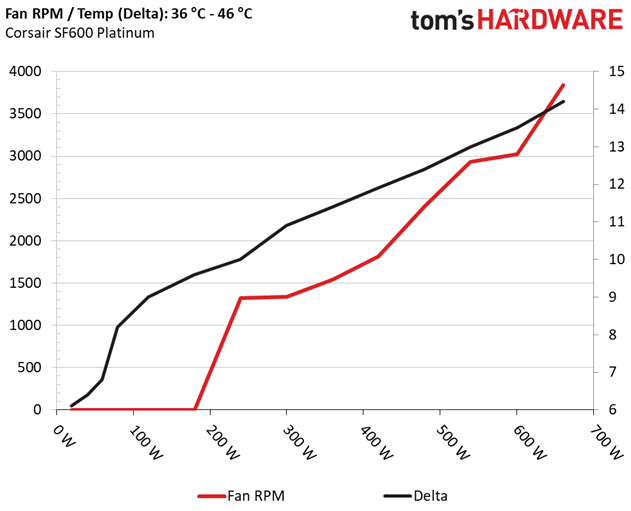

Перша таблиця нижче ілюструє швидкість вентилятора охолодження (у об/хв) і дельту між температурою на вході та на виході. Наші результати були отримані при температурі навколишнього середовища від 36°C (96,8°F) до 46°C (114,8°F).

Наступна діаграма показує швидкість вентилятора охолодження (знову в об/хв) і вихідний шум. Ми вимірюємо акустику на відстані одного метра всередині напівбезехової камери. Під час тестування рівень фонового шуму всередині камери був нижчим за 6 дБ(А) (насправді він набагато нижчий, але мікрофон нашого шумоміра вдаряється об підлогу), і результати отримані при роботі блоку живлення при температурі від 36°C (96,8°F) до 46 °C (114,8 °F) температура навколишнього середовища.

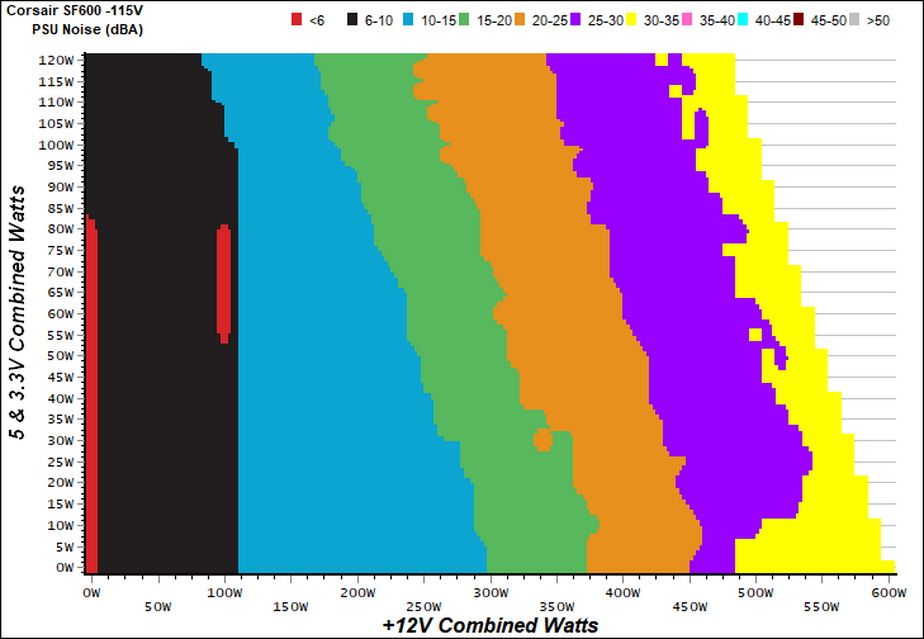

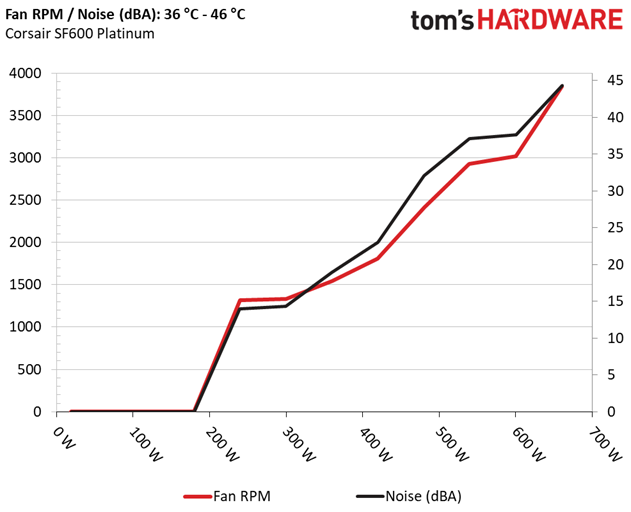

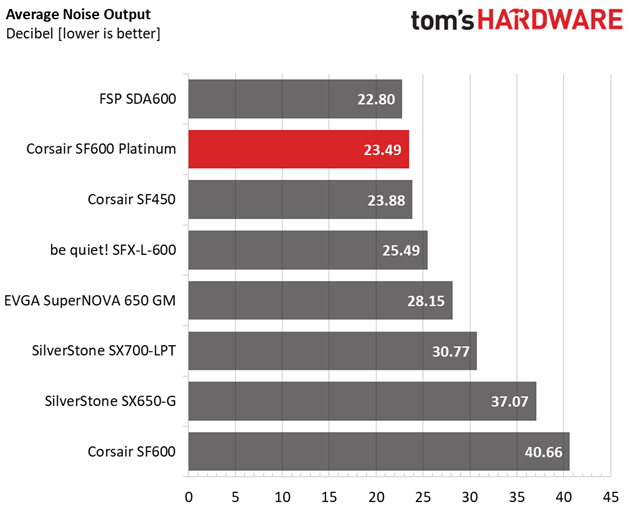

Наступний графік ілюструє вихідний шум вентилятора в робочому діапазоні блока живлення. Ті самі умови наведеного вище графіка застосовуються до наших вимірювань, хоча температура навколишнього середовища становить від 30°C (86°F) до 32°C (89,6°F).

Підвищене навантаження на другорядні рейки призводить до припинення напівпасивного режиму. Принаймні профіль фанатів не стає божевільним, як те, що ми бачили в Corsair SF600 Gold.

При навантаженні до 300 Вт на шині +12 В рівень шуму залишається нижче 15 дБ(А). На цій рейці потрібно більше 480 Вт, щоб досягти діапазону 30-35 дБ(А).

Функції захисту та послідовність живлення постійного струму

Особливості захисту

OCP	12 В: 67,6 А (135,2%), 11,998 В 5 В: 27,5 А (137,5%), 5,025 В 3,3 В: 29,1 А (145,5%), 3,312 В 5VSB: 3,5 А (140%), 4,956 В
OPP	809,49 Вт (134,92%)
OTP	✓ (145°C на вторинній стороні)
SCP	12 В: ✓ 5 В: ✓ 3,3 В: ✓ 5 VSB: ✓ -12 В: ✓

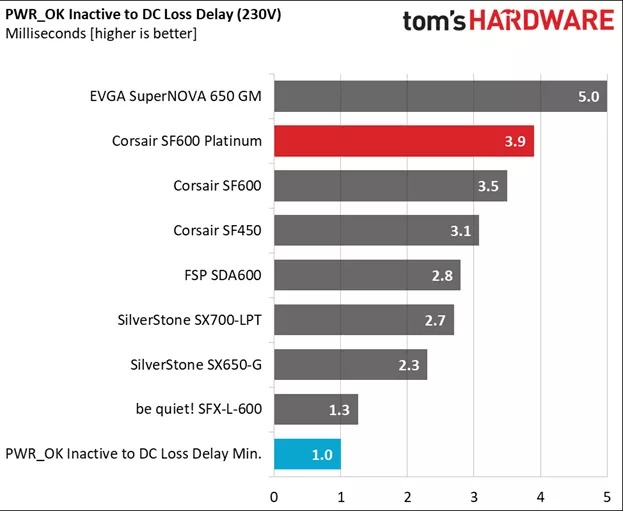

PWR_ОК	Точний, але менше 16 мс
NLO	✓
SIP	Перенапруга: MOV Пуск: NTC термістор і байпасне реле

Рівні OCP на шинах +12V, 5V і 5VSB налаштовані належним чином. Точка спрацьовування на 3,3 В трохи вище, ніж ми хотіли б бачити. Тим не менш, напруга на рейці залишається близькою до номінальної, а пульсації залишаються добре контрольованими.

Захист від перенапруги налаштовано правильно. Захист від короткого замикання присутній на кожній рейці, як і слід було очікувати від сучасного блоку живлення. Нарешті, сигнал хорошої потужності є точним, хоча й нижчим, ніж вимога специфікації ATX 16 мс.

Захист від перенапруг забезпечується терморезистором MOV і NTC, а також байпасним реле, яке захищає від великих пускових струмів.

Послідовність живлення постійного струму

Відповідно до останнього Посібника з проектування блоків живлення Intel (версія 1.4), напруга +12 В і 5 В має завжди дорівнювати або перевищувати вихідну напругу 3,3 В.

Для нашого першого вимірювання ми вимикаємо блок живлення та знову вмикаємо його без навантаження на будь-яку з його рейок. У другому тесті ми переводимо БП в режим очікування, набираємо повне навантаження і запускаємо БП. В останньому тесті з вимкненим блоком живлення ми набираємо повне навантаження перед відновленням живлення.

Рейка 3,3 В поводиться добре; його напруга залишається нижчою, ніж на рейках 5 В і +12 В у всіх наших тестах. Однак під час останнього тесту ми помітили перевищення напруги ввімкнення на шині +12 В. Це не впливає на послідовність живлення постійного струму, але це все одно не повинно статися.

Тести перехресного навантаження та інфрачервоні зображення

Щоб створити наведені нижче діаграми, ми встановлюємо наші завантажувачі в автоматичний режим за допомогою спеціального програмного забезпечення, перш ніж спробувати понад 25 000 можливих комбінацій навантаження з рейками +12 В, 5 В і 3,3 В. Відхилення регулювання навантаження в кожній із наведених нижче діаграм обчислюються шляхом прийняття номінальних значень рейок (12 В, 5 В та 3,3 В) за нульову точку. Температура навколишнього середовища становить від 30°C (86°F) до 32°C (89,6°F).

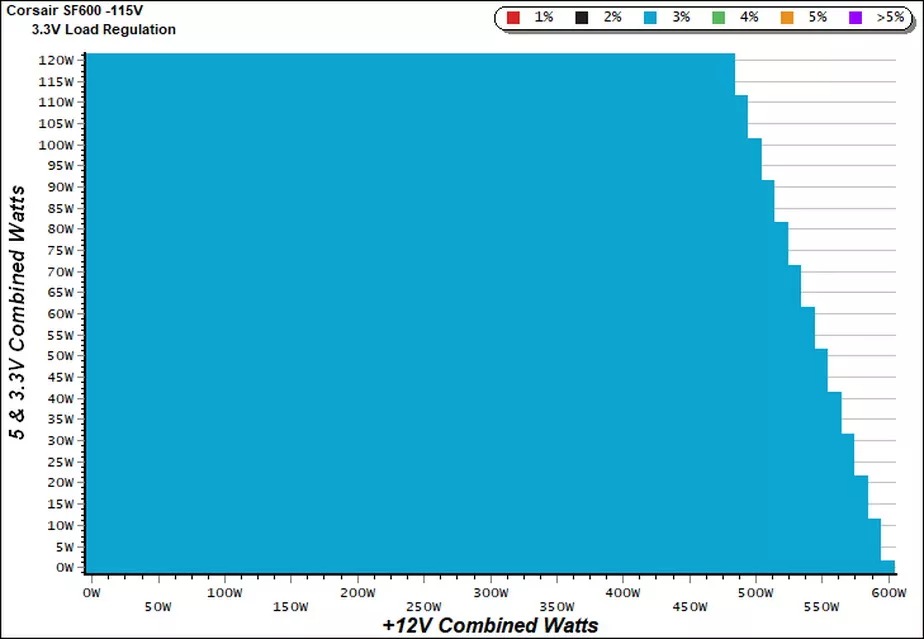

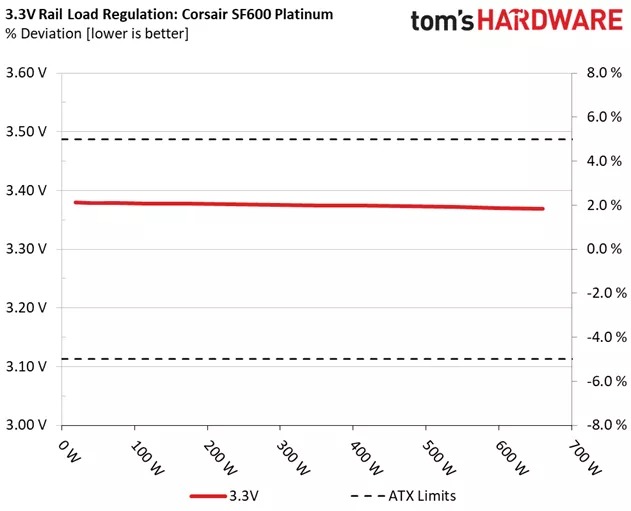

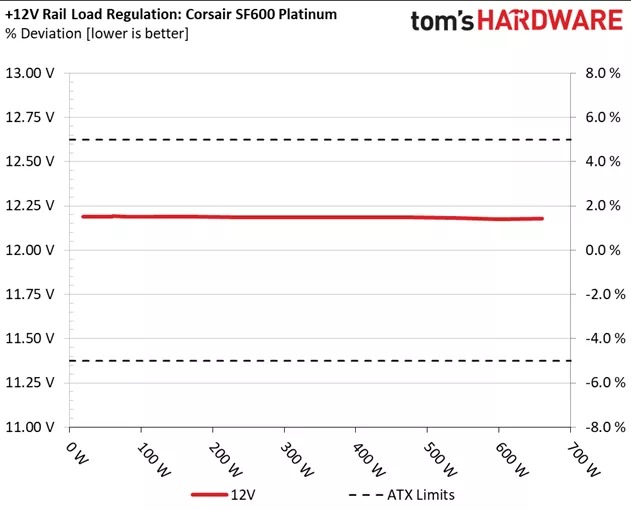

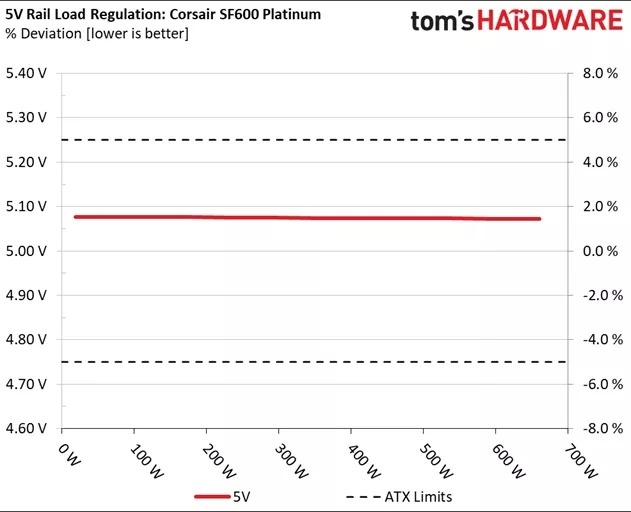

Графіки регулювання навантаження

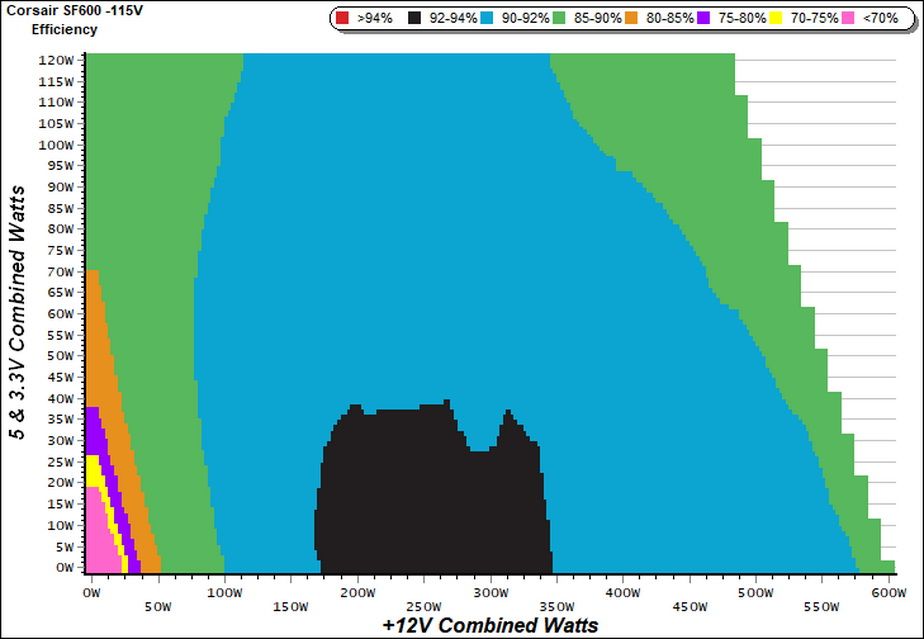

Діаграма ефективності

Від 175 Вт до 345 Вт на рейці +12 В і при навантаженні на другорядних рейках нижче 40 Вт ефективність SF600 Platinum знаходиться в діапазоні 92-94%. І, як ви можете бачити на графіку, ми отримуємо показники ефективності ?90% для більшої частини робочого діапазону цього блоку живлення.

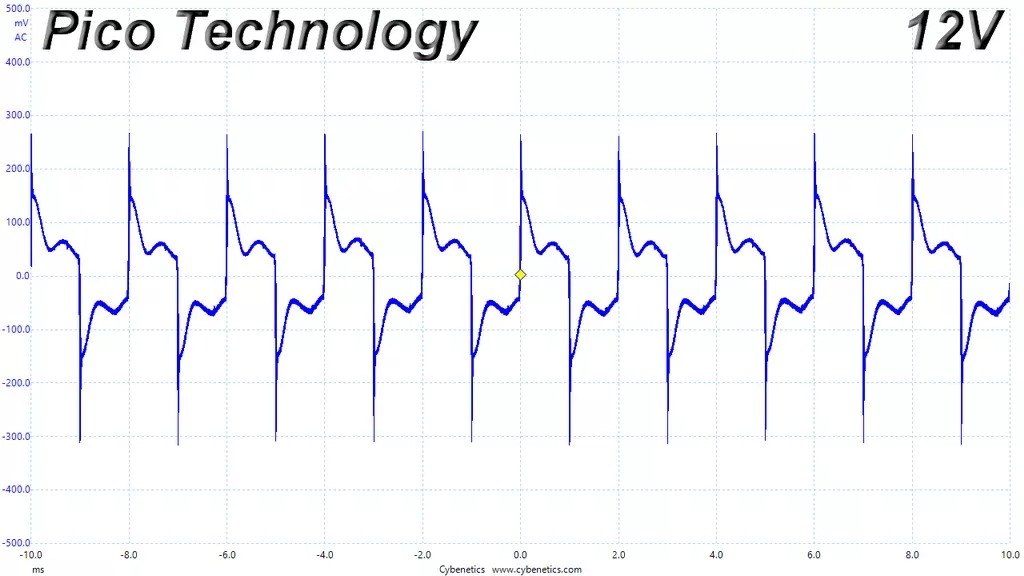

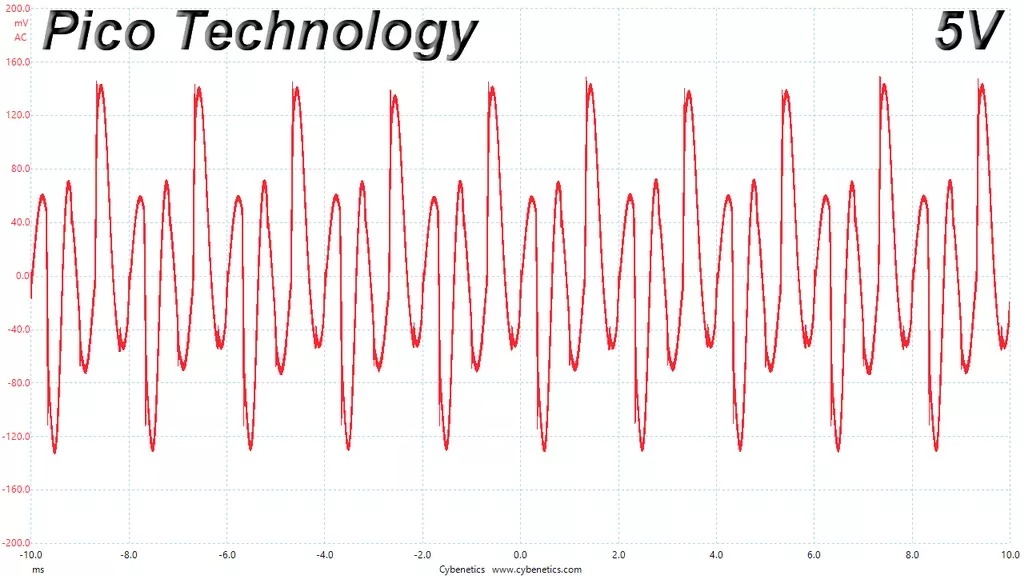

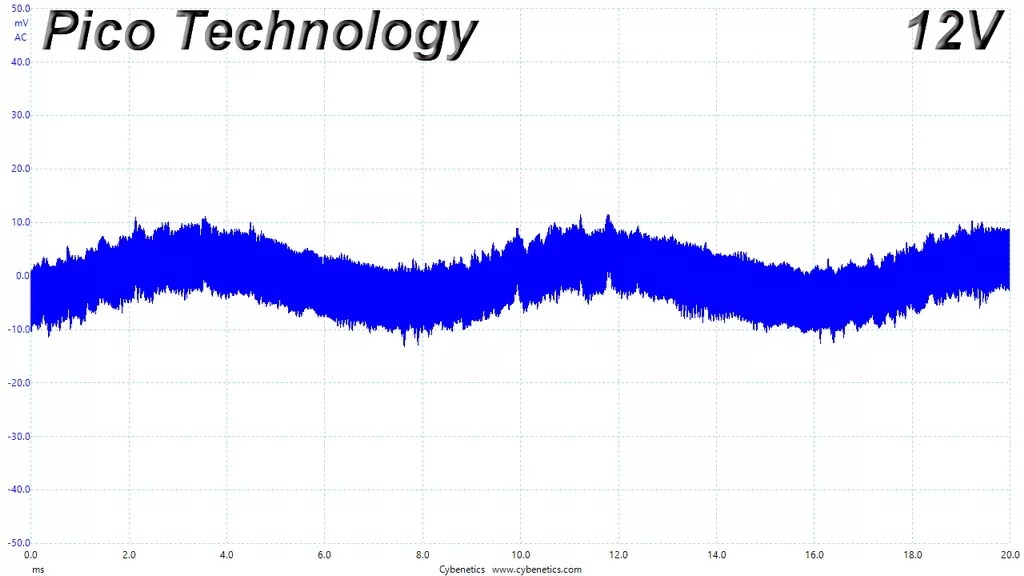

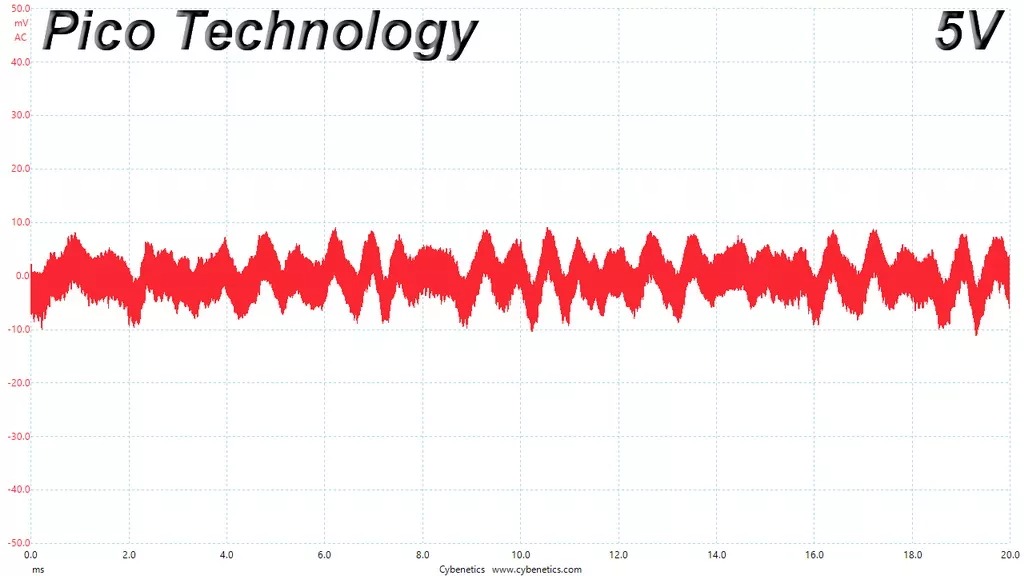

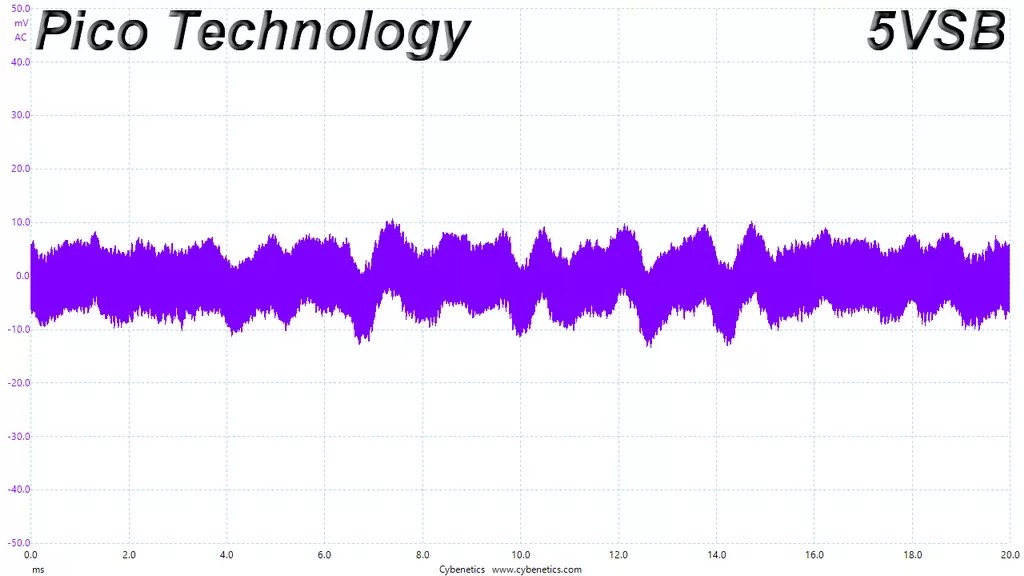

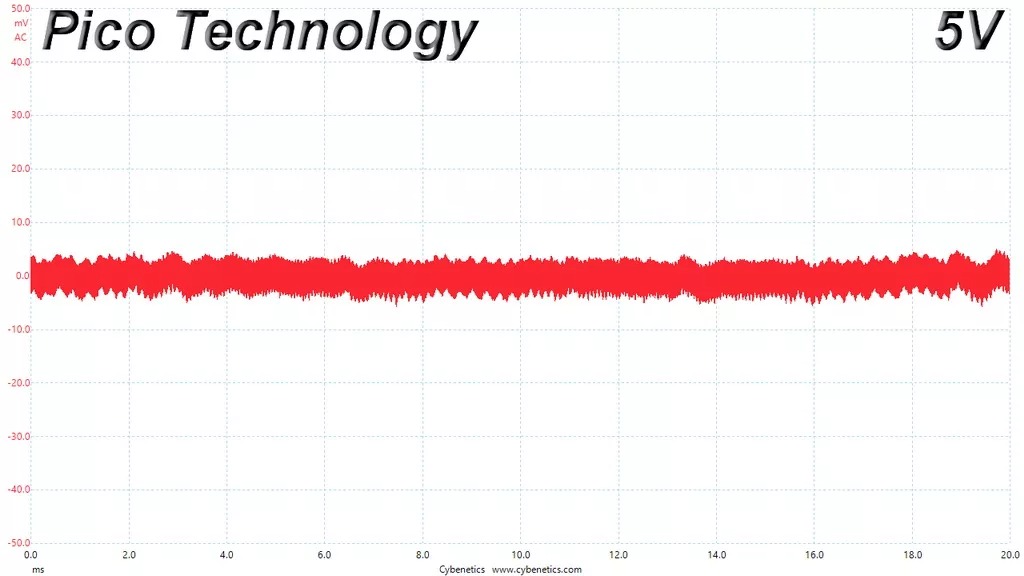

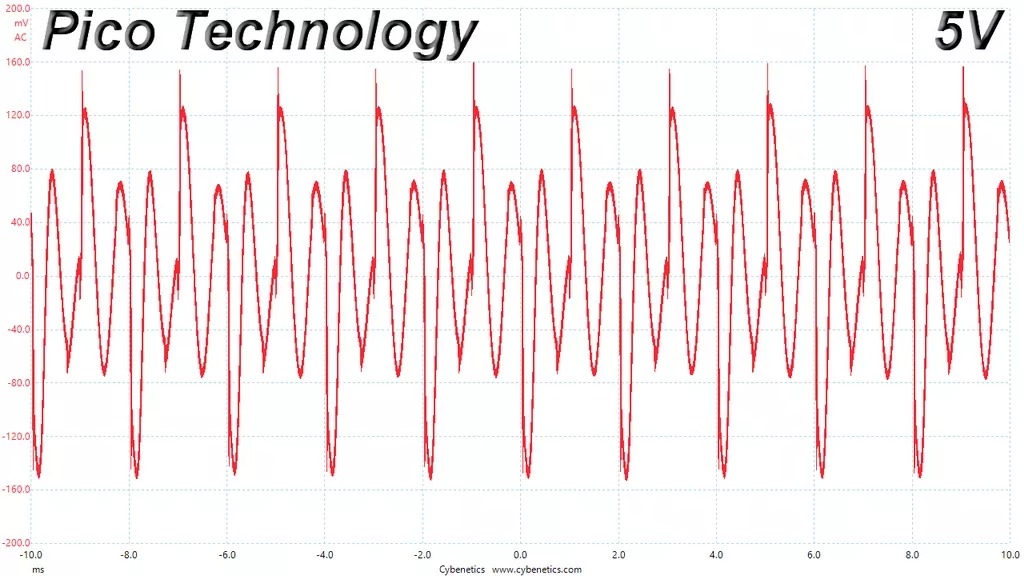

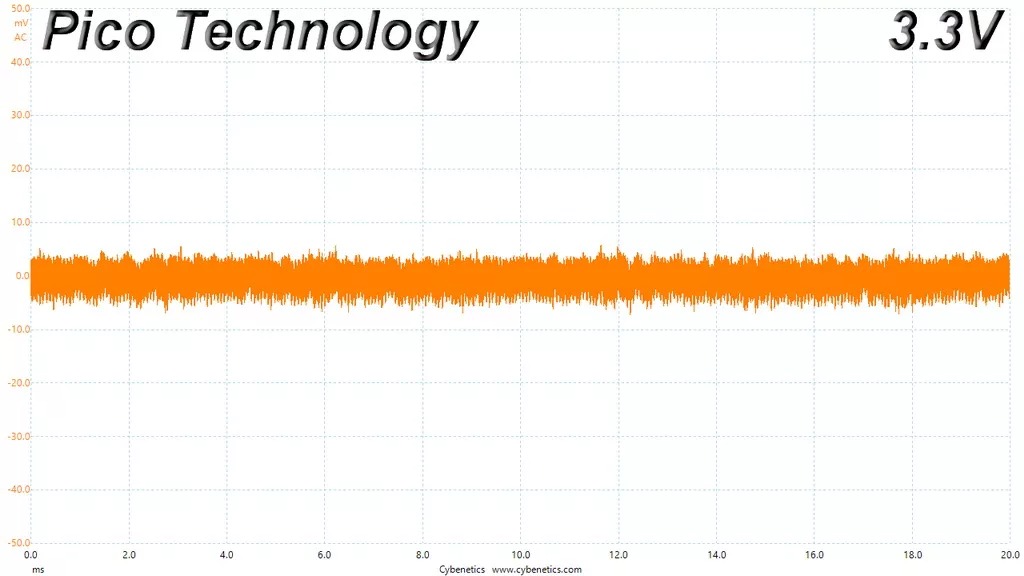

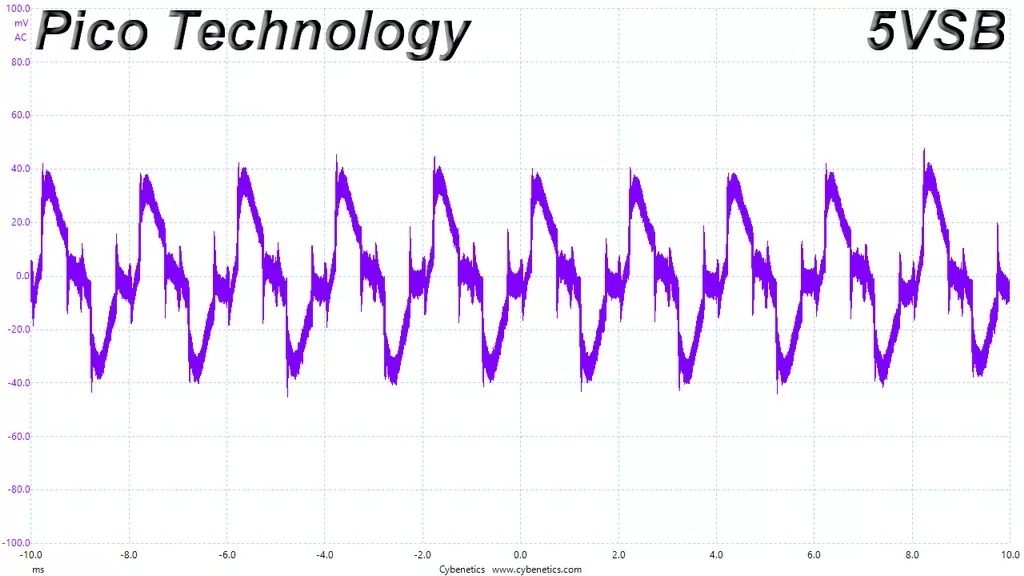

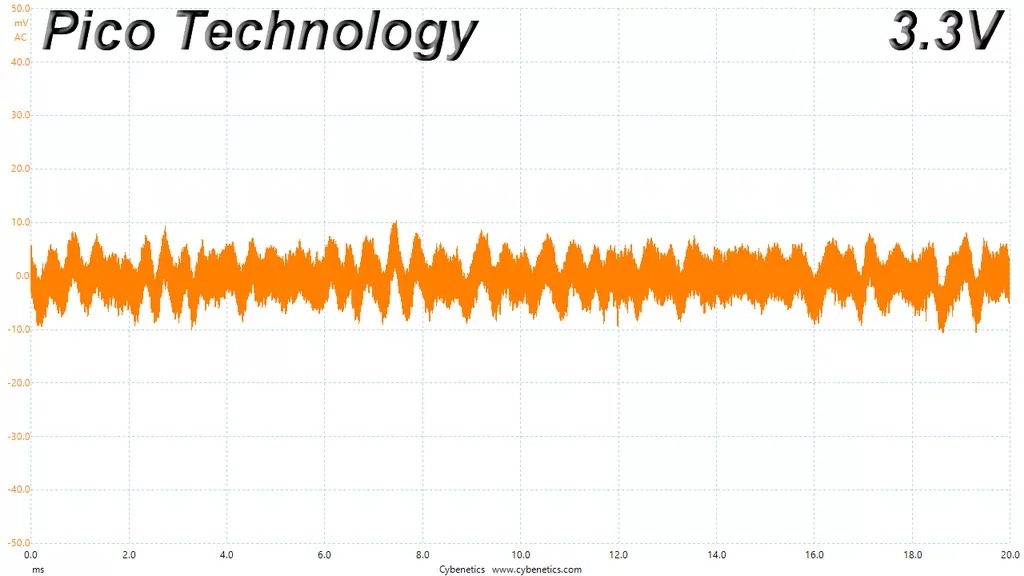

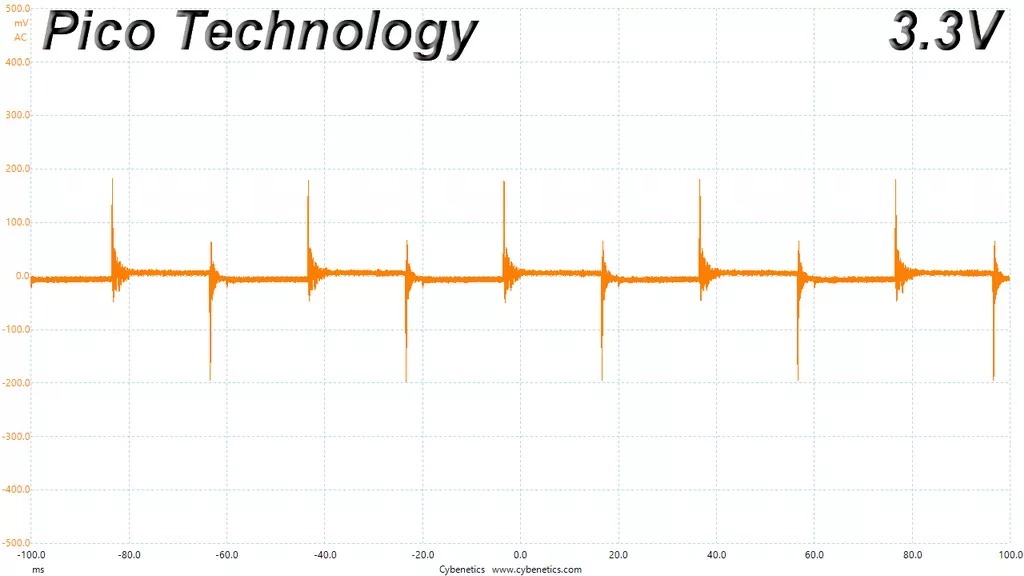

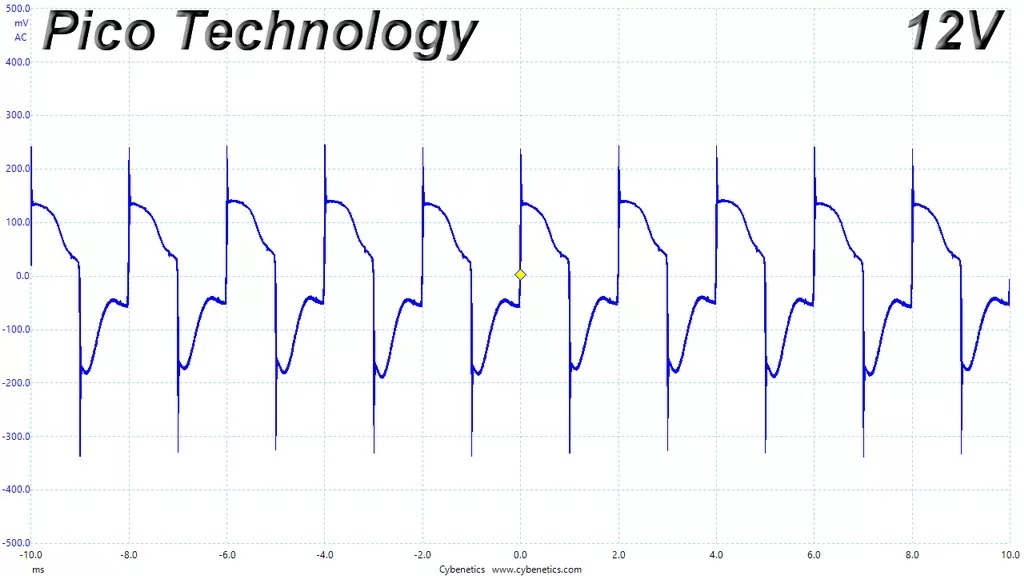

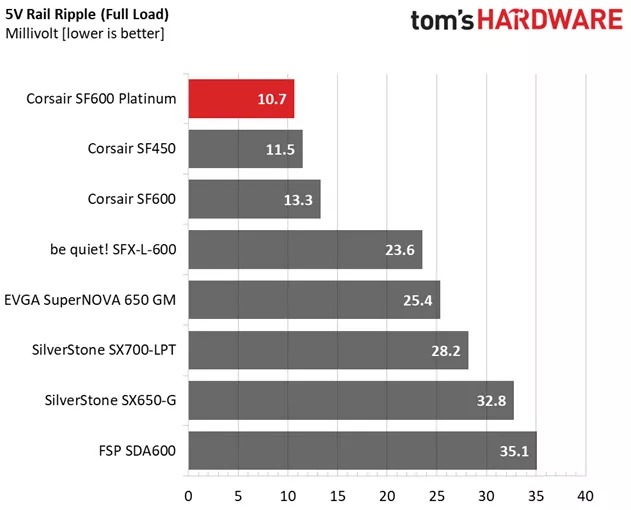

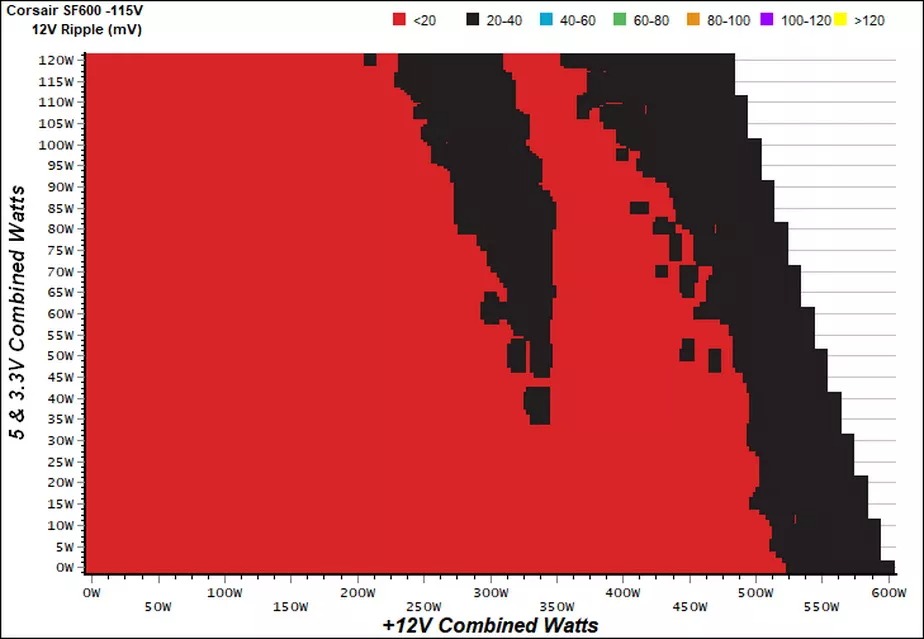

Графіки пульсацій

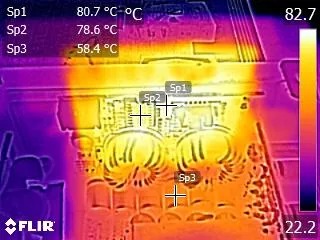

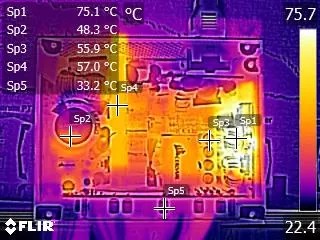

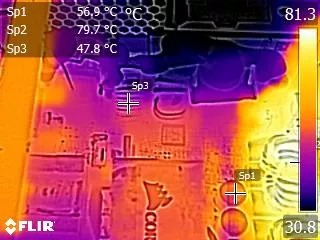

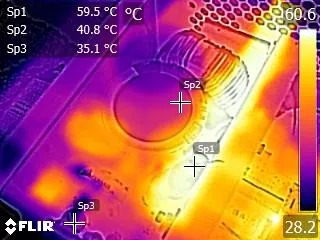

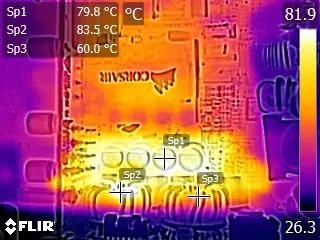

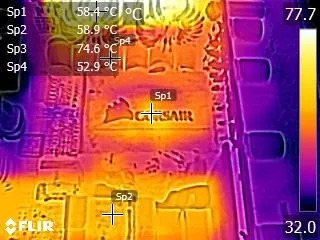

Інфрачервоні зображення

Ми застосовуємо половинне навантаження протягом 10 хвилин зі знятою верхньою кришкою блоку живлення та знятим охолоджуючим вентилятором, перш ніж робити фотографії за допомогою нашої модифікованої камери FLIR E4, яка забезпечує ІЧ-роздільність 320×240 (76 800 пікселів).

Найгарячішою частиною друкованої плати є дочірня плата, на якій розміщені перетворювачі постійного струму, оскільки ми прикладаємо навантаження 12 А до шин 5 В і 3,3 В. Тим не менш, температури, які ми вимірюємо, ніколи не виходять з-під контролю, тому немає причин для того, щоб профіль вентиляторів Corsair ставав агресивним.

Випробування на перехідний процес

Розширені тести на перехідний процес

У цих тестах ми відстежуємо реакцію SF600 у кількох сценаріях. По-перше, перехідне навантаження (10 А при +12 В, 5 А при 5 В, 5 А при 3,3 В і 0,5 А при 5 VSB) застосовується протягом 200 мс, оскільки блок живлення працює з 20-відсотковим навантаженням. У другому сценарії на нього діє таке саме перехідне навантаження, але він працює з 50-відсотковим навантаженням.

У наступних серіях тестів ми збільшимо перехідне навантаження на головні рейки за допомогою нової конфігурації: 15 А при +12 В, 6 А при 5 В, 6 А при 3,3 В і 0,5 А при 5 VSB. Ми також збільшуємо частоту повторення зміни навантаження з 5 Гц (200 мс) до 50 Гц (20 мс). Знову ж таки, це працює з блоком живлення, що працює з навантаженням 20 і 50 відсотків.

Останні випробування ще важчі. Хоча ми зберігаємо однакові навантаження, частота повторення зміни навантаження зростає до 1 кГц (1 мс).

У всіх тестах ми використовуємо осцилограф для вимірювання падінь напруги, викликаних перехідним навантаженням. Напруга має залишатися в межах, установлених специфікацією ATX.

Ці тести мають вирішальне значення, оскільки вони моделюють перехідні навантаження, з якими може справлятися блок живлення (наприклад, завантаження масиву RAID або миттєве 100-відсоткове навантаження ЦП/ГП). Ми називаємо ці тести «Розширені тести на перехідний процес», і їх розроблено таким чином, щоб їх було дуже складно освоїти, особливо для блоків живлення потужністю менше 500 Вт.

Слід зазначити, що специфікація ATX вимагає ємнісного навантаження під час перехідних пауз, але в нашій методології ми вирішили застосувати найгірший сценарій без додаткової ємності на рейках.

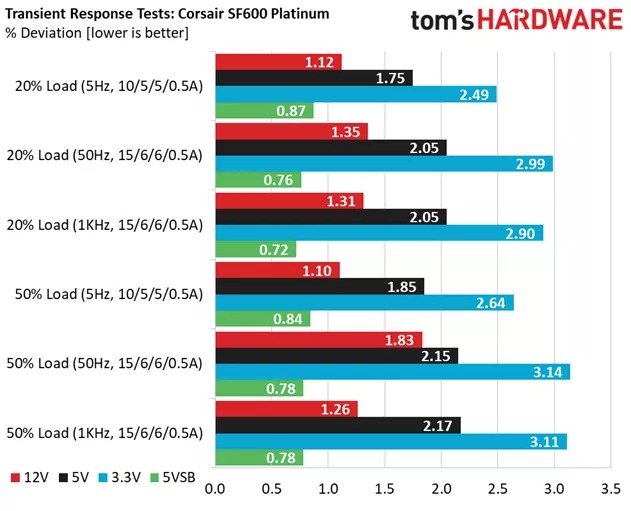

Розширений перехідний відгук на 20 відсотків – 200 мс

Напруга	Раніше	Після	Зміна	Пройшов/Не пройшов
12В	12,184 В	12,047 В	1,12%	Пас
5В	5,074 В	4,985 В	1,75%	Пас
3,3 В	3,377 В	3,293 В	2,49%	Пас
5VSB	5,029 В	4,985 В	0,87%	Пас

Розширений перехідний відгук на 20 відсотків – 20 мс

Напруга	Раніше	Після	Зміна	Пройшов/Не пройшов
12В	12,184 В	12,019 В	1,35%	Пас
5В	5,073 В	4,969 В	2,05%	Пас
3,3 В	3,377 В	3,276 В	2,99%	Пас
5VSB	5,029 В	4,991 В	0,76%	Пас

Розширений перехідний відгук на 20 відсотків – 1 мс

Напруга	Раніше	Після	Зміна	Пройшов/Не пройшов
12В	12,183 В	12,023 В	1,31%	Пас
5В	5,073 В	4,969 В	2,05%	Пас
3,3 В	3,376 В	3,278 В	2,90%	Пас
5VSB	5,029 В	4,993 В	0,72%	Пас

Розширений перехідний відгук на 50 відсотків – 200 мс

Напруга	Раніше	Після	Зміна	Пройшов/Не пройшов
12В	12,177 В	12,043 В	1,10%	Пас
5В	5,072 В	4,978 В	1,85%	Пас
3,3 В	3,374 В	3,285 В	2,64%	Пас
5VSB	5,015 В	4,973 В	0,84%	Пас

Розширений перехідний відгук на 50 відсотків – 20 мс

Напруга	Раніше	Після	Зміна	Пройшов/Не пройшов
12В	12,175 В	11,952 В	1,83%	Пас
5В	5,071 В	4,962 В	2,15%	Пас
3,3 В	3,373 В	3,267 В	3,14%	Пас
5VSB	5,015 В	4,976 В	0,78%	Пас

Розширений перехідний відгук на 50 відсотків – 1 мс

Напруга	Раніше	Після	Зміна	Пройшов/Не пройшов
12В	12,175 В	12,021 В	1,26%	Пас
5В	5,070 В	4,960 В	2,17%	Пас
3,3 В	3,373 В	3,268 В	3,11%	Пас
5VSB	5,015 В	4,976 В	0,78%	Пас

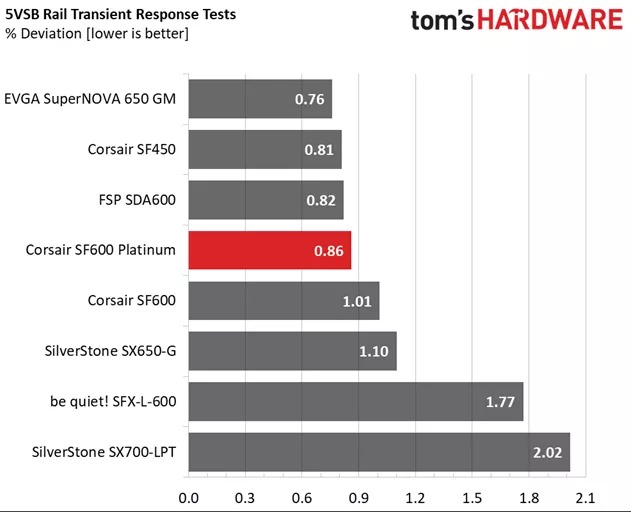

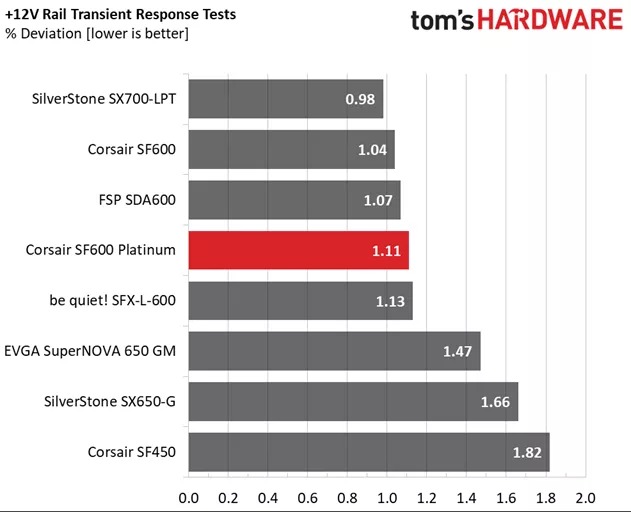

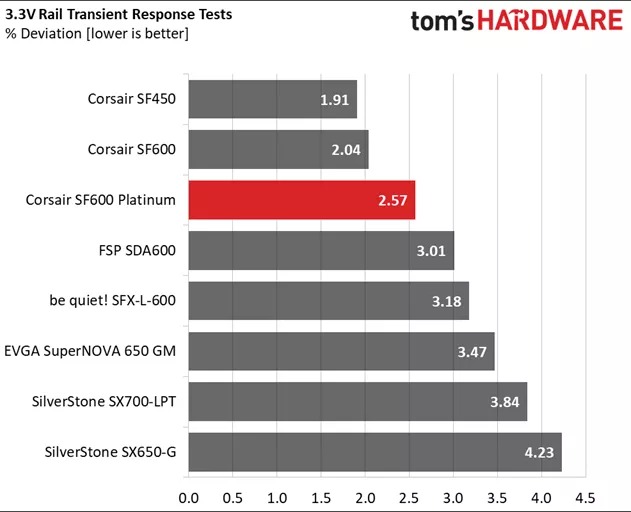

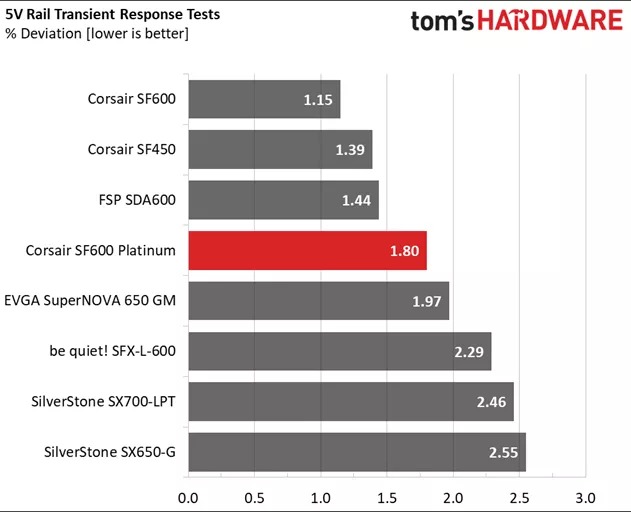

Це єдина дисципліна, де Corsair SF600 Gold працює краще, ніж модель Platinum. Очевидно, ви не можете досягти вищої ефективності та жорсткішого регулювання напруги без певних компромісів. На жаль для SF600 Platinum, перехідна характеристика блоку живлення надзвичайно важлива, оскільки вона відображає продуктивність у реальних умовах, де немає постійних навантажень.

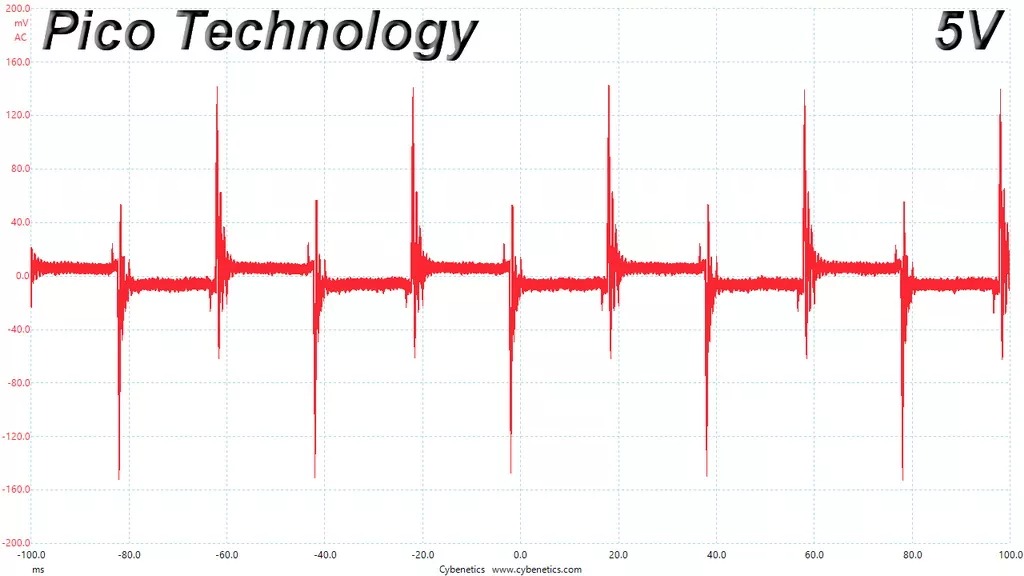

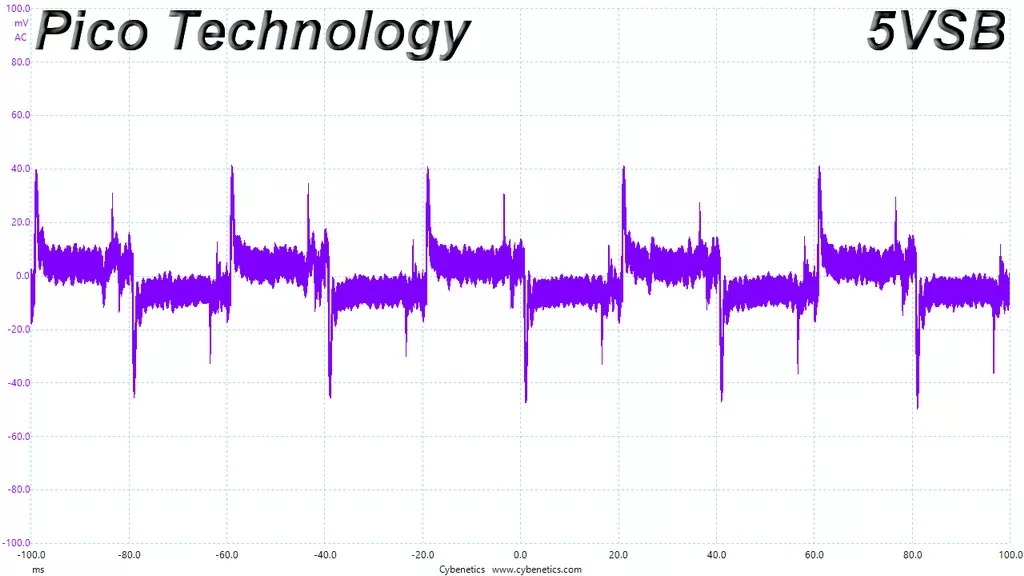

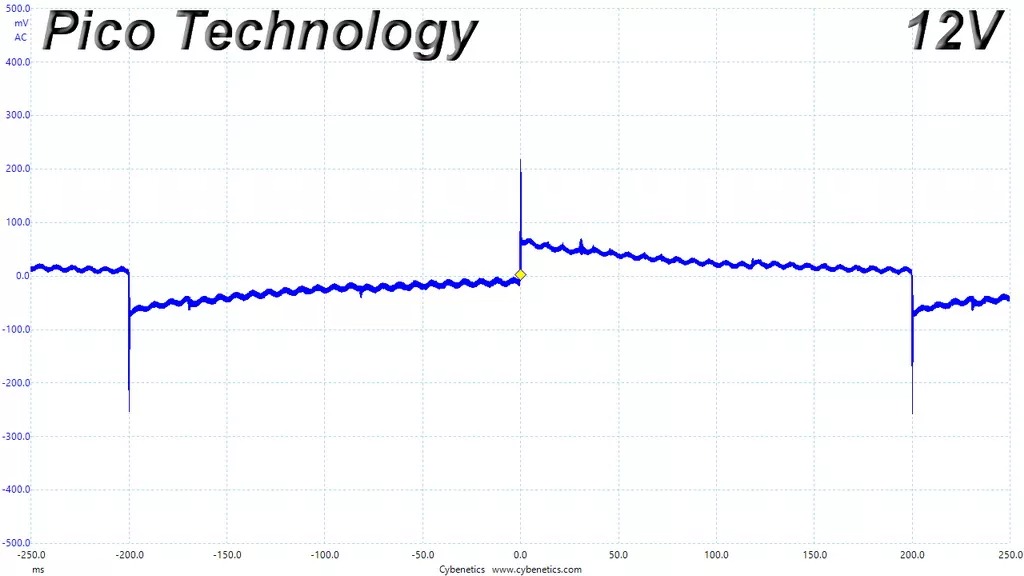

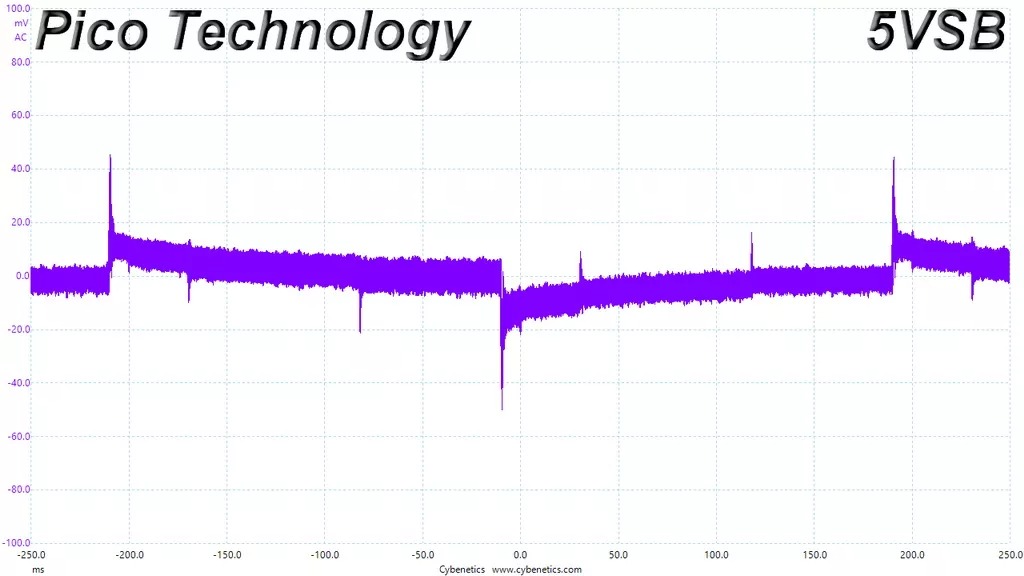

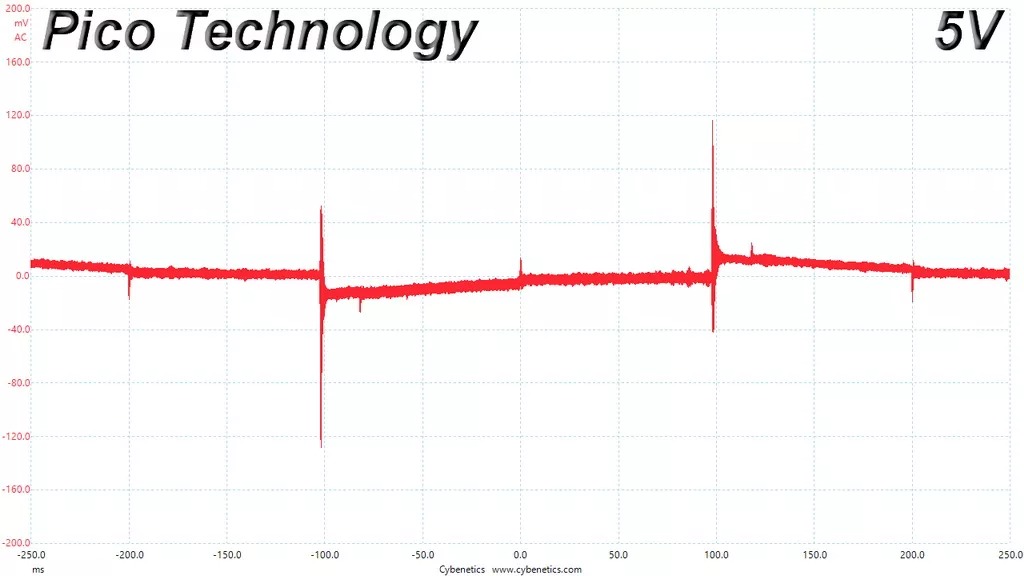

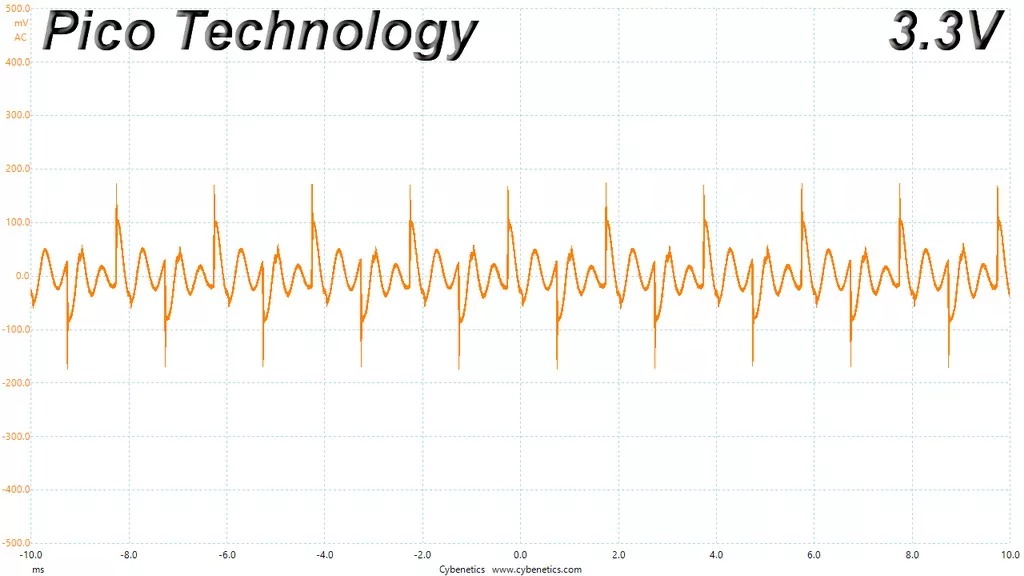

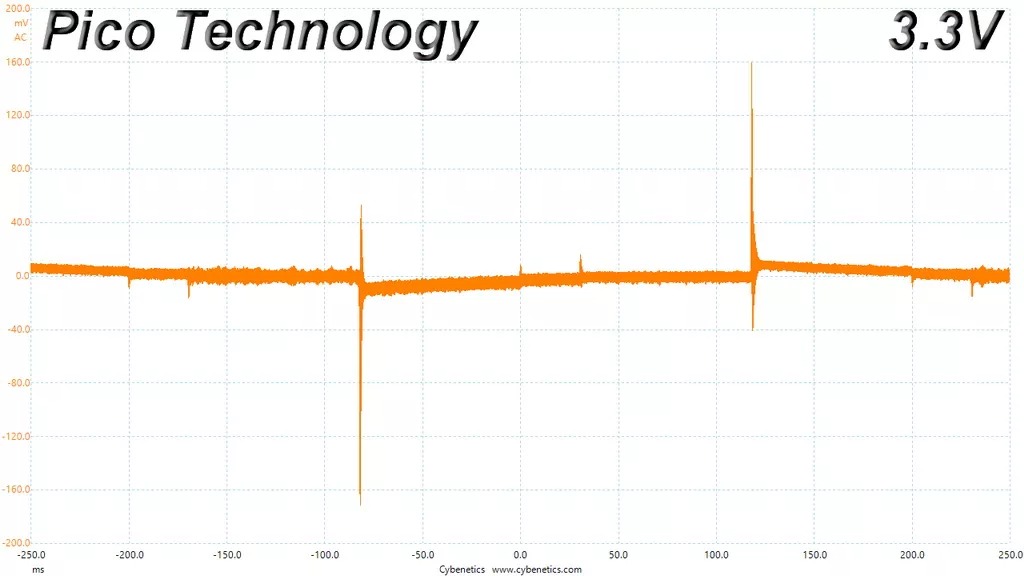

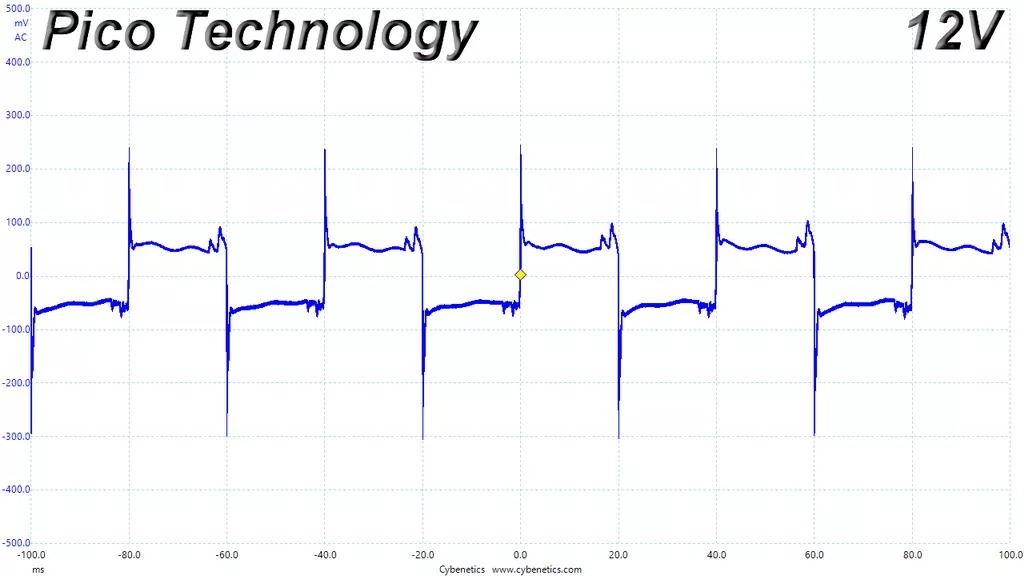

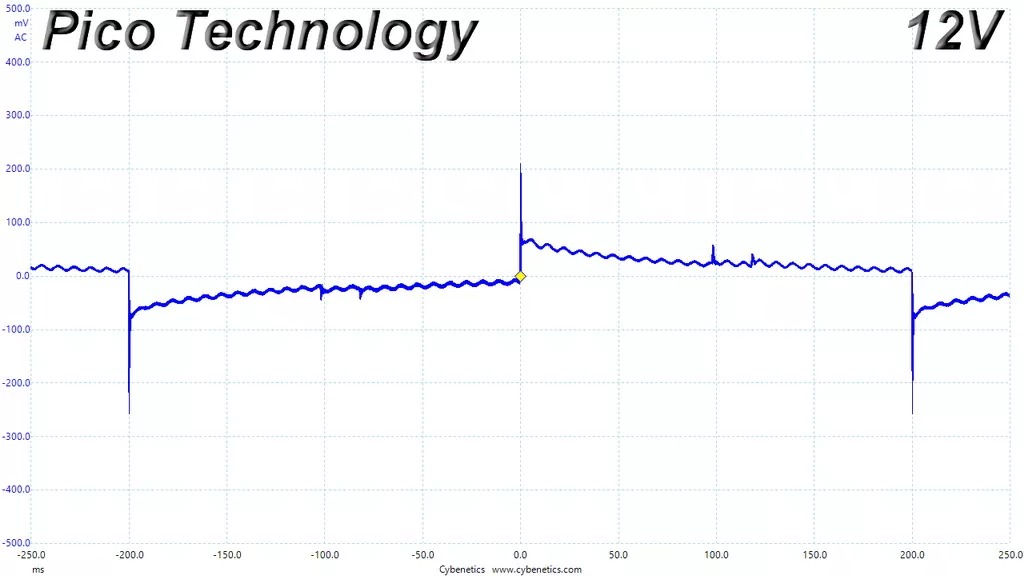

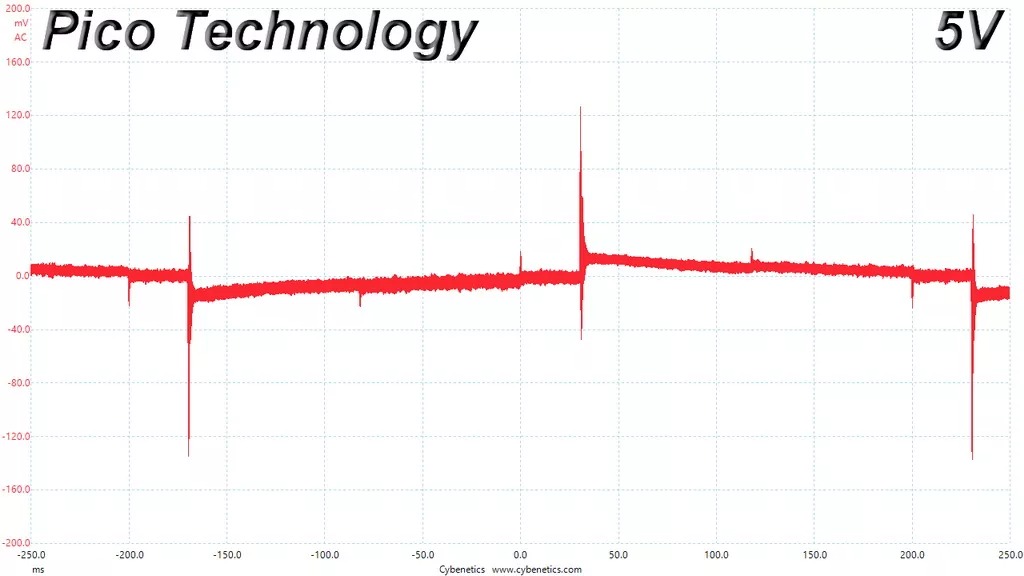

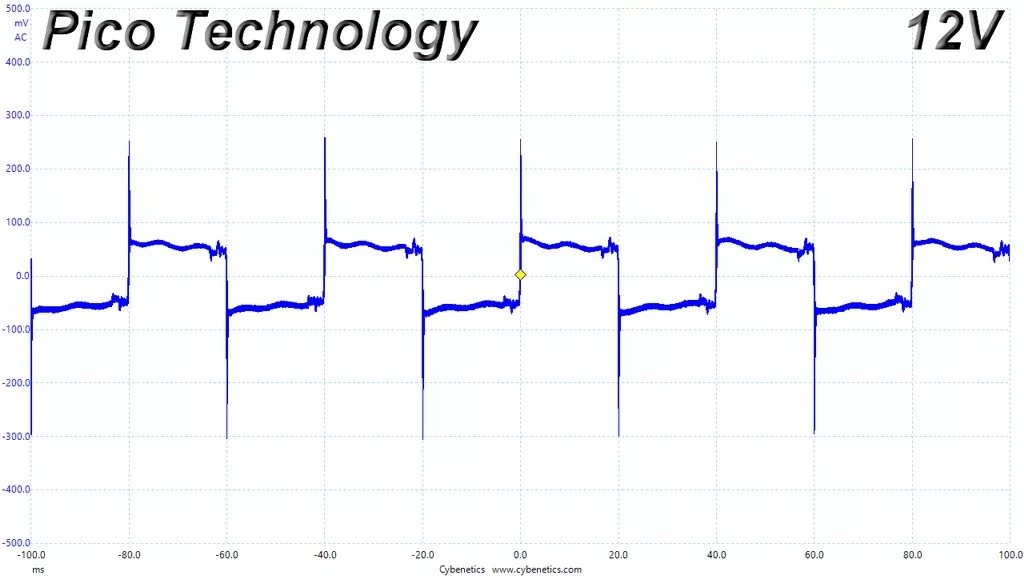

Ось знімки екрана осцилографа, які ми зробили під час розширеного тестування перехідних процесів:

Перехідний відгук при 20-відсотковому навантаженні – 200 мс

Перехідний відгук при 20-відсотковому навантаженні – 20 мс

Перехідний відгук при 20-відсотковому навантаженні – 1 мс

Перехідний відгук при 50-відсотковому навантаженні – 200 мс

Перехідний відгук при 50-відсотковому навантаженні – 20 мс

Перехідний відгук при 50-відсотковому навантаженні – 1 мс

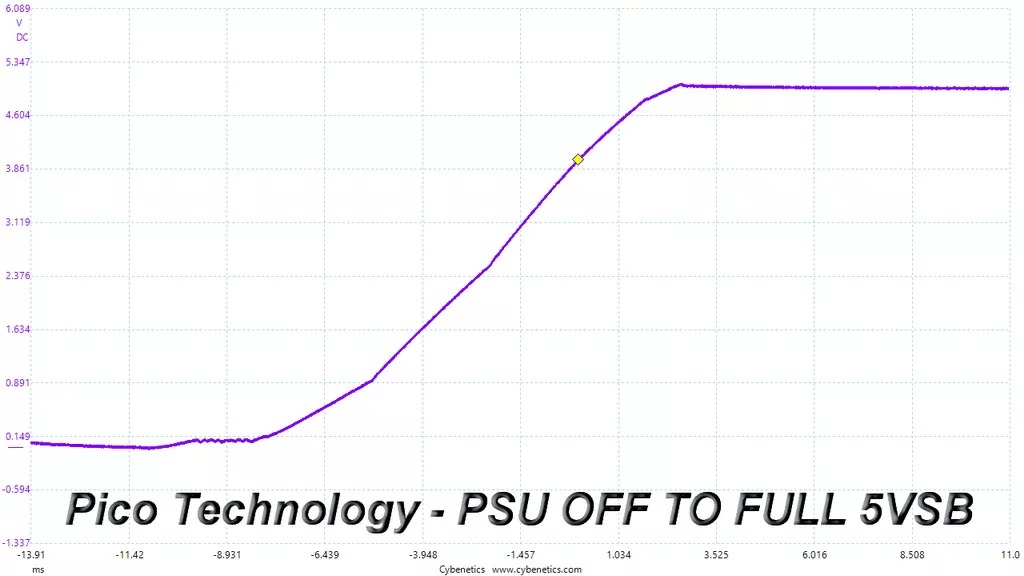

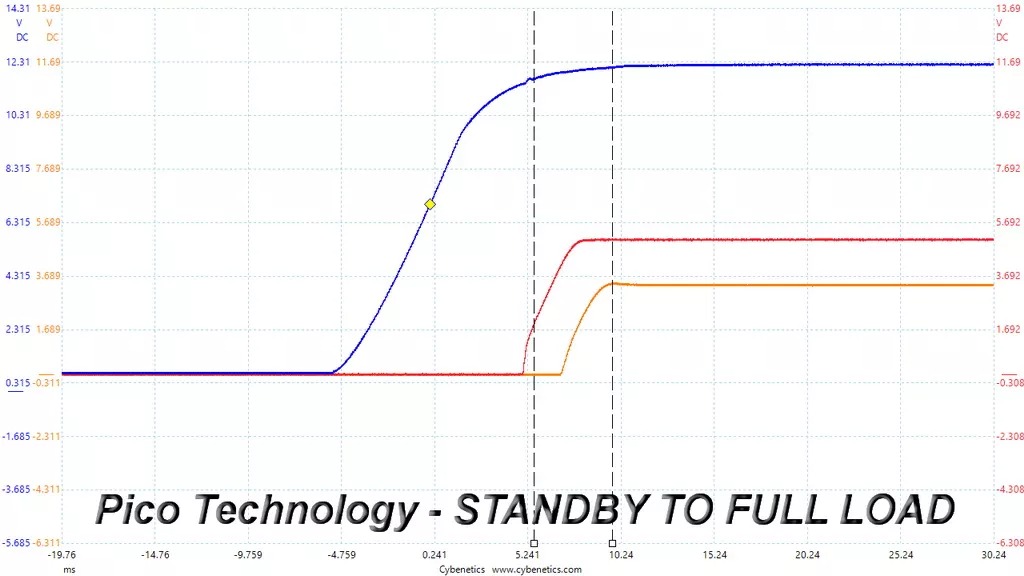

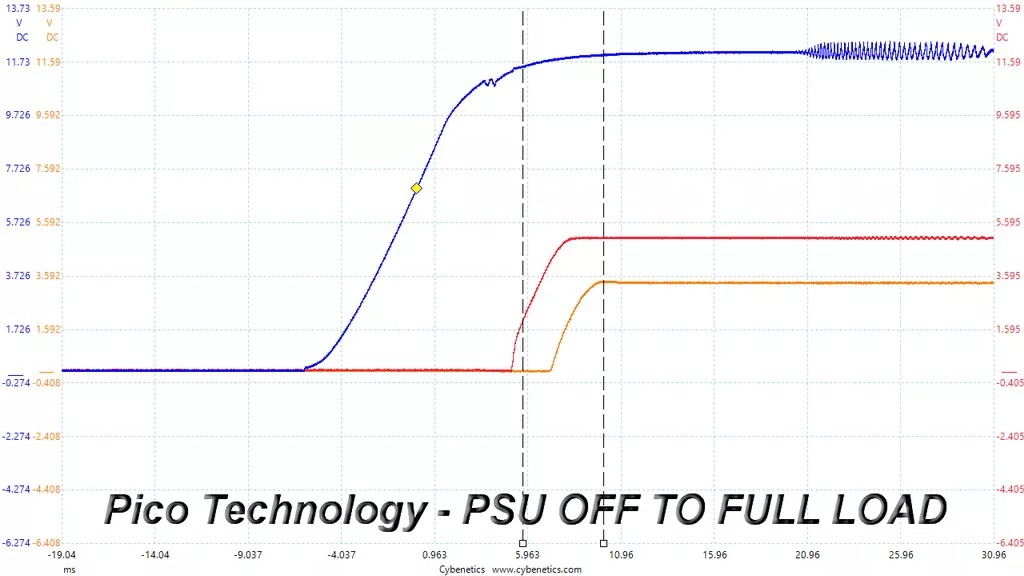

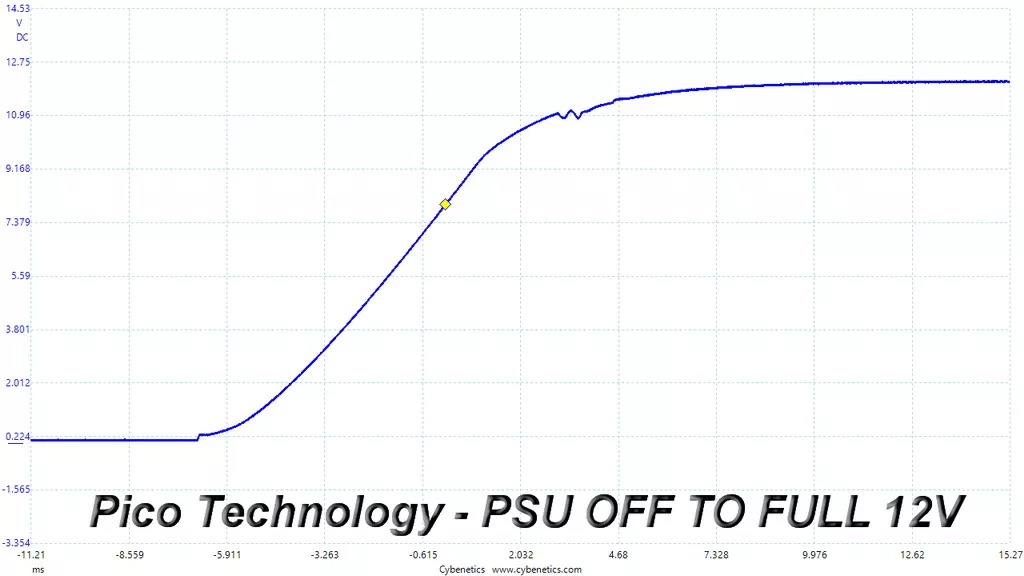

Увімкнення перехідних тестів

У наступній серії тестів ми вимірюємо реакцію SF600 у більш простих сценаріях перехідного навантаження — під час фази ввімкнення.

Для нашого першого вимірювання ми вимикаємо джерело живлення, набираємо максимальний струм, який може витримувати шина 5VSB, і знову включаємо блок живлення. У другому тесті ми встановлюємо максимальне навантаження на шину +12 В і запускаємо блок живлення, коли він знаходиться в режимі очікування. В останньому тесті з повністю вимкненим блоком живлення ми набираємо максимальне навантаження на шину +12 В перед відновленням живлення. У специфікації ATX зазначено, що зареєстровані стрибки на всіх рейках не повинні перевищувати 10 відсотків від їх номінальних значень (+10 відсотків для 12 В становить 13,2 В і 5,5 В для 5 В).

Ми фіксуємо хороші результати з плавними сигналами, без помітних перепадів напруги та стрибків напруги.

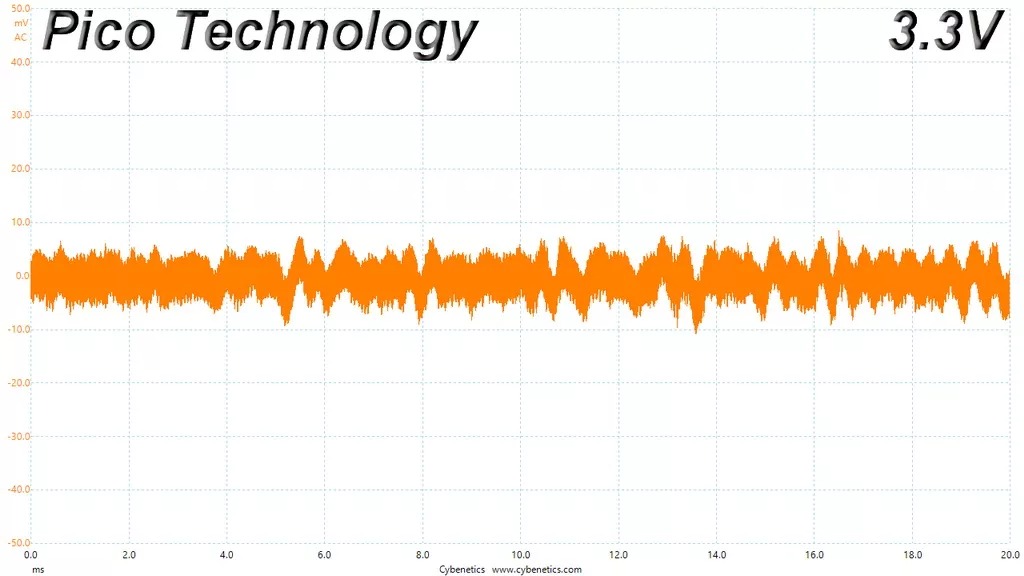

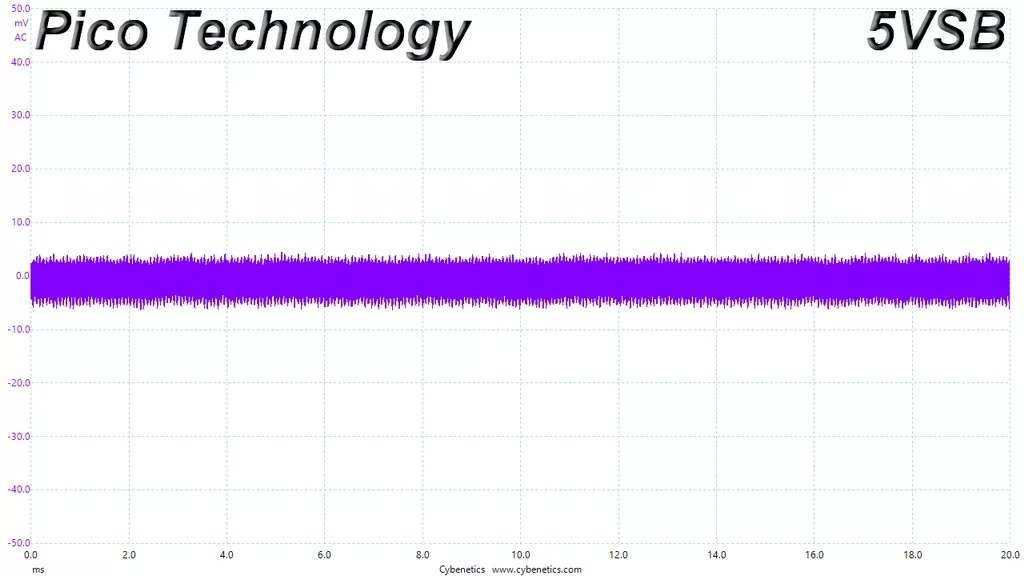

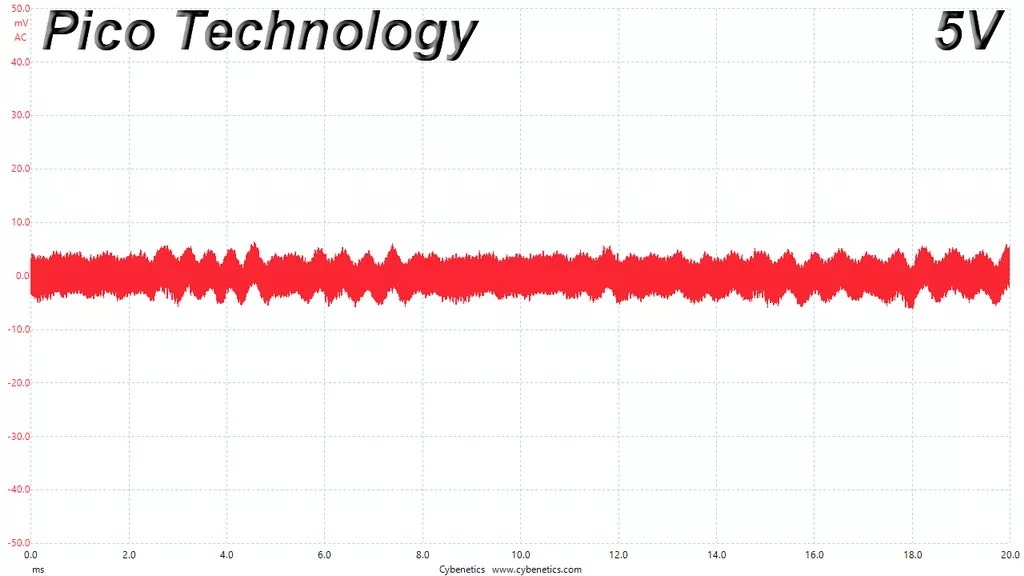

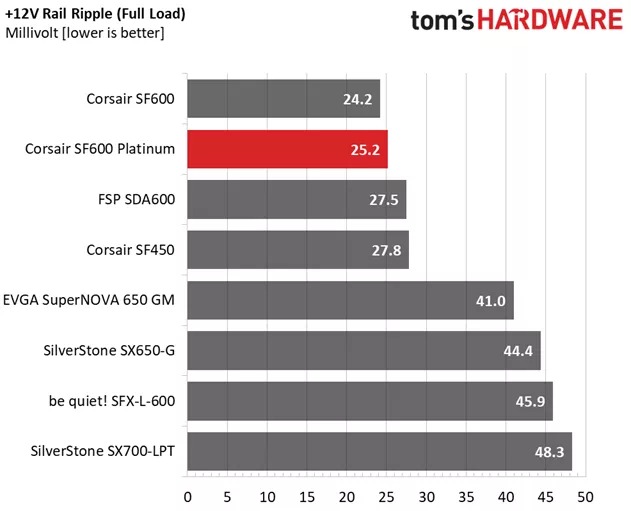

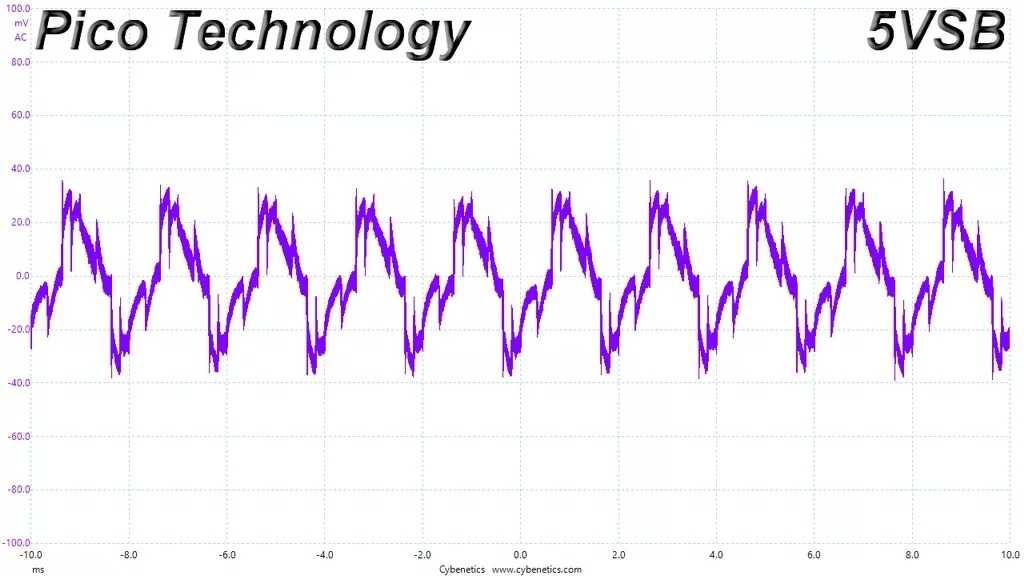

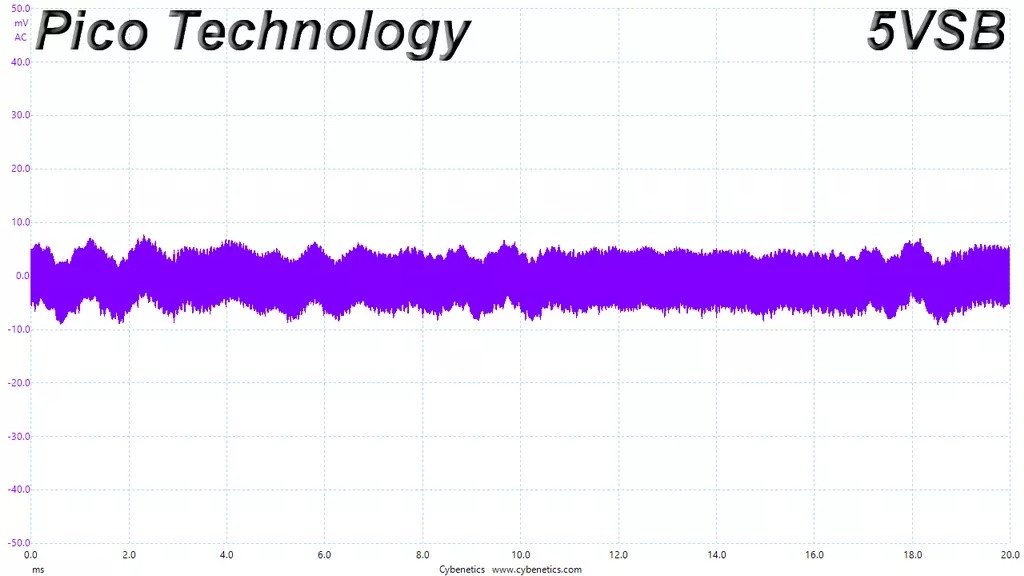

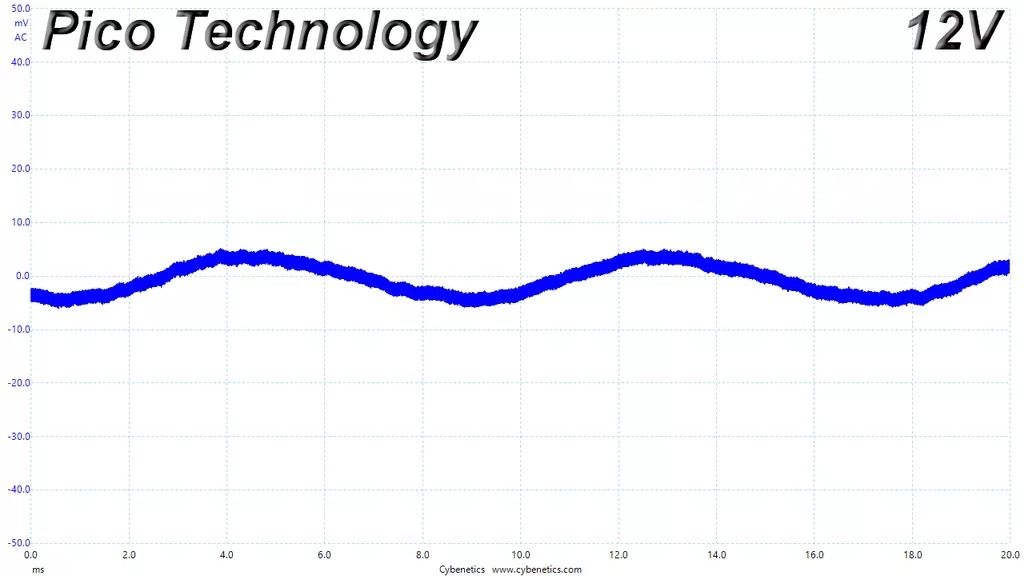

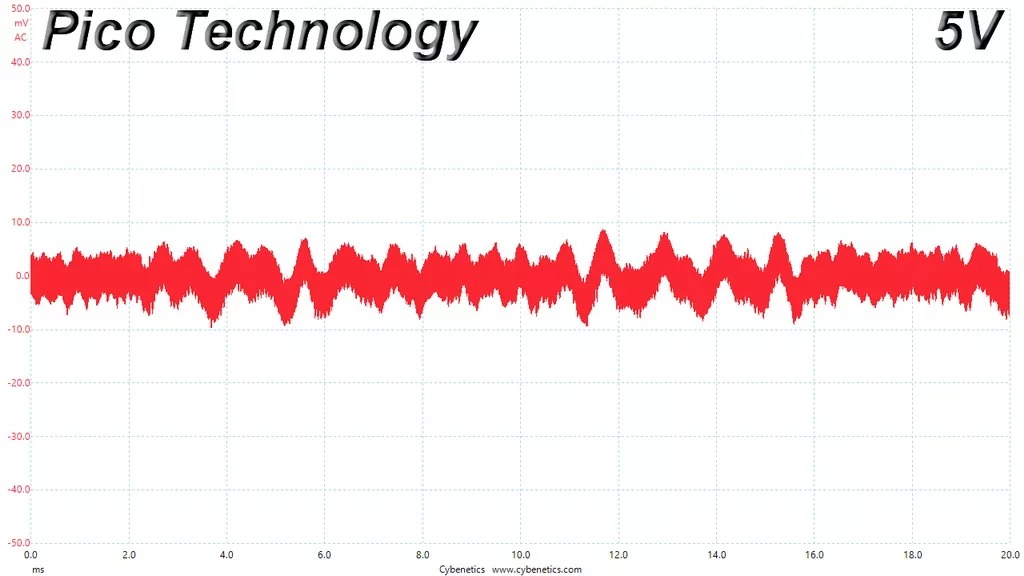

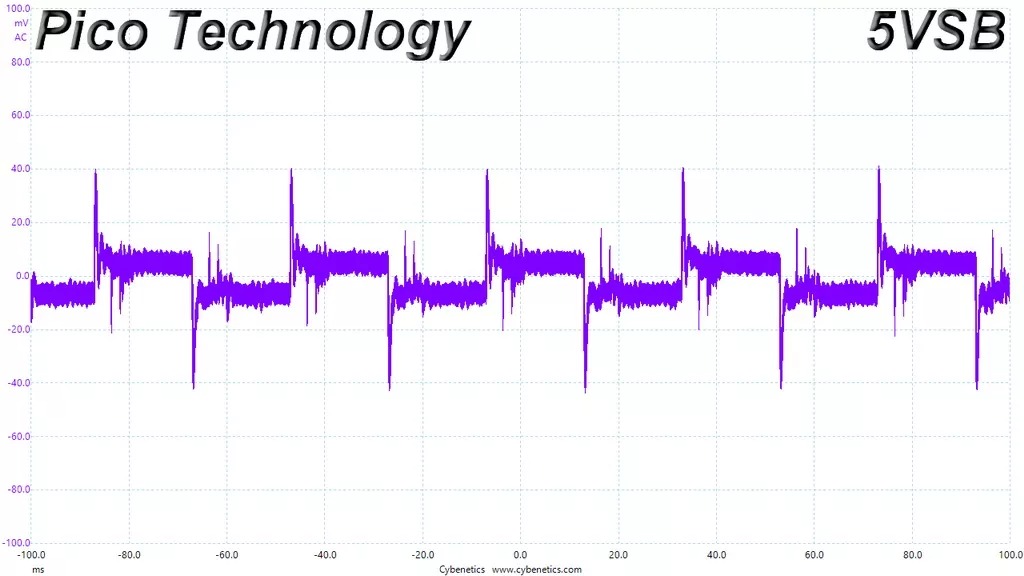

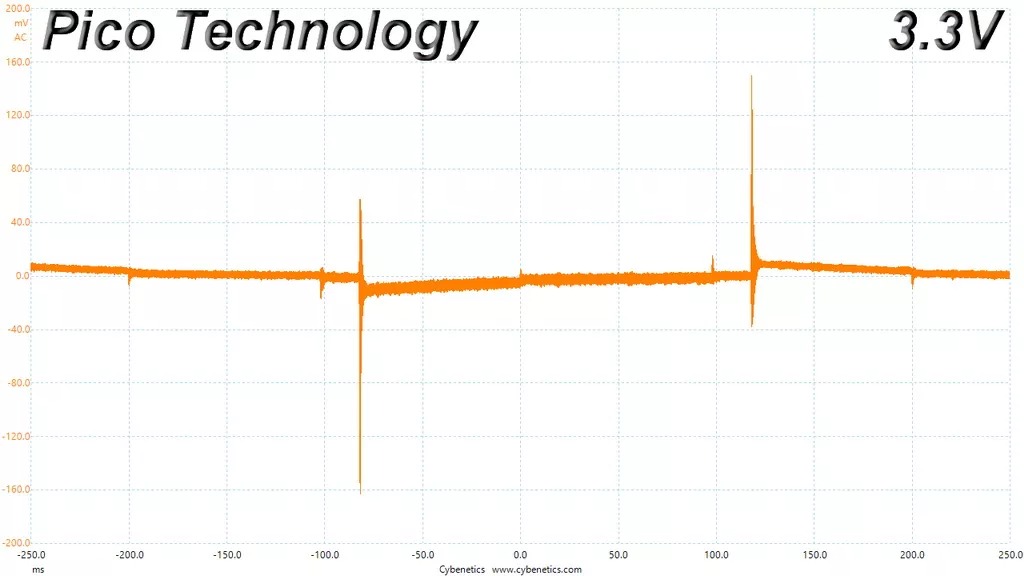

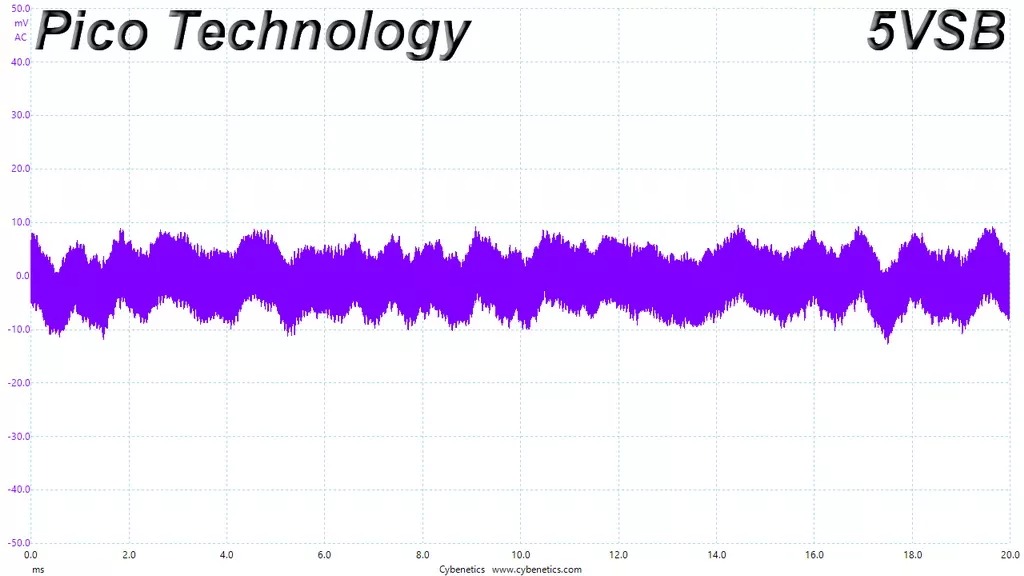

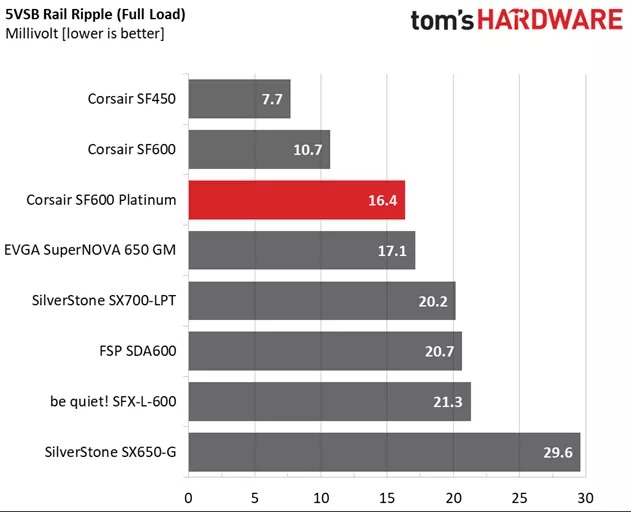

Вимірювання пульсацій

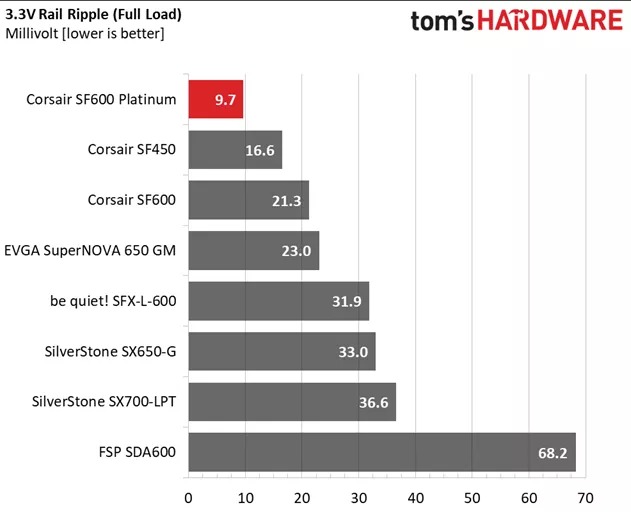

У наступній таблиці наведено рівні пульсацій, які ми виміряли на рейках SF600. Обмеження, відповідно до специфікації ATX, становлять 120 мВ (+12 В) і 50 мВ (5 В, 3,3 В і 5 VSB).

Тест	12В	5В	3,3 В	5VSB	Пройшов/Не пройшов
10% навантаження	5,7 мВ	6,2 мВ	4,1 мВ	5,6 мВ	Пас
20% навантаження	8,5 мВ	6,3 мВ	4,8 мВ	7,2 мВ	Пас
30% навантаження	11,2 мВ	6,6 мВ	5,0 мВ	7,6 мВ	Пас
40% навантаження	13,5 мВ	7,1 мВ	5,5 мВ	9,0 мВ	Пас
50% навантаження	17,7 мВ	7,7 мВ	6,3 мВ	9,1 мВ	Пас
60% навантаження	21,2 мВ	8,1 мВ	6,9 мВ	11,5 мВ	Пас
70% навантаження	18,2 мВ	11,0 мВ	8,1 мВ	11,2 мВ	Пас
80% навантаження	20,4 мВ	10,6 мВ	9,0 мВ	13,0 мВ	Пас
90% навантаження	23,1 мВ	10,9 мВ	9,1 мВ	14,4 мВ	Пас
100% завантаження	25,2 мВ	10,7 мВ	9,7 мВ	16,4 мВ	Пас
110% навантаження	27,9 мВ	11,0 мВ	10,3 мВ	17,9 мВ	Пас
Перехресне навантаження 1	10,7 мВ	11,9 мВ	9,8 мВ	5,9 мВ	Пас
Перехресне навантаження 2	25,6 мВ	8,5 мВ	6,4 мВ	18,7 мВ	Пас

Придушення пульсацій чудово працює на всіх рейках без необхідності використання конденсаторів у кабелі, з якими більшість розробників систем ненавидять мати справу.

Скріншоти осцилографа Ripple

Наступні знімки екрана осцилографа ілюструють пульсації змінного струму та шум, зареєстрований на головних шинах (+12 В, 5 В, 3,3 В та 5 VSB). Чим більші коливання на екрані, тим сильніші брижі/шум. Ми встановили 0,01 В/под. (кожна вертикальна поділка/коробка дорівнює 0,01 В) як стандарт для всіх вимірювань.

Пульсація при повному навантаженні

Пульсація при 110-відсотковому навантаженні

Пульсація при перехресному навантаженні 1

Пульсація при перехресному навантаженні 2

Попереднє тестування на відповідність ЕМС

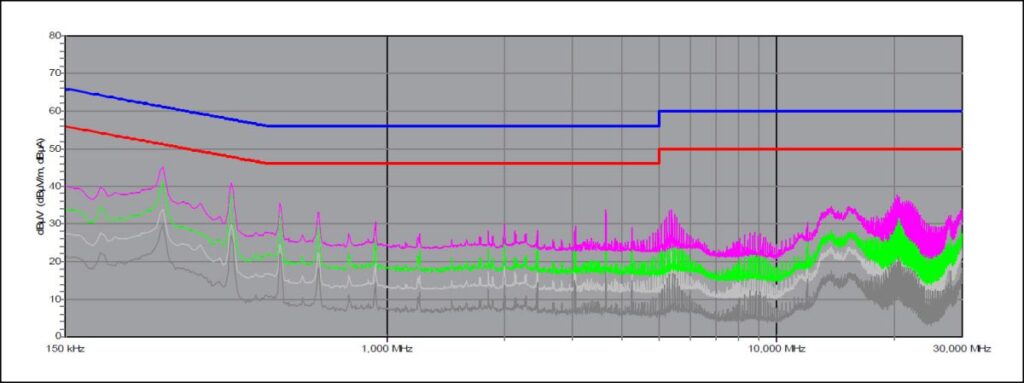

Результати EMI – детектор середнього та пікового значення

Наша діаграма відображає низькі кондуктивні електромагнітні випромінювання в діапазоні частот, визначеному стандартом CISPR32.

Продуктивність, цінність, шум і ефективність

Рейтинг продуктивності

На наступному графіку показано загальний рейтинг продуктивності SF600 у порівнянні з іншими тестованими нами пристроями. Щоб бути більш конкретним, тестований блок відображається як 100 відсотків, а продуктивність кожного іншого блоку живлення відображається відносно нього.

SF600 Platinum займає перше місце в нашому загальному рейтингу продуктивності. Ми з нетерпінням чекаємо, чи зможе Corsair SF750 скинути його.

Продуктивність на долар і фунт

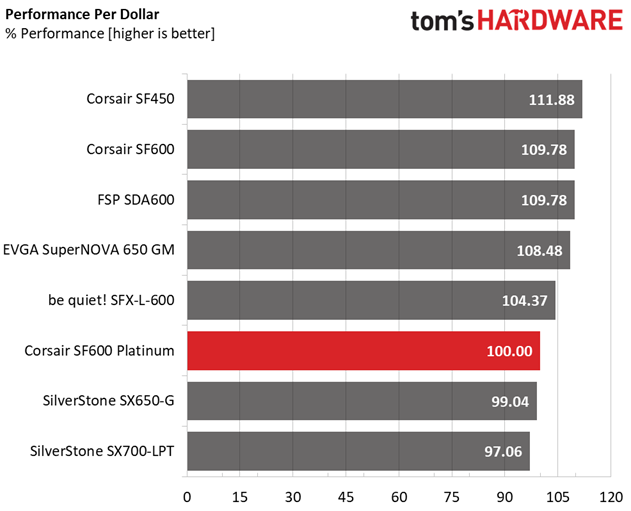

Наступна діаграма може бути найцікавішою для багатьох із вас, оскільки вона відображає оцінку ефективності продукту на долар. Ми перевірили поточну ціну на кожен блок живлення в популярних онлайн-магазинах і використали ці ціни та всі відносні показники продуктивності для розрахунку індексу. Зауважте, що всі числа на наступному графіку нормовані за номінальною потужністю кожного блоку живлення.

Висока ціна стає на шляху кращої оцінки вартості, незважаючи на хорошу продуктивність SF600 Platinum.

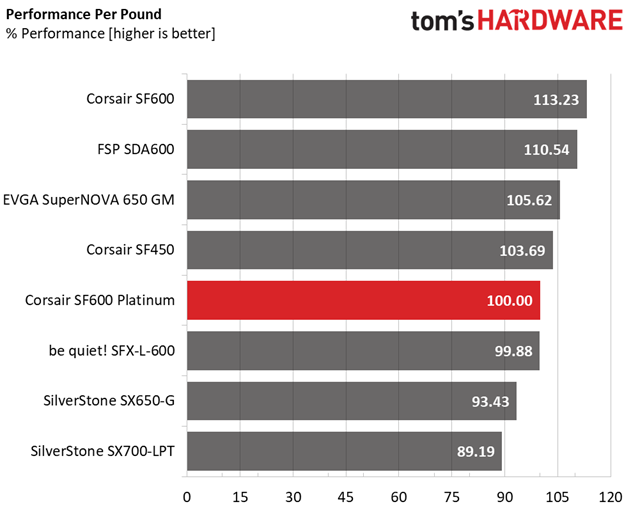

Ціна SF600 Platinum також висока у Великобританії, тому вона поступається рейтингу вартості SF600 Gold. Ось чому компанія Corsair вирішила залишити свій оригінальний SF600 у виробництві.

Рейтинг шуму

На графіку нижче показано середній рівень шуму вентилятора охолодження в робочому діапазоні блока живлення за температури навколишнього середовища від 30°C до 32°C (від 86°F до 89,6°F).

Загальний вихідний шум SF600 Platinum вражаюче низький, особливо якщо порівнювати його з Gold SF600.

Рейтинг ефективності

На наступному графіку показано середню ефективність блоку живлення в межах робочого діапазону за температури навколишнього середовища близько 30°C.

Піддаючись тисячам різних комбінацій навантажень, SF600 Platinum показує кожному, хто тут головний.

Підсумковий аналіз

Завдяки ексклюзивній угоді з Great Wall, Corsair легко домінує в сегменті SFX завдяки своїм новим блокам живлення SF Platinum. Попередні моделі SF Gold, які залишаються у виробництві, як і раніше демонструють хороші результати. Однак моделі з платиновим рейтингом піднімають планку ще вище, і конкурентам важко за ними встигати. До того ж, Corsair вже випустила модель SF750 – перший блок живлення на базі технології SFX потужністю 750 Вт.

SF600 Platinum – найкращий блок живлення SFX, який ми тестували, і нам дуже цікаво, чи зможе SF750 досягти ще більшої загальної продуктивності. Можливо, він здатний на більшу потужність, але, безсумнівно, доведеться піти на компроміси, щоб запропонувати таку велику потужність в обмеженому форм-факторі. Зрештою, більша потужність не завжди означає кращі результати в тестах. Може виявитися, що SF600 Platinum краще справляється з нашими завданнями.

У порівнянні з SF600 Gold, новий SF600 Platinum від Corsair має вищу продуктивність, більш жорстке регулювання навантаження (особливо на другорядні шини), тихішу роботу (навіть при підвищеному навантаженні на другорядні шини), а також оснащений кабелями в індивідуальних гільзах. Крім того, у комплекті з блоком живлення є перехідник SFX-ATX. Усе це звучить круто, але чи виправдовує це помітно вищу ціну? Ми вважаємо, що так. Хоча є ще деякі поліпшення, які ми хотіли б бачити в наступній версії цієї платформи:

• Вибір режиму напівпасивного вентилятора
• Більше роз’ємів PCIe (4x)
• Два роз’єми EPS були б ідеальними
• Існує перерегулювання при вимиканні на шині +12В, яке потрібно вирішити
• Нижчий пусковий струм з входом 230В
• Стандартизація довжини кабелів

Цей блок живлення достатньо потужний, щоб задовольнити потреби ігрових систем середнього класу, і він включає в себе перехідник SFX-ATX, тому ми вважаємо, що Corsair повинна запропонувати додатковий набір довших кабелів або навіть продавати дві версії SF600 Platinum. Одна з них могла б поставлятися з короткими кабелями для невеликих корпусів і без адаптера, а інша – з довгими кабелями і кронштейном у комплекті. Таким чином, ентузіасти, зацікавлені в блоках живлення SFX для звичайних корпусів ATX, не зіткнуться з проблемами сумісності з короткими кабелями. Оскільки SF600 Platinum поставляється зараз, ми не бачимо сенсу в комплектному ATX-адаптері, коли короткі модульні кабелі не можуть дотягнутися дуже далеко.

Врешті-решт, Corsair SF600 Platinum – це чудовий продукт, який демонструє високу продуктивність у всіх тестах, які ми проводили. Якщо вам потрібен найкращий блок живлення SFX, який можна купити за гроші, то це саме він. Якщо ж вам потрібна ще більша потужність (і роз’єми), то кращим варіантом може стати SF750 від Corsair. Незабаром ми зробимо огляд цієї моделі.

Якщо вас зацікавив Corsair SF600 600W 80 Plus Platinum тоді дізнатись ціну, наявність чи купити блок живлення можна на сайті наших партнерів – Gamehall. Gamehall це завжди якісні та офіційні товари за приємними цінами. Товар можна придбати за посиланням: https://gamehall.com.ua/product/corsair-sf600-600w-80-plus-platinum/
